Dreambox 5620 S - první seznámení

| Tisk

Dreambox 5620 S - první seznámení
Na trhu se před časem objevil mladší bratříček známého Dreamboxu s označení 5600. Pro své nedostatky však v prodeji nebyl úspěšný. Nyní jej následuje nový model 5620, který si dělá ambice konkurovat vyššímu modelu u skupiny uživatelů, kteří chtějí využívat výhody otevřeného operačního systému, ale nepotřebují, nebo spíše nevyužijí tak plnou výbavu. Já osobně bych viděl jeho uplatnění u uživatelů, kteří převážně programy sledují. Protože se tento přijímač teprve postupně dostává i k programátorům a jeho firmware není plně kompatibilní s 7000, úpravy firmware jsou postupné, na výběr je jich méně, ale jejich kvalita je už nyní vysoká, protože většina tvůrců se měla možnost poučit u více jak dvouletého vývoje pro dnes již velmi rozšířený Dreambox 7000S.

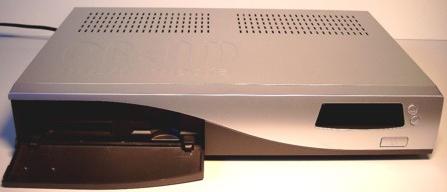

Takhle vypadá DREAMBOX 5620 S

Dreambox 5620 S - první seznámení


Základní odlišnosti od DREAMBOXu 7000S:

1. U přijímače odpadá možnost namontování pevného disku – chybí IDE konektor.
2. Firmware na tento přijímač není tak plně podporován, tzn. že se nový neobjevuje tak často. Na druhou stranu ten, který je k dispozici, se zdá být stabilnějším a objevují se už i doplňky na dekódování (včetně Seca2, FreeX-TV, samozřejmostí je klasika Xin1 i podpora karet Cryptoworks).
3. Dálkový ovladač je menší a má méně ovládacích tlačítek, což zjednodušuje obsluhu.

Dreambox 5620 S - první seznámení


4. Displej je obyčejný, pouze číselný.
5. Přijímač nemá USB ani PS2 (DIN) konektor
6. Přijímač má pouze jednu ISO interní čtečku
7. Přijímač nemá čtečku CF „fotokaret“ (a kdo ji zatím potřeboval?)

Dreambox 5620 S - první seznámení

Výhody :
1. Kompaktnější rozměry
2. Nižší cena oproti DREAMBOX 7000
3. Na zadní straně je vypínač napájení, který u 7000 výrazně chybí
4. Rychlejší start (bootování) než 7000.
5. Pracuje stabilněji než starší bratr (tento argument ale muže být silně individuální podle toho, jak se budou objevovat nové FW)
6. Protože se začal vyrábět později než DREAMBOX 7000, kryty DREAMBOX 5620 jsou po hříchu více děrované, uvnitř dochází k lepší cirkulaci vzduchu
7. Vývojáři se poučili z vývoje 7000 a některá nastavení FW umožňují lépe implementovat nové programy a pluginy – prvním příkladem je FreeX-TV a slibované FullX1+2…
8. Přijímač má dva CI sloty pro CAM dekodéry (a je to výhoda? :-)
9. Kromě dvou Scart konektorů disponuje i kompozitním CINCH video výstupem
10. Přijímač má RF modulátor pro přenos přijímaného signálu po koaxiálním kabelu do více TV přijímačů či domácích TV rozvodů

Technické detaily
Společné pro DreamBox DM5600 / DM5620
- 250 MHz IBM PowerPC Procesor (350 Mips)
- Linux operační systém
- 2 x Common-Interface
- 1 x čtečka ISO karet
- MPEG2 hardwarové dekódování
- Common available NIMs (DVB-S, DVB-C)
- V.24/RS232 Interface
- 100Mbit full duplex Ethernet Interface (POUZE DM5620)
- 4-číselný 7-segmentový displej
- 64 MByte paměti RAM
- neomezený počet kanálů pro TV / Rádio
- čas přepínání kanálů < 1 sekunda
- plně automatické vyhledávání služeb
- podpora přímých uživatelských nabídek (počet neomezen)
- podpora EPG (elektronický programový průvodce)
- podpora více LNB - přepínání (podpora DiSEqC)
- upravovatelné zobrazovací menu v mnoha jazycích (včetně češtiny, skiny podporovány)
- SPDI/F konektor pro digitální optický výstup zvuku (AC-3 / DTS)
- RF – Modulátor, Video-Výstup na Chinch
- 2 x Scart rozhraní (plně řízení pomocí software)

DBS-Tuner:
Frekvenční rozsah 950 …. 2150 MHz
Signálová úroveň - 65 dBm …. - 25 dBm
Odstup signál-šum 12 dB max.
DBS-Tuner vstupní konektor F-Typ samice
Vstupní Impedance 75 Ohm
AFC +/- 3 MHz
Demodulace řízená QPSK
Vstupní datový tok 2 …. 45 Mbaud/s, SCPC / MCPC
FEC Viterbi a Reed-Solomon
Viterbirate 1/2, 2/3, 3/4, 5/6, 7/8, automatic assimilation
Roll-off Factor 35 %
Demultiplexe pomocí ISO 13818-1

Common-Interface:
Common-Interface standard napájení max. 0,3A/5V

Video decoder:
Video komprese MPEG-2 a MPEG-1 kompatibilní
Video standard PAL G/ 25 Hz
Video formáty 4:3 / 16:9
Sledování 16:9, automatické přepnutí pro 16:9 TV (přes Scart)
Letterbox převod pro 4:3 TV

Audio dekodér:
Audio komprese MPEG-1 & MPEG-2 Layer I and II
Audio mód Duální (hlavní/vedlejší), Stereo
Kmitočet: 32 kHz, 44.1 kHz, 48 kHz, 16 kHz, 22.05 kHz, 24 kHz

Analogový výstup:
Výstupní úroveň L/R 0,5 Vss na 600 Ohm
THD > 60 dB (1 kHz)
Odstup < -65 dB

Digitální výstup:
Výstupní úroveň 0,5 Vss na 75 Ohmů
Vzorkovací kmitočty 32 kHz, 44.1 kHz, 48 kHz
S/PDIF-optický výstup (AC3)

Video parametery:
Vstupní úroveň FBAS 1 Vss +/- 0.3 dB on 75 Ohm
Teletext filtr ve shodě s ETS 300 472 Standardem

TV-Scart:
Výstup: FBAS, RGB, S-VHS volitelný přes nastavení přijímače

Video-Scart:
Vstup: FBAS, RGB, S-VHS
Výstup: FBAS,S-VHS

Seriový Interface RS 232:
Typ RS232 obousměrný
Rychlost komunikace 115,2 kBit/s max.
Konektor Canon 9 pinů samec
Funkce pro změnu firmwaru a přeprogramovávání

Síťová karta Ethernet (pouze DM5620):
100 MBit kompatibilní, obousměrný interface
Funkce pro změnu firmwaru a přeprogramovávání


LNB napájení a polarizace:
LNB zapnuto 500mA max. ; ochrana proti zkratu
LNB napájení vertikální < 14V bez zátěže, > 11,5V při 400mA
LNB napájení horizontální < 20V bez zátěže, > 17,3V při 400mA
LNB vypnuto při StandBy-Módu

Řízení satelitního pozicionéru:
DiSEqC 1.0/1.2 SAT POZICE / SAT VOLBA
DiSEqC – Řízení motoru

Spotřeba:
< 20W (zapnutý, horizontální polarizace / 400mA LNB připojen)
< 11W (zapnutý, bez LNB)

Vstupní napájení:
230V / 50 Hz povolená odchylka +/- 15%
Fyzikální specifikace:
Provozní teplota +15°C...+35°C
Povolená vlhkost < 80%
Velikost (Š x H x V): 370 mm x 242 mm x 65 mm
Váha: 1,0 kg

Za zapůjčení přístroje děkuji firmě OMKO Brno ( www.omko.cz ), která přijímače prodává a v současné době je má skladem.

Příště se budu více věnovat HW odlišnostem, schopnostem a přiložím i fotografie důležitých částí přijímače, aby si mohli čtenáři porovnat rozdíly mezi 7000 a zhodnotit vývojový skok výrobce…

Exklusivně pro Parabolu.CZ

K.S. Ječný
www.jecny.cz
5.4.2004
