Dreambox 5620S - Pohledy do zákulisí

| Tisk

DREAMBOX 5620 S - Pohledy do zákulisí

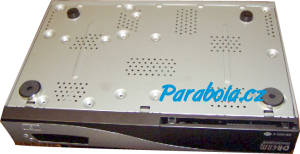

Větrací otvory doznaly značného rozšíření
DREAMBOX 5620 S - Pohledy do zákulisí

Cirkulace vzduchu bude dostačující a majitelé 7000 jen závidí
DREAMBOX 5620 S - Pohledy do zákulisí

Na zadním panelu je vše potřebné a VF anténní připojení potěší hlavně ty, kteří si chtějí přijímané pořady posílat do více televizí spolu s ostatním TV signálem
DREAMBOX 5620 S - Pohledy do zákulisí

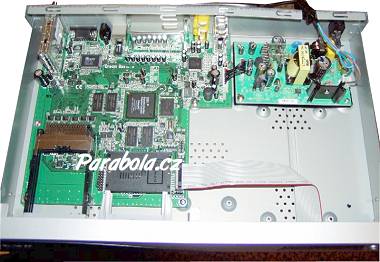

Celkový pohled okamžitě zobrazuje naprosto rozdílnou koncepci od 7000
DREAMBOX 5620 S - Pohledy do zákulisí

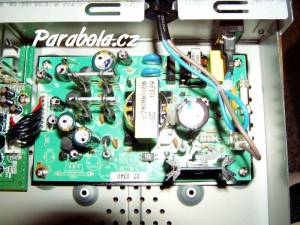

Samostatný zdroj, kvalitní součástky a zpracování zaručují dlouhodobý bezproblémový chod včetně přístrojů, které uživatelé nevypínají vůbec
DREAMBOX 5620 S - Pohledy do zákulisí

Také přidání síťového vypínače ulehčí život uživatelům, kteří mají přístroj zabudovaný v polici se zásuvkami vzadu. Na druhou stranu pevné připojení napájecího kabelu se mě osobně nelíbí, raději bych tu viděl zásuvný konektor, jako má 7000

DREAMBOX 5620 S - Pohledy do zákulisí

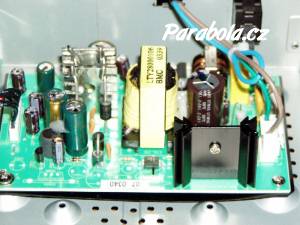

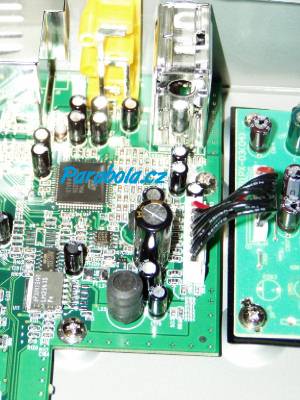

Připojení zdroje konektory může velmi usnadnit servis.

Také velké kondenzátory a tlumivka přispějí ke stabilitě celého přijímače.

V detailu je vidět i úpravu napájení, VF modulátor a trojici CINCHů, které mají dva audio signály (L+R) a jeden kompozitní video konektor.

DREAMBOX 5620 S - Pohledy do zákulisí

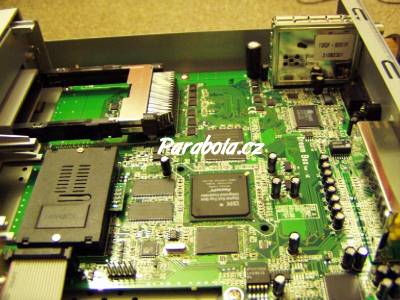

Samotný přijímač je jednodušší, ale hlavně modernější koncepce
DREAMBOX 5620 S - Pohledy do zákulisí

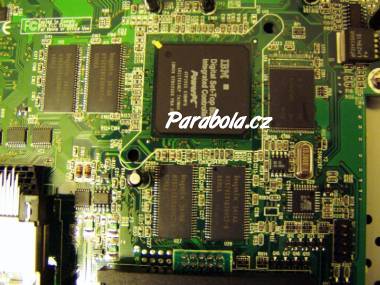

Srdce přijímače je stejné, v okolí vidíme paměti RAM i Flash. Novinkou jsou otvoru pro uchycený standardního pasivního chladiče procesoru, všem bych doporučil si chladič pořídit (majitelé 7000 jen tiše závidí)
DREAMBOX 5620 S - Pohledy do zákulisí

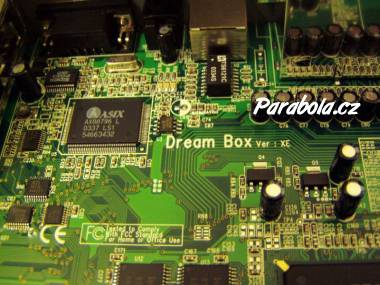

Verzi přijímače najdeme vytištěnou u „síťové karty“
DREAMBOX 5620 S - Pohledy do zákulisí

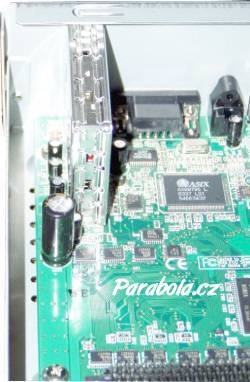

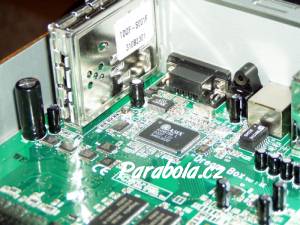

Demodulátor je umístěn na standardním místě, je však nového typu. Také vidíme potřebná komunikační rozhraní – COM port, digitální optický výstup a konektor TP Ehternetové sítě
DREAMBOX 5620 S - Pohledy do zákulisí
DREAMBOX 5620 S - Pohledy do zákulisí

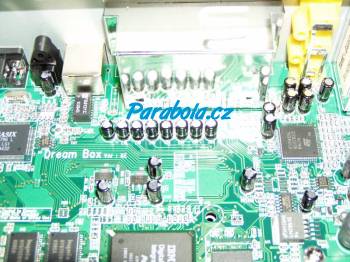

Nejen úhledné zpracování video výstupů se Scart konektory, ale i jejich kovové stíněné krytování zaručují dokonalé zobrazování i na těch nejkvalitnější televizorech
DREAMBOX 5620 S - Pohledy do zákulisí

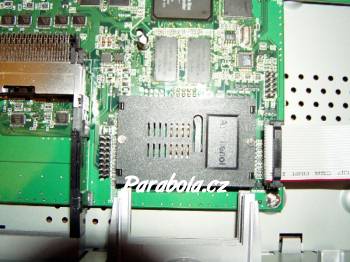

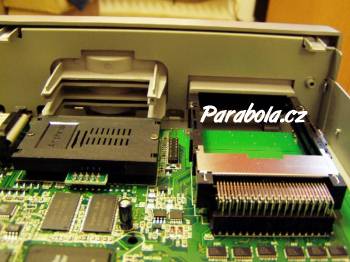

ISO slot má přijímač jenom jeden, ale přední panel i vnitřní konstrukce je nachystána na dva. Také funkce PINových konektorů na stranách tečky mohou napovídat funkci, ale zatím ještě nejsou do detailu popsány…
DREAMBOX 5620 S - Pohledy do zákulisí

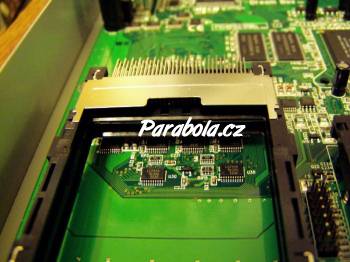

Chybějící ISO slot je kompenzován druhým CI slotem pro CAM dekodéry
DREAMBOX 5620 S - Pohledy do zákulisí


Takže jak vypadá přijímač už víme. V dalším dílu se budu věnovat originálnímu firmwaru, jeho instalaci a popisu. Pokusím se nastínit rozdíly i společné vlastnosti se současnými FW pro Dreambox 7000.
Za zapůjčení přístroje děkuji firmě OMKO Brno (www.omko.cz), která přijímače prodává a v současné době je má skladem.

Exklusivně pro Parabolu.CZ

K.S. Ječný
www.jecny.cz
