Na návštěvě u vysílače Brotjacklriegel

| Tisk

Další zastávkou v seriálu reportáží z návštěv terestrických vysílačů je tentokrát významný německý vysílač Brotjacklriegel v Bavorsku. Tento vysílač leží poblíž Národního parku Bavorský les, přibližně 25 km od naší státní hranice.


obrázek

Z České republiky se k vysílači Brotjacklriegel dostaneme ideálně z hraničních přechodů Strážný, či Železná ruda. Při cestě po Bavorsku se k němu dostanete cestou z Deggendorfu, či Pasova po dálnici A3/E56 exit 112 /Iggensbach/.


obrázek

Geografické koordináty vysílače Brotjacklriegel jsou: 48 ° 49 "1" N, 13 ° 13 '3 "0


obrázek

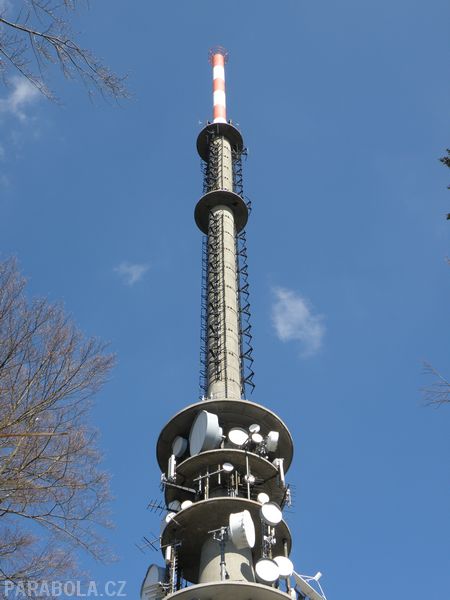

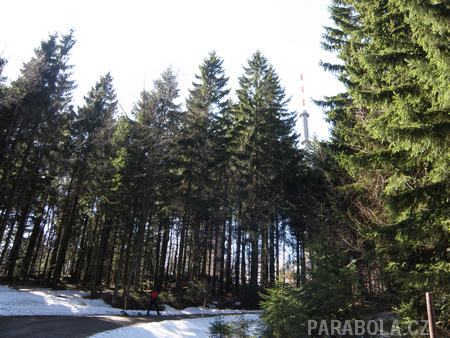

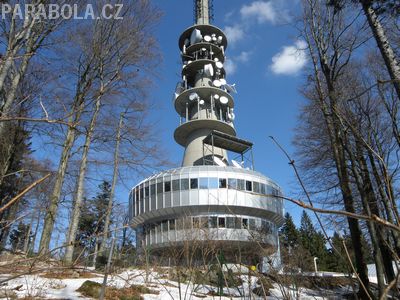

Již z dálnice je vysílač krásně vidět na nejvyšším bodě tamního horizontu.


obrázek

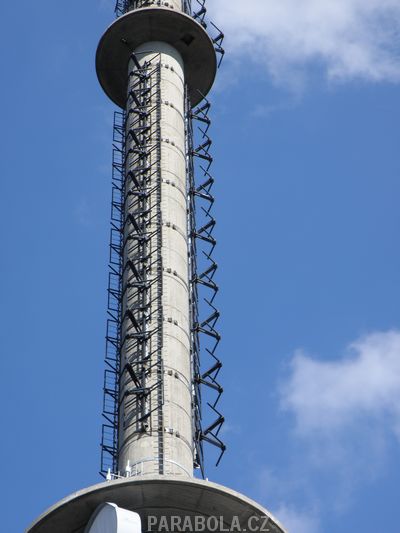

Vysílač Brotjacklriegel byl vybudován v roce 1951 coby padesátimetrový ocelový stožár, v letech 1959-1960 byl přebudován na armaturou vyztužený betonový monolit o výšce 100 metrů.


obrázek

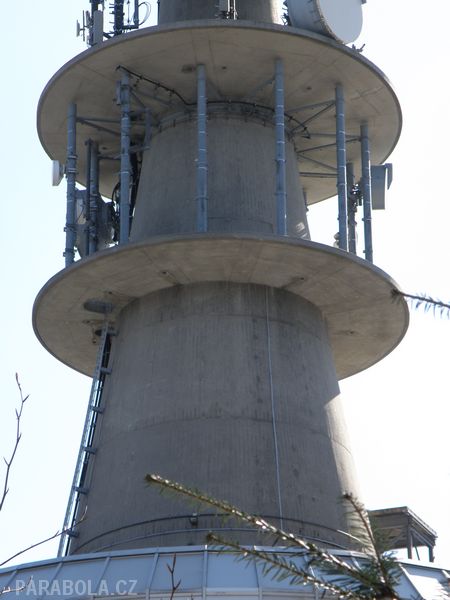

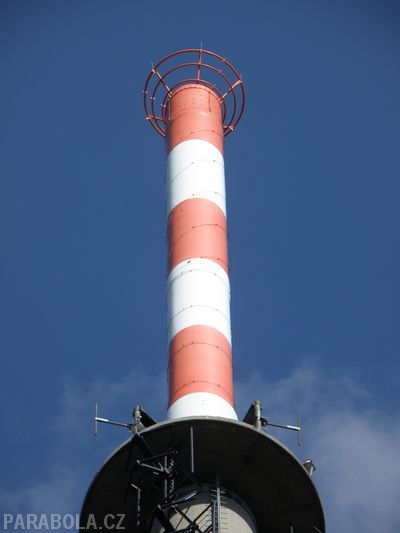

V říjnu 2006 byl na monolit nainstalován 23 metrů vysoký GFK-cylindr s integrovaným UHF systémem pro vysílaní DVB-T.


obrázek

Vlastníkem a provozovatelem vysílače zároveň je Bavorský rozhlas.


obrázek
obrázek

Základna vysílače se nachází v nadmořské výšce 1009 m.n.m.

Vysílač Brotjacklriegel je díky své poloze a přeshraničnímu příjmu velmi oblíbený i u posluchačů a diváků v Jihočeském regionu. VKV rozhlasové vysílaní je možné přijímat i v českobudějovické kotlině /pod 400 m.n.m/, na budějovických periferiích lze rozhlasové vysílání poslouchat i v automobilech za jízdy.


obrázek

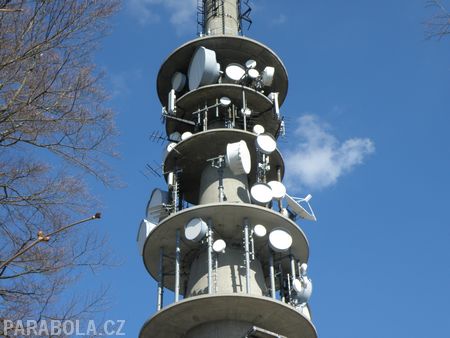

V současné době je z vysílače Brotjacklriegel šířeno digitální TV vysílání DVB-T, analogové a digitální rozhlasové vysílání a další telekomunikační a datové služby.

DVB-T je vysíláno z Brotjacklriegelu od prosince 2006. V současné době jsou zde vysílány tři multiplexy. BR-1, BR-2 Jižní Bavorsko a ZDF-mobile.


obrázek

Multiplex BR-1 vysílá stále na kanále 7 v pásmu VHF3, tento multiplex měl být v roce 2010
přesunut do pásma UHF na K40 a vysílán z hlavního UHF sytému výkonem 100kW ERP, ale zatím se šíří pouze z jednoduchých dipólů výkonem 25kW ERP.


obrázek

Na K40 stále nic…

Multiplex BR-2 Jižní Bavorsko je vysílán na kanále 27 výkonem 100kW, třetím multiplexem z Brotjacklriegelu je ZDF-mobile, ten je vysílán na kanále 33 výkonem 50kW ERP a v tomto případě se jedná o jednofrekvenční síť s vysíláním z dalšího významného bavorského vysílače Hoher Bogen. DVB-T vysílání je vysíláno z Brotjacklriegelu kompletně ve vertikální polarizaci.


obrázek
obrázek
obrázek

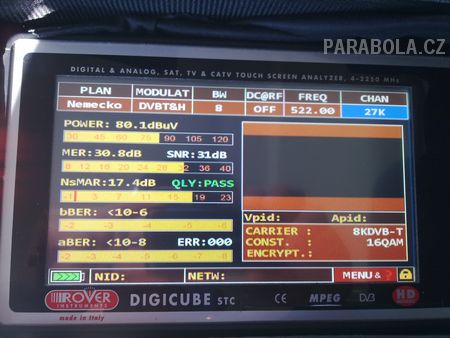

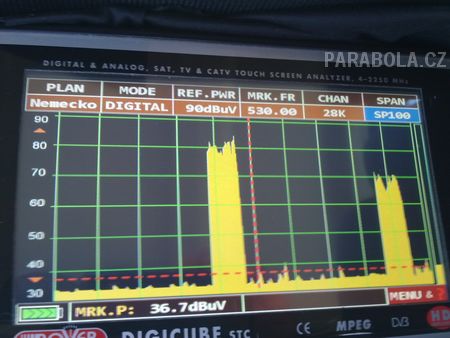

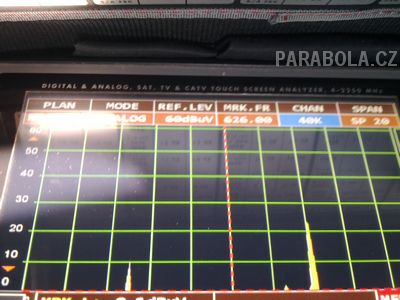

Rozdílné výkony obou MUXů v UHF pásmu.

Z Brotjacklriegelu vysílá od září 2001 rovněž ve vertikální polarizaci i digitální rozhlasové vysílání v normě DAB. Lze ho úspěšně otestovat na příslušných přijímačích například cestou po dálnici z Pasova do Deggendorfu.


obrázek
obrázek

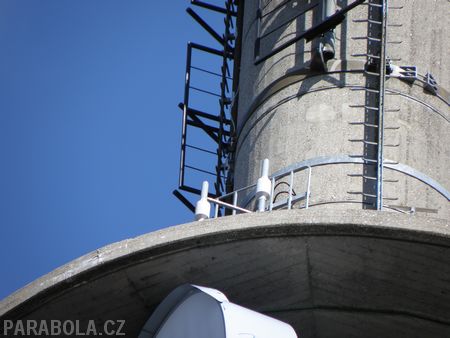

Na spodní části obou snímků vidíme vertikální systém pro DAB ve VHF3.

Zatím je aktivní DAB jen na kanále 12D, do listopadu 2009 bylo DAB vysíláno výkonem pouze 1kW ERP, od tohoto data byl výkon zvednut na 3kW.V plánu je ještě jeden multiplex DAB na kanále 11D a to dokonce s výkonem 10kW ERP.


obrázek

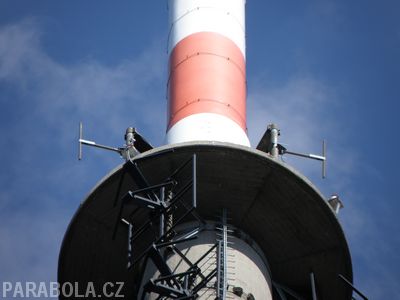

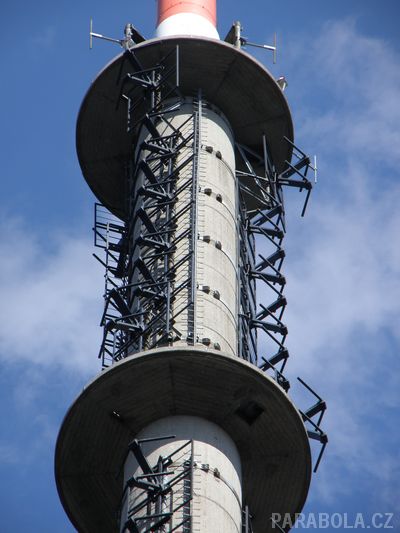

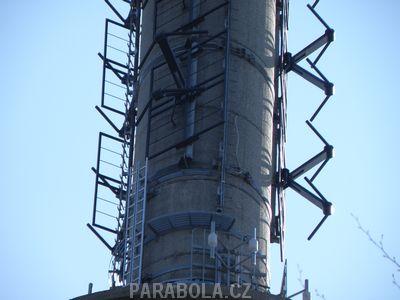

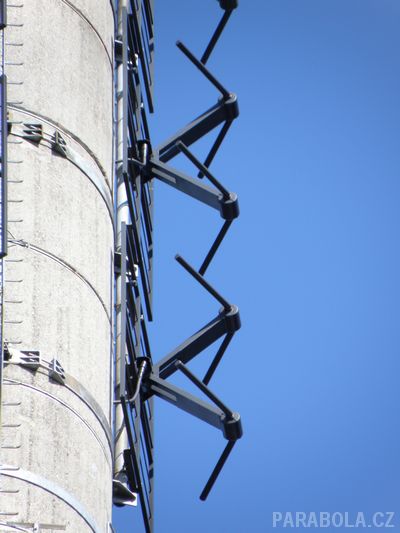

Naprostou lahůdkou na Brotjacklriegelu je ovšem analogové VKV vysílání. Na snímcích vidíme obrovský, oku lahodící anténní systém v horizontální polarizaci, který je rozdělen betonovým čepcem. Tento čepec odděluje dva nezávislé VKV vysílací systémy.


obrázek

Systém pro pásmo nad 100MHz/CCIR/

Horní systém je svou konstrukcí odladěn pro šíření kmitočtů nad 100MHz, do dolního systému jsou pak nasloučeny koncové stupně radiostanic vysílajících na kmitočtech pod 100MHz. Z tabulky níže snadno zjistíme, které stanice jsou vysílány z horního a které z dolního VKV systému.


obrázek

Systém pro pásmo pod 100MHz/CCIR/


obrázek

Skvělá povrchová úprava vysílacích antén….

Přehled DVB-T vysílání z vysílače Brotjacklriegel

modulace/FEC/GIkanálnázevERP/ polarizace
16QAM 2/3 1/4K7 / 191,5 MHzBR125kW / vertikal
16QAM 2/3 1/4K27 / 522 MHzBR2 region SB100kW / vertikal

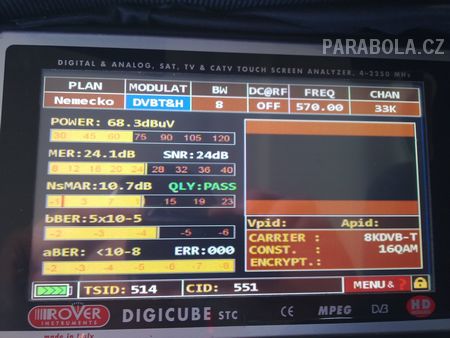

16QAM 2/3 1/4K33 / 570 MHzZDF mobile50kW / vertikal



Přehled VKV vysílaní z vysílače Brotjacklriegel

kmitočetnázevvýkon/polarizace
92,1MHzBayern 1100kW / horizontal
94,4 MHzBayern 3100kW / horizontal
96,5 MHzBayern 2100kW / horizontal
100,1 MHzDLF100kW / horizontal
100,9 MHzBayern 4 Klassik100kW / horizontal
103,5 MHzAntenne Bayern100kW / horizontal
106,9 MHzBayern 5 Aktuell100kW / horizontal
107,9 MHzUnser Radio200W / horizontal



Přehled DAB vysílání z vysílače Brotjacklriegel

kanálnázevvýkon/polarizaceprovoz od
12D / 229,072MHzBayern 13 kW/ vertikal12.9.01 / 10.11.09
11D / 222,064MHzBayern 210 kW/ vertikalv plánu



obrázek

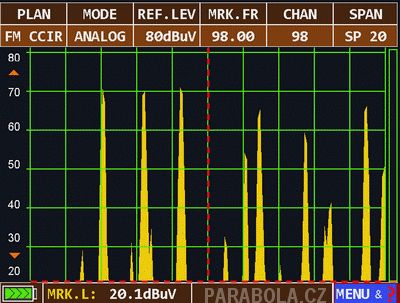

VKV spektrum naměřené na automobilovou anténu poblíž vysílače.

Z Brotjacklriegelu je šířena nejen kompletní flotila Bavorského rozhlasu a i například populární privátní bavorské rádio Antenne Bayern /103,5MHz/.


obrázek

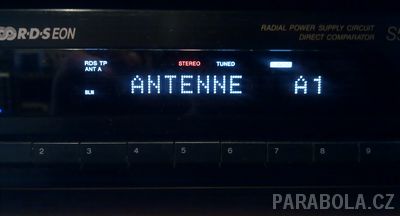

Tato frekvence je dobře poslouchatelná i na Budějovicku, pochopitelně za předpokladu použití vhodné antény a kvalitního VKV tuneru.


obrázek

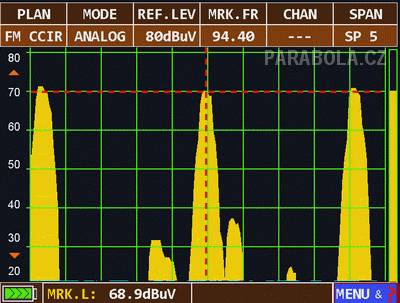

Spektrum - VKV radia z dolního FM systému. Zleva: Bayern1, Bayern3/94,4MHz/ a Bayern2

Radio Bayern 3/94,4MHz/ je na Budějovicku poslouchatelné už o něco komplikovaněji. Jeho frekvence je rušena silným místním vysílačem Kleť a sice frekvencí 94,1MHz /Rádio F1/.


obrázek

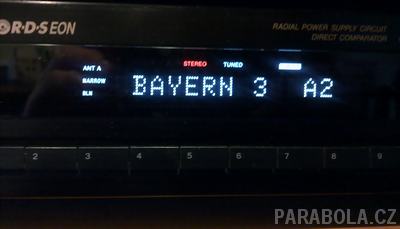

Pro nerušený poslech stanice Bayern3 je třeba na VKV tuneru aktivovat funkci IF-Band pro zvýšení selektivity, nebo posílit kaskádu keramických mezifrekvenčních filtrů 10,7MHz o typy s užší křivkou propustnosti.


obrázek
obrázek

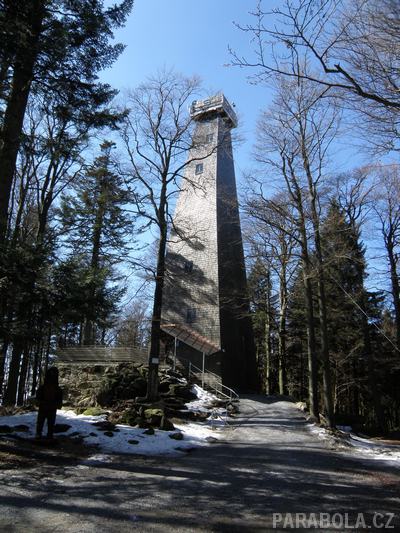

Místní rozhledna




obrázek

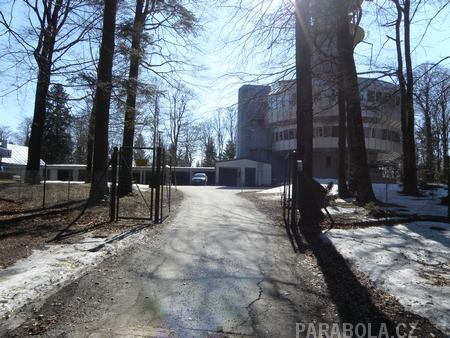

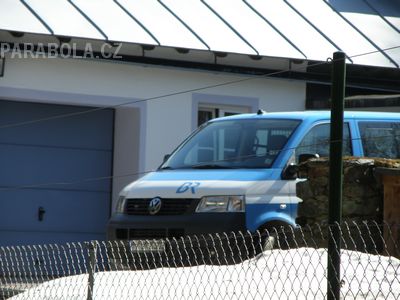

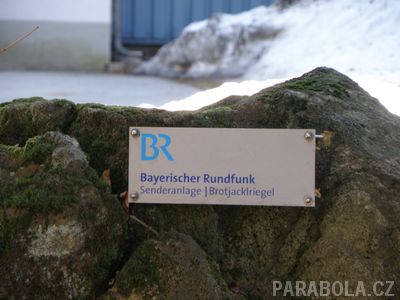

Vstup do areálu BR


obrázek
obrázek

Obdoba mimina z vysílače na Žižkov vás čeká na cestě k vysílači.

Tolik z návštěvy bavorského vysílače Brotjacklriegel, příští zastávkou bude další velmi populární vysílač nejen pro Jihočechy, podíváme se na Lichtenberg.
