Na návštěvě u vysílače Klagenfurt1/Dobratsch
V dnešním dílu seriálu o terestrických vysílačích se poprvé podíváme do rakouských Korutan. Podíváme se na hranici hned tří evropských zemí, 10 km od rakouského Villachu, stejně tak 10 km od hranic Rakouska, Slovinska a Itálie se nachází nejvýkonnější rakouský rozhlasový a televizní vysílač Klagenfurt1/Dobratsch.
Koordináty vysílače jsou: 46°36'11.62"N, 13°40'22.33"E
Vysílač Dobratsch patří do široké palety vysokovýkonových vysílačů společnosti ORS. Leží v nadmořské výšce 2115 metrů na skalním masivu, západně od Villachu.
Jeho oficiální název je „Klagenfurt1“, podle hlavního města spolkové země Korutany.
Vysílací věž Dobratsch začala být budována v roce 1969, po dvouleté výstavbě a měsíčním zkušebním provozu byl vysílač Klagenfurt1/Dobratsch oficiálně uveden do provozu.
Dnes slouží rakouské veřejnosti především vysíláním dvou hlavních multipexů digitálního televizního vysílání v normě DVB-T.
Z tohoto kolosu je vysokovýkonově vysílán jako obvykle i analogový VKV rozhlas.

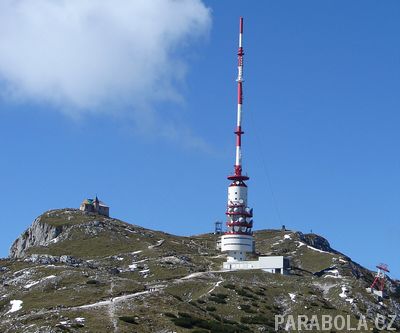

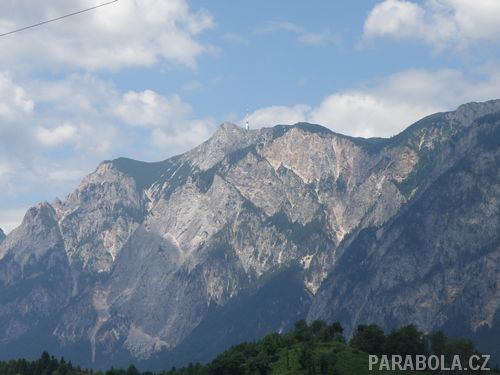

Pohled z dálnice A2

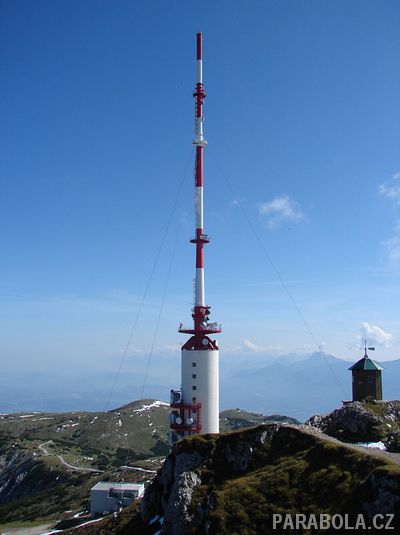

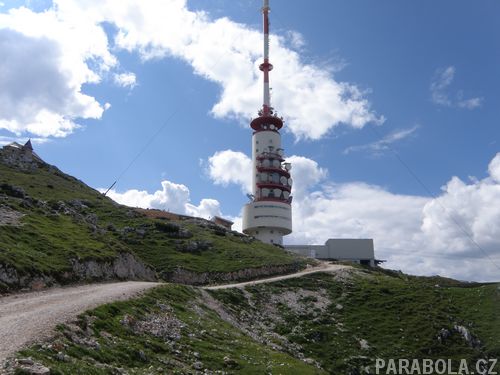

Pohled ze samotného vrcholu Dobratsch 2167 m.n.m.

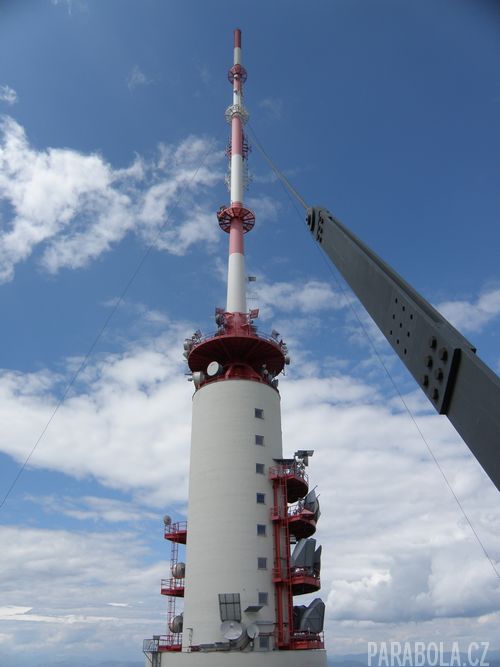

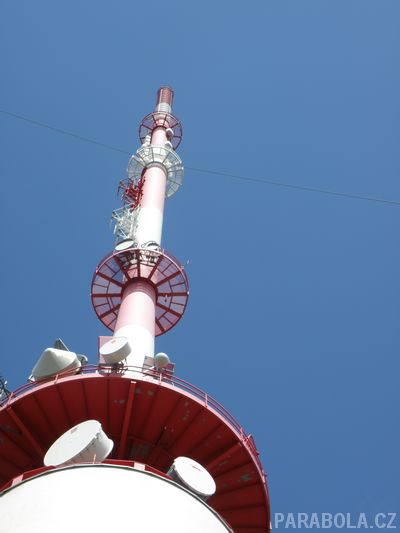

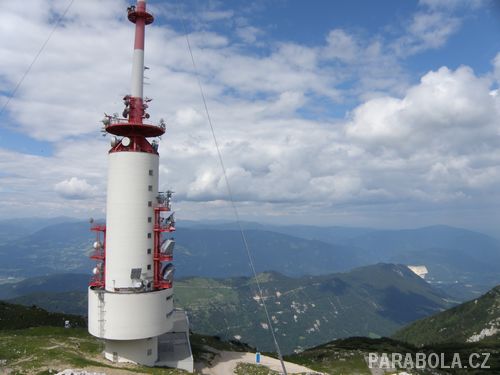

Vysílací věž se skládá ze dvou konstrukčních částí, první je 53 metrů vysoká, z vyztuženého betonu a kruhového půdorysu, technologická budova.
Na ní je instalován 112 metrů ocelový stožár s válcemi ze skleněných vláken.

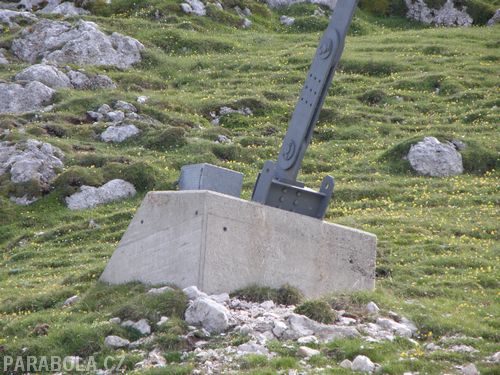

Anténní stožár je kotven třemi lany do výšky 123 metrů.
Vysílač Dobratsch je napájen z 20 kilovoltové rozvodné sítě KELAG.
Průměrná roční spotřeba vysílacího komplexu Dobratsch je 2,0 MWh elektrické energie.
Takový „spotřebič“ vyžaduje odpovídající záložní zdroj energie. Na vrcholu Dobratsch jsou k tomuto účelu připraveny dva 400kVA výkonnové synchronní generátory, které pohání
dva dieselové motory o celkovém výkonu téměř 600 kilowattů.
Pro naftu do dieselových motorů jsou k dispozici tři tanky o objemu 13 000 litrů.

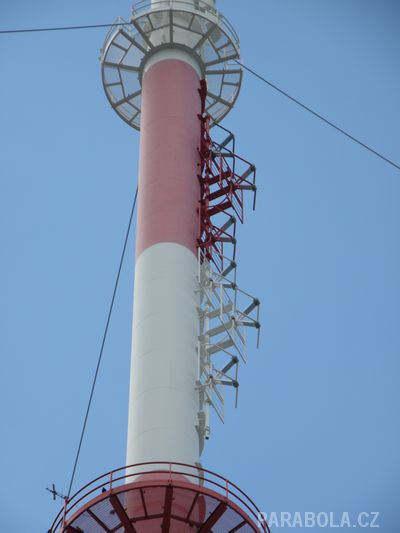

V devadesátimetrové výšce je instalován hlavní VKV systém, logicky se nejedná o všesměrový systém, vysílací diagram je směrován do rakouského vnitrozemí. Vysílací antény pro VKV jsou instalovány v ose s azimutem 75 a 305 stupňů.

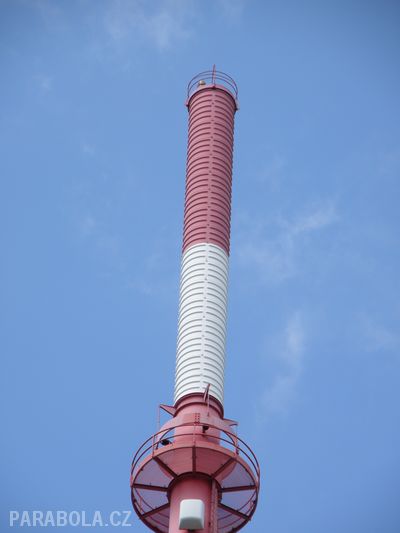

Stejně tak je to vyřešené i u UHF systému pro šíření DVB-T služeb. Tento systém je instalován ve výšce 140 metrů nad zemí a je ukryt ve válci z materiálu GFK.
Systém v cylindru má anténky instalované v hlavních směrech pod azimutem 75 a 325 stupňů,
Pod azimutem čistého jihu, tedy 180 stupňů /Slovinsko/, má UHF systém pouze symbolické osazení.

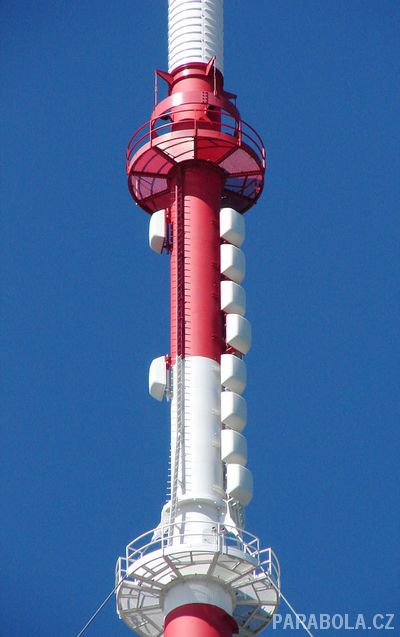

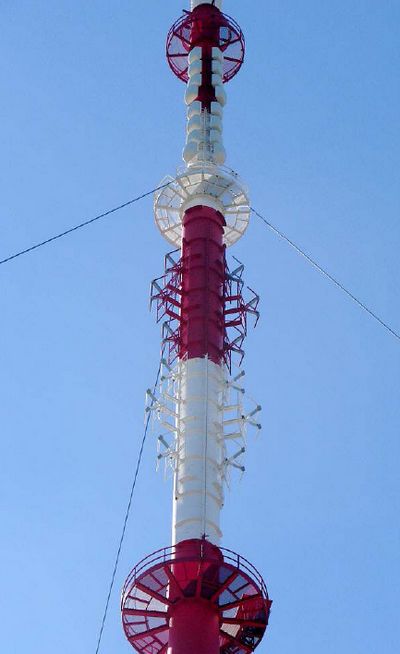

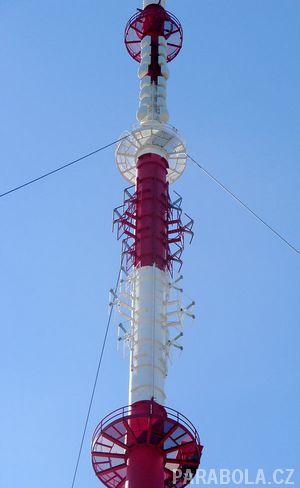

Na snímku je vidět v současnosti nevyužívaný systém pro pásmo VHF3. Je to opět směrový systém se dvěmi hlavnímy laloky do vnitrozemí a jižní část je osazena pouze dvěmi rakvičkami. Tento systém sloužil v nedávné minulosti k šíření analogové televize ORF na kanéle E10, výkonem 160kW ERP.
Všechny anténní komponenty pocházejí tradičně z produkce německé společnosti Kathrein.
Veškerou distribuci signálu na vysílač má na starosti společnost Telecom Austria.

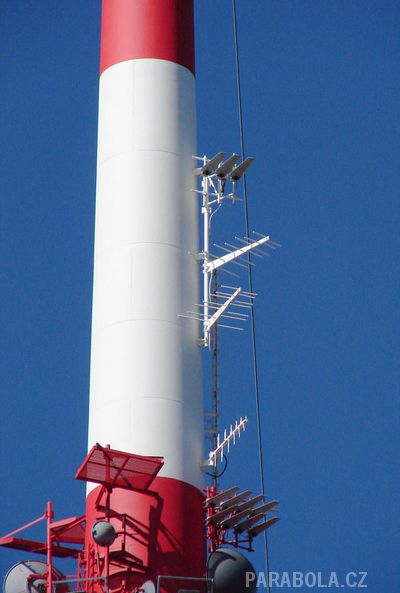

Záložní příjem signálu je zajišťován klasickým terestrickým příjmem z vysílačů Schöckl u Grazu/DVB-T/ a z nedalekých Koraple a Pyramidenkogel u Klagenfurtu/VKV/.

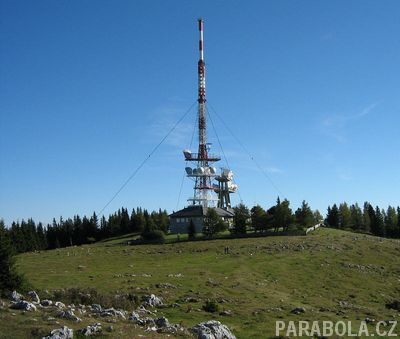

Vysílač Schöckl /Graz/ 1445 m.n.m.

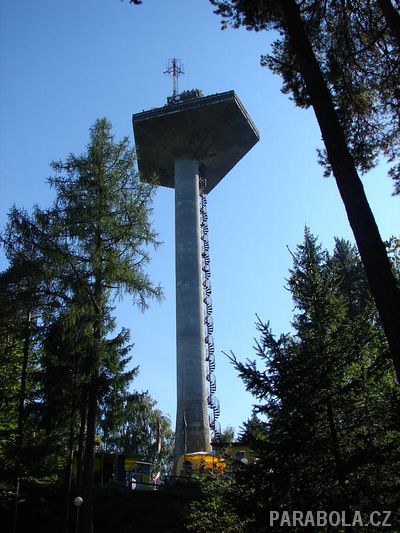

Vysílač Pyramidenkogel u Klagenfurtu
Vysílač Dobratsch slouží jako náhradní i primární zdroj signálu pro mnoho vysílačů a převaděčů v okolí.
pokračování příště
Saxon
11.9.2011
