Dnešní díl seriálu o terestrických vysílačích nás zavede do Horního Rakouska.

Předmětem dnešní reportáže je totiž vysílač Grünberg, který leží nad městem Gmunden, na místní hoře Grünberg v těsné blízkosti jezera Traunsee.

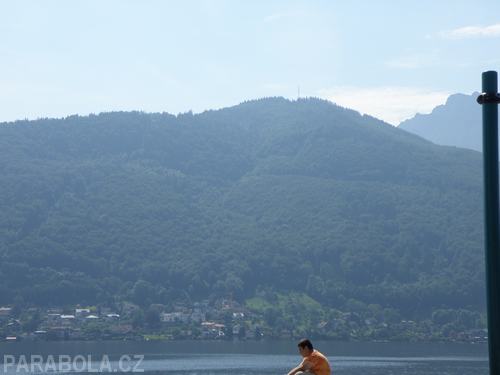

Hora Grünberg s vysílačem na vrcholu




Vysílač leží v nadmořské výšce 985 m.n.m.




Nedaleko vysílače Gmunden/Grünberg se nachází známý masiv Traunstein.




Vrchol Traunstein 1691 m.n.m.




Vysílač Grünberg patří mezi nízkovýkonnové a slouží pro civilní vysílání analogového rozhlasu v pásmu VKV a digitálního vysílání v normě DVB-T, pro okolí jezera Traunsee a město Gmunden a jeho okolí.

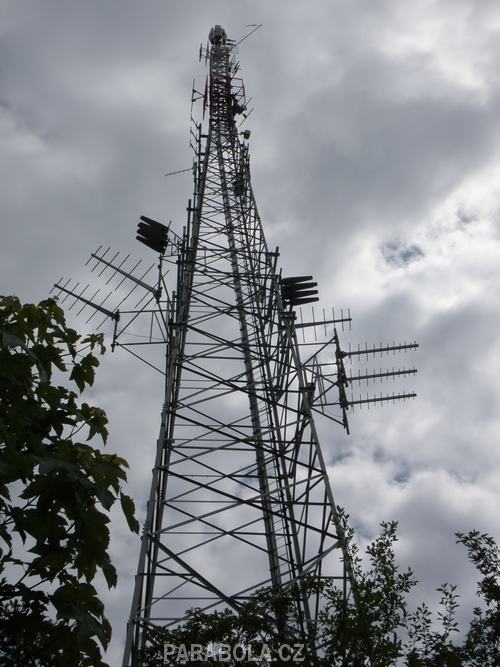

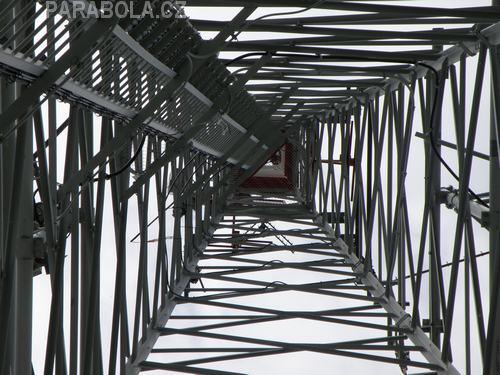

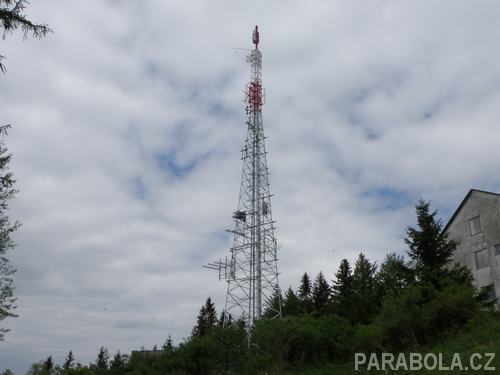

Stožár je tvořen ocelovou příhradovou konstrukcí,

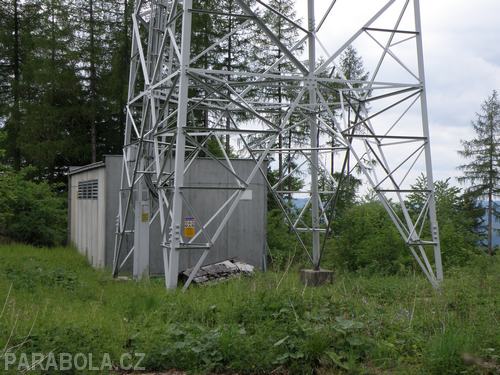

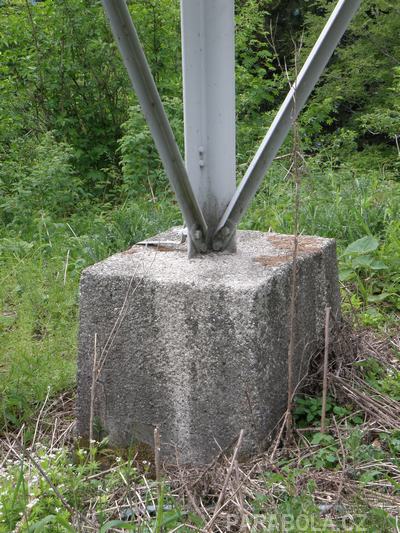

…která je ukotvena do čtyřech masivních betonových patek.




DVB-T vysílání z vysílače Grünberg bylo zahájeno 31.března 2008.
Analogové TV vysílání zde bylo ukončeno 5.května téhož roku.

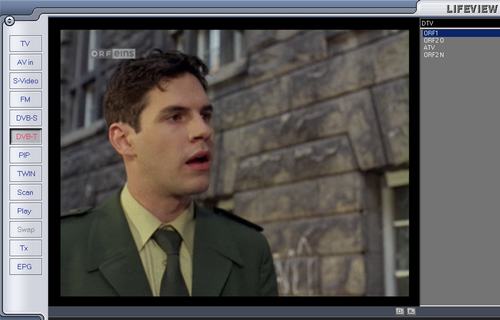

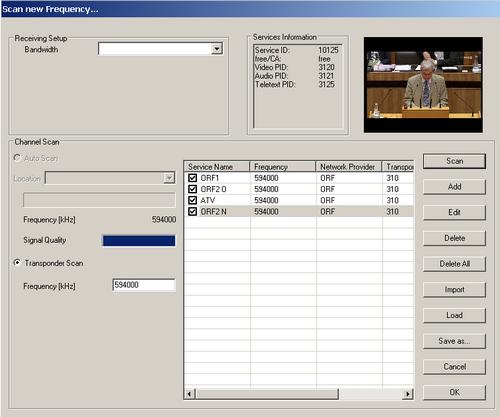

Z vysílače Grünberg je vysílán DVB-T signál prvního hornorakouského multiplexu ORS s programy ORF Eins, ORF2 s hornorakouskou a dolnorakouskou mutací a ATV.




Vysílání probíhá v horizontální polarizaci, vysílání je směrové s poklesem na východ.

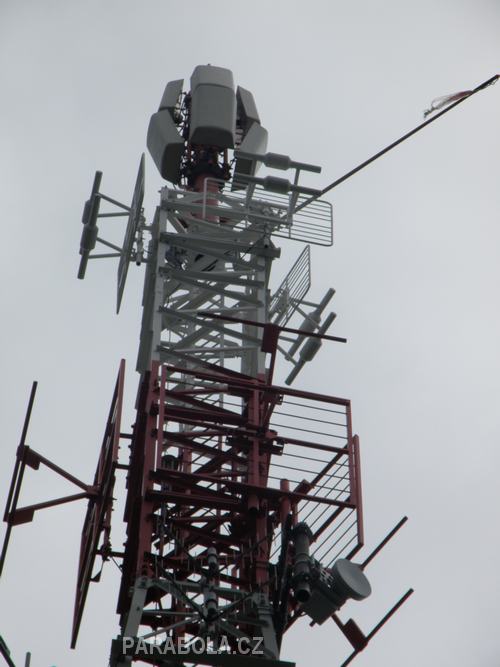

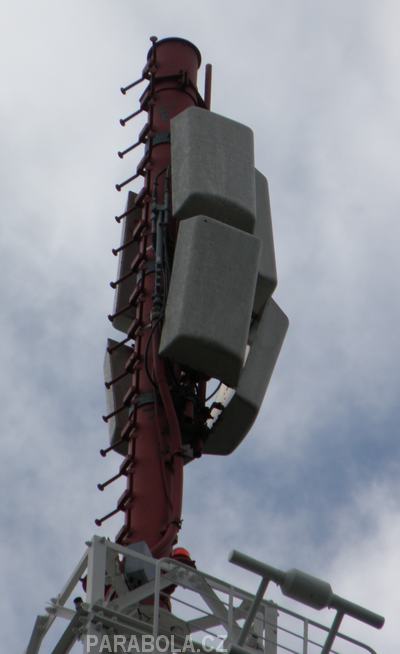

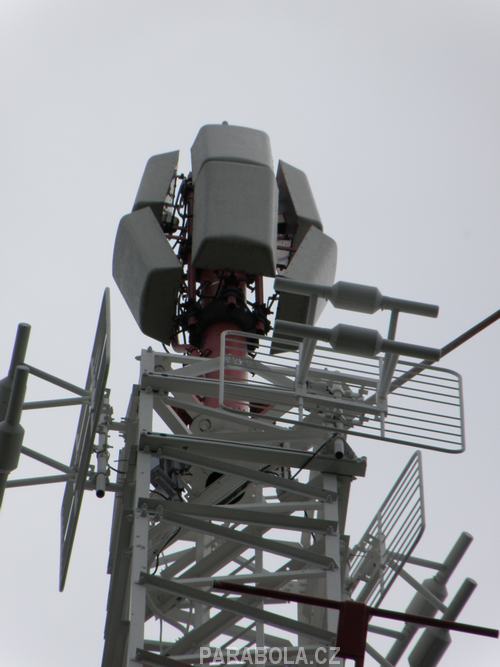

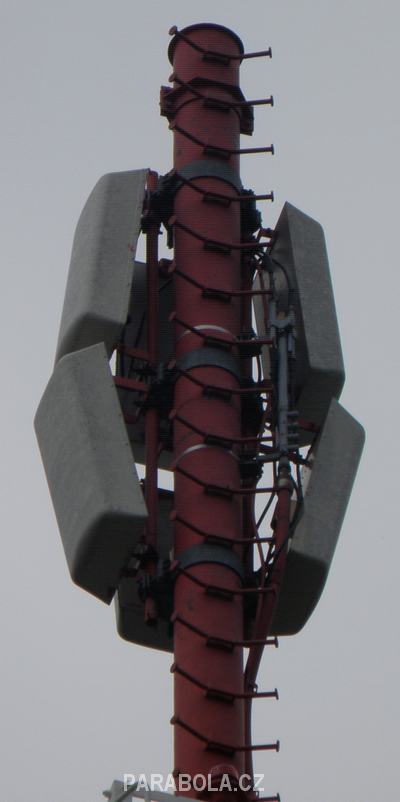

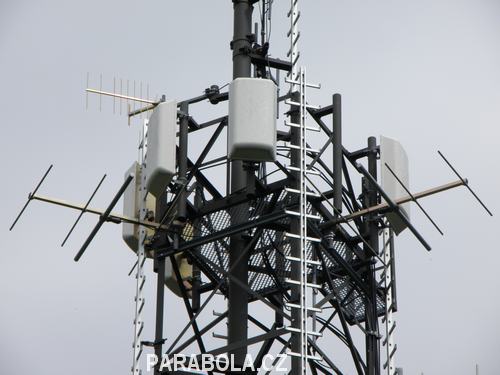

Celkový vyzářený výkon ERP ze šesti rakviček je necelých 5kW.




Multiplex ORS1 z Gmundenu má obvyklé parametry pro rakouské DVB-T vysílání.

Modulace - 16QAM, ochranný interval - ¼, modulační mód nosných kmitočtů - 8k, dopředná ochrana dat ¾, kmitočtový kanál 8MHz, celkový přenášený datový tok multiplexu je tak 14,93MBit/s.
Transportní stream je komprimován algoritmem MPEG-2.

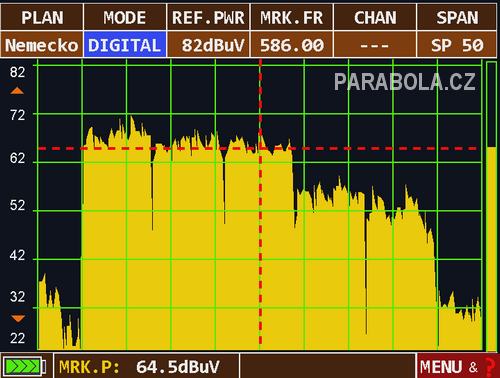

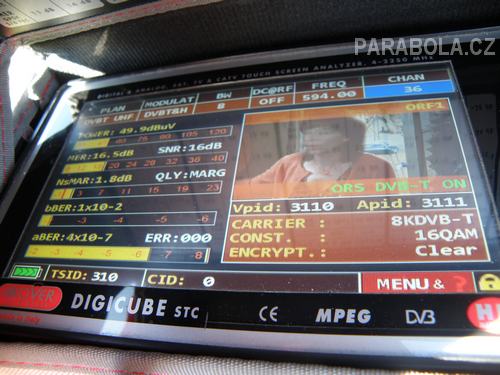

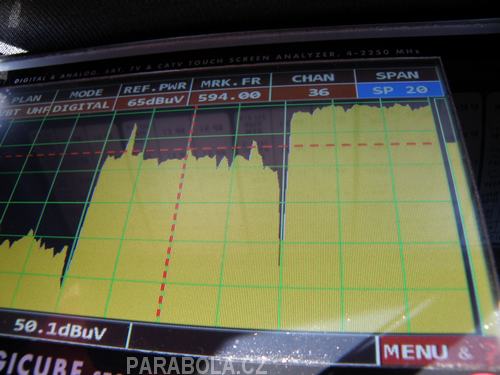

Signál z Gmundenu byl zaměřen a detekován při návštěvě na hoře Gaisberg u Salzburgu i přesto, že se na kanále K36 vyskytoval neznámý rušivý signál.




Na naměřených parametrech byl ale výskyt rušivého signálu jasně patrný.




OFDM obálka prvního hornorakouského multiplexu z Gmundenu byla zaměřena dokonce na 87km vzdáleném Vítkově Hrádku poblíž Lipenského jezera.




Už v roce 2009 jsem OFDM signál z gmundenského vysílače zaměřil i na 113km vzdálené kleťské rozhledně. Tenkrát to bylo 54dBuV na výstupu antény LP45, měřeno na Prodig5.

ČTĚTE TAKÉ:
Příjem digitálního TV vysílání z Kletě

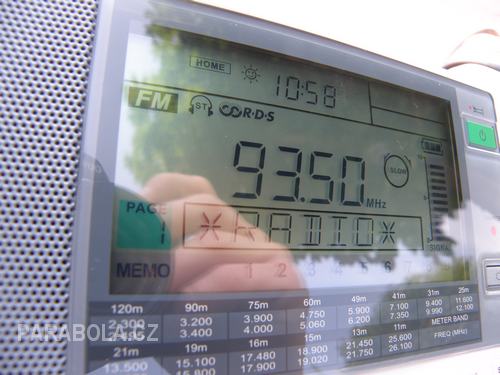

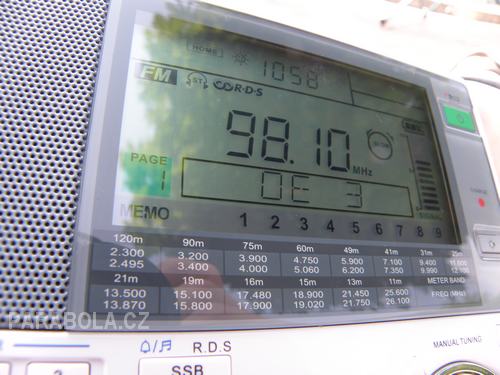

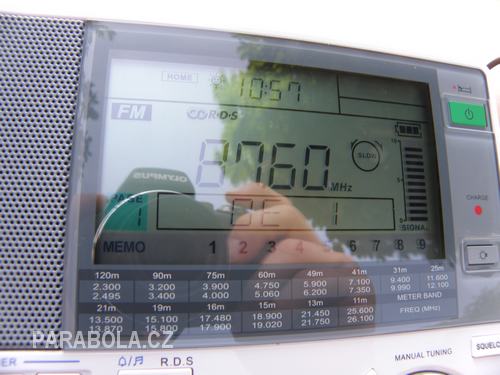

V oblasti Gmunden a jezera Traunsee je vysílán analogový VKV rozhlas z několika kót, nejvíce stanic je ale vysíláno z Grünbergu. Jedná se o nízkovýkonnové vysílání v horizontální polarizaci. Všechny rozhlasové stanice jsou z vysílače Grünberg vysílány výkonem 50W ERP.
Jedná se o následující stanice:

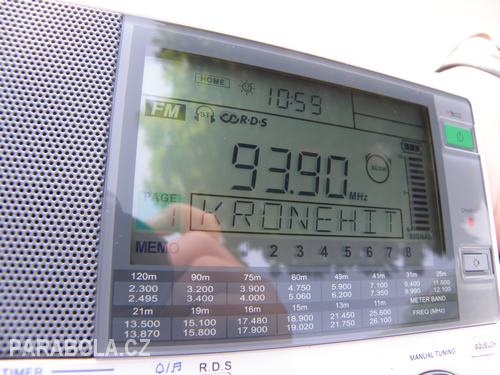

Stanice KRONEHIT vysílá v této oblasti z vrcholu Gmundnerberg výkonem 330W ERP.

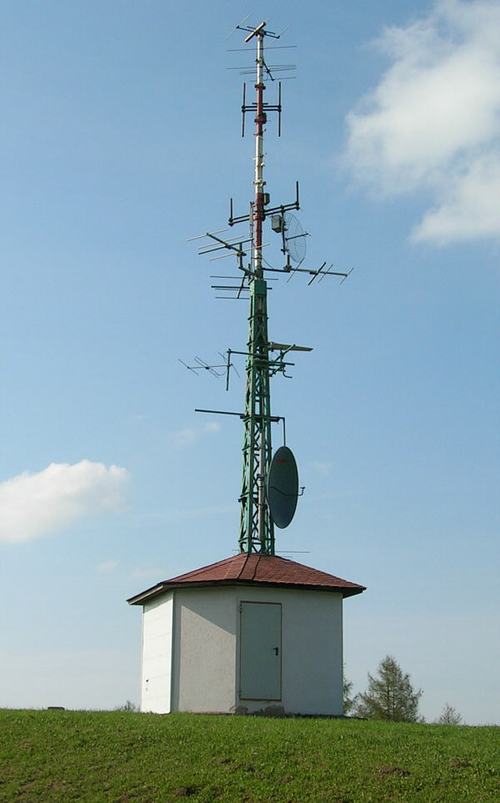

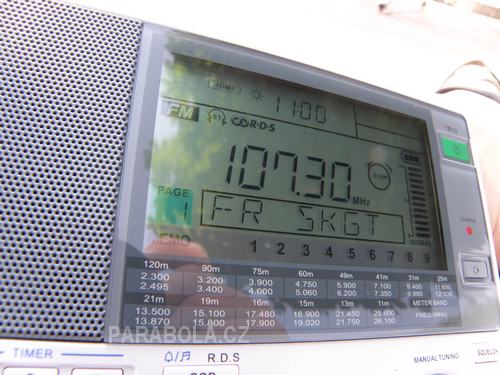

Stanice Freies Radio Salzkammergut vysílá z nedalekého stožáru Feuerwehrmast
Výkonem 100W ERP.

K vysílači je vybudována kabinková lanovka se spodní stanicí v Gmundenu, v době naší návštěvy byla mimo provoz z důvodu sezónní údržby.
V případě návštěvy vysílače Grunberg se můžete vydat i pěšky, ale počítejte s převýšením přes 500 metrů, na poměrně krátké vzdálenosti, po lesních cestách.




Sám jsem se na vrchol vydal na kole, přibližně v polovině svahu jsem zjistil, že to byla veliká chyba a zbytek cesty jsem musel nést kolo na zádech…




Pro představu, kde se oblast Gmunden a vysílač Grünberg nachází, přikládám mapový snímek.

Na mapě jsou vidět s jezerem Traunsee sousedící známá rakouská jezera Attersee, Mondsee a Wolfgangsee, červeně vyznačená dálnice nahoře je A1 směr Salzburg.




Zde je už detailní mapový pohled na okolí městečka Gmunden a vysílač Grünberg

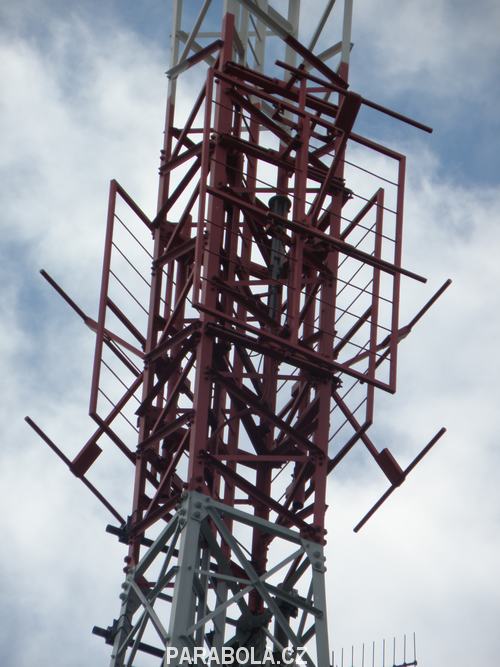

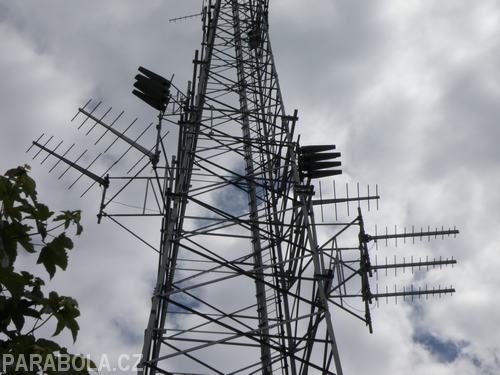

Vysílač Gmunden využívá jako zálohovou přijímací trasu /ball/ klasický anténní VF příjem ze dvou významných rakouských vysílačů. Prvním je Gaisberg u Salzburgu a druhá soustava antén míří na hlavní hornorakouský vysílač na hoře Linchtenberg u Lince.








Výhledem na městečko Gmunden a jezero Traunsee končí reportáž z návštěvy hornorakouského vysílače Grünberg.

Saxon
25.12.2011
