Prijímame ZhongXing 9 na 92,2°E

| Tisk

Mnohí z nás, satelitných fanúšikov dokážeme pri dobre viditeľnom obzore prijímať skoro všetko, čo dostatočná veľkosť antény a profesionálna karta TBS 5925/6925 dokážu spracovať. Na orbite je preto iba málo telekomunikačných družíc v KU pásme, ktoré sú pre európskeho DXéra stále neznámou. Existuje však i zopár družíc, ktoré skrývajú svoju identitu a dokáže ich prijímať iba zopár DXérov napríklad vysielanie multistreamov, či PLP. Dnes si ukážeme prijem 92.2°E v norme ABS-S...

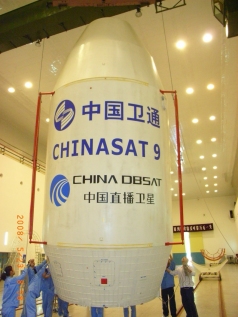

obrázek Družica ChinaSat 9 (ZhongXing 9-Čínska Hviezda 9) bola vynesená na obežnú dráhu z kozmodromu Xichang, provincia Sichuan,Čína dňa 9.6.2008 raketou Long March 3B (Chang Zheng 3B). ChinaSat 9 bola vyrobená francúzskym Thales Alenia Space na platforme Spacebus 4000 C1 s očakávanou životnosťou 15 rokov a disponuje kapacitou 22 Ku pásmových transpondérov (18 so šírkou pásma 36 MHz a 4 sú po 54 MHz). V súčasnosti je prevádzkovaná spoločnosťou China Direct Broadcast Satellite Company na pozícii 92.2°E. Jej prvotným cieľom bolo poskytovanie prenosovej kapacity počas Olympijských hier 2008 v Beijingu,Čína. V súčasnosti je považovaná za jediný čínsky DTH satelit, ktorý poskytuje TV a rádio služby pre odľahlé územia Číny v projekte nazývanom „Expanding the Networks to Every Village (村村通)“, ktorý je zameraný na vidiecke usadlosti s počtom obyvateľov 20 a viac. Vysielanie je FTA v domácom štandarde ABS-S (Advanced Satellite Broadcasting System), ktorý umožňuje využívať vysielaciu kapacitu omnoho lepšie ako Európsky systém DVB-S2. Bohužiaľ, tento systém nedokážu spracovať žiadne DVB-S/S2 prijímače, ktoré sú v súčasnosti na EU trhu. V minulosti bolo možné zakúpiť od výrobcu Tenow International PC kartu, model TBS 8930. Tá sa už bohužiaľ nevyrába a neponúka sa ani jej náhrada. Jedinou možnosťou prijmu tohoto systému je iba stolný prijímač obsahujúci čip AVL1108, ktorý bol za týmto účelom čínskymi inžiniermi navrhnutý.


obrázek

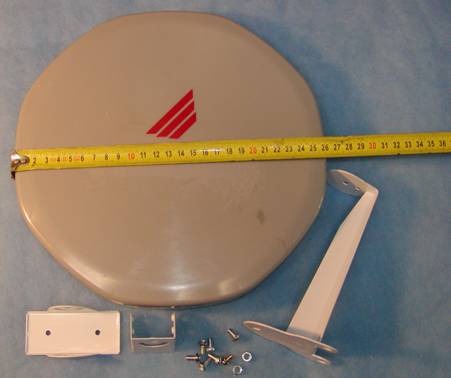

V rámci komunikácie s mnohými predajcami sa nám podarilo nadviazať úspešnú spoluprácu s pánom Yang Wang, obchodným manažérom firmy Anhui Bowei Electronics Technology Co.Ltd., Čína ktorý nám poskytol zostavu na príjem ChinaSatu 9. Set obsahuje prijímač NewStar ABS-S A525 podporujúci systém ABS-S a plochú 26cm anténu BSS-180P pre príjem pásma 11.7-12.2 GHz v kruhovej polarizácii. Ako je z mapky pokrytia družice vidieť, PEONova pozícia (Michalovce, Slovensko) je ďaleko mimo zóny a iba 4.3° nad obzorom, takže použitie originálnej antény by bol holý nezmysel.


obrázek
obrázek

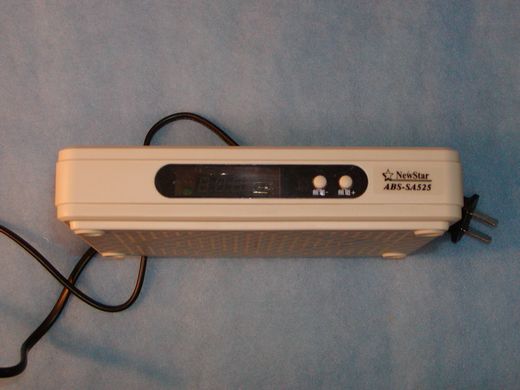

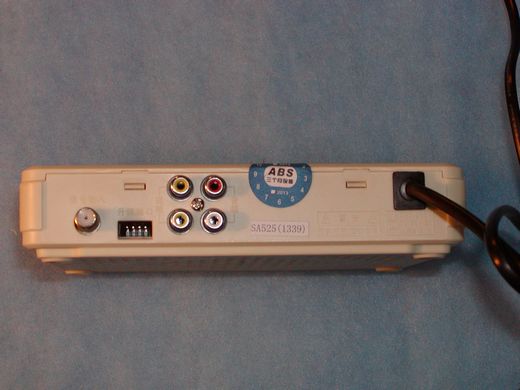

obrázek Prijímač NewStar ABS-S A525 je v celku malého prevedenia a prichádza s čínskym napájacím káblom (ako v USA), avšak s napätím 90-265V. Na bočnej strane je sieťový vypínač a na prednom paneli trojmiestny LED displej a tlačítka “Hore“ a “Dole“. Zadná strana prijímača obsahuje konektory cinch pre 2x Video Out, 1x Audio P a 1x Ľ kanál, 1x Lnb IN a konektor pre update firmwaru . Diaľkový ovládač obsahuje naše čísla a na ten zvyšok príkazov sa dá s troškou inteligencie rýchlo zvyknúť. Funkčne je zhodný s väčšinou diaľkových ovládačov bežných satelitných prijímačov. Prijímač je zo závodu nastavený na čínsky jazyk a podľa slov PEONa je to hrôza! Každý totiž pozná tú zúfalosť, keď nerozumie v menu ničomu a pri potvrdzovaní príkazu iba dúfa,že je to práve to, čo potrebuje. NewStar ABS-S A525 je však omnoho “priateľskejší“ ako iné typy určené pre čínsky trh. Obsahuje totiž možnosť zmenu jazyka na angličtinu. PEONovi to trvalo s troškou šťastia iba zopár klikov, takže zábava mohla začať...

obrázek

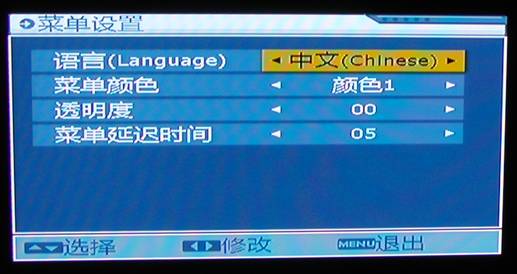

Zmena jazyka:


obrázek
obrázek
Na príjem ChinaSatu 9 bola použitá PF anténa 2.5m v kombinácii ožarovač+transformačný krúžok+depolarizátor na kruhovú polarizáciu a LNB typ 1) SMW WDL Digital Type “E“ 0.8 dB, 2) Astrotel Precision Gold Label Series 0.5 dB a 3) Invacom SNF-031 Lnb 0.3 dB. Keďže pozícia danej družice je veľmi nízko nad obzorom, a vo výhľade stojí strom s lístím, ktoré sa kvôli “bezvetriu“ a momentálne teplému počasiu stále drží na strome. To pri príjme spôsobuje dosť veľkú stratu úrovne signálu.

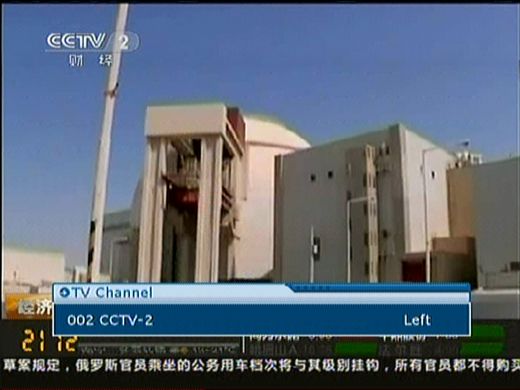

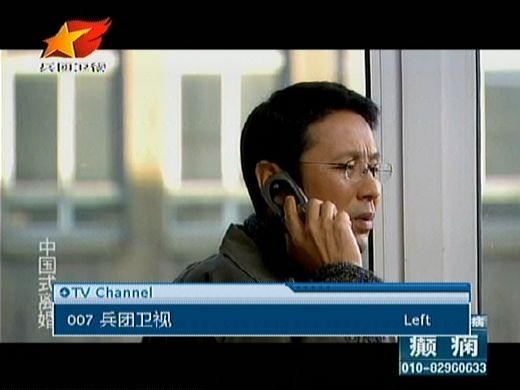

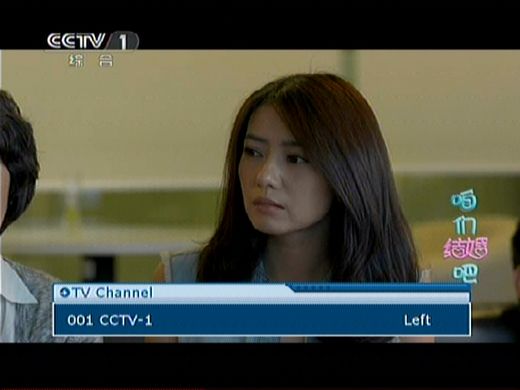

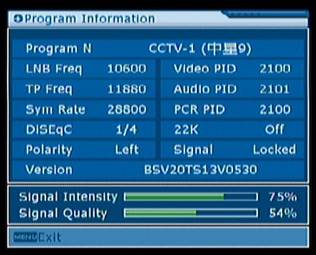

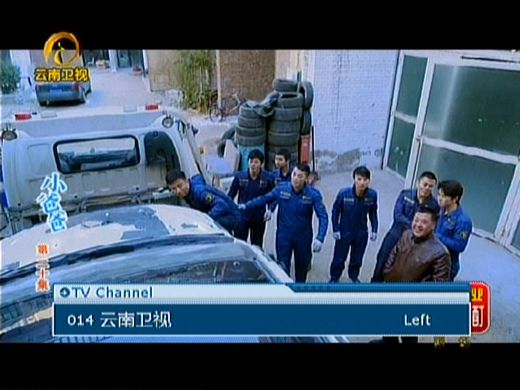

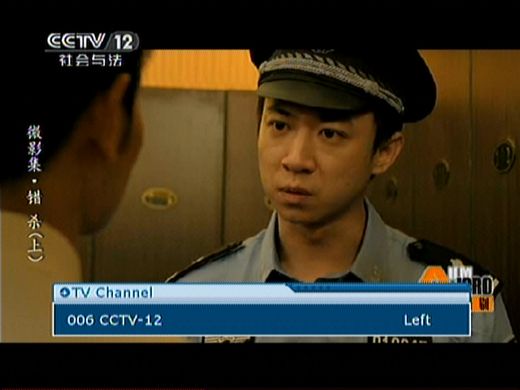

obrázek Napriek danému nepriaznivému faktu sa PEONovi bez väčších problémov podarilo zamerať družicu a naladiť kmitočet 11880 ľavotočivá polarizácia, kde sa naladili ako TV, tak aj rádiové stanice. V súčasnosti je tam v ponuke 36 TV a 24 rádio staníc (poniektoré TV sa však opakujú so zvukom niektorých rádií). Medzi stanicami je možné zhliadnuť ako štátne stanice CCTV, tak aj lokálne stanice z jednotlivých provincií. Vysielanie je vo formáte 4:3 a prepínanie medzi kanálmi je veľmi rýchle. Dá sa povedať, že rýchlejšie ako to poznáme z prijímačov DVB-S/S2. Kvalita obrazu zodpovedá kvalite záznamov. Spravodajské relácie sú porovnateľné kvalitou našich SD staníc. Filmy, ktoré vysielajú sú poväčšine staršie a aj tá kvalita tomu zodpovedá. Možnosti ovládania konvertorov má prijímač obmedzené. Nemá možnosť zapnutia 22 KHz signálu, potrebného pre prepnutie do horného pásma, takže sa nedá použiť žiadne UNI LNB jednoduchým pripojením k prijímaču. Na druhej strane poskytuje možnosť ovládať DiSEqC 1-4 a zmenu kmitočtov oscilátora podľa použitého konvertora Dokonca aj niekoľko frekvencií Lo pre C pásmo. Menu je v celku jednoduché a dá sa v ňom ľahko zorientovať. Najmä ak je už v angličtine.


obrázek
obrázek
obrázek
obrázek
obrázek
obrázek
obrázek
obrázek

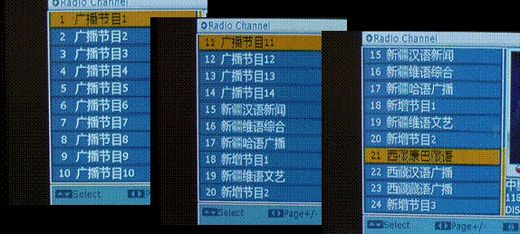

Zoznam rádio staníc zatiaľ nie je úplne ukončený (preložený), nutnosť nahrávky a preloženie pomocou čínskeho známeho, ktorý ma pre tento koníček patričné pochopenie.


obrázek
Čo sa týka samotného príjmu, ten je v celku na veľkosť paraboly 2.5m stabilný a s rezervou, len z najsilnejšieho transpondéra s frekvenciou 11880 LC. Bohužiaľ kvôli stromu nie je možný príjem aj ostatných kmitočtov (11920 LC, 11960 LC, 11980 RC, 12020 RC, 12060 RC, 12100 RC a 12140 RC). Posledné 2 menované nabiehajú,avšak sa nezamknú. Príjem je periodicky od 0 až po 90% v cca 3. sekundových intervaloch. Ako je však vidno zo skenu karty TBS 5925, bez terénnej prekážky by bol pravdepodobne príjem všetkých kmitočtov možný. Žiadny z uvedených LNB však nedokázal vytvoriť použiteľný signál, takže momentálne sú uvedené kmitočty nedostupné. To sa však môže rýchlo zmeniť. Snáď keď obdržíme z US na test Norsat 4116, poprípade nám odfúkne lístie zo stromu...

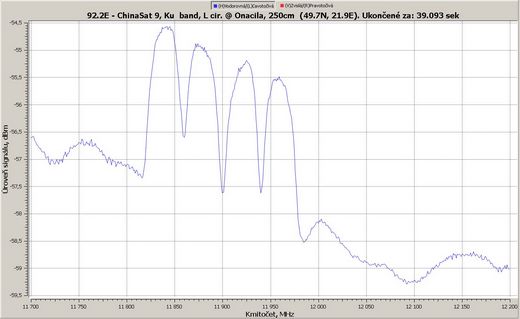

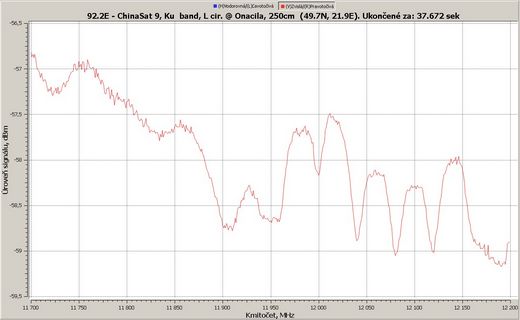

obrázek Sken Ľavotočivej polarizácie

obrázek Sken Pravotočivej polarizácie

Ako môžte vidieť, príjem je i z tak obtiažnej družice ako je ChinaSat 9 na území Slovenska možný a momentálne i k plnej spokojnosti. Hoci sa v našich končinách nevyskytuje veľa ľudí, ktorí ovládajú čínsky jazyk, plne verím, že sa nájdu jednotlivci, ktorí o tento príjem prejavia záujem. Záujemca získa za cenu ca .US $91 vrátane poštovného, možnosť príjmu tejto exotickej pozície, na ktorú môže byť právom hrdý. Príjem totiž nie je ľahké uskutočniť nielen z „ne“dostupnosti prijímača, ale aj veľmi nízkou polohou samotnej družice. Avšak PEON, ako pravý Dxér je rád, že po dlhom čase je i táto pozícia v jeho zozname označená ako úspešne zachytená.

Zdroj: www.satbeams.com , http://forum.nasaspaceflight.com/, http://my.opera.com/community/ - Joshua Safgh, http://www.chinasatcom.com , http://en.wikipedia.org/, DTH for the China market by Carson Wen & Jones Day, Peon

V spolupraci s PEONom (Onacila), pripravil Sato
