TBS 5520 - první multituner od TENOW Intl.

| Tisk

Společnost Tenow Intl. je leaderem ve výrobě interních i externích DVB karet pro počítače a notebooky. V minulém roce zahájila výrobu a distribuci multitunerových karet TBS 5520. Tato karta připojitelná přes USB dokáže zpracovat tyto DVB standardy – DVB-S/S2/T/T2/C a J.83/B, ISDB-T. Zařízení podporuje HDTV (MPEG2 a MPEG4 / H.264 / H.265).A v DVB-S/S2 pracuje v režimu DVB-S/2 DiSEqC 2.0, USALS a Unicable. Jedním kliknutím můžete nahrávat do vašeho počítače. Je to ideální doplněk vašeho PC, notebooku nebo malého media PC centra. Podpora pěti DVB standardů si myslím, také jen tak nevidí. Univerzálnost zařízení podporuje použití v LINUXU, ve WINDOWS a to XP,7,8,10 v 34/64 bit.


obrázek

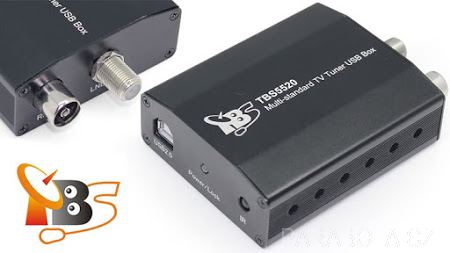

foto výrobce

Základní technická data:
DVB-S2/S
Symbol rate: 1~45Msps
FEC:
DVB-S2
8PSK: 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
DVB-S
QPSK: 1/2, 2/3, 3/4, 5/6, 7/8

DVB-T2/T
Receiving channel: VHF band, UHF band
Bandwidth: 1.7,5, 6, 7, 8 MHz
FEC: QPSK, 16QAM, 64QAM, 256QAM
FFT mode: 1K, 2K, 4K, 8K, 16K, 32K
Code rate: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 7/8
RF-Input impedance: 75Ω (IEC-DIN female)

DVB-C & ITU J83 A/B/C
Frequency range: 47~862 MHz
Signal level: -65~-10dBm
Symbol rate: 0.87 to 9Mbaud
QAM modes: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM

ISDB-T
supported modes: 1, 2, 3
Bandwidth: 6 MHz, 7MHz, 8MHz
QAM modes: DQPSK, QPSK, 16QAM, 64QAM
Code rate: 1/2, 2/3, 3/4, 5/6, 7/8

Connections
USB2.0
1x LNB IN
1x RF IN

System Requirements
Windows XP / Vista/ 7/8/10, Linux
Available PCI Express x1, x4, x8 or x16 slot
Digital TV signal (DVB-S2/S/DVB-T2/T/DVB-C/ISDB-T)

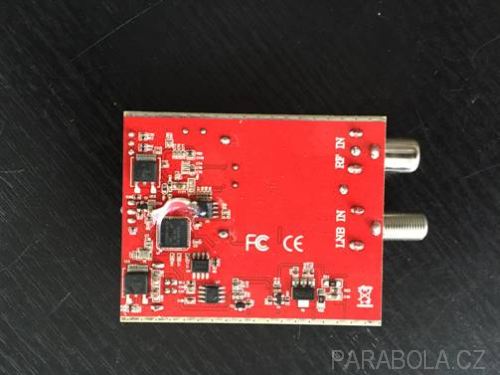

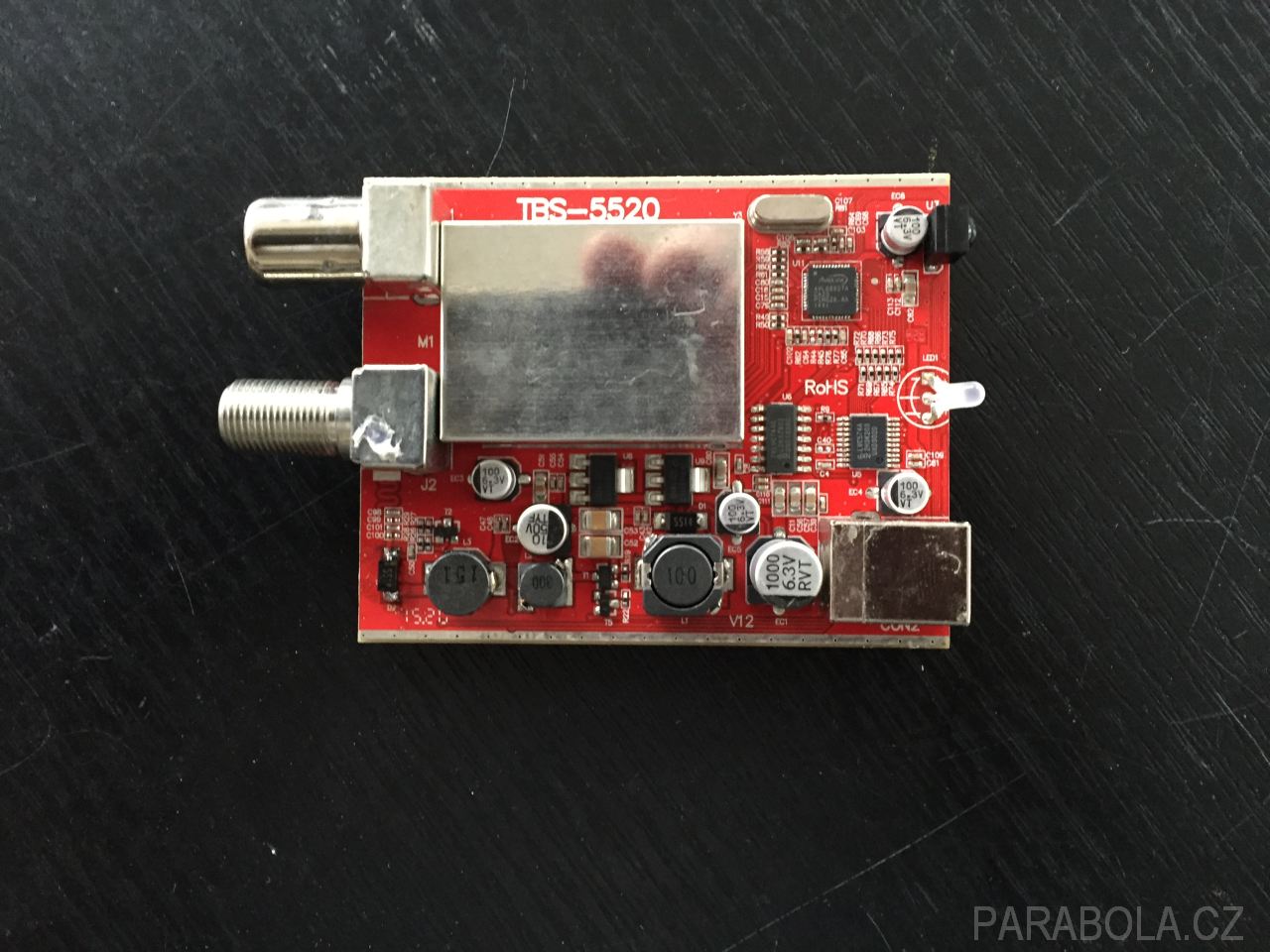

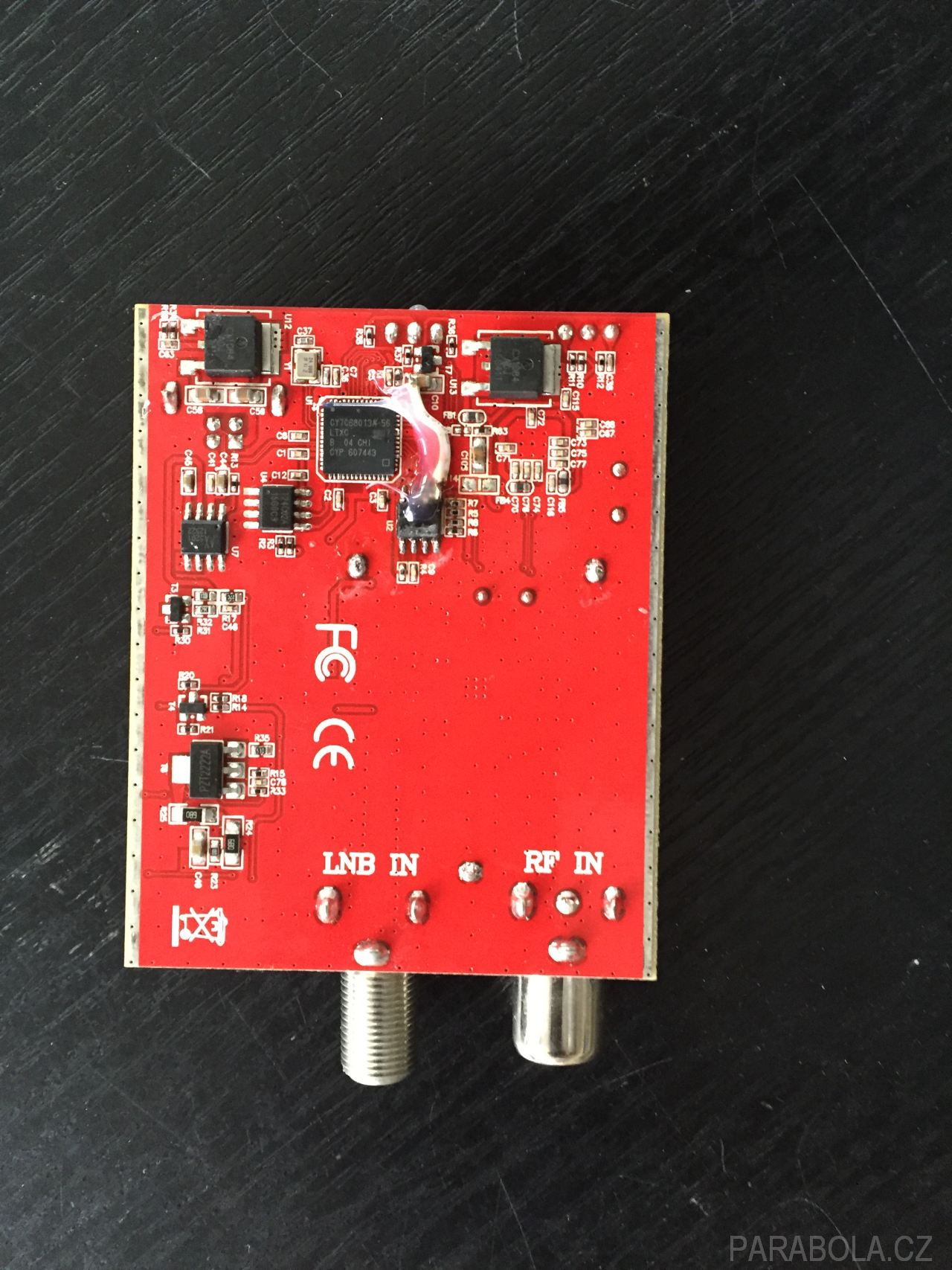

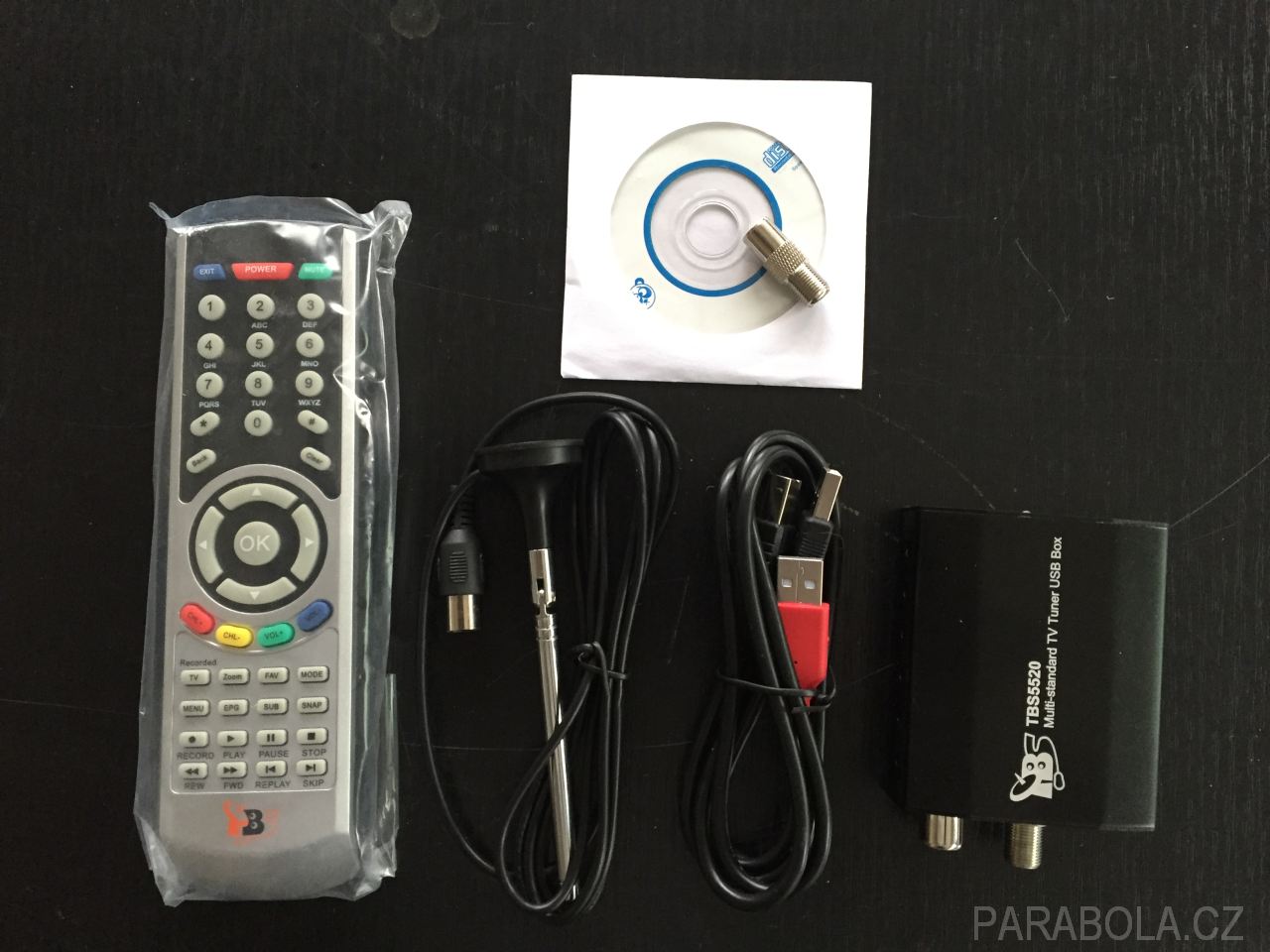

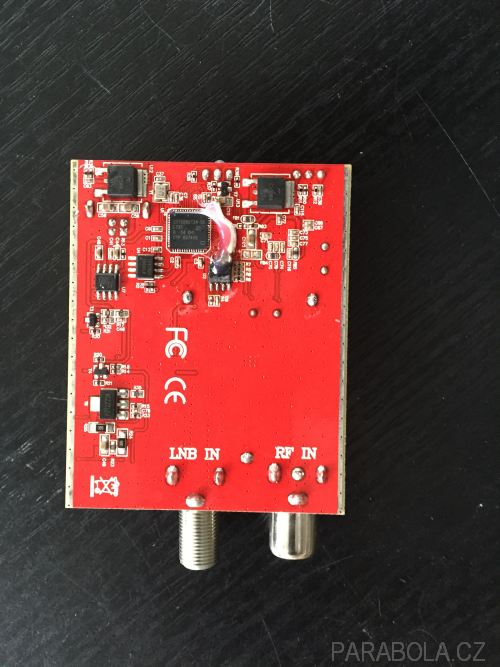

V balení najdeme kromě samotné karty také – dálkový ovladač, CD se softwarem, IEC konektor, anténu a napájecí kabel. Karta je miniaturních rozměrů 7,5 x 6,0 cm samotný plošný spoj je umístěn v kovovém pouzdře s několika otvory pro odvod tepla. V provozu se však nijak extremně nehřeje. Napájení je přes USB z počítače takže nepotřebujete externí zdroj.


obrázek


obrázek
obrázek
obrázek
obrázek

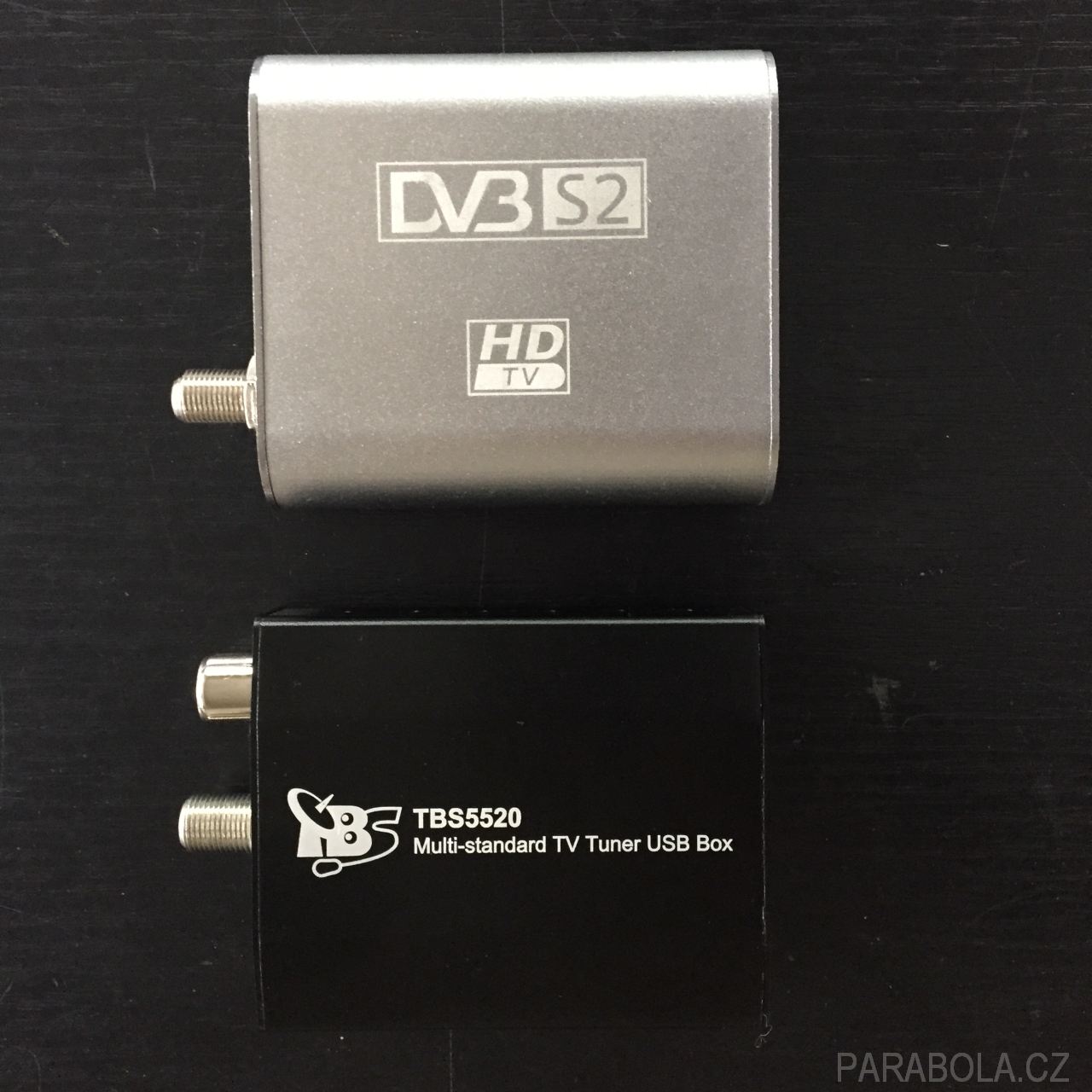

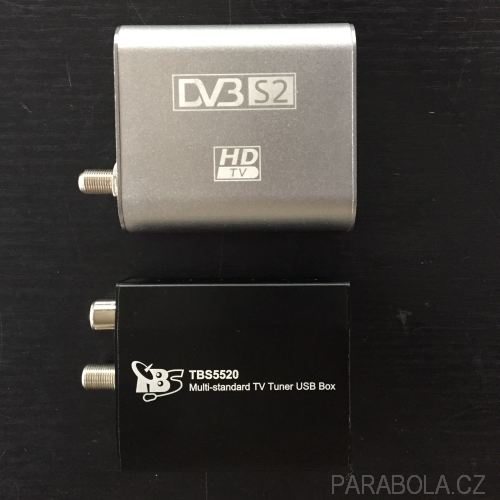

Porovnání s DVBSKY960

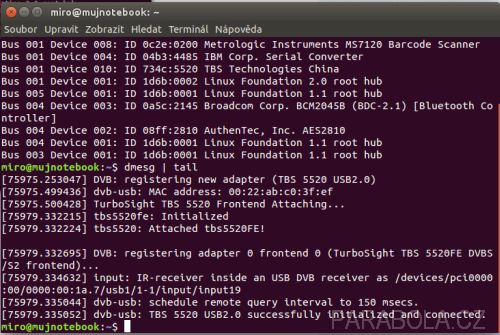

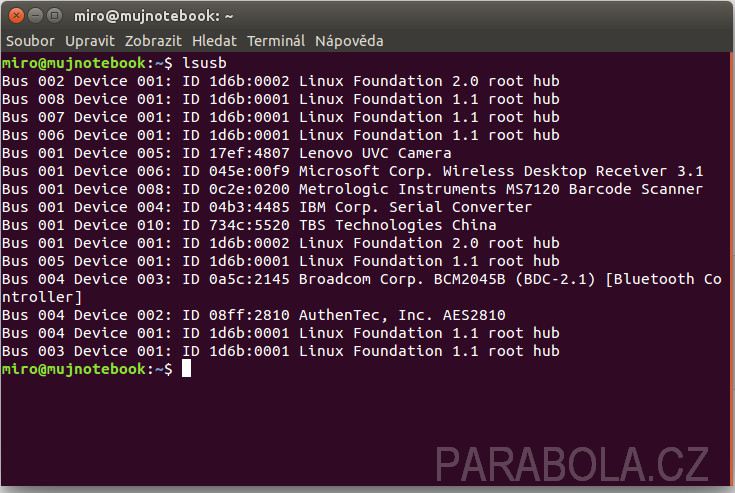

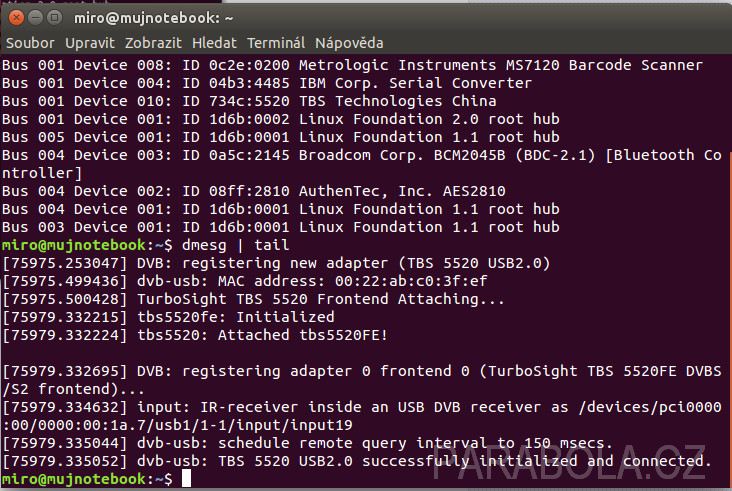

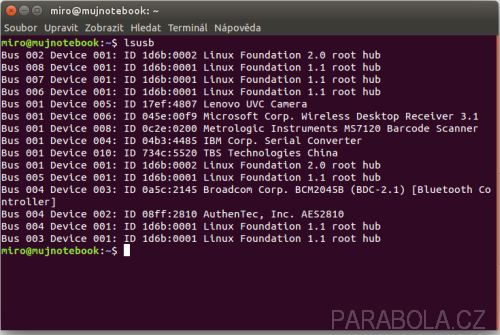

Zařízení je možné provozovat jak pod LINUXEM, vyzkoušel jsem UBUNTU 15.4. Ovladače jsou ke stažení zde, včetně návodu, po vlastní instalaci se nám karta již v počítači identifikuje


obrázek
obrázek

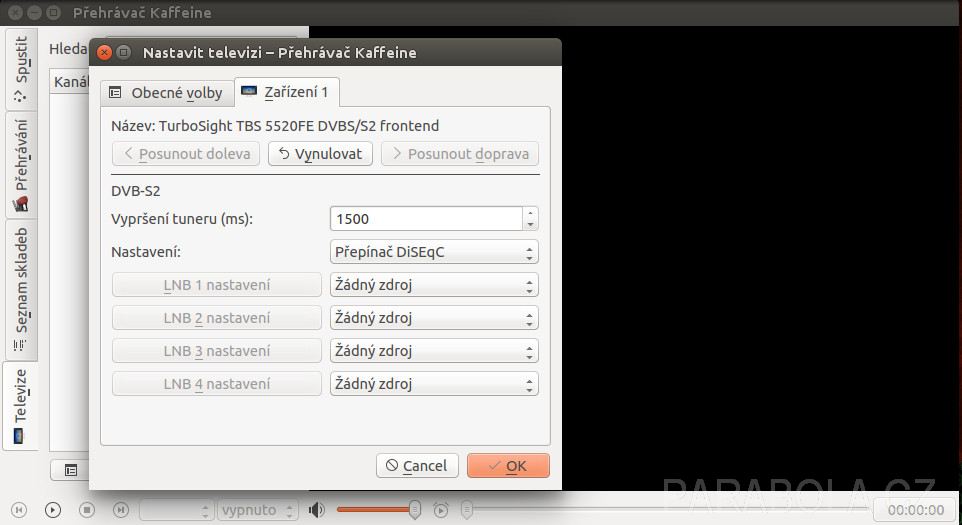

Dále je již možné pracovat s přehrávačem Kaffeine.


obrázek

Protože však většina populace pracuje s Windows, krátké představení bude pokračovat s Windows 7 Professional 64bit instalovanými na stařičkém dvoujádrovém Dellu.

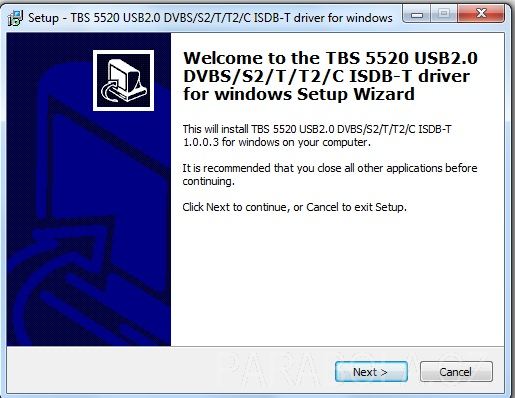

A jako vždy instalace je velmi jednoduchá, ze stránek www.tbsdtv.com stáhneme poslední ovladače. Tyto si umístíme do zvolené složky a extrahujeme. Po rozbalení klikneme na exe soubor TBS_5520_DVB_setup.exe a počkáme na zahájení instalačního procesu. O všem jsme informováni informačními popup okny na obrazovce monitoru


obrázek
obrázek

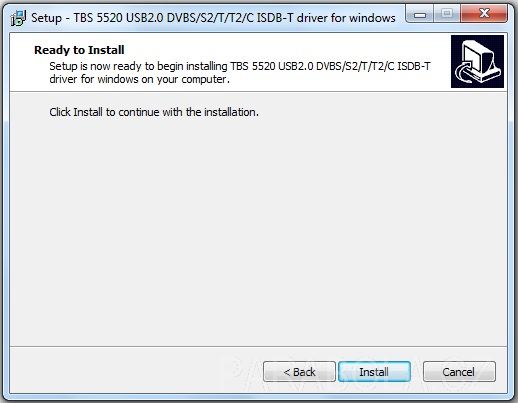

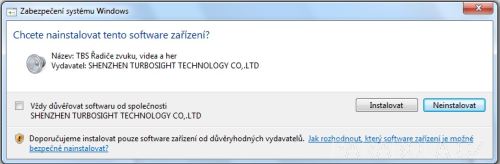

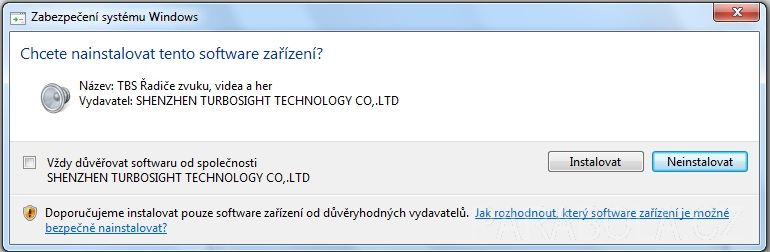

odklikneme vždy důvěřovat a přejdeme k instalaci


obrázek


obrázek

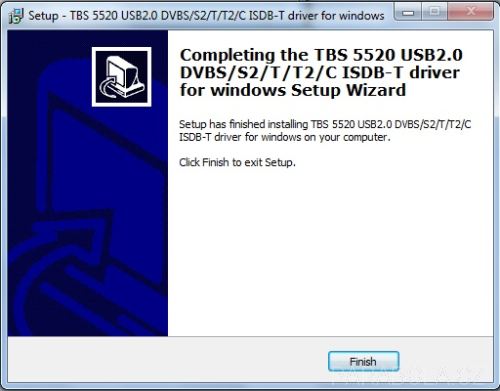

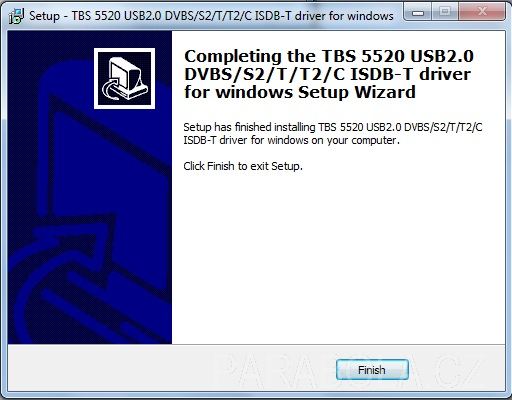

A zase klik na Finish a drivery jsou instalovány


obrázek

Po driverech musíme instalovat přehrávač, tentokráte jsem začal s DVBDreamem ve verzi v275p2 rovněž stažené ze stránek www.tbsdtv.com.

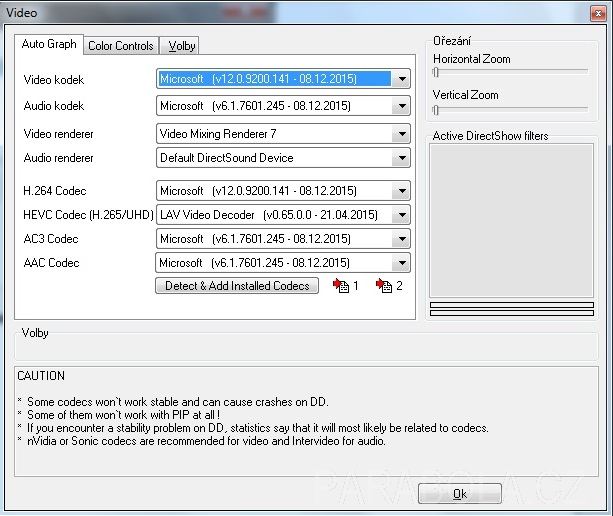

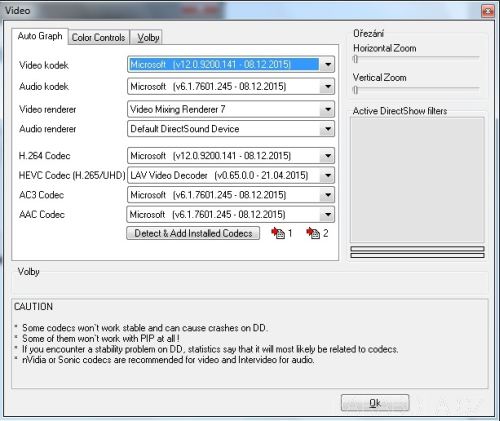

Po stažení a rozbalení již následuje standartní postup instalace. Sada kodeků obsažená v této instalaci již obsahuje LAV filtry


obrázek

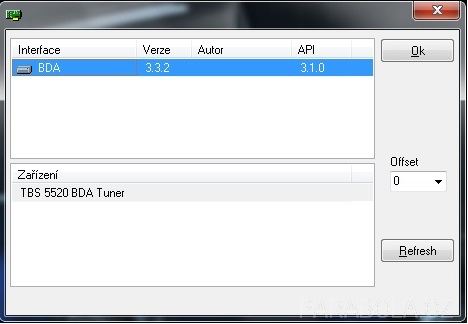

Vše je jak má být, nic jsem nedoplňoval, nedoinstalovával. Nastavíme si Diseqc a družici, kterou chceme přijímat.


obrázek

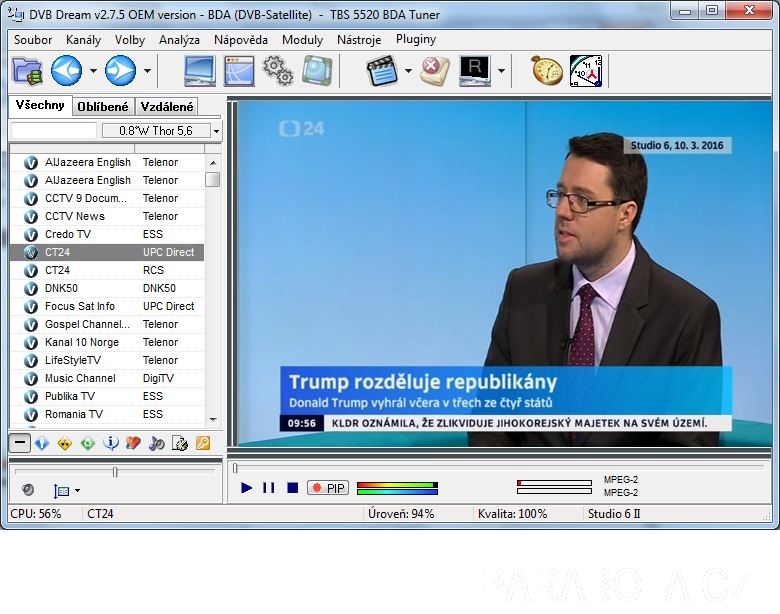

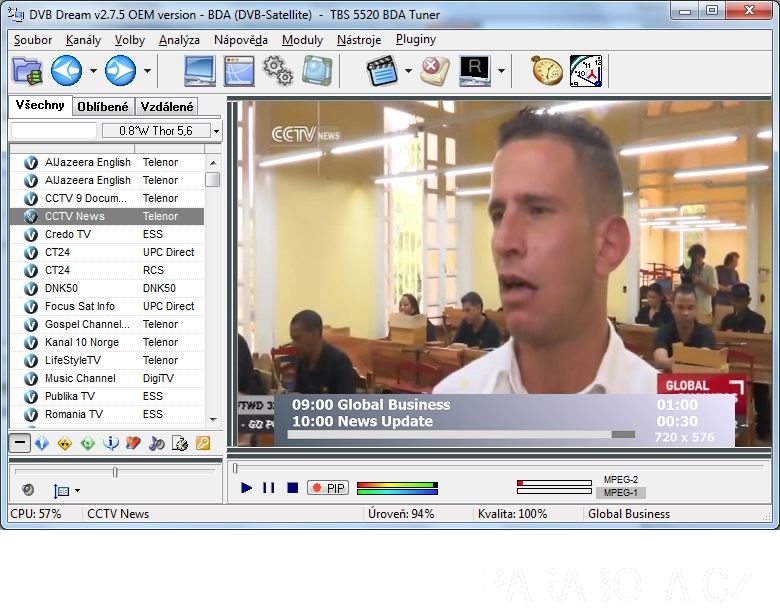

Výsledkem po naladění je obrázek se satelitu, v tomto případě Thor 0,8°W


obrázek

TBS, v počítači si spustit cardserver a můžete se dívat i na placené programy. Pokud váš počítač zvládne UHD-4K s touto kartou toto vysílání můžete přijímat rovněž. (ale můj to bohužel nezvládne :-)) )

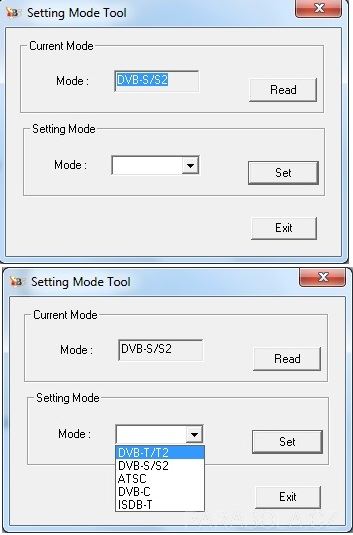

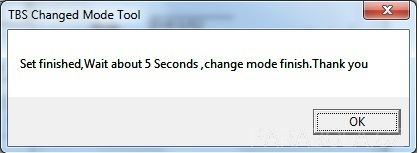

Protože je to karta multitunerová je v instalačním balíčku také soubor Setting mode tool, který slouží na přepínání tunerů.


obrázek

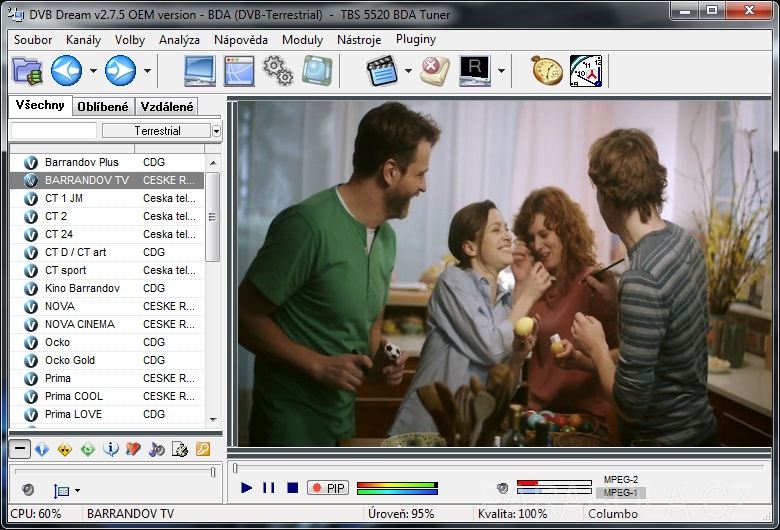

Stačí vypnout player zvolit formát spustit player a jste okamžitě například v DVB-T/T2 jako já.


obrázek


obrázek


obrázek

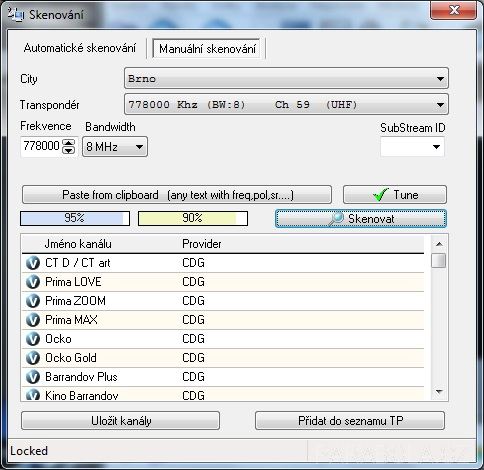

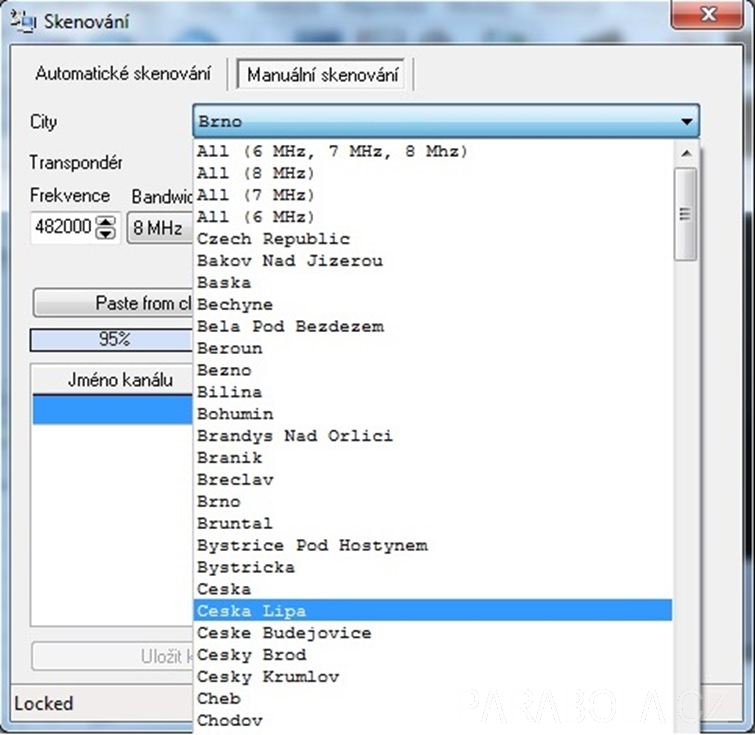

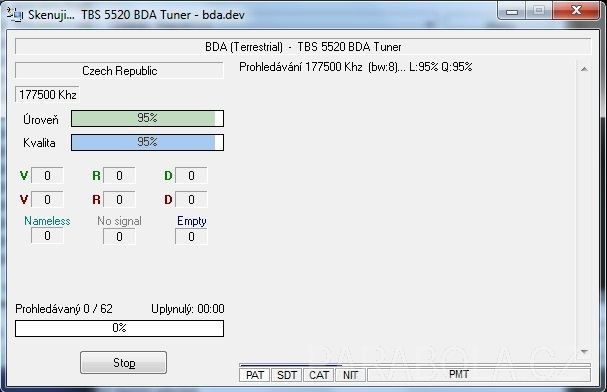

Výhodou u skenování DVB-T je, že si můžeme nastavit vlastní vyhledávání dle naší pozice a tím dojde k významnému zkrácení doby pro nalezení stanic.


obrázek


obrázek

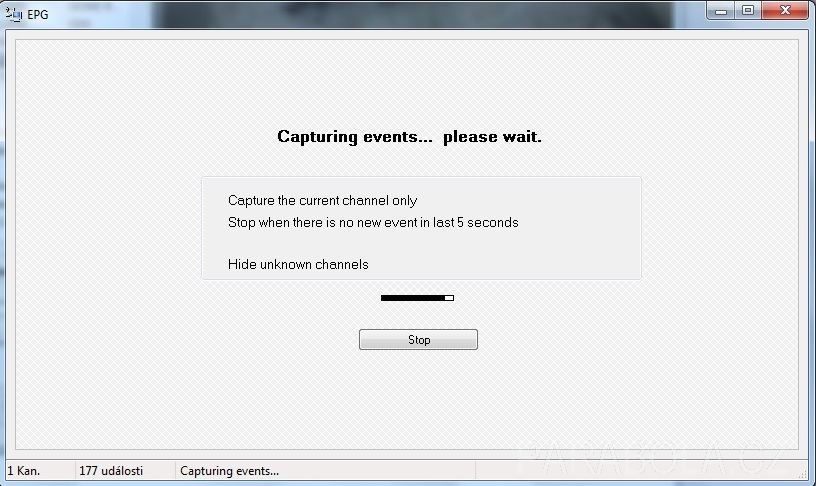

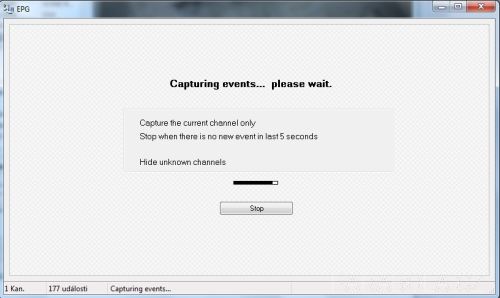

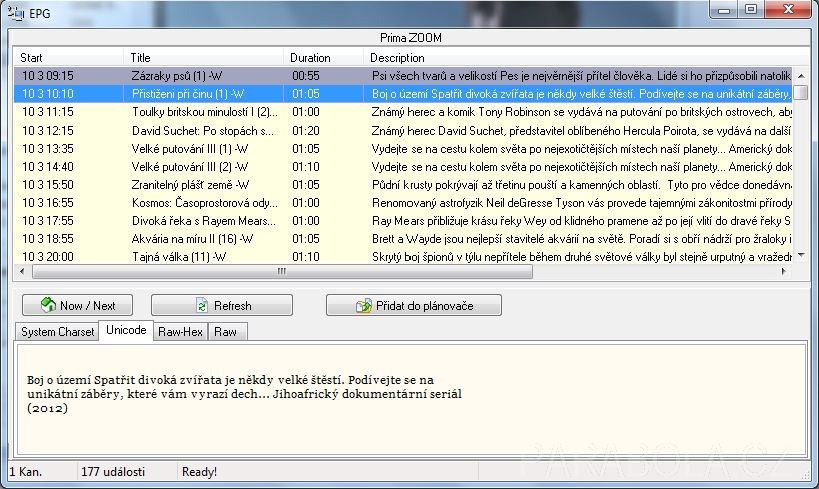

U DVB-T i DVB-S je v DVBdreamu funkční EPG včetně timeshiftu i plánovaného nahrávání


obrázek


obrázek

Pokud nejsme s DVB Dreamem spokojeni můžeme zvolit jiný přehrávač například originál TBS Viewer, Sichbopvr z free a nebo placené DVBViewer a ProgDVB. Všechny však mají téměř totožné funkce, záleží na každém z Vás co se mu bude líbit. TBS5520 může být vhodnou náhradou TBS 5922 jejíž výroba byla ukončena.

Klady:
- podpora až 5 formátů DVB
- jednoduchá instalace
- podpora HEVC 265
- možnost příjmu kódovaných programů
- není potřeba externí napájení

Zápory:
- v linuxu nejsou dosud drivery na DVB-T/C pouze DVB-S/S2
- pokud přepínáte formáty DVB a nevypnete přehrávač, došlo k restartu systému

Bohužel na otestování příjmu v dalších podporovaných DVB systémech nejsme vybaveni, ale i tak si myslím,že to nebude jiné než u výše zmiňovaných systémů.

V případě zájmu můžete kartu zakoupit v e-shopu u distributora TBS firmy olmiSat s.r.o, maloobchodní cena je 2390,- Kč.

Společnost Tenow Inl. připravuje v letošním roce mnoho nových modelů, takže pokud chcete být, jak se říká v „obraze“, doporučujeme sledovat stánky výrobce.

Ing. Miroslav PAVELKA
