Dreambox (17.) - atypická úprava zdroje
| TiskV minulém týdnu jsme vás informovali o nové verzi přijímače Dreambox DM-7000S (dále jen Dreambox). V nové distribuci Dreamboxu jsou změny vidět na první pohled: původní LCD displej byl nahrazen žlutooranžovým, který by měl být čitelnější z větších vzdáleností.
Slabším článkem přístroje Dreambox je nadále obecně známý problém s poddimenzovaným zdrojem. Výrobce se snaží různými úpravami tuto vlastnost odstranit a zvýšit stabilitu i "tvrdost" napájecího zdroje při použití HDD. Tyto úpravy však mohou být zřejmě i "obousečnou zbraní", viz příspěvek našeho čtenáře:
Popis problému a následné úpravy zdroje zaslal Greg:
V poslední době jsem se setkal s několika přístroji Dreambox, u kterých se projevila atypická závada. Jednalo se o vadné HDD různých značek. Tato závada byla zřejmě způsobena zvýšeným napětím pro některé HDD, které jsou obzvlášť citlivé na zvýšené napájecí napětí.
V přístroji Dreambox je využito, podobně jako v PC, několik napájecích napětí. K napájení HDD je použito napětí 5V a napětí 12 V. Napětí 5V pro HDD je stabilní a neměnné.Napájecí napětí 12V pro HDD se mění podle odběru HDD (režimu přijímače) v rozsahu 12.6 - 13.9 V.
13.9V je možné naměřit v případě režimu STANDBY. U některých "citlivějších" harddisků však může toto zvýšené napětí při zapnutí/vypnutí provozu disku způsobit poruchy HDD, což může přinést nemalé komplikace (složité reklamační řízení).
Jednoduchou úpravou však lze HDD ochránit. Úprava zdroje spočívá v zařazení diody 1N4007 do obvodu zdroje 12V. Pro jednoduchost úpravy a dodržení záručních pravidel při případné reklamaci přístroje jsem zvolil variantu přiletování diody na přestřižený žlutý drát na svazku napájecího kabelu pro HDD.

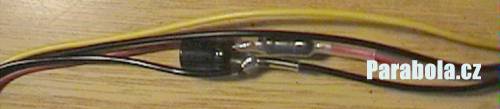

Na obr.1 je původní neupravený kabel.

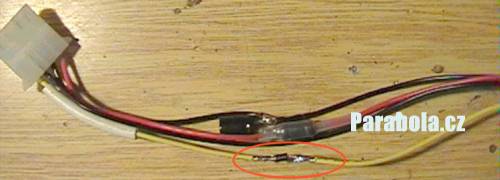

Na obr.2 je zobrazena zaletovaná dioda 1N4007, před zakrytím izolační bužírkou.
Důležitá poznámka - proužek na diodě je vlevo.

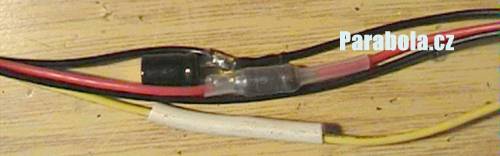

Na obr.3 je zobrazen kabel po natažení izolační bužírky
Po úpravě se mění napětí pro HDD od 11.9V při běhu disku (nahrávání a přehrávání) do 13.1V ( při režimu STANDBY). Tato napěťová tolerance by měla být bezpečná pro použití všech HDD v přístroji Dreambox.
Finanční náklady na úpravu jsou minimální, úpravu lze doporučit všem majitelům uvedeného přístroje, kteří využívají HDD. Diodu 1N4007 je možné pořídit v prodejnách s elektronickými součástkami. Samotnou úpravu zvládne každý jen trochu šikovný kutil, vybavený letovací pájkou.
Ještě poznámka: uvedené úpravy samozřejmě neřeší problémy s vyšším proudovým odběrem některých HDD, které naopak od uvedených skutečností mohou způsobit problémy, či úplné zablokování přístroje. V praxi se mě osvědčilo, že při výměně, či aktualizaci sw v DB je vhodné úplně odpojit HDD z napájení, což je však zřejmě známý postup.
Greg
Greg40@volny.cz
