Výměna anténního systému na vysílači Kleť
| Tisk
Ve čtvrtek 16.července proběhla na hlavním jihočeském vysílači Kleť /1084 m.n.m./ avizovaná výměna UHF vysílacího systému. Celý systém s patřičnými výkonovými aktivními prvky bude v budoucnu vysílat tři hlavní české multiplexy do celého jihočeského kraje a jistě i dalekého okolí.
V současnosti je z Kletě, z náhradního systému šířen Multiplex 1 /ČT/ na 49 kanále, od září k němu přibude Multiplex 2 na přechodném kanále 50, který se po odstavení analogové CT1 přesune na 39 kanál. Z Kletě bude rovněž vysílán Multiplex 3 /CDG/ na 22. kanále. Všechny tři multiplexy by měly mít shodný vyzářený výkon 100KW ERP.
Na následujících fotografiích a stručných popiskách si onu událost přiblížíme.
Hlavní roli při výměně anténního systému hrál ruský dvourotorový vrtulník Kamov Ka-32.
Nezbytnou přípravu a poté výměnu prováděla skupina pracovníků Českých Radiokomunikací a švýcarské posádky vrtulníku.
Nejdříve byla ve třech částech odstraněna stará UHF soustava.

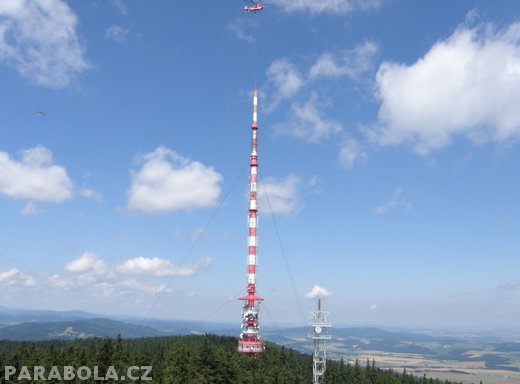

Demontáž druhé části starého systému – pohled z rozhledny Kleť

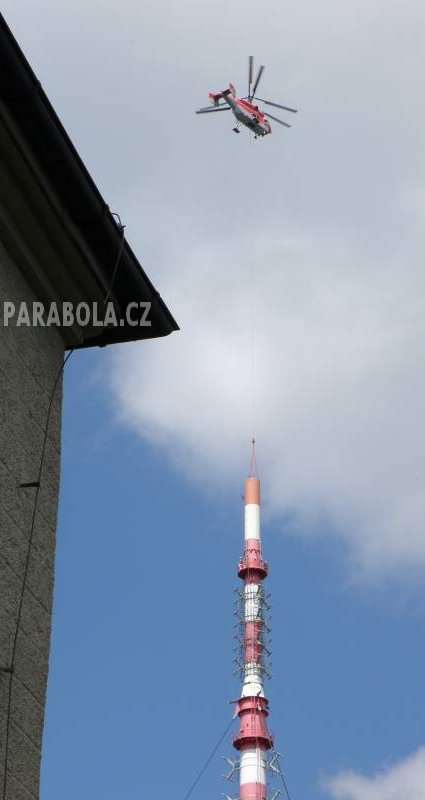

Kamov v akci – pohled od restaurace

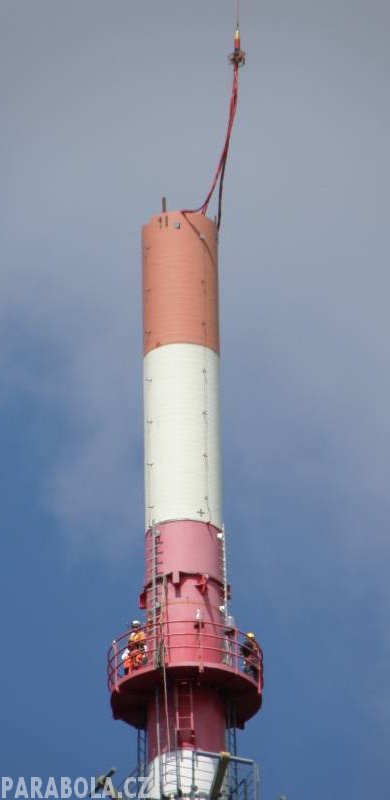

Příprava na demontáž posledního kusu starého UHF systému

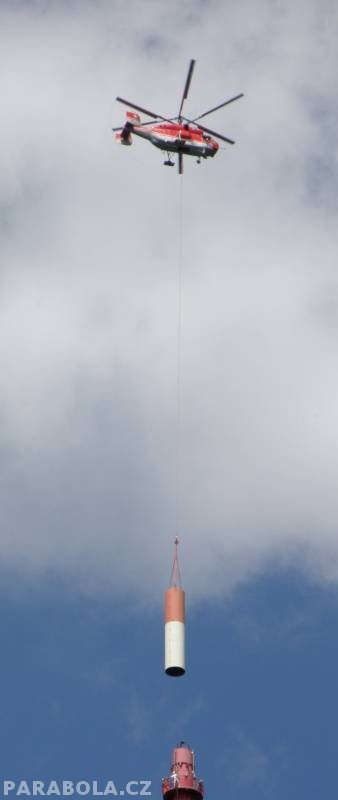

A poslední starý kus letí pryč…..

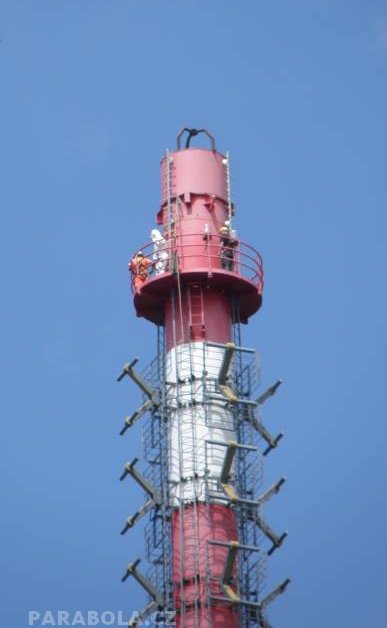

Stožár bez UHF systému
Poté se začal pomocí vrtulníku instalovat nový širokopásmový UHF systém od firmy Kathrein, s velkou pravděpodobností se jedná o typ K 72 31 47 - horizontální polarizace /470-860 MHz/.

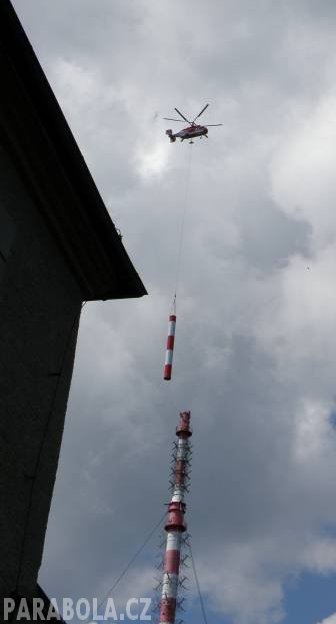

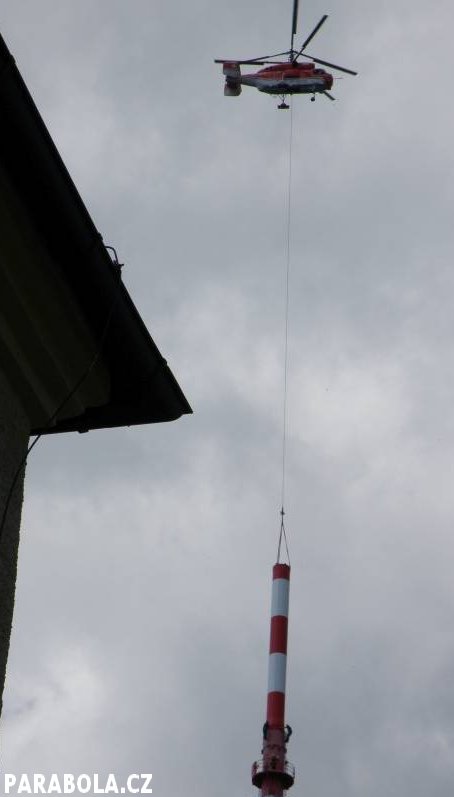

A už se nese nový kousek….. pohled od restaurace

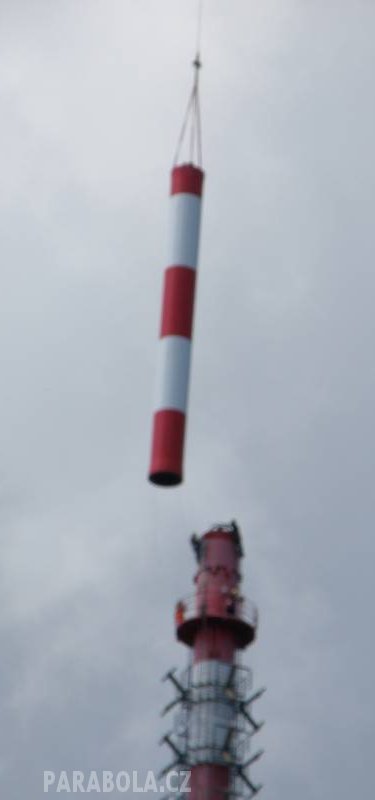

Ještě kousek…..

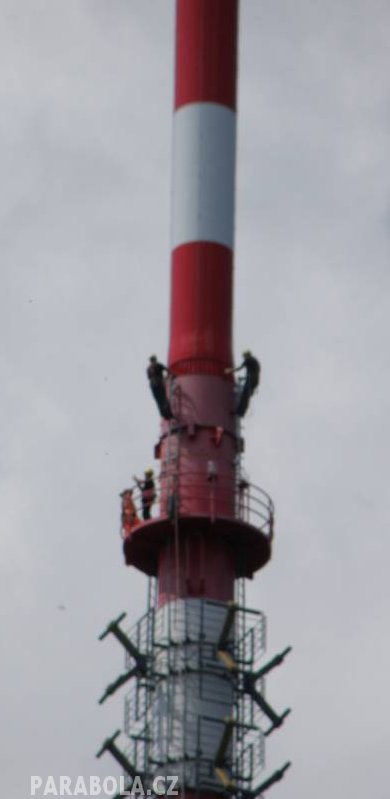

Usazování nového systému na přírubu.
Nový systém byl vrtulníkem vynesen ve třech fázích:
1/ Příruba pro přizpůsobení průměru nového korpusu.
2/ hlavní část korpusu s UHF systémem.
3/ vrchní hlavice s jímači a výstražným signalizačním světlem.
Nový systém dle rozměru tubusu obsahuje šestnáct bloků o třech, nebo čtyřech panelech.
Celý nový systém je ukrytý do laminátového korpusu, na výšku měří 18,8m.

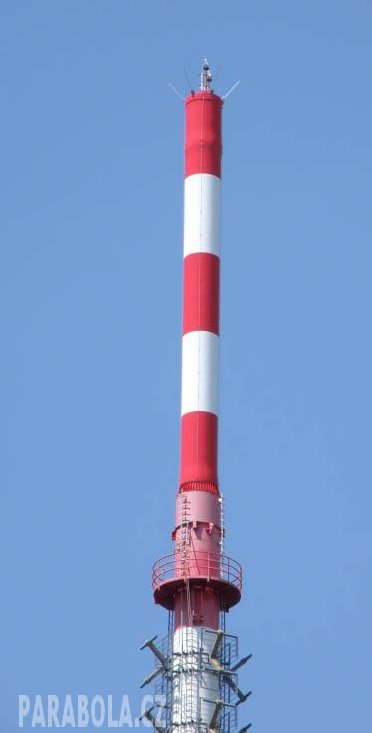

Pohled na nový systém Kathrein ukrytý v laminátovém tubusu.

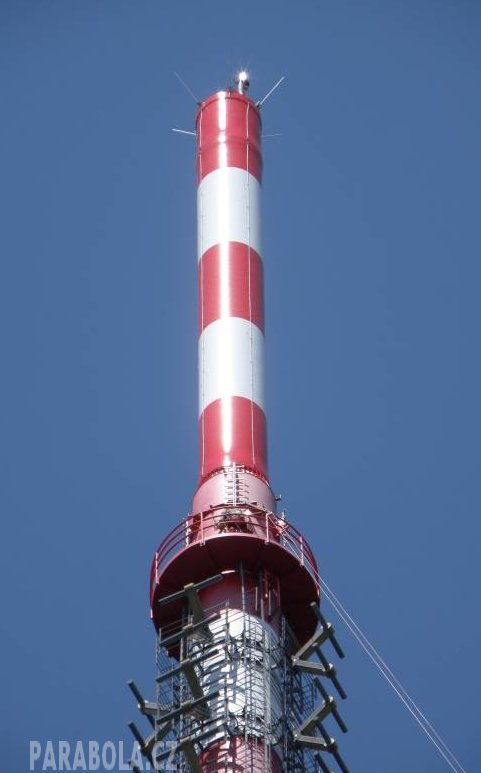

Nový UHF systém dominanty Blanského lesa…

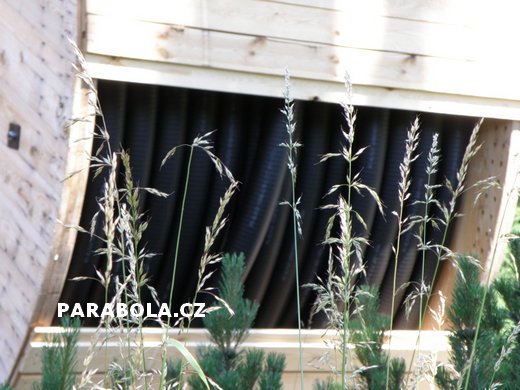

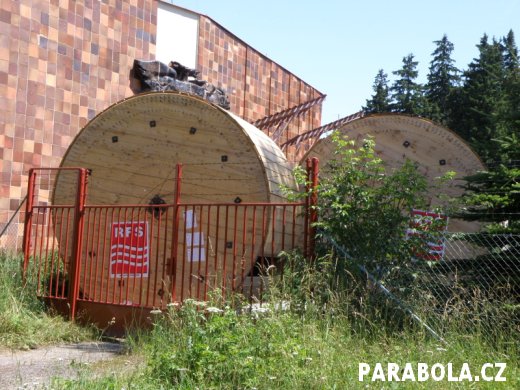

Nová kabeláž pro UHF systém

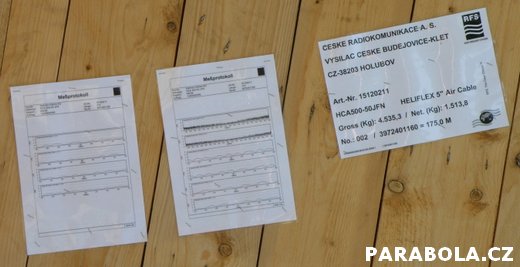

Technické parametry kabeláže
Celý demontážní a montážní proces trval necelé čtyři hodiny.
Za celou akci patří velký obdiv jak pracovníkům Českých Radiokomunikací, tak švýcarské posádce vrtulníku Kamov Ka-32.

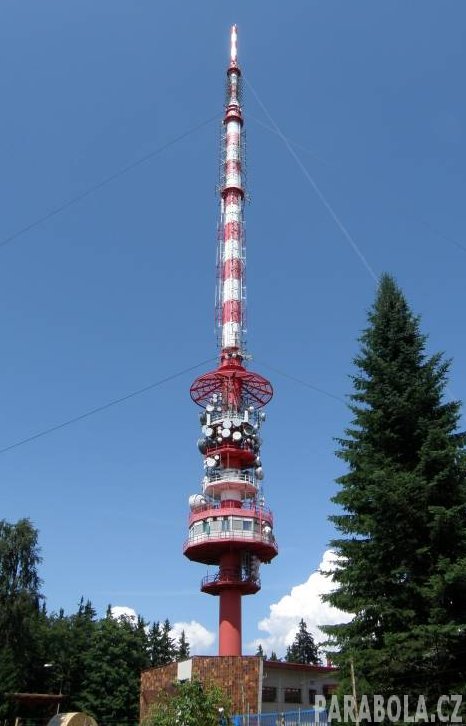

Vysílač Kleť 1084 m.n.m.
Nyní nám nezbývá nic jiného, než se těšit na „ostré“ spuštění celého UHF systému s vysílače na vrcholu Blanského lesa.
Saxon
