Nyní bych Vám rád představil tři modely DVB-T přijímačů (set-top-boxů). Protože základní vlastnosti jsou víceméně identické, zaměřil jsem se současně i na možnosti příjmu ne zrovna ideálních signálů – půjde o signály, jejichž příjem je možno považovat za dálkový (Krížava – k68, rakouské multiplexy na kanále 53 a 38), dále o signály z několika vysílačů (MUX2 – Brno/Pálava kanál 40, jev zvaný pre-echo) a příjem signálu v místě, kde je velké množství odrazů (mux1 z vysílače Kojál).

Půjde o test přijímačů Topfield 6000T, Koscom DTR 4510 a DI-BOX T22 se zaměřením na příjmové vlastnosti v ne zrovna ideálních podmínkách.

Příjmové místo bude Boskovice a Žďárná. V Boskovicích byl otestován problémový příjem z vysílače Kojál na kanále 29, ve Žďárné vše ostatní.

Na čem se testovaly příjmové vlastnosti (zkouška proběhla se signálem bez zesilovače – přímo na anténě, se zařazeným zesilovačem 20 dB a s použitím útlumového článku 0-20 dB):

Boskovice, Kojál, kan.29	43dBuV	ChBER 3,6E-2	PVBER 1,7E-6	MER 21dB	odrazy
Žďárná. Hády, kan. 40	40dBuV	ChBER 6E-3	PVBER 3E-8	MER 24dB	Pre-echo - Hády/Pálava
Žďárná, Hády kan. 59	34dBuV	ChBER 2E-2	PVBER 6,2E-7	MER 21dB	Nízká úroveň signálu
P3TV	32dBuV	ChBER 3,6E-2	PVBER 3E-7	MER 17dB	QPSK modulace
Reg.Rak.MUX kan.53	37dBuV	ChBER 4E-2	PVBER 2E-7	MER 19dB	Modulace 16QAM
Slovensko Krížava k68	30dBuV	ChBER 2E-1	PVBER 4,7E-4	MER 17dB	Slabý signál pod hranicí pro 64QAM

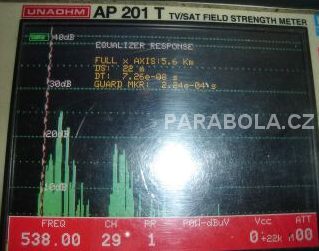

Pro názornost ještě jak vypadá problémové místo s odrazy – kanál 29. Kojál (měření impulsní odezvy):




Nyní stručný popis testovaných přijímačů :

1/ Topfield 6000T




Základní parametry dle výrobce :
Modulace: MPEG-2, QPSK, 16 a 64QAM
Frekvenční rozsah : 174-230 a 470-862MHz
Citlivost : -78 až -20 dBm
Počet předvoleb : 2000
Napájení aktivní antény nebo předzesilovače 5V/100mA
České menu a EPG, barva stříbrná

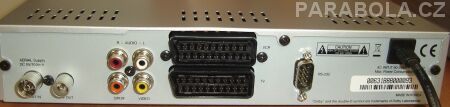

Přípojná místa :




Anténní vstup a výstup IEC konektor
TV a VCR SCART
A-V výstup na konektorech CINCH
SPDIF audio výstup na konektoru CINCH
RS232 konektor pro aktualizaci firmware

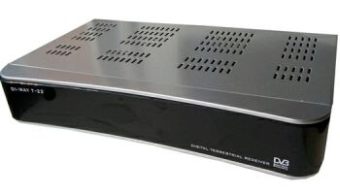

2/ DI-BOX T-22




Základní parametry dle výrobce:
Modulace: MPEG-2, QPSK, 16 a 64QAM
Frekvenční rozsah : 174-230 a 470-862 MHz
Počet předvoleb : 1000
Rozsah modulátoru : 21. - 69. kanál
Napájení aktivní antény nebo předzesilovače 5V
České menu a EPG, barva stříbrná
Citlivost : neudává se

Přípojná místa :




Anténní vstup a výstup IEC konektor
Výstup modulátoru
TV a VCR SCART
SPDIF audio výstup na konektoru CINCH
RS232 konektor pro aktualizaci firmware

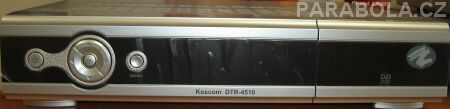

3/ Koscom DTR-4501




Základní parametry dle výrobce :
Modulace: MPEG-2, QPSK, 16 a 64QAM
Frekvenční rozsah : 174-230 a 470-862MHz
Citlivost : -75 až -20 dBm
Počet předvoleb : 1000
Rozsah modulátoru : 21. - 69. kanál
Napájení aktivní antény nebo předzesilovače 5V
České menu a EPG, barva stříbrná

Přípojná místa :




Anténní vstup a výstup IEC konektor
Výstup modulátoru
TV a VCR SCART
A-V výstup na konektorech CINCH
SPDIF audio výstup na konektoru CINCH a optika
RS232 konektor pro aktualizaci firmware

Všechny přijímače mají numerický displej, zobrazující v pohotovostním stavu hodiny a za provozu číslo předvolby. Topfield a Koscom mají navíc na čelním panelu tlačítka pro základní obsluhu – zapnutí/vypnutí a přepínání programů. Koscom má navíc tlačítka pro ovládání hlasitosti a pro přístup do hlavního menu. Všechny boxy jsou v cenové hladině kolem 1100,-Kč, mírně dražší je Koscom 4501.

Obsluha přijímačů
všechny přijímače mají české menu. Ladění je víceméně stejné, jednoduché. Všechny přijímače mají úvodní instalační obrazovku, kde je možné vybrat základní parametry – jako je např. Jazyk menu, napájení antény apod... Poté se přejde do menu ladění, přijímač provede automatické ladění a uložení stanic do paměti.

Hlavní menu přijímačů je jednoduché, obsahuje vždy jen několik voleb – víceméně ladění, nastavení, uspořádání programů a informace (verze FW, reset do továrního nastavení apod...)

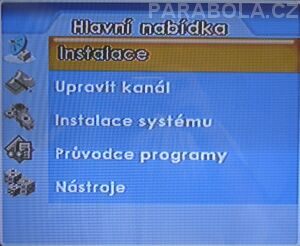

Hlavní menu DI-BOX 22

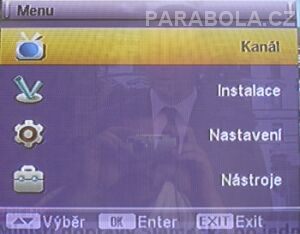

Hlavní menu Koscom 4501




Hlavní menu Topfield 6000T




Jak se přijímače chovaly v příjmovém testu
Chtěl jsem se podívat na použuté tunery, nicméně záruční nálepka na Topfieldu tomu zabránila. I tak jsem kouknul na použitý tuner v Koscomu – zde byl použit tuner ALPS. V DI-BOXU jsem výrobce na tuneru nenalezl. Co je v Topfieldu tedy nevím.

Jako první jsem provedl test v Boskovicích. K dispozici byl signál z Kojálu na kanále 29. Signál je slabý a ještě značně znehodnocen odrazy (viz měření impulsní odezvy na obrázku výše).

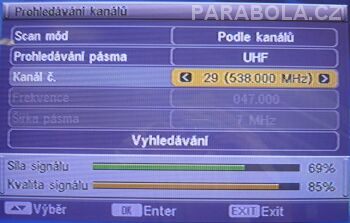

DI-BOX po zvolení manuálního ladění kanálu 29 ukázal po chvíli kvalitu signálu kolísající mezi 79-82 procenty, použití zesilovače 20 dB nemělo žádný vliv na procentuální zobrazení kvality signálu. Po zařazení útlumáku (bez zesilovače) se kvalita neměnila až po úroveň cca 33 dBuV. Poté skokově spadla na 30% a při 30 dBuV na nulu. Naskenování proběhlo bez problémů a příjem byl stabilní, i když na hranici.

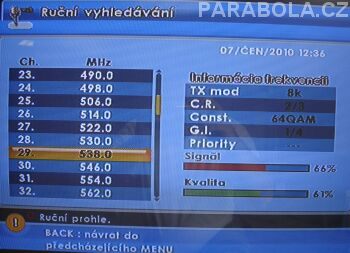

Koscom se choval obdobně – po zvolení kanálu 29 během chvilky detekoval parametry signálu (modulace, ochranný inteval,...) a ukázal kvalitu kolísající mezi 57-62 procenty. Po rychlém naskenování byl možný nerušený příjem. Prahová citlivost byla rovněž kolem 32dBuV. Naskenovat stanice v muxu bylo možné ještě při 30dBuV, ale příjem již možný nebyl – kostečkování.

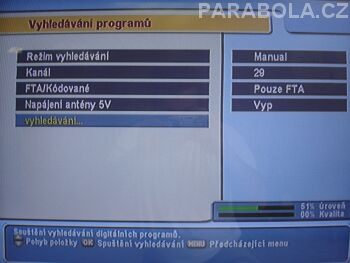

Zajímavě se choval Topfield – po zvolení manuálního ladění kanálu 29 ukázal sílu signálu 60%, ale kvalita se nepohla z nuly. Po chvilce občas skočila na 30, občas 60 procent. Po několika pokusech se podařilo naskenovat mux, ale příjem možný nebyl. Vliv nemělo ani zesílení ani utlumení signálu. Prostě množství odrazů zcela znemožnilo příjem s tímto přijímačem.




Druhý test jsem provedl na svém domácím rozvodu. V rozvodu mám signály z 8 multiplexů, 1 multiplex není v rozvodu (slovenské DVB-T, slabý signál, zatím jen na testy). Jeden multiplex je DVB-T2 na k65, takže ten vynechám. V rozvodu mám tedy signály 4 rakouských multiplexů (kanály 21, 31, 53 – modulace 16QAM, kanál 38 – modulace QPSK a české muxy z Kojálu, kanál 29 a z Hádů kanál 40 a 59). Dále mám hraniční možnost příjmu kanálu 68 z Krížavy.

Jako první jsem zkusil kanál 40 a 59. Na kanále 40 je rušení ze dvou vysílačů – Hády a Pálava, dochází tedy k jevu, zvanému pre-echo. Všechny boxy si s těmito kanály poradily víceméně stejně, čekal jsem co Topfield, který pohořel na rozbitém signálu v Boskovicích. S naskenováním měl poněkud problémy, chvíli mu trvalo než zobrazil obsah muxu na kanále 40, ale následný příjem byl již stabilní a bez výpadků. Se slabým signálem (s 64QAM modulací) si poradily všechny boxy stejně.

S příjmem silných signálů na kanálech 21 a 31 s 16QAM modulací neměl problém žádný z boxů, stejně jako s příjmem nejslabšího signálu na kanále 53.

Zajímavý byl opět příjem slabého signálu s QPSK modulací na kanále 38. Ačkoliv parametry jsou docela slušné, odrazy nebo echo neměřitelné, byly opět rozdíly v příjmu. DI-BOX i Koscom naskenovaly program P3Tv ihned bez problémů, Topfield opět až ne několikátý pokus a příjem byl často doprovázen rozpadem obrazu (cca 1-2 za minuty výpadek), což mě docela zaujalo, neboť se opět choval zcela identicky jak přímo na anténě (32 dBuV na vstupu tuneru) tak v rozvodu, kde je signál zesílen a na zásuvce je 57dBuV. Jestli kombinace slabého signálu na hranici šumu a QPSK modulace, nevím.

Poslední lahůdka byl signál na k68 z Krížavy. Signál není zatím v rozvodu, testoval jsem přímo na anténě a poté s 14dB předzesilovačem v anténě. Přímo na anténě jediný Koscom 4501 naskenoval obsah muxu, ale příjem možný nebyl. Po zesílení všechny přístroje dokázaly naskenovat multiplex a příjem byl možný na všech s občasnými výpadky. Nejlépe dopadl Koscom – minimum výpadků v příjmu, víceméně sledovatelný obraz. Jen o něco hůř na tom byly zbylé dva.

Co se citlivosti tunerů týká, byly výsledky víceméně shodné. Nedá se napsat, že by některý z přijímačů byl výrazně horší. Horší bylo chování přijímačů v prostředí s mnoha odrazy. Zde zcela propadl Topfiled 6000T, který nedokázal naskenovat programy vůbec, zatímco zbylé dva byly schopné normálního provozu. Zajímavý by byl pokus při příjmu na pokojovku někde v městské zástavbě v blízkosti silného vysílače.

Konstrukčně nejlépe provedený mě přijde Koscom – dizajn skříně je stejný jako u starších sat.modelů řady 3510 a Openboxů (ovladač má jiné kódy, takže je možné použít oba dva přístroje), ale co se mě líbí nejvíc je vnitřní provedení – samostatný oddělený zdroj s dostatečně dimenzovanými součástkami. Bohužel kondenzátory jsou použity ty levnější, což je překvapující, neboť jeho satelitní bratříček má použity velmi kvalitní kondenzátory Nippon Chemicon a je fakt, že na zdroje u přijímačů SDx3510 je minimum reklamací a když tak po dlouhé době. Co je v Topfieldu nevím (záruční pečeť), jen doufám že zdroj je kvalitnější než u satelitního 6000CR. DI-BOX je konstrukčně na jedné desce vč. zdroje, chlazení obstarává jen dostatek otvorů na vrchní stěně přístroje. Za cca 16 měsíců jsem měl na DI-WAY a jeho nástupce DI-BOX minimum reklamací.

Vnitřní provedení DI-BOXu a Koscomu :

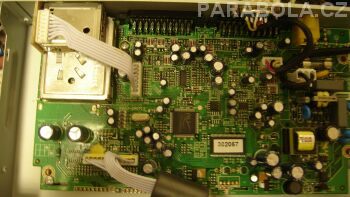

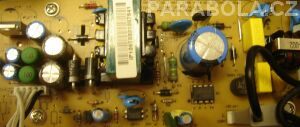

Board a zdroj Koscomu

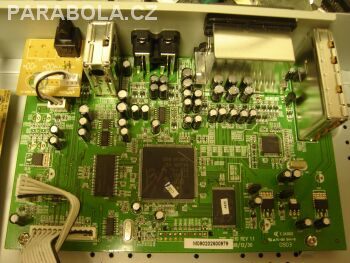

Vnitřní provedení DI-BOXu






Závěrem – docela vyrovnané příjmové výsledky, až na problém s odrazy u Topfieldu 6000T. Citlivost víceméně shodná, obsluha jednoduchá. Velmi dobrým a vzhledem k poměru ceně/výbava/kvalita je jednoznačně DI-BOX T22. Jedinou nevýhodou je snad jen absence alespoň třech tlačítek pro základní obsluhu.

Všechny tři boxy mají prahovou citlivost kolem 32 dBuV, což odpovídá udávaným parametrům (u DI-Boxu se citlivost neudává, ale dle testu je obdobná). Rozdílné je chování na signálu, který není zrovna učebnicový. S běžným pre-echem si poradily všechny tři, Topfield měl při signále znehodnoceném odrazy problémy s příjmem. Před časem jsem tu měl ještě přijímač značky Fuba, přesný model si nepamatuju. Ten měl problém i s příjmem kanálu 40 – preecho. Naskenování se podařilo, ale v obraze byly pravidelné výpadky. Stejně se choval i starší Schwaiger DSR FM 500-T.

Výrazně horší tunery mají boxy, prodávané pod značkou ORAVA a GOGEN a praděpodobně i jejich modifikace. Tyto značky nemontuji (proto nejsou ani v testu), neboť při jejich instalacích u zákazníků jsem kromě míst s extra dobrým signálem (kterých na jihu moravy není mnoho) byly vždy problémy. Tunery měly problém jak s úrovní signálu – výše zmíněné nefungovaly stabilně při úrovni pod 50dBuV a při odrazech v signálu se chovaly podobně jako Topfied 6000T. Tam, kde boxy značek Comag, DI-BOX, Topfield jedou, mají boxy výše uvedených značek problém multiplex vůbec naskenovat.

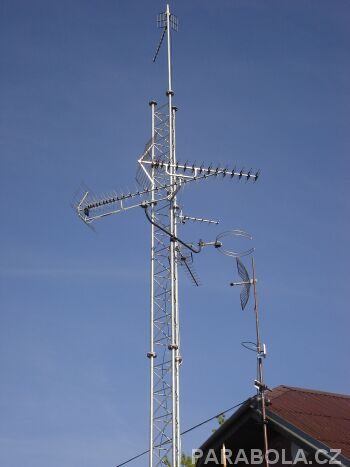

Zdroj DVB-T signálu:




Radomír Kovář
