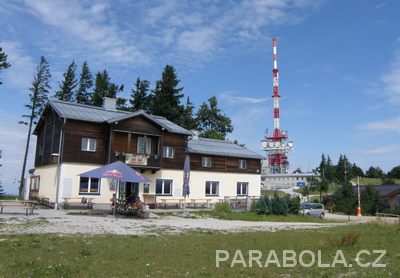

Na vrcholu u vysílače je i restaurace, kde se můžete příjemně občerstvit.
Pohled z Gaisbergu na Salzburg
Na Gaisbergu se zrovna prohánějí čeští paraglidisté z Teplic.
Ani paraboly na Gaisbergu nechybí...
Vysílač Gaisberg /Rakousko/ – 1287 m.n.m.
Za konzultaci při přípravě textu děkuji Davidu Křížovi.
Tolik reportáž o návštěvě na vysílači Gaisberg.
Saxon
Budu rád, když se na tomto seriálu bude podílet i někdo další z čtenářů.
Dnešní díl je věnován vysílači GAISBERG, který leží na mohutné zalesněné hoře, východně od nedalekého rakouského města Salzburg.

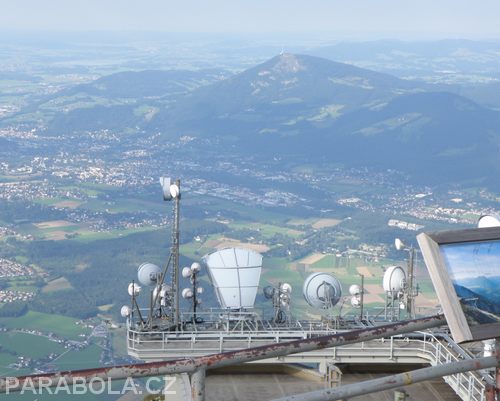

Pohled z vrcholu Untersberg - 1 927 m.n.m.
Vlevo město Salzburg, vpravo na kopci vysílač Gaisberg
Provozovatelem vysílače Gaisberg je stejně jako u všech ostatních hlavních rakouských vysílačů společnost ORS, dceřiná společnost rakouské veřejnoprávní televize ORF.
100 metrový ocelový stožár vysílače Gaisberg má základy ve výšce 1287 m.n.m.
Byl vystavěn v letech 1956 až 1957, v roce 1981 byl upraven do nynější podoby.

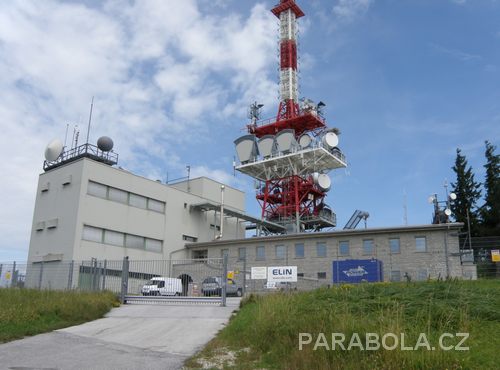

Areál vysílače Gaisberg – hlavní brána
V roce 1957 byla stavba vysílače Gaisberg pokřtěna i ve filmu, jeho výstavba se promítla ve filmu režiséra Haralda Reinla „Princezna ze St.Wolfgangu“.
Signál vysílače Gaisberg pokrývá území se zhruba 4 000 000 obyvatel. Stabilně se dá chytat DVB-T vysílání i u Českých Budějovic /Hrdějovice, Hosín/. Bohužel, druhý Multiplex je v konfliktu s regionálním MUXem K29 ze Včelné.
Příjem VKV rozhlasových stanic z Gaisbergu je na Jihu Čech běžnou záležitostí.
Na stometrovém stožáru se nacházejí tři hlavní, všesměrové, vysokovýkonové anténní systémy.

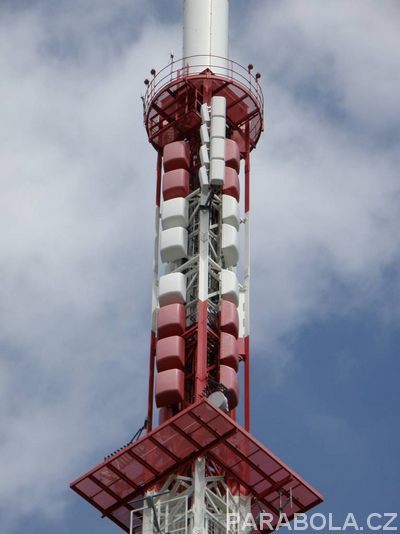

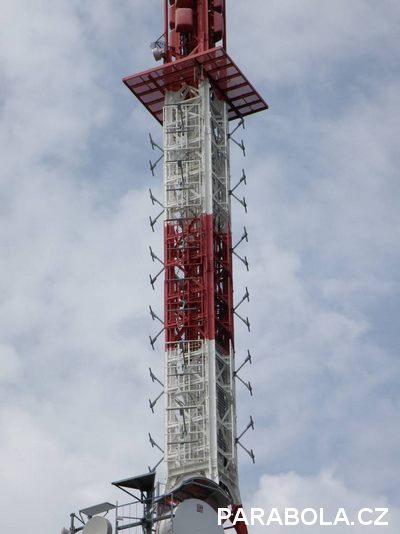

Horizontální VKV systém z dipólů Kathrein
V současnosti nevyužívaný VHF3 systém

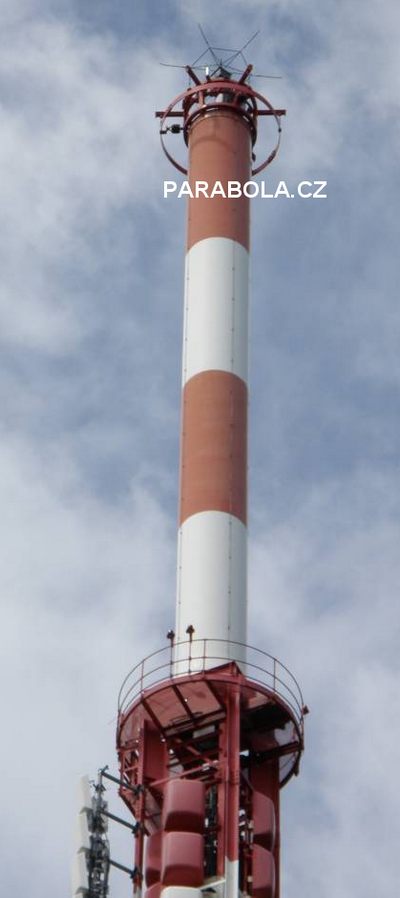

UHF systém Kathrein v ochranném cylindru
Na třicátém pátém metru stožáru začíná všesměrový systém pro VKV vysílání, ve výšce 54 metrů začíná všesměrový systém pro pásmo VHF3 /v současnosti se nevyužívá/ a ve výšce cca 80 metrů je nainstalován UHF systém pro DVB-T. Jedná se o produkt rosenheimské firmy Kathrein, který je ukryt ve známém cylindru GFK.
Na stožáru je několik dalších menších anténních systémů, jedná se především o vertikální UHF sestavu pro DVB-H, která je orientována výhradně na pokrytí města Salzburg, které leží přímo v údolí pod vysílačem.

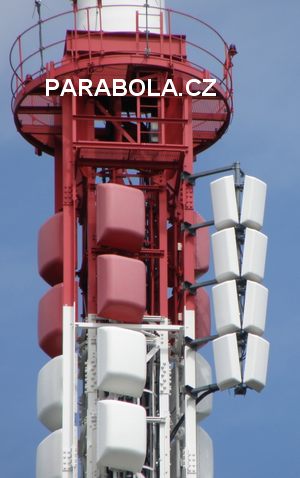

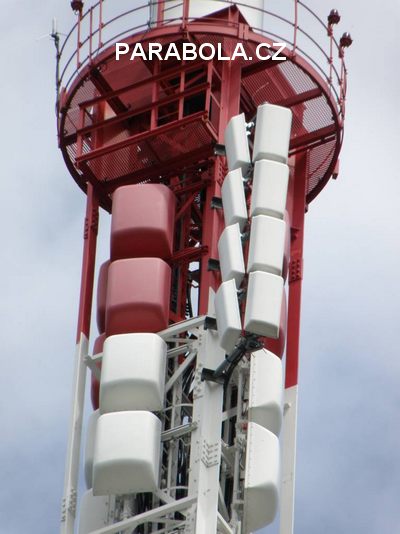

Horní část všesměrového systému VHF3

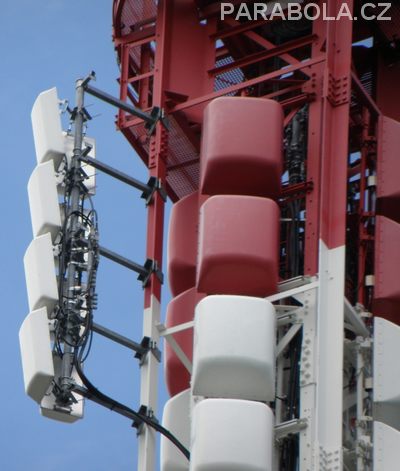

a osm malých rakviček pro DVB-H, které pokrývají město Salzburg
Malé bílé rakvičky pro vertikální vysílání DVB-H na K47 /pro mobilní telefony/
Mimo jiné je zde ještě malý VKV systém pro nízkovýkonové vysílání a rovněž dvě VKV jednotky pro cirkulárně polarizované vysílání, pro městské rádia. Vše z produkce firmy Kathrein /SRN – Rosenheim/.

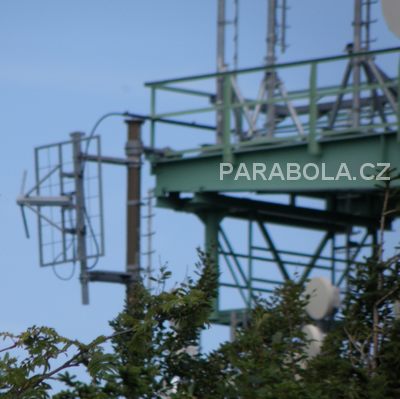

Cirkulární dipól pro městské vysílání rádia ENERGY 94,0MHz
Na Gaisbergu je i několik systémů pro služební komunikaci záchranných složek /horská služba apod/.

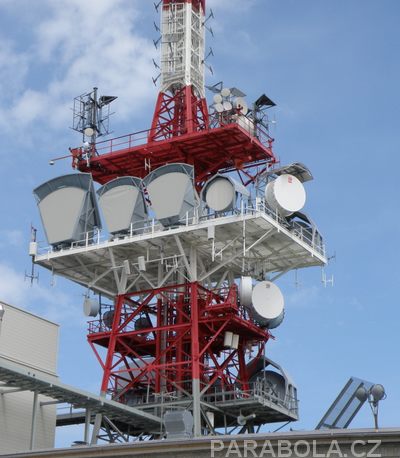

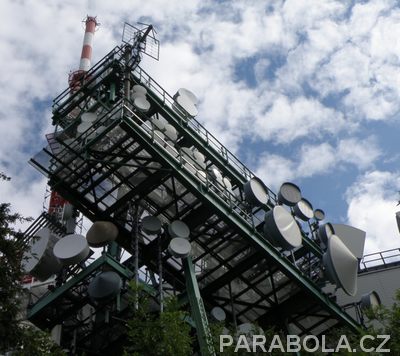

Instalační rampa vysílače Gaisberg /vlevo cirkulární VKV dipól/

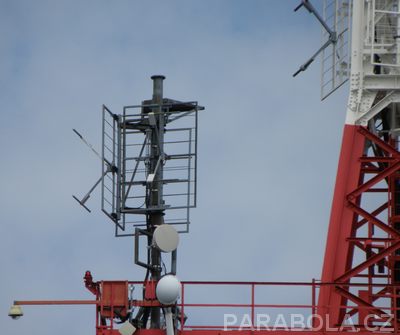

Malý VKV systém pro Radio Oberosterreich 101,2MHz
Distribuční síť signálů na vysílač obhospodařuje společnost TELEKOM Austria, jako záložní systém funguje satelitní trasa DVB-S a jako další možnost zálohy slouží reléová trasa z vysílačů Jauerling/Saknt Polten/ a Lichtenberg/Linec/.
Všechny technologie na vysílači Gaisberg jsou napájeny z 30kV sítě salzburského energetického rozvodu. Jako záložní napájecí systém zde slouží dva synchrogenerátory, které jsou poháněny dvěma dieselovými motory o výkonu 487kW. Celá záložní sestava je schopna dodat příkon 650kVA. Obě jednotky jsou napájeny z nádrže pro 10 000 litrů nafty.

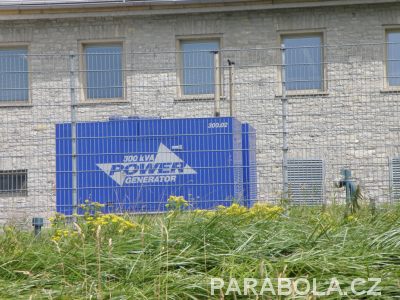

Záložní napájecí systém elektrické energie v areálu vysílače
Přehled VKV stanic, které vysílají z vysílače Gaisberg:
název stanice | kmitočet | ERP | polarizace | diagram vysílání |
Osterreich 1 | 90,9MHz | 100kW | Horizontal | všesměrová |
Osterreich 3 | 99,0MHz | 100kW | Horizontal | všesměrová |
Radio Salzburg | 94,8MHz | 100kW | Horizontal | všesměrová |
FM4 | 104,6MHz | 100kW | Horizontal | všesměrová |
Antenne Salzburg | 101,8MHz | 10kW | Horizontal | všesměrová |
Radio Oberosterreich | 101,2MHz | 10kW | Horizontal | severovýchod |
Welle1 | 106,2MHz | 2kW | Cirkulární | všesměrová |
ENERGY | 94,0MHz | 267W | Cirkulární | západní směr |
Přehled DVB služeb, které vysílají z vysílače Gaisberg:
název | systém | kanál | UHF | ERP | polarizace |
MUX A | DVB-T | K32 | 80kW | Horizontal | |
MUX B | DVB-T | K29 | 80kW | Horizontal | |
MUX D | DVB-H | K47 | 13kW | Vertikal |
Regionální MUX C v DVB-T zatím z Gaisbergu nevysílá, stejně jako systém DAB-T, pro který by mohl být případně využit všesměrový systém VHF3, který sloužil pro analogové vysílání na E8.
Pokud se rozhodne vydat na vysílač Gaisberg osobně, máte hned několik možností.
My jsme se vydali pěšky. Pokud se rozhodne pro pěší túru, tak doporučuji se vydat ze Salzburgu po Gaisbergstrasse na toto parkoviště/dole na snímku/,
V tomto případě doporučuji velmi opatrnou jízdu automobilem, je nutné dávat pozor na protijedoucí vozidla, cesta je dost úzká. Na stejné parkoviště se dostanete i z výpadovky č.158, odbočka na Gugghenthal. Parkoviště na snímku je přibližně ve výšce 700 m.n.m., takže vás čeká na vrchol dalších cca 600 metrů převýšení. Celá lesní cesta je slušně značená a dá se vyjít volným tempem za hodinu a dvacet minut.

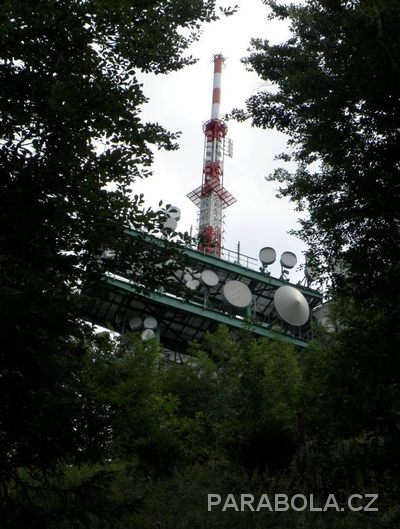

Pohled z konce pěší stezky, těsně pod vysílačem
Na Gaisberg se dá dostat také na kole, či automobilem. V tomto případě se vydejte přes čtvrť Oberwinkl. Zde se dostanete až na kruhové parkoviště přímo na vrcholu Gaisbergu.

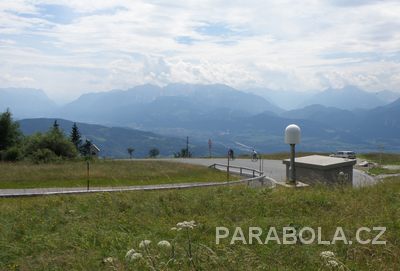

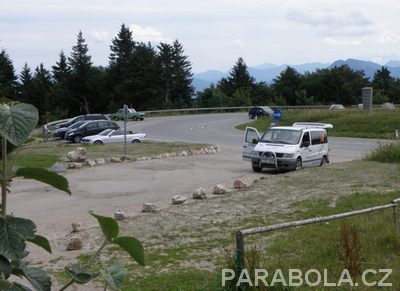

Parkoviště pro automobily a cesta pro cyklisty.
Přes Oberwinkl se dostanete i na dříve popisované parkoviště, ze kterého jsme se vydali na Gaisberg pěšky. Veškeré cesty přes Oberwinkl na Gaisberg jsou výborně značeny.
Na vrcholu u vysílače je i restaurace, kde se můžete příjemně občerstvit.
Pohled z Gaisbergu na Salzburg
Na Gaisbergu se zrovna prohánějí čeští paraglidisté z Teplic.

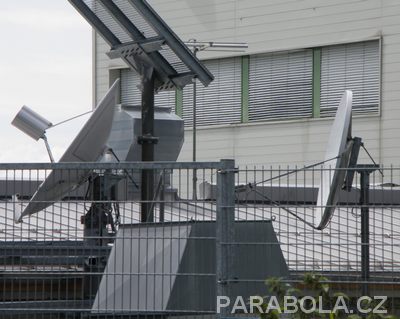

Ani paraboly na Gaisbergu nechybí...

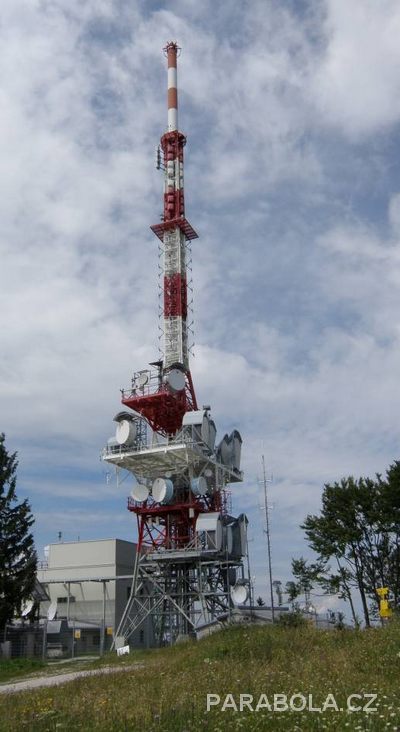

Vysílač Gaisberg /Rakousko/ – 1287 m.n.m.
Za konzultaci při přípravě textu děkuji Davidu Křížovi.
Tolik reportáž o návštěvě na vysílači Gaisberg.
