Po přístrojích Satlink, Openbox a Dreamsky míří na český trh další z řady malých měřících přístrojů – finderů - Profinder Combo DVB-S2/T2/C. Tentokrát se jedná o jinou koncepci než předchozí přístroje do ruky, neboť přístroj má rozměry 205 x 125 x 45 s váhou cca 750 gramů tak připomíná malý satelitní přijímač, to znamená že při měření musí buď viset na krku za dodávaný popruh nebo může být položen na příhodné místo. K napájení je použita Li-ion baterie 2600 mAh.

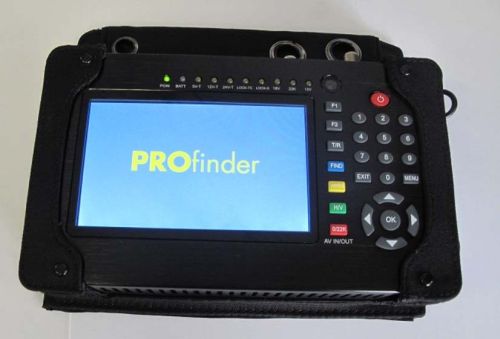

foto dovozce

Mezi hlavní vlastnosti přístroje řadíme:
• 5,3 palcový LCD displej
• Podpora HD MPEG-4 / H.264 standard
• S / S2 + T / T2 + C
• Spektrální analyzátor pro Satelit / Terrestrial / Cable
• Měření MER
• Měření BER
• Seznam kanálů Backup & Úpravy
• Unicable (SCR LNB)
• USB PVR
• Konstelační diagram
Technická data *
LNB/Tuner Input:
- Connector: F-Type
- Frequency Range: 950 MHz-2150 MHz
- Signal Level: -65 dBm~~-25 dBm
- LNB Supply: 13/18 V, max 400 mA
- LNB Switch control: 22 KHz
- DiSEqC: Vers. 1.0 / 1.1

S/S2 Demulator:
- Front End: S QPSK / S2 QPSK, 8 PSK
- Symbol Rate: 2 Mbps ~~ 45 Mbps
- SCPC and MCPC: Yes
- Spectral inversion: Auto conversion

RF TC/Tuner Input:
- Connector: F-Type
- Frequency Range: 110 MHz-862 MHz
- Signal Level: -93 dBm~~35 dBm
- ANT Suppy: 5, 12, 24V, max 50 mA

T/C Demulator:
- Front End: T2 QPSK, 16QAM, 64QAM, 256 / T QPSK, 16QAM, 64QAM /
C 16,32,64,128,256 QAN
- Channel Bandwidth: 6,7,8 MHz
Symbol Rate: C 0,2 Mbps~~7,22 Mbps

System resource:
- Processor: 450 MHz
- SDRAM: 256 MB
- Flash: 2 MB NOR + 128 MB NAND

Video Decoder:
- MPEG2: MPEG-2MP@ML, MPEG-2MP@HL
- MPEG4: MPEG-4 AVC/H264 HP@L4
- Date Rate: Up to 15M Bits/s
- Resolution: HDMI 1080P. 1080i, 720P, 576P, 576I

Audio Codec:
- MPEG 1.2 MP3. DD/DD+, AAC/AAC+, WMA9/WMA9pro

Serial interface:
- Connector: USB

Power Suppy:
- Li-oN Battery 2600 mAh
- Supply voltage: 11,1 V
- Charger: 90-240 V

Panel connectors:
- Digital tuner input: F-Type
*dle údajů výrobce

Dodávané příslušenství:
-návod v češtině
-napájecí adaptér
-adaptér do zapalovače
-ochranné pouzdro
-dálkové ovládání
-AV kabel

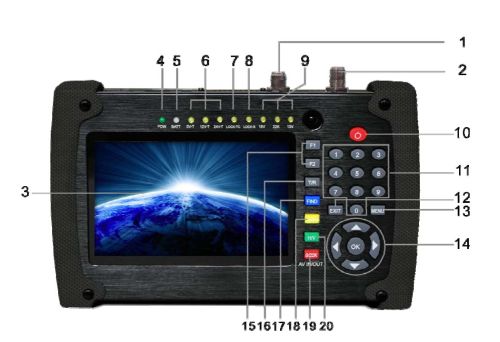

1. RF IN
2. LNB VSTUP
3. LCD displej
4. Power Light
5. Indikátor stavu baterie
6. 5V-T / 12V-T / 24V-T Light: indikace napájení zesilovače DVB-T 5,12,24V
7. LOCK-T / C
8. LOCK-S
9. 22K / 13V / 18V
10. POWER ON / OFF
11. Numerická klávesnice
12. EXIT
13. Tlačítko MENU
14.Pohyb v menu OK
15. F1,F2
16. T / R:
17. FIND snadné vyhledání satelitu
18. / DG Spektrální analyzátor
19. 0 / 22K / AV IN / OUT Rychlé tlačítko pro přepnutí výstupu 22K v nabídce DISH SETUP Nebo AV IN / OUT přepínač
20. H / V Rychlé tlačítko pro přepnutí 13 / 18V výstup v nabídce DISH SETUP

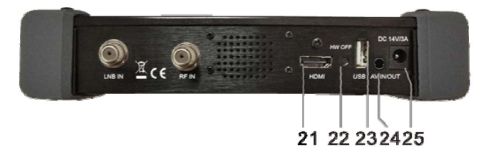

21. HDMI Audio a video výstup pro televizi s vysokým rozlišením
22. HW OFF
23. USB port Připojuje se pomocí USB disku pro upgrade. Zálohování seznamu kanálů.
24. AV IN / OUT
Audio a video vstup / výstup konektor
AV IN Audio L + video
AV OUT Audio L + R audio + video
25. Charge Port nabíjení

První seznámení se zařízením:

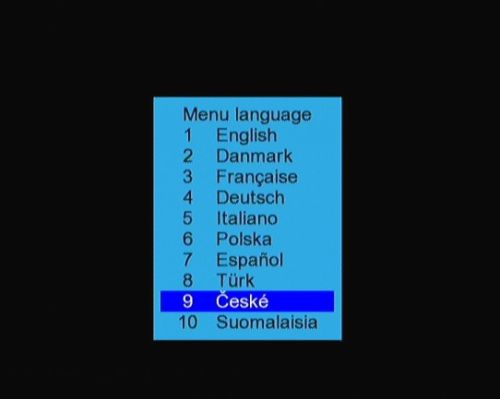

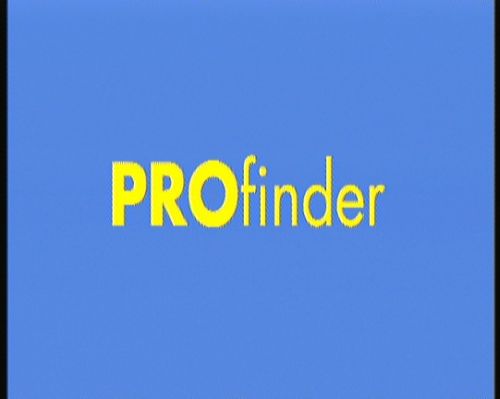

Po vybalení přístroje je tento dodáván v již v pouzdru a sám přístroj je robustní kovové konstrukce. Pro spuštění je nutno podržet na přibližně 3-4 sekundy tlačítko ZAP/VYP, po zapnutí nám přístroj nabootuje do 20 sekund na obrazovku, na které uvidíme základní menu přístroje. Po tomto prvním zapnutí jsem provedl úplné nabití baterie na 100 %. Toto nabití trvalo 4 hodiny, poté jsem zkontroloval verzi firmware v přístroji a protože nebyla aktuální, jal jsem se upgradovat. Systém upgrade velmi jednoduchý - na zformátovaný USB disk nahrát aktuální firmware v mém případě to bylo HW7181STCF_ST7111_LINUX_FINDER_CZECH_IMX_2014_07_22 , USB vložit do přístroje a v menu jsem našel položku upgrade, jeden stisk tlačítka OK a bylo hotovo, po rebootu jsem byl připraven k měření. Před tím jsem si však nastavil češtinu jako zobrazovaný jazyk.

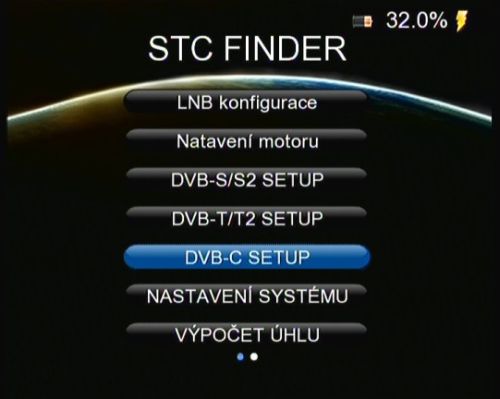

Úvodní obrazovka

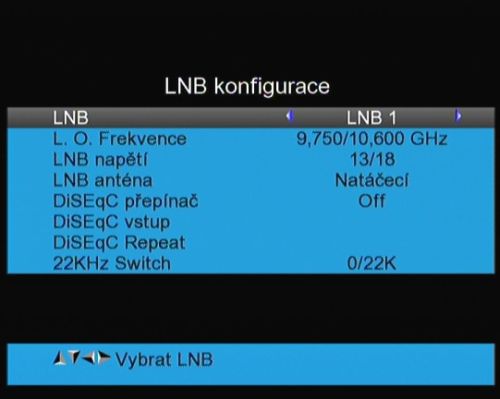

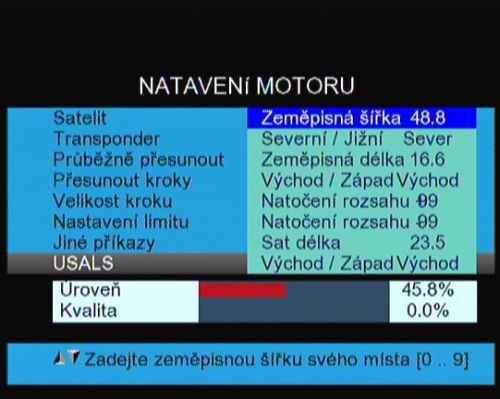

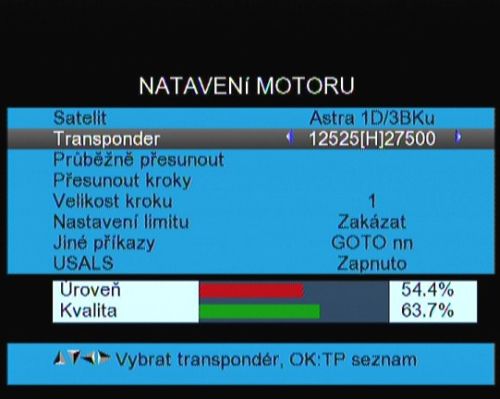

Z těchto obrázků je zřejmé co všechno můžeme se zařízením dělat- LNB konfigurace a Nastavení motoru– jak už název napovídá konfigurujeme LNB a máme možnost nastavit anténu, přístroj umí natáčet motorem a podporuje diseqc 1.0,1.1 a u motoru USALS a GotoX, ale také systém UNICABLE.

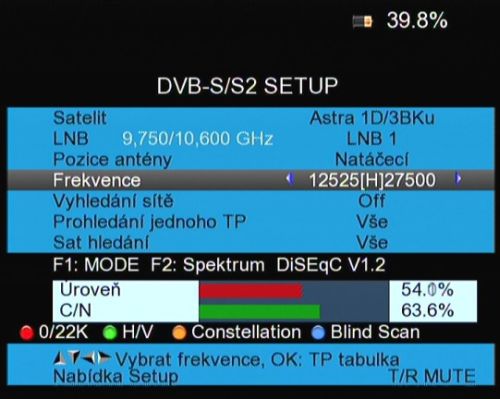

DVB-S/S2 Setup
- Vyhledání kanálů – síť, jeden TP, celý sat, blindscan

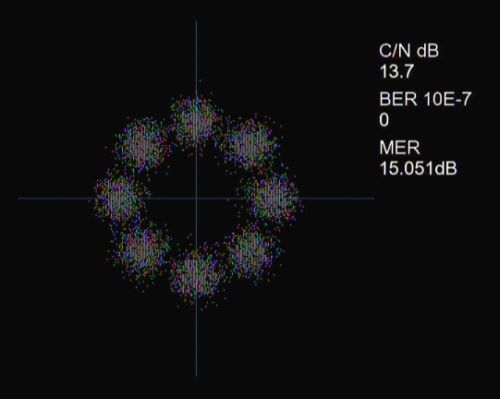

- Konstelační diagram

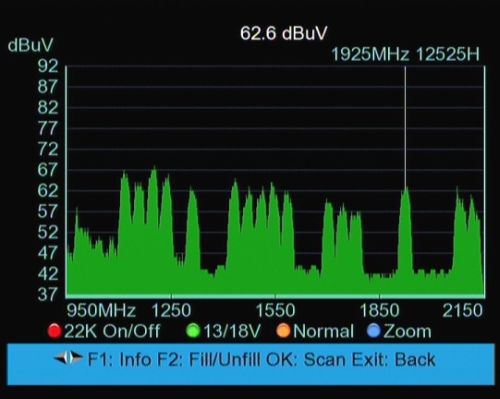

- Spektrum

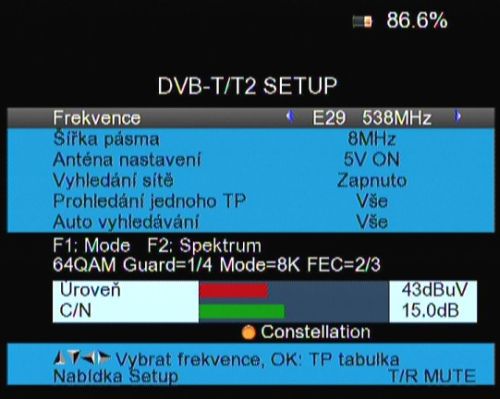

DVB-T/T2 setup
- Vyhledání kanálů – síť, jeden TP, auto

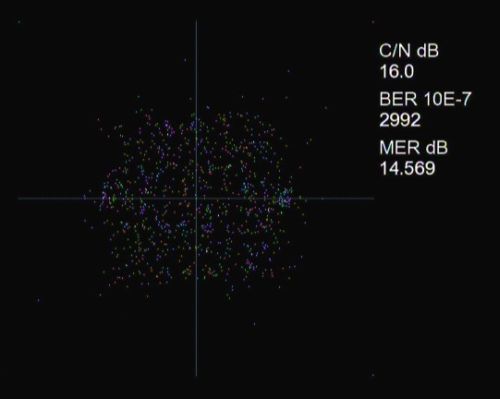

- Konstelační diagram

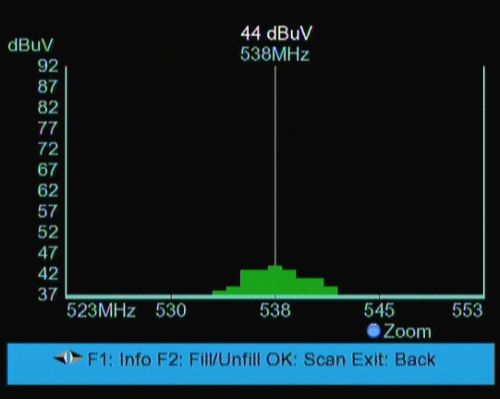

- Spektrum
- Možnost nastavení napájení 5V,12,24V

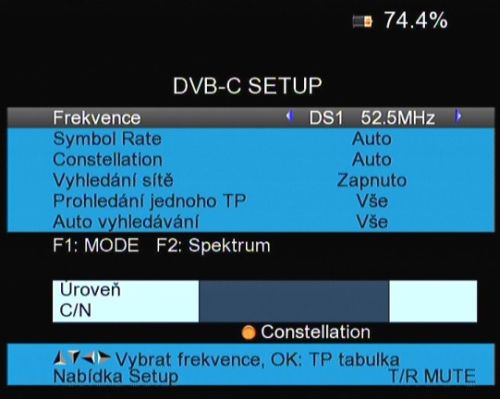

DVB-C setup
- Vyhledání kanálů – síť, jeden TP, auto
- Konstelační diagram
- Spektrum

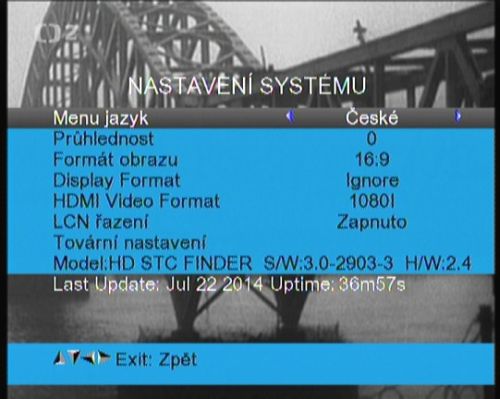

Nastavení systému:

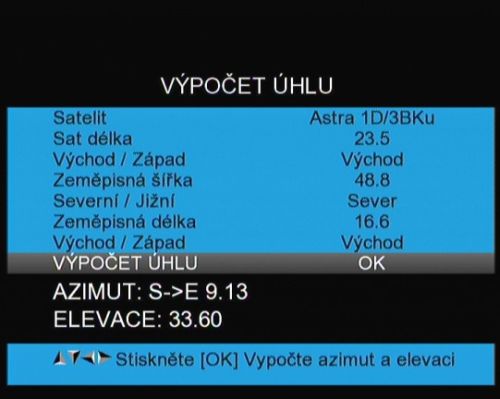

Výpočet úhlu:
Pomůcka pro nastavení azimutu a elevace paraboly, dle naší konkrétní pozice




MENU USB PVR

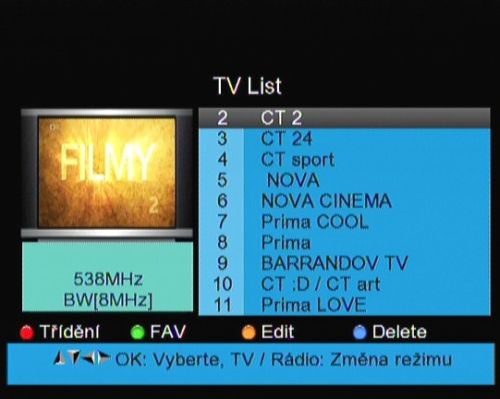

Úprava seznamu kanálů – editor kanálů, editujeme, mažeme, třídíme, přesunujeme. Můžeme si vytvořit vlastní seznam, který nám pomůže při dalším našem měření

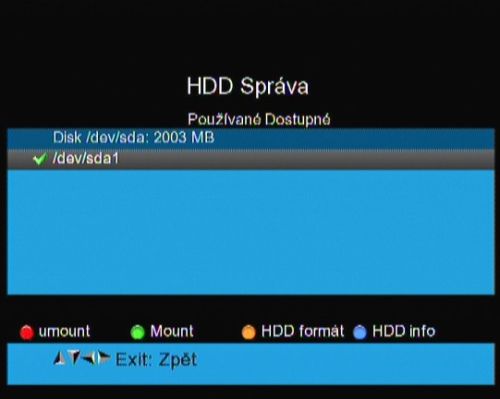

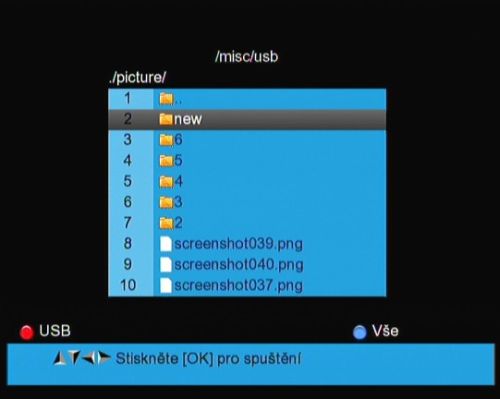

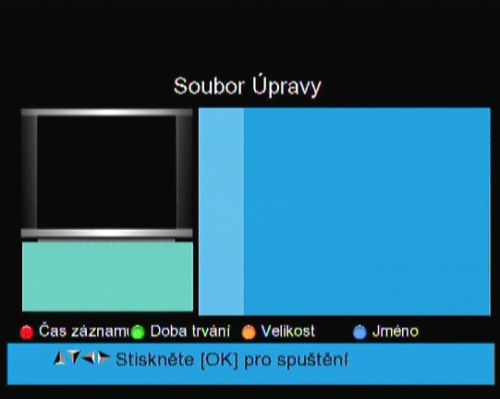

Další položky Soubor úpravy, media player a HDD správa fungují pouze při připojeném USB disku a myslím si pokud chceme toto zařízení nazývat měřícím přístrojem jsou úplně nepodstatné.










Vlastní použití:

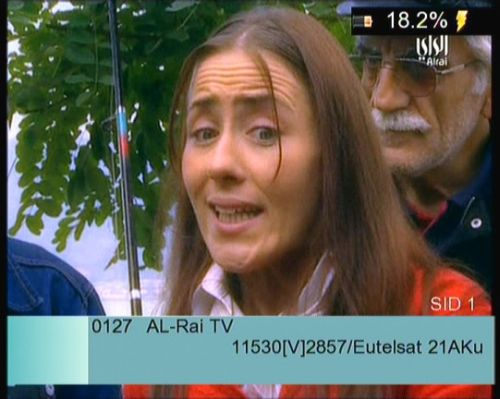

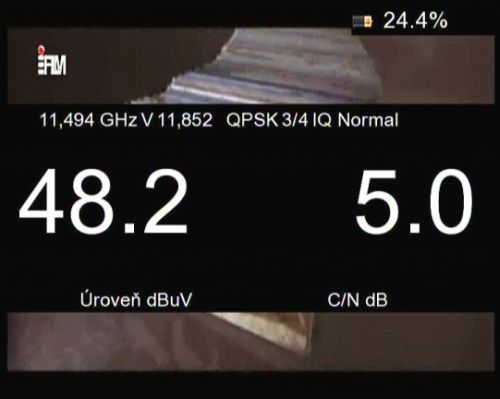

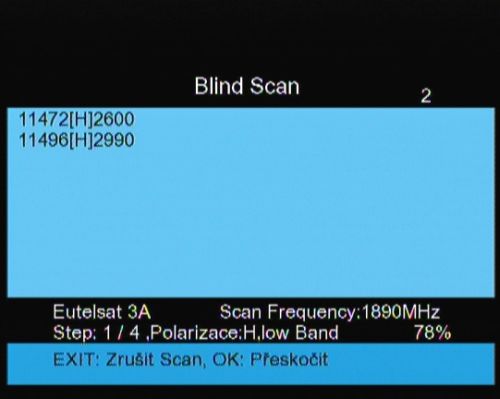

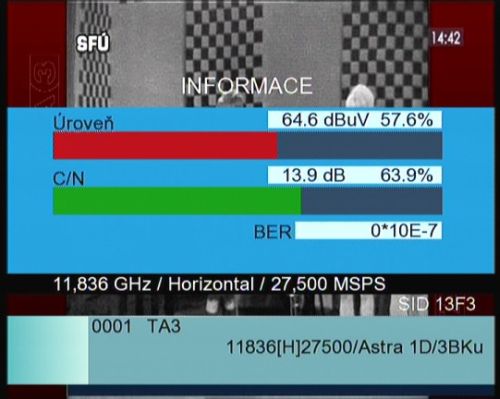

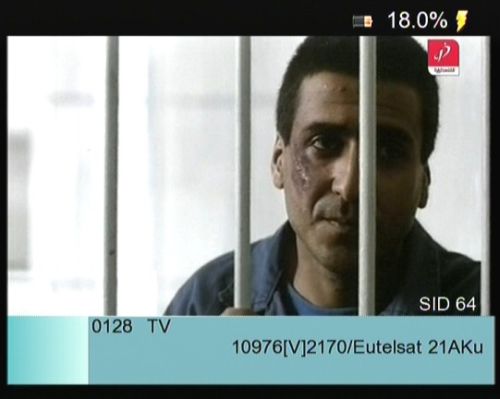

Finder jsem otestoval prakticky výdrž baterie cca 2,5 hodiny, měření DVB-S/S2/T/T2 nemá problém s nalezením uložených kanálů, u blinscanu finder pokud zadáte frekvenci z družice například 21,6 °E najde i 23,5°E, poradil si s nízkými symbolovými rychlostmi

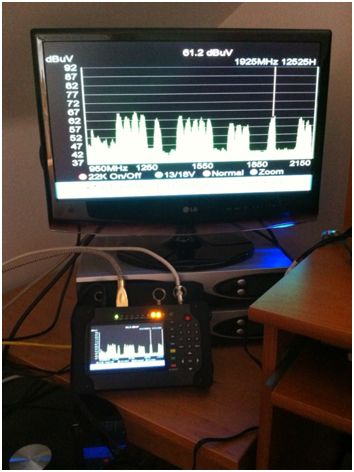

Disponuje HDMI výstupem a AV výstupem/vstupem.




Je dodáván s dálkovým ovladačem, který má identické klávesy jako samotný přístroj toto jsem ocenil jako velmi dobrou pomůcku při měření na střeše, kdy jsem měl přístroj položen ve stínu a od antény jsem jej ovládal pomocí DO, pokud však svítí slunce na LCD displeji bohužel nic neuvidíte, dle mého by to chtělo stínítko. Nalezení
požadovaného signálu je indikováno opticky i akustickým signálem.










Při vloženém USB jsem vyzkoušel i funkci nahrávání, toto funguje, avšak nahrávání ničím nezastavíte. Nahrává ve formátu *.cur. Pokud chcete zařízení použít jako terestriální přijímač, musíte si vyrobit kabel s přechodkou F-IEC.


Celé ovládání je intuitivní a velmi jednoduché, vzhledem k tomu že finder nedisponuje funkcí NIT, doporučuji jej před prvním měřením nastavit doma. Seznam kanálů si můžete jednoduše editovat v přijímači. Při používání tohoto zařízení si ve vlastním zájmu vytvořte vlastní seznam referenčních transpondérů pro jednotlivé družice.

Závěr

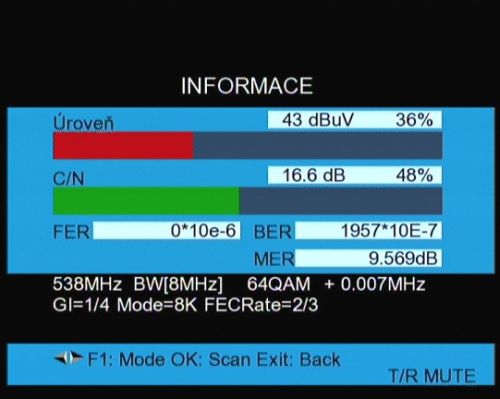

Finder může být dobrým pomocníkem amatérovi, pomocí něj dokáže jednoduché zařízení spolehlivě naladit případně specifikovat vzniklou závadu, pro profesionála může být pomůckou pro prvotní instalaci. Je to totiž malý triple přijímač vybavený funkcí spektrum a konstelačního diagramu společně se zobrazením hodnoty MER, BER ale také FER - frame error rate u DVB-T

Profinder Combo DVB-S/S2/T/T2/C dováží firma Intersat Ltd. a můžete jej zakoupit i v našem e-shopu.

Doporučená maloobchodní cena přístroje je 9290,- Kč.

Ing.Miroslav Pavelka
