Sasko spustilo DVB-T, Češi ladí signály ze zahraničí
| Tisk
Bydlíte v severních Čechách a máte od konce července problémy s příjmem analogové pozemní televize? Pravděpodobně jste na vlastní kůži pocítili, že Německo výrazně pokročilo v přechodu na digitální pozemní vysílání (označované zkratkou DVB-T). Sasko spustilo nedaleko českých hranic DVB-T multiplexy. Využívají nejen původní analogové kmitočty ale také frekvence zcela nové, které v příhraničních oblastech ruší české dokrývače a převaděče. S mírným odstupem se server parabola.cz vrací k této problematice a popisuje vlastní zkušenosti s příjmem německých multiplexů.
Tento region přechod na digitální vysílání dokončí 9. října 2007, kdy odstartuje DVB-T z měst Magdeburg, Brocken a Wittenberg.
V multiplexu ZDF přibude během podzimu další program - ZDFinfokanal a nahradí dosavadní MHP aplikace, které je možné využívat pouze na set top boxech s podporou MHP. Tyto přijímače jsou v porovnání se set top boxy se základním vybavením podstatně dražší a logicky se tedy předpokládá, že využití služby ZDF digitext najde minimální uplatnění.
▲ tab č. 1: Multiplexy v Sasku
▲ tab č. 2: Multiplexy v Sasku
▲ tab č. 3: Multiplexy v Sasku
Pokrytí Německa digitálním pozemním signálem popisuje výše uvedená mapa. Pro neznalé německého jazyka ještě vysvětlivky: Oranžové plochy označují oblasti s DVB-T multiplexy, oranžově šrafované jsou místa s pokrytím veřejnoprávních muxů. Světle modrá označuje oblasti, kde budou ještě letos spuštěny veřejnoprávní multiplexy.
Snahou veřejnoprávních televizí ARD a ZDF je do konce roku 2008 pokrýt signálem DVB-T muxů 90 procent německého území.
Mapa jasně dokazuje, že Německo - v porovnání s Českem - postupuje v přechodu na digitální vysílání mílovými kroky (Německo začalo odpojovat analogové vysílače v roce 2003 v Berlíně). Může za to především fakt, že pozemní vysílání sleduje v Německu malá část obyvatel. Většina tamních diváků přijímá TV a R programy ze satelitu či z kabelových sítí.
Po spuštění digitálního vysílání v Sasku se výrazně zlepšilo pokrytí DVB-T signálem nejenom německé území, ale také české - od severních Čechh až po ašský výběžek. Digitální vysílače používají velké výkony (20 kW až 100 kW), takže reálný příjem může být v ČR i daleko od hranic s Německem. Jistou výhodou je skutečnost, že německé digitální vysílače používají vertikální polarizaci a to umožňuje "odladit" některé slabší domácí vysílače.
Rozhodl jsem se, že nebudu nesahat na fixní směrovou anténu na DVB-T z Prahy, a raději vyzkouším příjem v terénu - v okolí města. Počasí navíc v minulých dnech bylo pro testy jako stvořené. Na cesty jsem si vzal notebook, mobilní DVB-T přijímač na USB včetně pokojové antény (bez zesilovače) a jelo se testovat.
Testování a hledání DVB-T multiplexů na Jičínsku (výpadovka na Mladou Boleslav) bylo pro mne jedním velkým dobrodružstvím - nevěděl jsem, na který kanál se mám při testování zaměřit a na kterém spíše očekávat signál. Z praktických testů jsem zjistil, že nejlépe se přijímá K27, který je v okolí "čistý" - neruší jej žádný analogový vysílač či převaděč. V paketu jsem našel regionální programy ARD (viz. tabulka č.2). Při nalezení nejsilnějšího signálu na K27 se mi podařilo naladit i mux na K36 s paketem programů ZDF. Třetí paket (K39) se mi v terénu nepodařilo zachytit a to zřejmě z důvodu rušení analogovým vysílačem z Prahy - Strahova. Pokud bych měl na cestě i směrovou anténu, naladil bych zřejmě i tento paket.
Úspěšné nalezení německých multiplexů je především zajímavé ze dvou důvodů - nebyla použita žádná výkonná anténa a ani žádný zesilovač a proto očekávám, že německé signály je možné v ideálních podmínkách přijímat i daleko od vysílačů. Samozřejmě za předpokladu, že v místě příjmu není na příslušných kanálech vysílač či převaděč.
Místo, kde byl proveden test, je zajímavé i z jiného důvodu: Na stejnou anténu jsem zachytil vše, co je v digitálu k dispozici - pražské multiplexy i Bukovou horu.
parabola.cz
5.8.2007
DVB-T v Sasku
Středoněmecká oblast, do které Sasko patří, začala digitalizovat v prosinci 2005 uvedením do provozu několika vysílačů a multiplexů ve městech Erfurt a Weimar (Výmar) ve spolkové zemi Durynsko a Halle a Leipzig (Lipsko) v Sasku. Další fáze digitalizace pokračovala až po více než 1,5 roce - letos. Dne 23. července 2007 v 6:00 hodin ráno bylo spuštěno digitální vysílání z dalších vysílačů: Chemnitz - Geyer, Chemnitz - Reichenhain, Schóneck, Dresden - Wachwitz, Löbau a Gera.Tento region přechod na digitální vysílání dokončí 9. října 2007, kdy odstartuje DVB-T z měst Magdeburg, Brocken a Wittenberg.
Programová nabídka
V provozu jsou tři multiplexy vysílané ze šesti stanovišť. Ve všech případech se jedná o veřejnoprávní multiplexy, privátní televize se přechodu na digitální pozemní vysílání neúčastní (je to pro ně příliš nákladné). Multiplex č.1 obsahuje programy známé ze satelitní nabídky ARD Digital - Das Erste, arte, Phoenix a Eins Festival, v muxu č.2 najdeme stanice ze satelitní platformy ZDF Vision - ZDF, 3sat a kombinovaný kanál KiKa a ZDF doku (KiKa vysílá od 6:00 do 21:00 hodiny, ve zbývajícím čase zde najdeme ZDF doku). Třetí paket obsahuje regionální kanály mdr, rbb, WDR, BR/HR (podle oblasti). Celkem je tak zde k dispozici 12 programů, které se vysílají na 11 programových pozicích.V multiplexu ZDF přibude během podzimu další program - ZDFinfokanal a nahradí dosavadní MHP aplikace, které je možné využívat pouze na set top boxech s podporou MHP. Tyto přijímače jsou v porovnání se set top boxy se základním vybavením podstatně dražší a logicky se tedy předpokládá, že využití služby ZDF digitext najde minimální uplatnění.
▲ tab č. 1: Multiplexy v Sasku
Kanál Kmitočet v MHz |
25 506 |
39 618 |
22 482 |
36 594 |
Programy | Das Erste, arte, Phoenix, Eins Festival | ZDF, 3sat, ZDFdoku/KiKa | ||
Umístění, výkon, polarizace |
Chemnitz-Geyer 50 kW vertikální Chemnitz-Reichenhain 20 kW vertikální Schöneck 50 kW vertikální |
Dresden-Wachwitz 100 kW vertikální Löbau 50 kW vertikální |
Chemnitz-Geyer 50 kW vertikální Chemnitz-Reichenhain 5 kW vertikální Schöneck 50 kW vertikální |
Dresden-Wachwitz 100 kW vertikální Löbau 50 kW vertikální |
Modulace FEC ochranný interval Kapacita [Mbit/s] |
64 QAM 2/3 1/4 19,91 |
64 QAM 2/3 1/4 19,91 |
64 QAM 2/3 1/4 13,27 |
64 QAM 2/3 1/4 13,27 |
▲ tab č. 2: Multiplexy v Sasku
Kanál Kmitočet v MHz |
27 522 |
29 538 |
32 562 |
Programy | mdr, rbb, WDR, BR | ||
Umístění, výkon, polarizace |
Löbau 50 kW vertikální |
Dresden-Wachwitz 100 kW vertikální |
Chemnitz-Geyer 50 kW vertikální Chemnitz-Reichenhain 20 kW vertikální Schöneck 50 kW vertikální |
Modulace FEC ochranný interval Kapacita [Mbit/s] |
64 QAM 2/3 1/4 19,91 |
64 QAM 2/3 1/4 19,91 |
64 QAM 2/3 1/4 19,91 |
▲ tab č. 3: Multiplexy v Sasku
Kanál Kmitočet v MHz |
25 506 |
22 482 |
27 522 |
Programy | Das Erste, arte, Phoenix, Eins Festival | ZDF, 3sat, ZDFdoku/KiKa | mdr, rbb, WDR, HR |
Umístění, výkon, polarizace |
Gera-Roschütz 50 kW vertikální |
Gera-Roschütz 50 kW vertikální |
Gera-Roschütz 50 kW vertikální |
Modulace FEC ochranný interval Kapacita [Mbit/s] |
64 QAM 2/3 1/4 19,91 |
64 QAM 2/3 1/4 19,91 |
64 QAM 2/3 1/4 19,91 |
Pokrytí DVB-T Německa

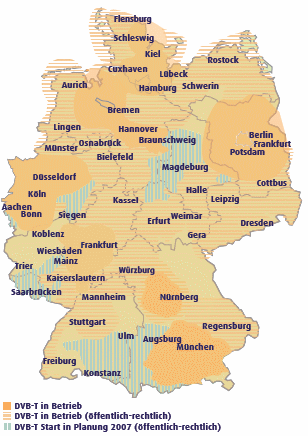

Pokrytí Německa digitálním pozemním signálem popisuje výše uvedená mapa. Pro neznalé německého jazyka ještě vysvětlivky: Oranžové plochy označují oblasti s DVB-T multiplexy, oranžově šrafované jsou místa s pokrytím veřejnoprávních muxů. Světle modrá označuje oblasti, kde budou ještě letos spuštěny veřejnoprávní multiplexy.
Snahou veřejnoprávních televizí ARD a ZDF je do konce roku 2008 pokrýt signálem DVB-T muxů 90 procent německého území.
Mapa jasně dokazuje, že Německo - v porovnání s Českem - postupuje v přechodu na digitální vysílání mílovými kroky (Německo začalo odpojovat analogové vysílače v roce 2003 v Berlíně). Může za to především fakt, že pozemní vysílání sleduje v Německu malá část obyvatel. Většina tamních diváků přijímá TV a R programy ze satelitu či z kabelových sítí.
Po spuštění digitálního vysílání v Sasku se výrazně zlepšilo pokrytí DVB-T signálem nejenom německé území, ale také české - od severních Čechh až po ašský výběžek. Digitální vysílače používají velké výkony (20 kW až 100 kW), takže reálný příjem může být v ČR i daleko od hranic s Německem. Jistou výhodou je skutečnost, že německé digitální vysílače používají vertikální polarizaci a to umožňuje "odladit" některé slabší domácí vysílače.
Rušení našich převaděčů DVB-T z Německa
Díky liknavosti České televize (ČT) přišla řada koncesionářů v severních Čechách a v ašském výběžku o kvalitní příjem programů ČT. Problém s rušením se týká také TV Nova. O startu digitálního vysílání u našich sousedů se vědělo předem a veřejnoprávní médium mohlo zhoršení příjmu předpokládat. Vše se řeší až nyní.Indikace rušení | Co je rušeno |
NOVA - Aš Háj | ATV K32 sekundár |
NOVA - Kopaniny | ATV K10 primár (ZCAS32) |
ČT1 - Kamenický Šenov | ATV K39 sekundár |
NOVA - Kamenický Šenov | ATV K28 primár (ZCPRY36) |
NOVA - Prysk | ATV K36 sekundár |
Velký Šenov 36 | ATV K36 sekundár |
ČT1 - Kraslice Sněžná | ATV K22 sekundár |
ČT1 - Aš Háj | ATV K22 sekundár |
ČT1 - Stříbrná | ATV K27 primár (ZCKRA22) |
Zkušenosti s příjmem
Na Jičínsku, kde se pohybuji, se analogové TV signály z Německa přijímaly spíše sporadicky a tak mne osobně zajímalo, zda bude možné naladit digitální pozemní vysílání (DVB-T) z Německa - zda existuje vůbec nějaká šance zde něco zachytit. Výsledky z terénu mne velmi překvapily.Rozhodl jsem se, že nebudu nesahat na fixní směrovou anténu na DVB-T z Prahy, a raději vyzkouším příjem v terénu - v okolí města. Počasí navíc v minulých dnech bylo pro testy jako stvořené. Na cesty jsem si vzal notebook, mobilní DVB-T přijímač na USB včetně pokojové antény (bez zesilovače) a jelo se testovat.
Testování a hledání DVB-T multiplexů na Jičínsku (výpadovka na Mladou Boleslav) bylo pro mne jedním velkým dobrodružstvím - nevěděl jsem, na který kanál se mám při testování zaměřit a na kterém spíše očekávat signál. Z praktických testů jsem zjistil, že nejlépe se přijímá K27, který je v okolí "čistý" - neruší jej žádný analogový vysílač či převaděč. V paketu jsem našel regionální programy ARD (viz. tabulka č.2). Při nalezení nejsilnějšího signálu na K27 se mi podařilo naladit i mux na K36 s paketem programů ZDF. Třetí paket (K39) se mi v terénu nepodařilo zachytit a to zřejmě z důvodu rušení analogovým vysílačem z Prahy - Strahova. Pokud bych měl na cestě i směrovou anténu, naladil bych zřejmě i tento paket.
Úspěšné nalezení německých multiplexů je především zajímavé ze dvou důvodů - nebyla použita žádná výkonná anténa a ani žádný zesilovač a proto očekávám, že německé signály je možné v ideálních podmínkách přijímat i daleko od vysílačů. Samozřejmě za předpokladu, že v místě příjmu není na příslušných kanálech vysílač či převaděč.
Místo, kde byl proveden test, je zajímavé i z jiného důvodu: Na stejnou anténu jsem zachytil vše, co je v digitálu k dispozici - pražské multiplexy i Bukovou horu.
Odkazy
Problematice přechodu na digitální pozemní vysílání v Německu se věnuje oficiální portál ueberallfernsehen.de, který je jakýmsi rozcestníkem na další servery, které se věnují digitalizaci v jednotlivých regionech. Martin Vyleťalparabola.cz
5.8.2007
