Osobně jsem sice zdigitalizoval již před několika lety a vsadil na satelitní příjem, ale přece jen se začíná DVB-T signál objevovat i u nás na Moravě. Moje lokalita je cca 50km od Brna směrem na sever, nadmořská výška je kolem 700m n.m., ale obec leží více než z jedné poloviny v údolí a z příjmem TV tu byl odjakživa problém. Jde o místo cca 6 km od kóty Skalky (kde se nachází meteoradar). Nedávno při modernizaci mikrovlnného spoje na internet v pásmu 10 GHz jsem si vzal i měřicí anténu a zkusil na vyvýšeném místě příjem DVB-T signálu v lokalitě z předpokládaných dostupných vysílačů.

Jako měřicí anténu jsem použil polskou LP anténu výrobce DIPOL. Nemám obecně rád LP antény, lepší nebo stejné výsledky jsem dosahoval s klasickými kanálovými anténami (přeci jen tu mám dva extrémy – velmi silný Kojál (vzdušnou čarou 13 km) a nebo slabé (až velmi slabé) vysílače z ostatních směrů, ale na měření se mě velmi osvědčila, mám již v „oku“ srovnání s klasickýmu chlumeckými a brněnskými TVA a českými síty. Její výhodou i pro měření je příjem v pásmu VHF (v mojí lokalitě se běžně přijímá 9k z Kojálu a 11k z místních převaděčů).

Nejprve k anténě – výrobce udává přijímaný rozsah kanálů 2-65 a zisk 9-13 dB podle pásma. V přiloženém návodě je celkem vyrovnaný zisk kolem 9dB v pásmu VHF a kolem 12,5 v pásmu UHF. Jaká je skutečnost si netroufám odhadnout, určitě bude o pár dB horší, ale to pro orientační srovnávací měření nevadí.

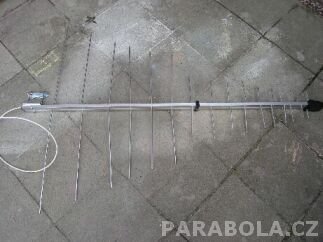

Foto antény (MO cena kolem 390Kc)

A nyní již k samotnému příjmu

Nejprve klasika – české multiplexy z vysílače Brno, Mikulov a Jihlava. Vysílač Brno na 40. kanálu se u nás přijímá od jeho spuštění, z příjmem kanálu 59 byly vždy problémy vzhledem k relativně silné analogové Javořici a stejně tak i s nedávno spuštěným kanálem 25. S napětím jsem čekal, jak se projeví Javořice na 33kanále. Při měření byl použit UNAOHM AP201T, srovnání s běžným set-top-boxem nebylo, přece jen účel měření byl přednostně zcela jiný.

Dále jsem se zaměřil na příjem rakouských multiplexů. Již v době analogu byl celkem bez problémů přijímán kanál 21 a 34, později i 31. kanál s programem ATV+. Kanál 24 je velmi zarušen vysílačem ČT1 Svitavy. Na několika místech se přijímal i kanál 43, zde ovšem nebyl ani náznak DVB-T signálu.

Zkusil jsem i bratislavský Kamzík - analogová STV2 měla na 27k úroveň pouhých 34dBuV a Markíza na 44k 42dBuV, takže očekávaný neúspěch s alespoň slabým náznakem signálu se bohužel dostavil. Na spektráku bylo celé pásmo od 61 do 69 kanálu čisté.

Změřené hodnoty českým MUXů :

Multiplex/kanál/vysílač	Úroveň v dBuV	BER před Viterbi	MER
ČT/25/Brno	41	5E-3	21
ČT/33/Javořice	32	1,6E-2	9
CDG/40/Brno	40	6,5E-3	21
CDG/40/Mikulov	46	8,9E-4	24
CDG/59/Brno	34	1,7E-2	13

Změřené hodnoty rakouských MUXů :

kanál	Úroveň v dBuV	BER před Viterbi	MER
21	42	4,5E-3	19
24	40	1,6E-2	9
31	40	5,6E-4	21
34	37	4E-3	16

Z tabulek je patrný relativně bezproblémový příjem kanálu 40, tedy multiplexu CDG, výrazná změna nastala po spuštění vysílače Mikulov (bohužel otázkou je zda k lepšímu – pre-echo), na špatném příjmu kanálu 59 se negativně podepisuje analogová Prima z Jihlavy-Javořice, která se u nás celkem běžně přijímala, úroveň signálu na anténě bývá kolem 50dBuV (na místě měření 56dBuV).

Příjem ORF byl u nás běžný již v dobách analogu a jediným problémem byly analogové vysílače – typicky nedaleký vysílač Svitavy na K24. I když je anténa otočená na druhou stranu, je přijímaný analogový signál ČT1/k24 s úrovní přes 40dBuV, po nasměrování antény na Svitavský vysílač ma ČT1 úroveň 73dBuV.
Poměrně velkým zklamáním byla Javořice s programy ČT na 33. kanálu. Očekával jsem bezproblémový příjem (žádný analogový vysílač na k33) a běžný příjem kanálu 59. Bohužel i přes 100kW do antény nebyl příjem možný.

Několik obrázků ze spektralniho analyzatoru:

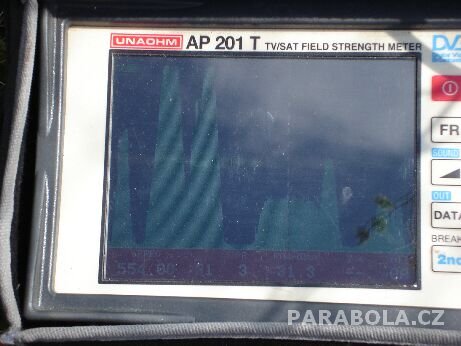

1. obrázek - příjem rakouského multiplexu na 31k, silný analogový signál na obrazovce je ČT1 z Kojálu (úroveň 94 dBuV), anténa otočená na Kojál, rozdíl mezi optimálním směrem na rakouský MUX cca 35stupnu. I při této nízké úrovni příjem muxu zcela bez problému.

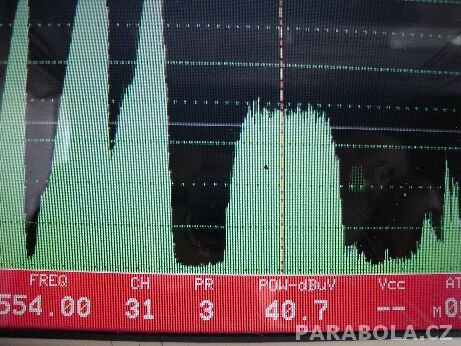

2. obrázek - Příjem rakouského multiplexu na 31. kanále. Zcela bezproblémový příjem, nejlepší ze všech rakouských multiplexů. Úroveň na 31k po nasměrování antény.

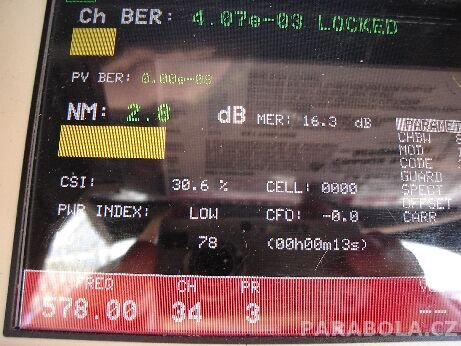

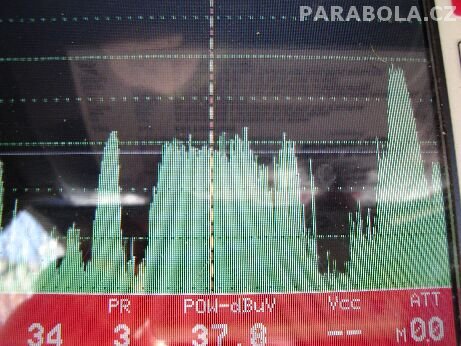

Kanál 34 rakouského multiplexu, i bez předzesilovače byl příjem celkem bez problémů.

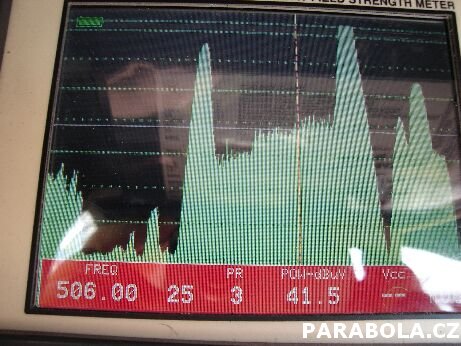

Kanál 25 multiplexu ČT z brněnského vysílače. Analogové signály patří vysílčům Svitavy a Mikulov (24 a 26k). Anténa musela být pečlivě nasměrována pro minimalizaci rušení z Jihlavy na stejném kanále.

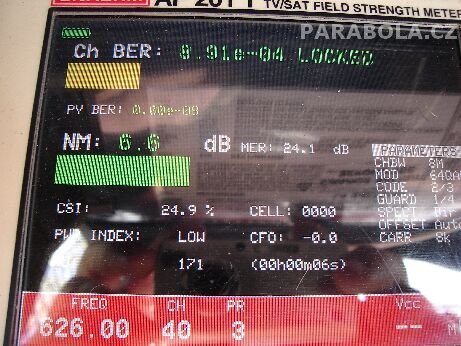

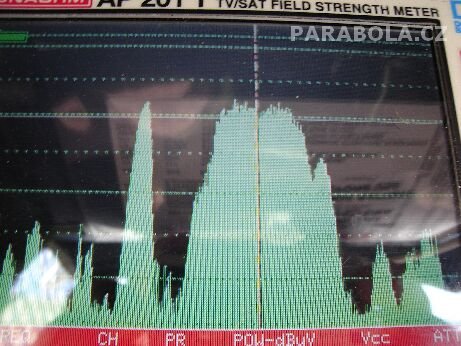

Kanál 40 multiplexu CDG z vysílače Mikulov. Analogový náznak signálu je signál STV2 z Javoriny, dopadající na anténu z boku. Velmi silný a kvalitní signál, zcela bezproblémový příjem (až na pre-echo).



No a nakonec 33 kanál z Javořice – již pohled na spektrák říkal, že to z příjmem nebude žádná sláva a bylo to ještě horší než jsem čekal. Nízká úroveň, vysoká chybovost, na sousedním kanálu 32 analogová ČT1. Příjem nebyl možný. Poměrně velké zklamání.

Na „obhajobu“ Javořice ale musím napsat, že její příjem je možný v nedalekých Boskovicích a okolí, kde přes kopce nebyl doposud (až na výjimky) možný příjem DVB-T . Signál je sice s úrovní na hraně – pouhých 32 dBuV a navíc je tu problém s místním převaděčem na 34k, ale i navzdory tomu se dá vytáhnout použitelný signál alespoň pro individuální příjem. Z tohoto vysílače jsem realizoval příjem na bytovce, signál sice nestačí pro přímý rozvod (to se bude muset počkat na Kojál), ale stačí pro skupinový přijímač DIGAM6. V Boskovicích ovšem pozor na jednu věc – ze stejného nebo velmi blízkého směru jsou vysílány datové služby O2 CDMA a ze zadního směru UFON. Úrovně signálů jsou často vyšší než 70dBuV a lehce zahltí velmi nekvalitní zesilovače (jestli se to tak dá nazvat) v polských sítech. Příjem je pak zcela nemožný, i když signál tam je. Pro úplnost udávám hodnoty signálu 33k javořice na ulici Komenského - úroveň 32dBuV, BER 4.5E-3, MER kolísá mezi 18-21dB. Příjem na anténu ALCAD BU119 s 14dB předzesilovačem a kanálovou propustí na 33k.

Radomír Kovář
