Příjem družice BADR 4 s anténou 60x68 cm
Jak vyplývá z předchozího článku, je na Českobudějovicku možné pro příjem všech dvaceti standardních transpondérů družice BADR 4 použít parabolu 83x83 cm. V následujícím článku bych chtěl jít o něco dále, dostat se na hranici možností univerzálního měřícího přístroje, porovnat je s možnostmi satelitního přijímače a pozorovat vzájemné ovlivňování signálů blízkých družic.

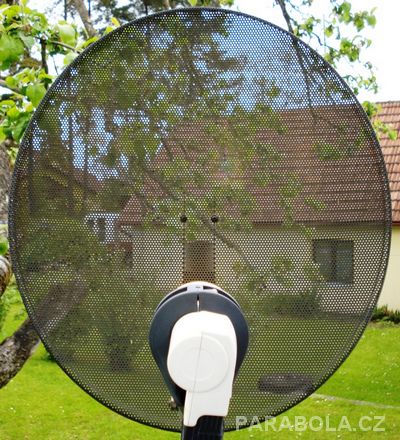

Navíc bylo zajímavé porovnat jednoho z premiantů předchozího testu LNB s jiným, který skončil ve středu pole. Z možností, které se nabízely jsem nakonec zvolil variantu s použitím menší paraboly 60x68 cm (měřeno rovným metrem), kterou před osmnácti lety koupil můj táta pro analogový příjem z pozice 19,2°E. Stav paraboly tedy nemusí být již po těch letech optimální. Ještě bych dodal, že původní konvertor se dožil čtrnácti let.
Další komponenty: 9m dlouhý koaxiální kabel Cavel SAT703N, LNB Inverto Black Ultra a Golden Interstar GI 201, 2x Openbox X820CI, Rover Digicube STC a zamračená obloha bez deště.

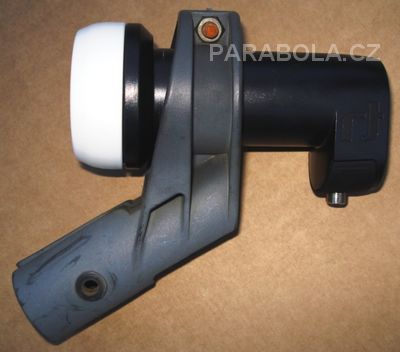

Jak vidíte, plastová objímka pro uchycení LNB je i po letech ve velmi dobrém stavu.
V předchozím testu LNB jsem parabolu i LNB nastavoval podle TP 11,996 H, v tomto případě se jednalo o TP 11,245 V.
Při testu na tak malé parabole se ukázalo, že příjem horizontálních transpondérů BADRU 4 je téměř znemožněn a u vertikálních úspěch závisel na absenci rušení z ASTRY 23,5°. Bylo to dáno zejména menší směrovostí použité paraboly. Její menší zisk by sám o sobě ještě nebyl takovým problémem, ale v kombinaci s širším záběrem byl poměr užitečného a rušivého signálu již příliš velký.

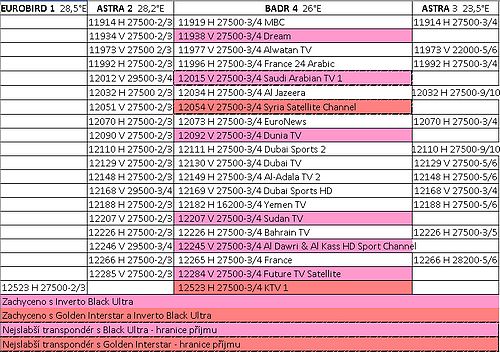

Tabulka z předchozího článku doplněná o barevné vyznačení zachycených transpondérů.
S konvertorem Inverto Black Ultra bylo možné sledovat obsah osmi transpondérů, z nichž jeden byl na hranici příjmu. Celkem to znamenalo 89 naskenovaných TV programů a 35 rádií. S Goldenem šlapaly pouze dva tp., z toho jeden na hranici příjmu.
Ukázalo se, že jediný zachycený horizontální transpondér potřebuje pro optimální příjem nastavit parabolu více východně oproti vertikálním tp., tedy opět vliv ASTRY 2A a 2B na vertikál z BADRU a důkaz, že Eurobird 1 parkuje přeci jen o něco dále. Na předchozí testovací parabole 85 cm je tento efekt sice také pozorovatelný, ale v podstatně menší míře.

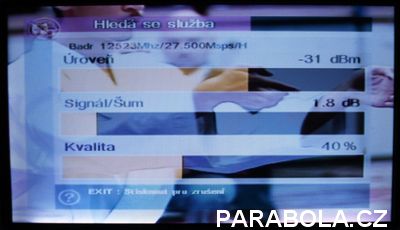

Maximum s LNB Golden Interstar.

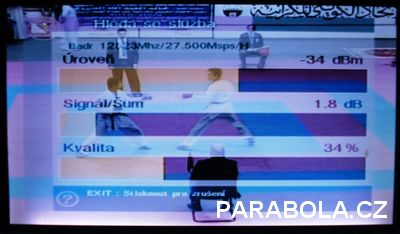

Maximun s LNB Inverto Black Ultra.

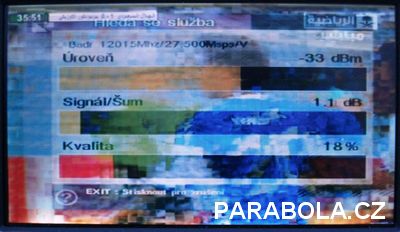

Hranice příjmu. Nejslabší tp. s Invertem, stanice Saudi Sport občas kostičkuje. Také jsem na okamžik připojil druhý přítomný Openbox a zaznamenal shodné příjmové vlastnosti i zobrazení baragrafů.

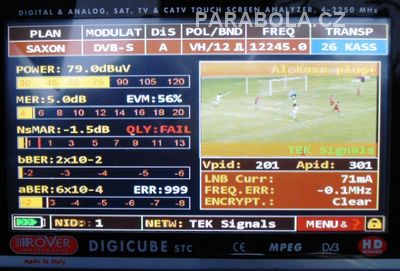

Al Kass+, LNB Inverto - měřící přístroj těsně nad hranicí příjmu. Taktéž na Openboxu bez trhání, signál vykazoval hodnoty -32 dBm, 1,2 dB, 20%. Příjmové schopnosti obou zařízení byly vyrovnané. Jakmile jsem trochu zapéroval s parabolou, rozkostičkoval se obraz na obou přístrojích. Údaje o síle signálu, případně ukázky spektra jsou v tomto případě bezpředmětné, nevypovídají o úrovni signálu z BADRU.

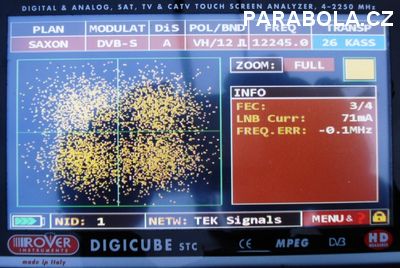

Konstelační diagram QPSK modulace tp. s Al Kass +. Všiměte si údaje o odběru Inverta - 71 mA. Pro zajímavost, měřící přístroj SATLOOK Micro+ naměřil na jiném kusu stejného modelu Inverta 90 mA a to je velmi dobrá zpráva pro majitele motorů.
Pro úplnost jsem ještě v menu přepnul na programy z ASTRY 3. Díky menší směrovosti fungovaly očekávané transpondéry (ty BADREM nezarušené).

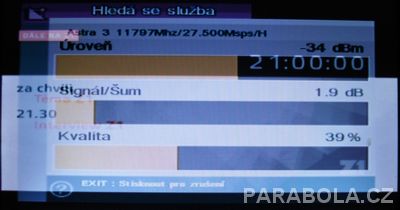

Parabola je nasměrovaná na BADR. LNB Golden Interstar. Program Z1.
Parabola je nasměrovaná na BADR. LNB Inverto Black Ultra. Program Z1.
V tomto případě tedy můžeme s jedním single LNB přijímat třeba Al Kass HD a pak přepnout na ČT. Nepředpokládám však, že by někdo v praxi využil.
Ještě pár slov k porovnávání konvertorů. Vždy by se měla hodnotit sestava minimálně v obsazení LNB + PARABOLA. Pro každou parabolu totiž bude ideální jiný konvertor. Například test dvaceti modelů LNB a pěti různých parabol si však dokážu představit jen na laboratorní úrovni.
Kolega Saxon zpřístupnil pro testy svůj měřící přístroj, tímto mu děkuji.
mirasat
29.5.2010
