Příjem transpondérů satelitu Astra 1N z britského svazku
Před několika týdny zahájila komerční provoz na pozici 28,2E nová družice s označením ASTRA 1N. Tato pozice je pro tuzemského diváka jedna z nejzajímavějších, na této pozici pracuje několik družic, které mají v našich končinách rozdílnou úroveň pokrytí.
V dnešním článku si příjem signálu družic z této pozice přiblížíme pomocí měřícího přístroje, příjem porovnáme na několika anténách různých velikostí.
Nejdříve několik řádků o nové družici:

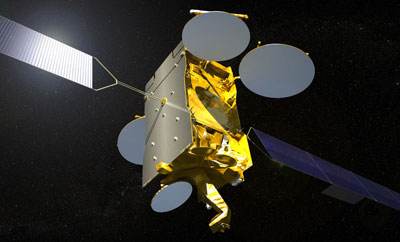

Telekomunikační družici Astra 1N vyrobila společnost EADS Astrium pro satelitního operátora SES Astra z Lucemburska. Družice 1N bude v budoucnu pracovat na pozici 19,2E v první etapě činnosti bude působit na pozici 28,2E, kvůli rychle rostoucí poptávce po satelitním vysílání ve Velké Británii.
Astra1N přináší kapacitu 55 transpondérů v Ku pásmu, očekávaná životnost je stanovena na 15let.
Satelit Astra 1N má celkem tři spoty. První s názvem UK spot beam, což je regionální svazek pro britské ostrovy, další dva spoty EU beam1 a EU beam2 pokrývají většinu Evropy.

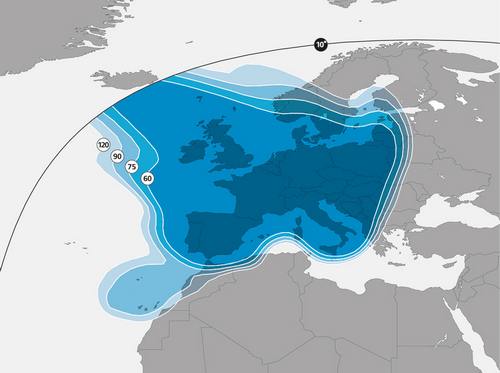

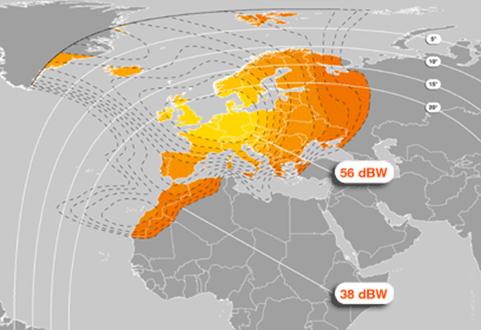

Euro Beam 1

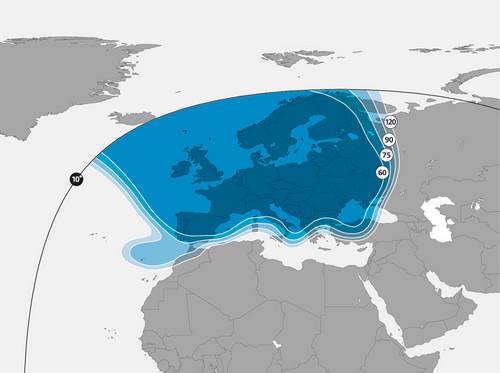

Euro Beam 2
Pro spolehlivý příjem z těchto dvou svazků bude v Čechách a na Slovensku postačovat anténa
od průměru 60cm, pro UK spot beam to však neplatí.
Hlavní pozornost bude dnes kladena právě na UK spot beam, který v době psaní tohoto článku vysílal dva transpondéry DVB-S a jeden v normě DVB-S2 s TV programy platformy SKY UK.

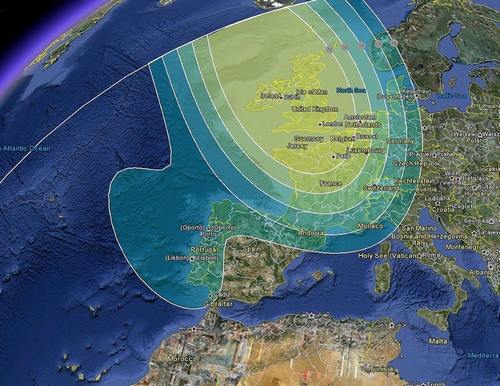

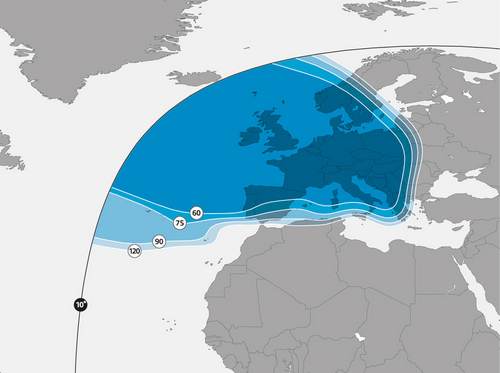

UK Beam - Astra 1N
Porovnáme si úroveň signálů družic Eurobird1 na pozici 28,5E a Aster na pozici 28,2E což jsou 2A, 2B a nová 1N, okrajově se zmíníme i o družici Astra 2D.
Veškeré měření probíhalo poblíž města České Budějovice za slunečného počasí.
V Jižních Čechách platí obecné pravidlo, že pro příjem z družic Astra 2A /S a J svazek/
a Astra2B /S a J svazek/ 28,2E, dostačuje přesně nastavená ofsetová anténa od průměru 60cm, pro příjem z Eurobirdu1 je pro adekvátně stabilní příjem vhodná anténa od průměru 75cm.
Nejvíce FTA programů z této pozice vysílá jak známo z družice Eurobird1 z pozice 28,5E.
Pro zajímavost, na družici 2B například vysílají mimo jiné oblíbené streamy BBCi, z Astry 2A pak například zpravodajský kanál CNN internacional.
Při směrování antény na tuto pozici je dobré brát v úvahu fakt, že signál z Eurobirdu1 je slabší než signál z 2A či 2B a také, že Eurobird1 vysílá z nepatrně jiného směru/28,5E/. Veškeré nastavování by tak mělo probíhat na transpondérech vysílajících právě z Eurobirdu1. Nástupem Astry 1N se tato zásada mění, důraz by měl být kladen především na DVB-S2 transpondér s modulací 8PSK právě z Astry 1N /viz další text/.
Plno atraktivních britských FTA programů vysílá na družici Astra 2D z pozice 28,2E.

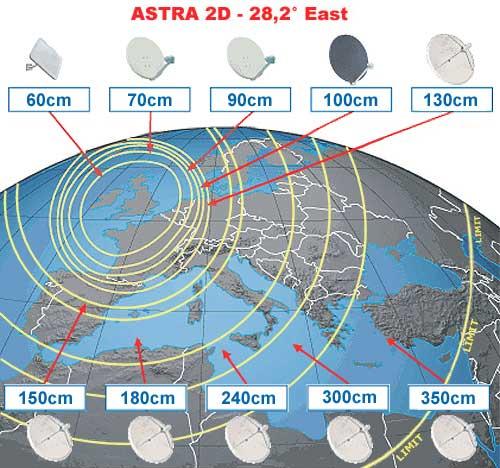

Družice Astra 2D podobně jako Astra 1N ozařuje svým signálem primárně britské ostrovy, na území České republiky je možné signál z této družice přijímat pomocí antény od průměru cca 120cm na západní hranici ČR. Na druhém konci republiky už se neobejdete bez antény o průměru přes 2,5 metru.
I tak má příjem z Astry 2D svá specifika, například ve večerních a nočních hodinách se dají lépe přijímat vertikální transpondéry, během dopoledních a odpoledních hodin se situace pomalu obrací ve prospěch horizontálních transpondérů.
Eurobird1 – 28,5E
Astra 2A – Jižní svazek /např. CNN int./
Astra 2B – Jižní svazek /např.BBCi/
Právě porovnání úrovně a kvality signálu z těchto pozic začneme dnešní popis příjmu z družice Astra 1N z UK regionálního svazku.
Pro měřící příjem jsem zvolil dvě ofsetové antény. První je 80cm EmmeEsse, druhá pak 60cm Mascom. LNB byl použit jakostní Inverto Black Ultra v provedení Single.

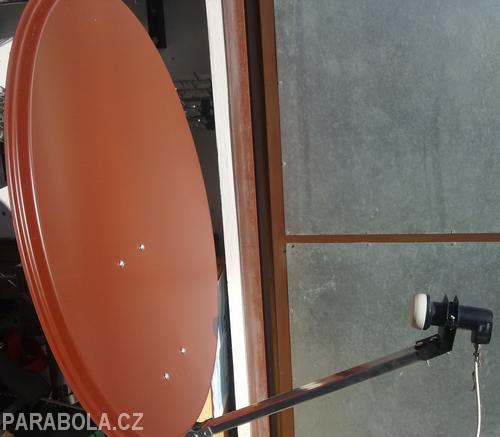

EmmeEsse 80cm + Inverto Black Ultra

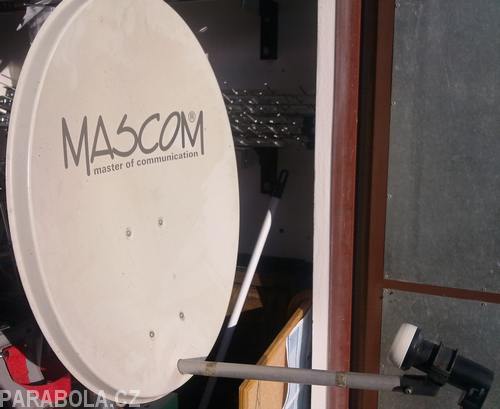

Mascom 60cm + Inverto Black Ultra
Měření bylo provedeno na TV analyzátoru ROVER Digicube STC.

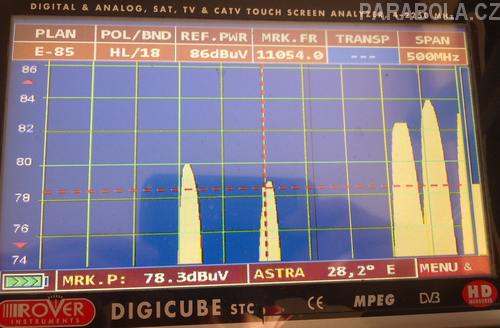

Dva transpondéry DVB-S z Astry 1N na 80cm anténě

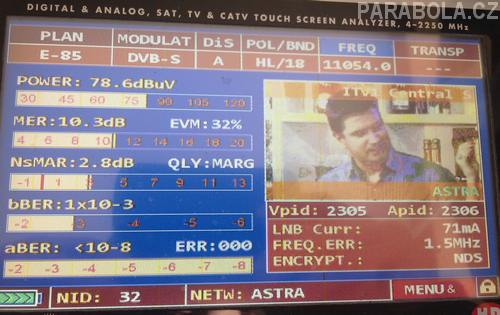

Parametry DVB-S transpondéru FEC 5/6 z Astry 1N s mírnou rezervou/80cm/
Záměrně jsem si vybral k detekci a měření parametrů pro anténu 80cm slabší transpondér 11054H a pro anténu 60cm silnější transpondér 10964H.
Nyní příjem DVB-S transpondéru z 1N na parabole Mascom 60cm.

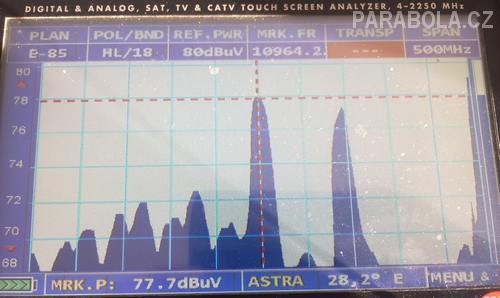

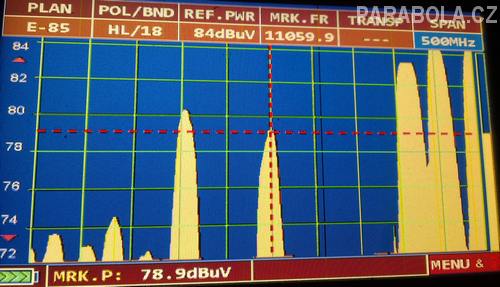

Dva transpondéry DVB-S z Astry 1N na 60cm anténě, na levém kraji snímku
jsou vidět spektra o 6dB slabších signálů z Astry 2D v horizontální polarizaci.
Signály z Astra 2D jsou samozřejmě pod hranicích detekce.

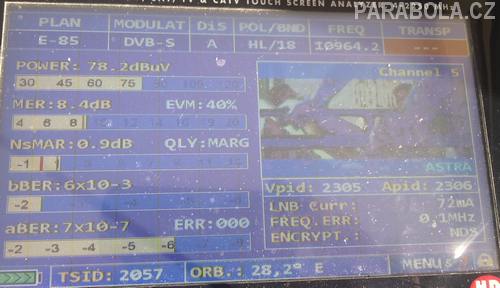

Parametry DVB-S transpondéru FEC 5/6 z Astry 1N bez rezervy /60 cm/.
Nyní k příjmu programu Channel 4 HD.

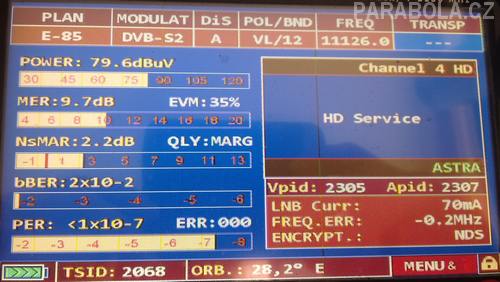

Parametry DVB-S2 transpondéru FEC 2/3 z Astry 1N s minimální rezervou /80cm/.

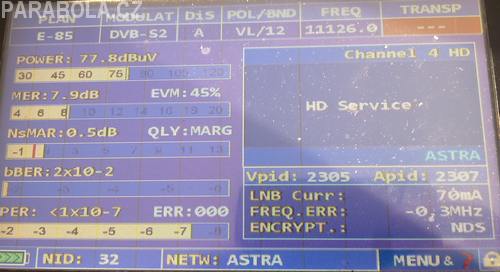

Parametry DVB-S2 transpondéru FEC 2/3 z Astry 1N bez rezervy /60cm/.
Rozdíl v úrovních signálu na obou anténách je jak vidno cca 2dB u všech třech TP.
Na následujících třech snímcích spektrální analýzy si postupně prohlédneme
situaci signálů jednotlivých družic operujících na shodné pozici 28E. Situace
náleží regionu Českých Budějovic na anténě 60cm s LNB Inverto Black Ultra.
Všimněte si rozdílných úrovní signálů z jednotlivých družic v pořadí Astra 2A a 2B, pak Eurobird1, dále Astra 1N a na konec Astra 2D.

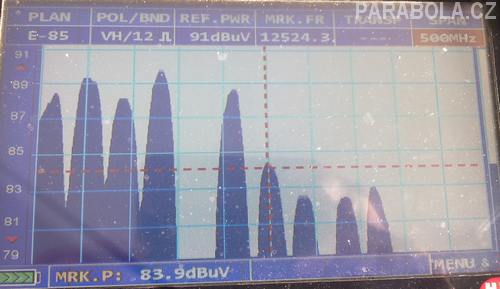

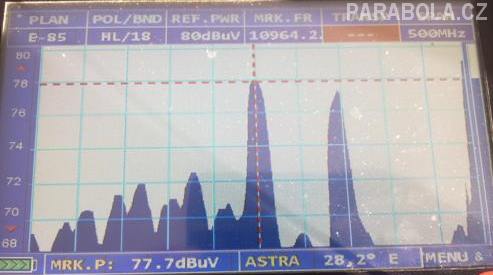

Na snímku vlevo vidíme pět transpondérů z Astry 2A a 2B, na pravém kraji snímků vidíme
o cca 5 až 6dB slabší signály z Eurobirdu1.
Na tomto snímku jsou vidět na pravém kraji opět TP z Eurobirdu1, uprostřed snímku
vidíme o 4dB slabší signály DVB-S z Astry 1N a v levém okraji vykukují dva TP z Astry 2D.
Signály z Astry 2D jsou pochopitelně pod hranicí detekce.

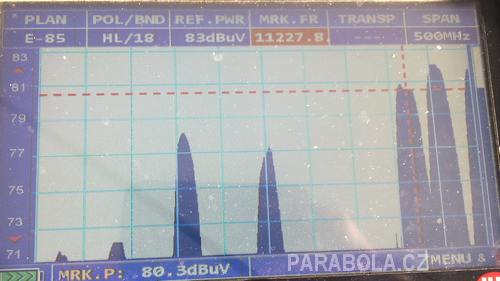

Zde vidíme již zmíněný 6dB rozdíl v úrovni signálů z Aster 1N a 2D.
Z těchto třech snímků je vidět, že rozdíl v úrovních signálů na pozici 28,2E je v odpoledních hodinách na českobudějovicku až 19dB.
Porovnání úrovně a kvality signálu Astry 1N se známými signály na jiných pozicích:
Signál UK beamu Astry 1N jsem ještě porovnal v sobotních večerních hodinách s právě aktivními transpondéry na Intelsatu 10-02 se signálem METOP. Pro dokreslení jsem ještě připojil měření signálu BBCi z Astry 2B a signálu nového TP Skylinku na Astře 3B.

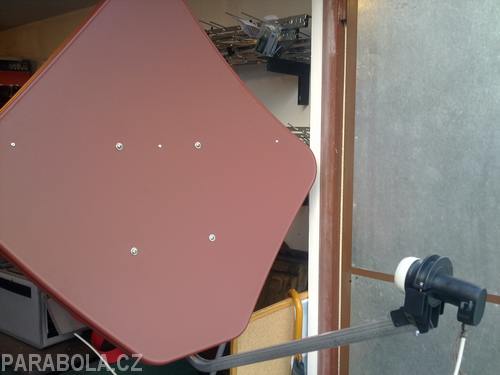

Měřeno na anténě Fracarro s rozměry 91cm na výšku a 96cm na šířku.
Fracarro 91cm x 96cm + Inverto Black Ultra
Úroveň signálu Astry 1N ve večerních hodinách proti odpolednímu měření nepatrně klesl.

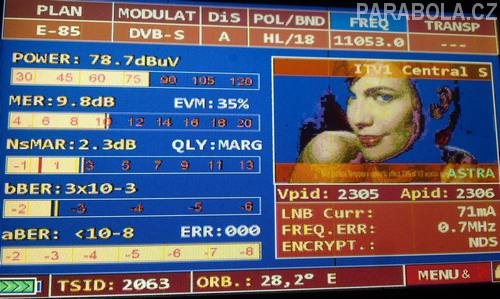

Parametry DVB-S transpondéru FEC 5/6 z Astry1N s mírnou rezervou /anténa Fracarro/.

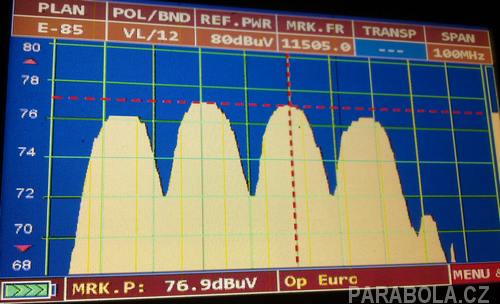

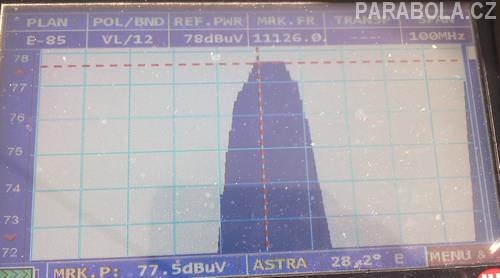

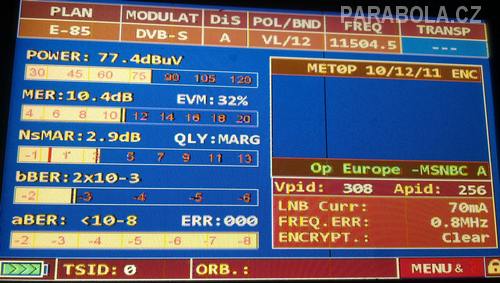

Spektrum signálů třech transpondérů METOP, které byli aktivní s FTA obsahem 10.12.2011
Parametry DVB-S TP s FEC 5/6 z Intelsatu 10-02 s mírnou rezervou /anténa Fracarro/.

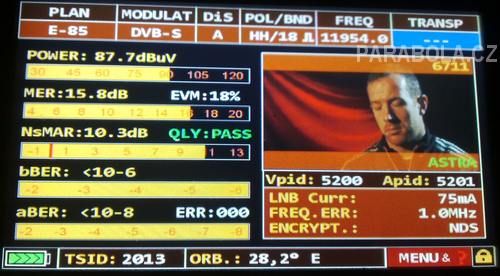

Parametry DVB-S TP s FEC 2/3 /BBCi – 28,2E/ z Astry 2B s velikou rezervou /anténa Fracarro/.

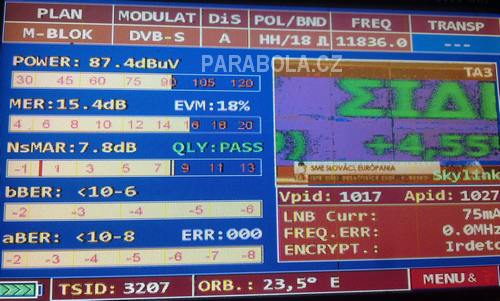

Parametry DVB-S transpondéru FEC 5/6 /Towercom/ z Astry 3B s dostatečnou rezervou /anténa Fracarro/.
Dodávám, že toto měření probíhalo uprostřed čtrnáctého a patnáctého východního poledníku.
Nutnost použít větší průměr antény se s postupem na východ republiky zvyšuje.
Své zkušenosti jistě už máte, takže v diskusi pod článkem jsou očekávány vaše reakce.
Během příštího roku dojde k převedení všech transpondérů z Astry 2D na Astru 1N.
Ovšem není zcela jisté, že bude příjem v kmitočtovém pásmu 10,7 až 10,95 GHz stejně příznivý, jako je tomu nyní v pásmu 10,95 až 11,2 GHz.
Pro příjem signálu z Astry 1N je Budějovicku dobré použít anténu minimálně o průměru
80cm, pokud se bude šilhat z antény namířené na pozici 23,5E, pak je minimum průměr 85cm a nezbytné přesné nastavení.
Tolik praktické zkušenosti s příjmem signálu družice Astra 1N, která dočasně pracuje na pozici 28,2E.
Saxon
8.1.2012
