Předposlední říjnový víkend zahalila celé Česko inverzní oblačnost a to pro všechny nadšené lovce televizních a rozhlasových signálů znamená jedno jediné a to dlouhé ponocování a velké dobrodružství při lovení signálů vzdálených terestrických vysílačů, které známe jinak jen z fotografií, či osobních návštěv.




ČTĚTE TAKÉ:
Inverzní počasí a dálkový příjem DVB-T (2.)
Inverzní počasí a dálkový příjem DVB-T


Rozhodl jsem se této činnosti věnovat pár hodin ze svého volného času a roztočil na rotátoru
postupně dvě dlouhé směrové UHF antény. To znamená, že dnešní článek bude věnován příjmu televizních signálů v normě terestrického DVB vysílání.




Veškerou dokumentaci měření jsem prováděl pomocí měřícího TV analyzéru ROVER Digicube STC a fotoaparátu telefonu iPhone4S od společnosti Apple.

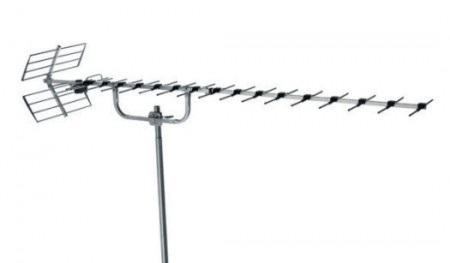

Použité antény - pásmová BU547 od Alcad /21-47k./ a 92LX45 od Emme Esse /21-69k./
Antény byly střídavě uchyceny na anténním rotátoru na sedlové střeše domu. Příjem byl realizován 10km západně od města České Budějovice v nadmořské výšce 410 metrů nad mořem.

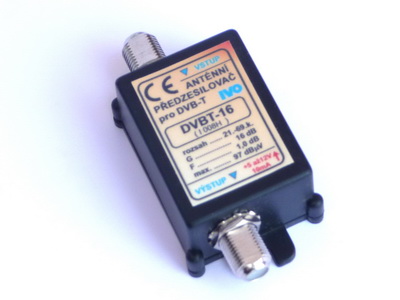

Signál z antén byl ještě zesílen nízkošumovým předzesilovačem se ziskem 16dB z produkce firmy IVO Záborec.




Příjem byl realizován nejprve pro signály v horizontální polarizaci, poté byla anténa BU547
uchycena i pro příjem v opačné polarizaci. V závěru testovacího příjmu byla použita pro vertikální příjem i dlouhá směrovka EmmeEsse pro vyšší zisk na kanálech nad 700MHz.




Zaměřil jsem se jak na klasické „lovení“ vzdálených signálů, které se za běžných podmínek v místě příjmu vůbec nevyskytují, tak i na změnu vlastností/kvality/ příjmu signálů přijímaných běžně během roku, které ale nepatří do kategorie lokálních, v našem případě se jedná o signál z dolnorakouského Jauerlingu.

Začínáme v horizontální polarizaci:




Prvním znamením inverzních podmínek je u mě doma tradičně přítomnost signálu z Cukráku.

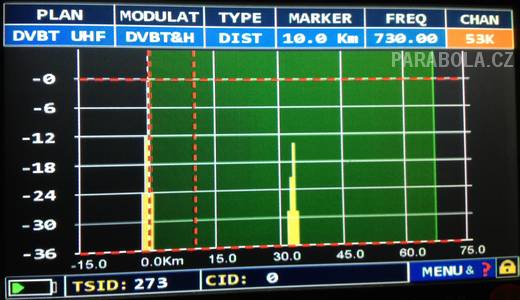

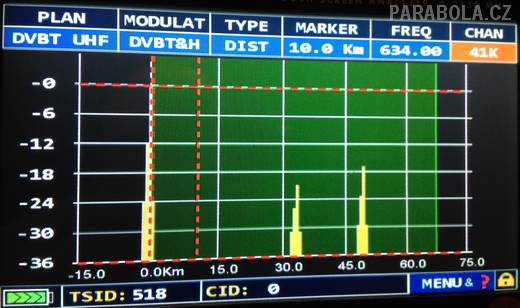

Na těchto dvou snímcích impulsní odezvy vidíme přítomnost SFN jak MUXu ČT/nahoře/, tak MUX2 CRa /dole/. Na dolním snímku jsou impulsy hned tři, zde navíc je signál K41 ze Žižkova.

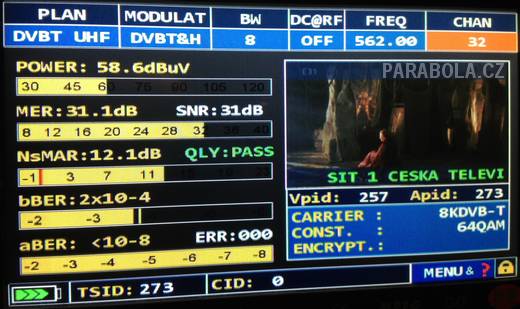

Následující snímek ukazuje výborné parametry ČT multiplexu z Krásného u Pardubic.

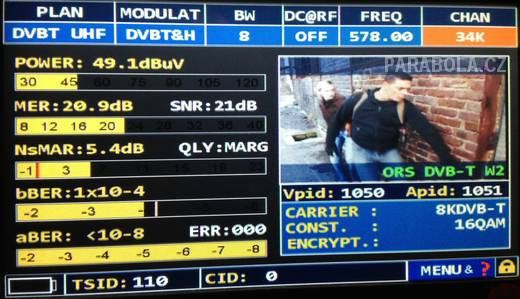

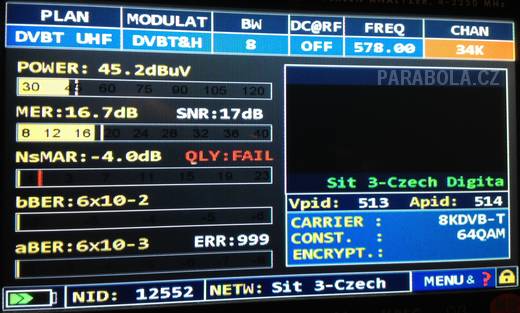

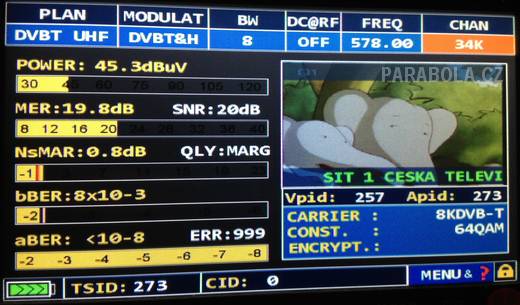

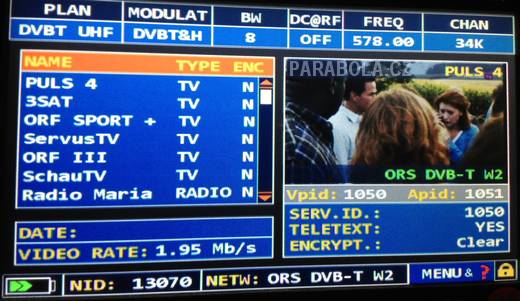

Další snímky se vztahují shodně ke kanálu K34, pouhým otáčením antény nám postupně naskočili tři různé multiplexy. Nejdříve slabý signál MUXu CDG z Krásného, poté ČT MUX z Krašova v západních Čechách a nakonec MUX2 ORS z vídeňského Kahlenbergu.

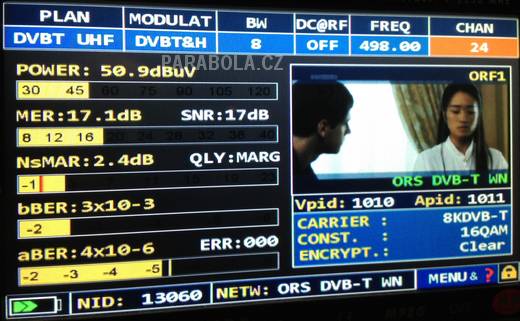

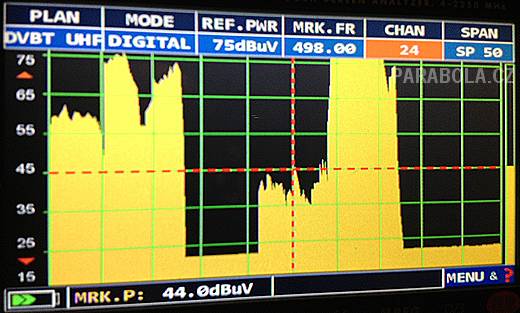

Další dva snímky se věnují opět Kahlenbergu, ale tentokrát prvnímu multiplexu.

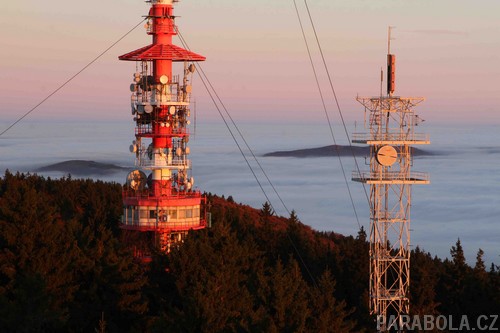

Tento příjem jsem už ani nečekal, vzhledem k novému sousedovi na sousedním kanále 25, který obsadil MUX4 na kleťské rozhledně. Jak vidno, směrová anténa, robustní modulace 16QAM a inverzní podmínky jeho příjem umožnili i letos…

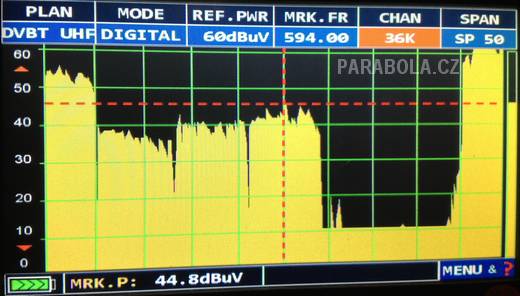

Další signál na K36 přichází z Klínovce v Krušných horách. Spektrum obsahuje i K35, ale ten je u nás zarušen z Javořice.

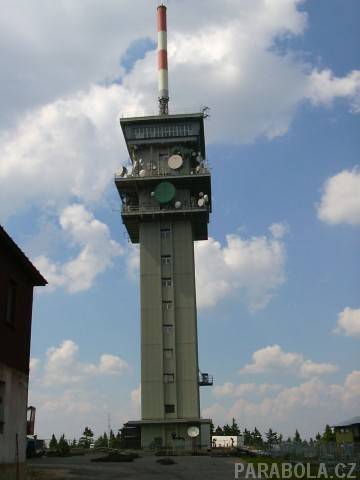

Vysílač Klínovec – Krušné Hory.

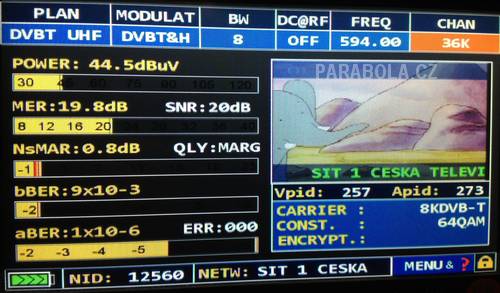

MUX ČT Klínovec

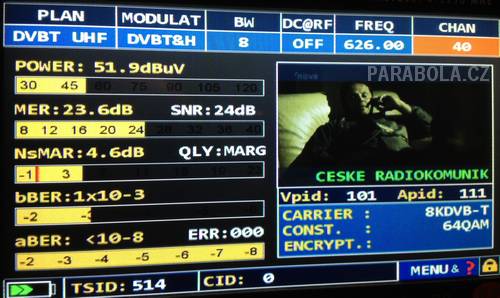

Další signál příchází z Moravy, Kojál - MUX CRa K40

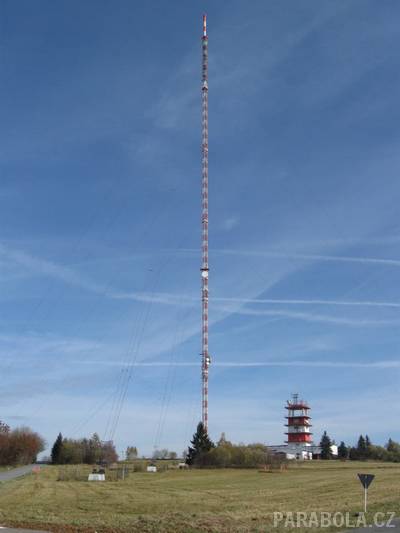

Vysílač Kojál

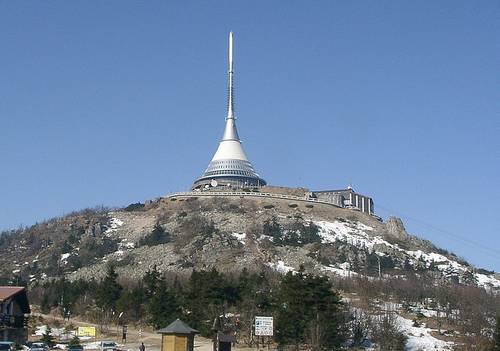

Další snímky se věnují signálům ze severu Čech, prvním příkladem je signál z Ještědu.










Dalším zástupcem ze severu je Buková Hora







Buková Hora – MUX2 CRa

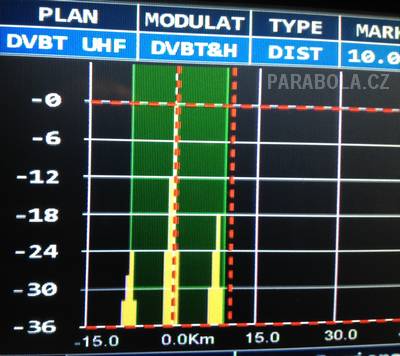

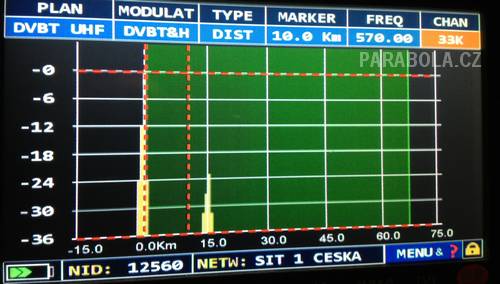

A zde je impulsní odezva na K33 SFN MUXu ČT Buková Hora - Jedlová Hora.
Tento signál nadělal po dobu inverze mnoha divákům na českobudějovicku
problémy s příjmem jinak bezproblémového signálu CT z Javořice.

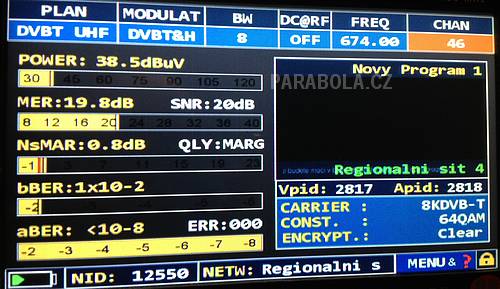

Další signál pochází přímo z české metropole. Na K46 vysílá Regionální síť 4, společnosti
AdminTV. I tento signál byl za inverze na budějovicku k zachycení.

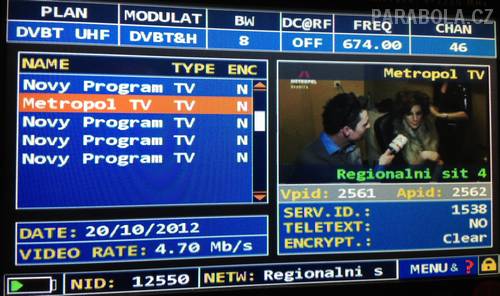

Programová skladba Regionální síě 4.




SFN Regionální síť 4 - Praha - Strahov, Praha - Ládví a Praha - Zelený pruh na K46. kanále

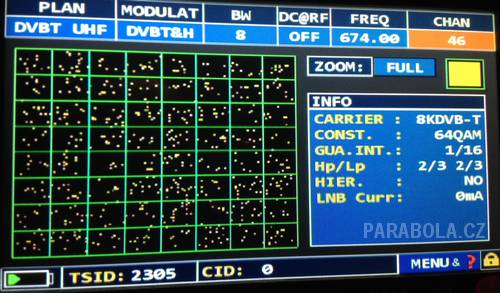

Impulsní odezva znázorňuje všechny tři signály i na Jihu Čech. Ochranný interval 1/16 je zvolen dost krátký.




Takto nastavené parametry modulátoru umožňují přenášet až 23,5Mbit/s v 8MHz kanále.

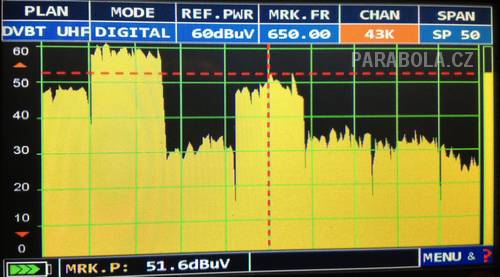

Spektrum signálů z antény namířené do vnitrozemí:

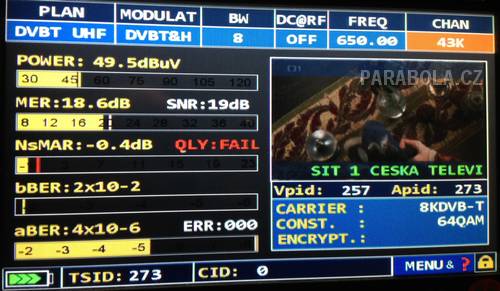

K41 – Votice, K42 – Jeníkov, K43 – Ještěd, K44 – Benešov, K45 – /PL/ viz závěr textu, K46 – PRAHA.




Další snímky jsou věnovány příjmu multiplexu Digital Broadcasting.

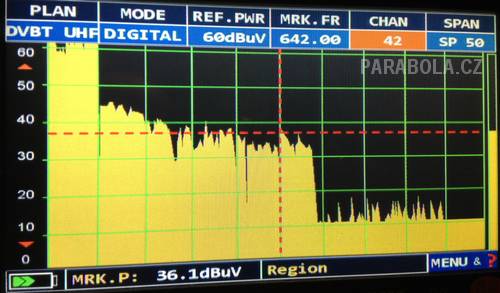

Spektrum signálu ze směru Vysočina.

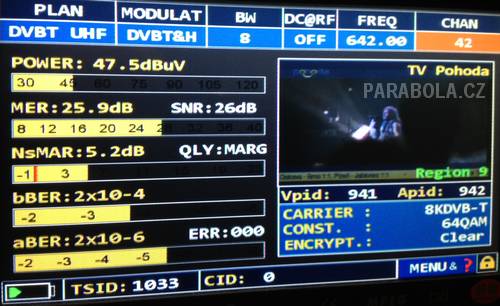

Parametry signálu MUX4 Jeníkov/Jihlava - K42

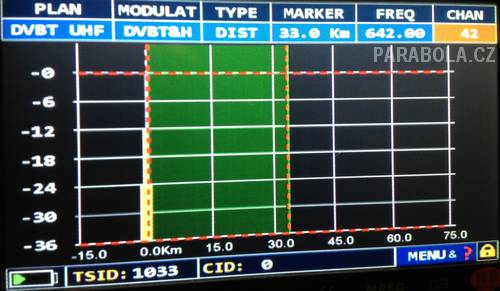

Impulsní odezva/ ochranný interval




Obsah transportního streamu MUX4 - Digital Broadcasting

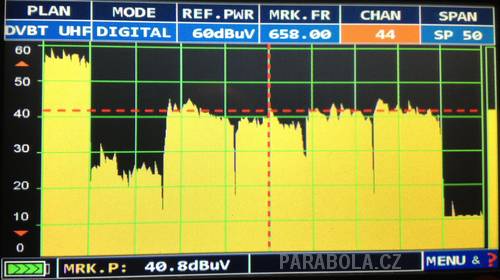

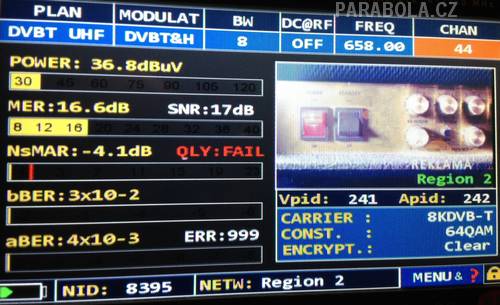

Hraniční parametry MUXu4 D.B. z Benešova Kozmic K44

Následují parametry modulátoru Digital Broadcasting K44 z Benešova.

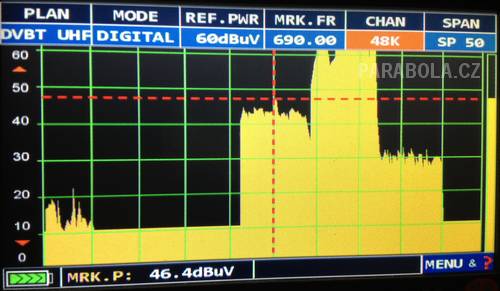

Další spektrum signálu pochází ze směru na západ Čech.
K48 – SFN MUX CRa a především testovací vysílání DVB-T2 z Krkavce na K50.

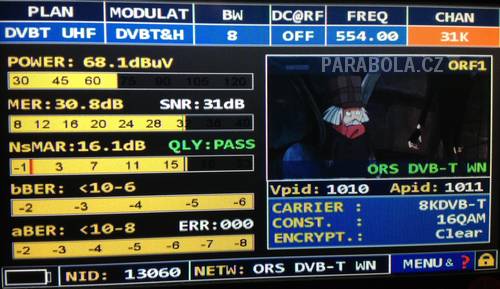

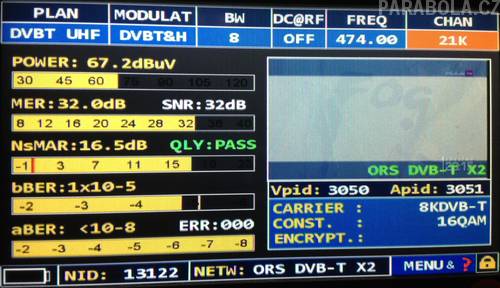

Následující dva snímky znázorňují skvělé parametry obou signálů ORS z Jauerlingu.
K31 je jak známo ještě doplněn v SFN signálem z Wachbergu.

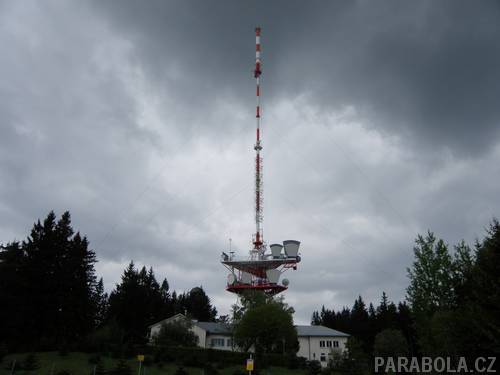

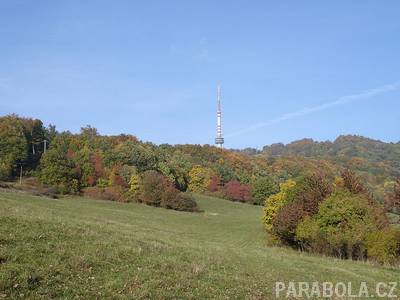

Vysílač Jauerling

A poslední část článku se týká lahůdek, tedy signálům, které lze zachytit opravdu jen v případě inverzních podmínek a navíc se jedná o zahraniční signály ze vzdáleností nad 200km vzdušnou čarou..

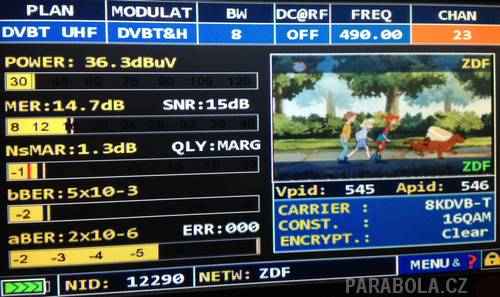

První opravdovou „českobudějovickou lahůdkou“ je příjem ze severního Bavorska, jedná se o příjem SFN Ochsenkopf/Hirschau na K23 v horizontální polarizaci.

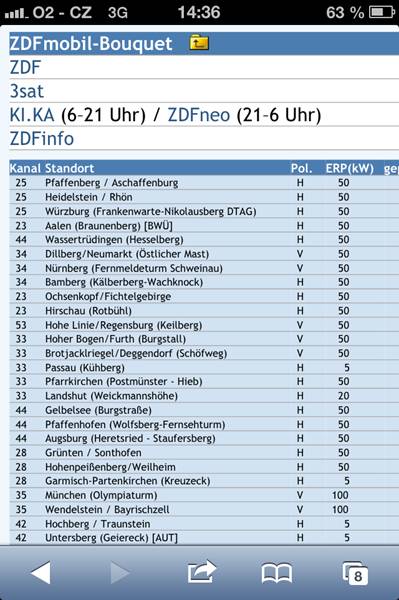

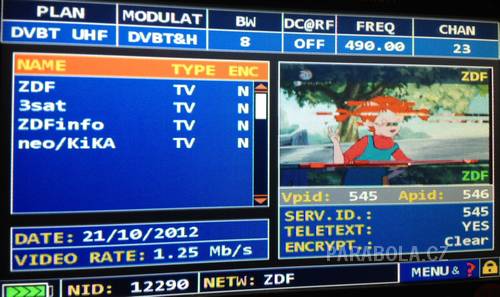

Detekovaná programová skladba bavorského multiplexu ZDF na K23

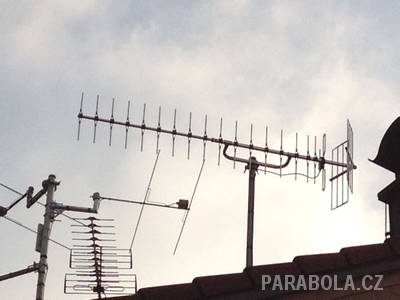

V tomto okamžiku anténu BU547 instalujeme pro vertikální příjem.

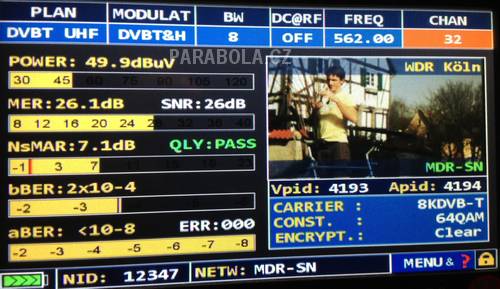

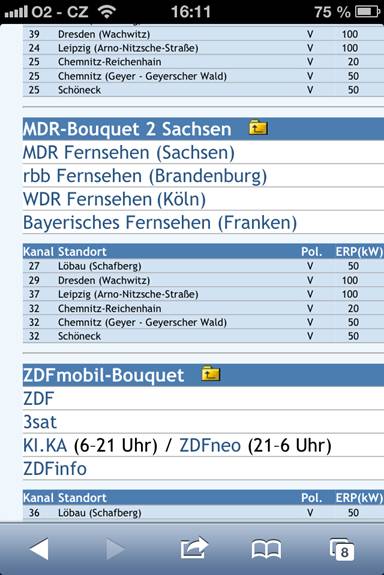

První úlovek stál opravdu za to! K32 a signál SFN sítě Chemnitz/Schöneck
ze Saska v Německu.

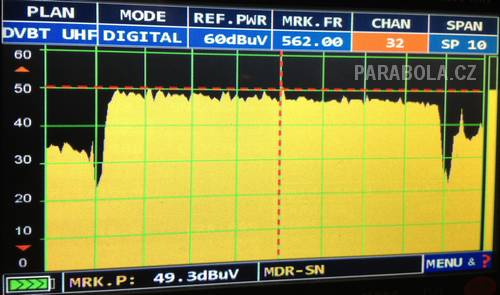

Spektrum krásně vyrovnané, bez propadů.




Parametry druhého multiplexu MDR jsou dostatečné pro stabilní příjem za inverze.

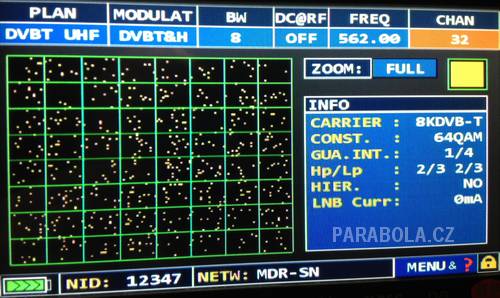

…a použitá modulace 64QAM, tedy stejná jako u českého DVB-T.

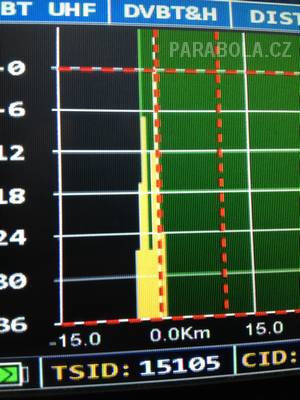

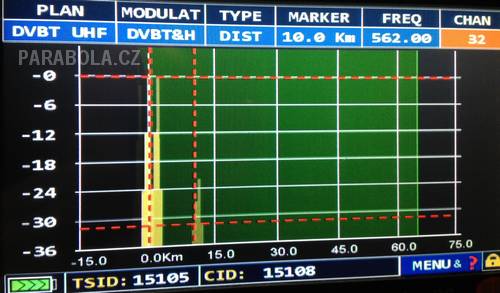

Snímky impulsní odezvy prokazují přítomnost saské SFN v budějovickém éteru.







A další vzdálený signál přichází dokonce až z Polska. Jedná se o příjem SFN sítě
prvního polského multiplexu Emitel. Jedná se o vysílače Zielona Góra Jemiolów
a Żagań Wichów a jejich signály na K45.

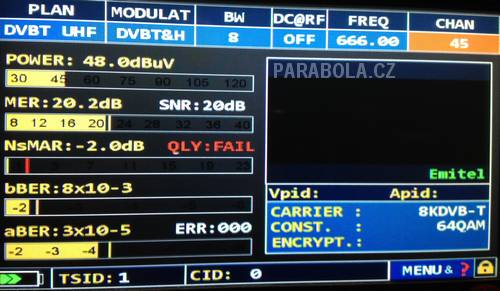

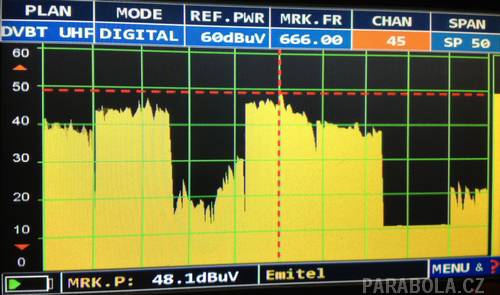

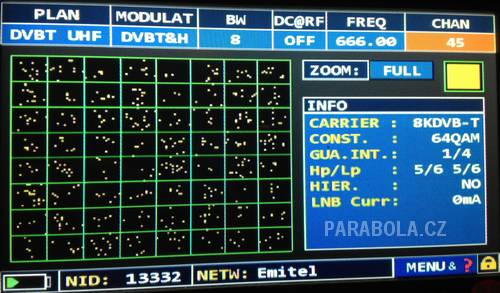

Parametry MUXu1 Emitel z Polska.




Parametry DVB-T modulátoru Emitel umožňují přenést v transportním streamu téměř 25Mbit/s při ochranném intervalu ¼. Což v kombinaci s kompresí MPEG4 pro videostream představuje slušnou kapacitu pro přenášené TV programy.

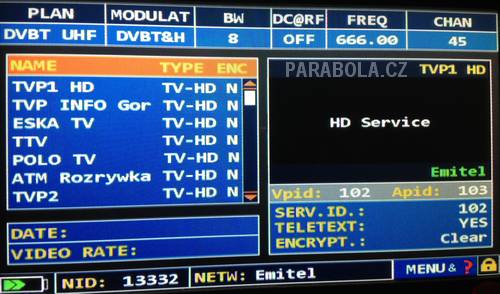

Programová skladba multiplexu Epitel /Polsko/.

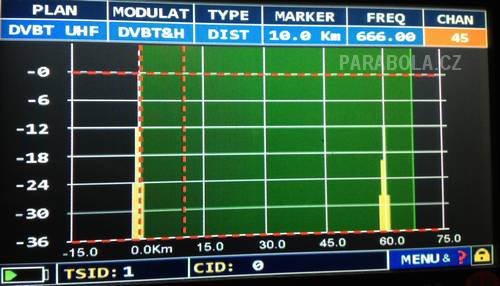

Vzdálenosti obou polských vysílačů od místa příjmu jsou 320km resp. 380km, takže tato impulsní odezva znázorňuje oba zmíněné vysílače v SFN.




SFN K45 - Zielona Góra Jemiolów a Żagań Wichów /Polsko/

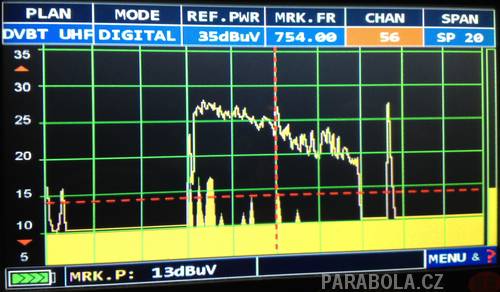

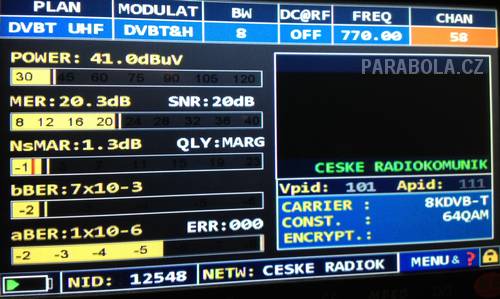

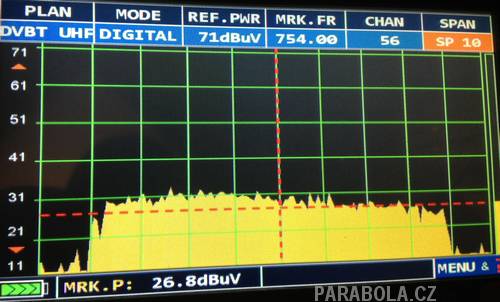

Následující spektrum na K56 mě donutilo vyměnit anténu BU547 za něco výkonnějšího na kanálech nad 700MHz.




Příjem vzdáleného signálu za inverze je velmi nestabilní.

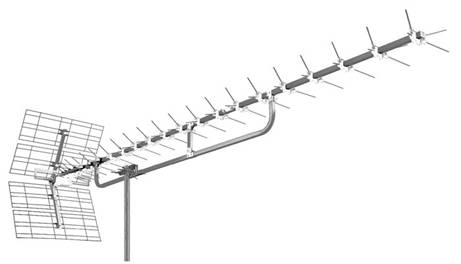

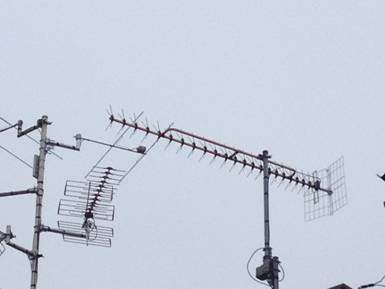

Anténa EmmeEsse 92LX45 /21-69k./ ve vertikálním uchycení

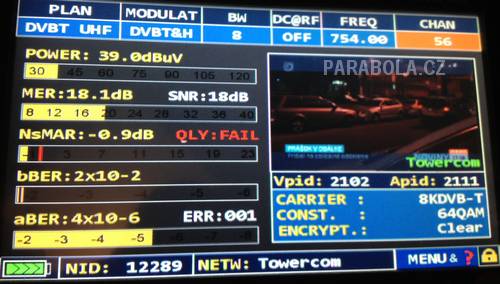

Tento signál přichází až ze Slovenska, jedná se o příjem
multiplexu společnosti Towercom na K56.




Parametry modulátoru jsou shodné jako u ČT a ČRa multiplexů.

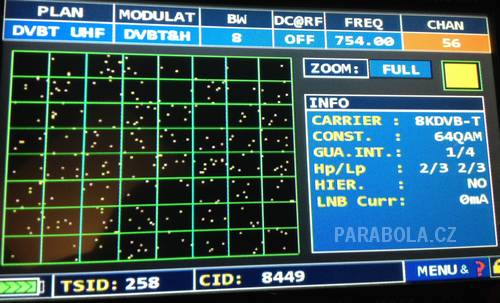

CID /Cell ID/ 8449 nám prozrazuje, že se v tomto případě jedná o detekci signálu z vysílače
Kamzík v Bratislavě.

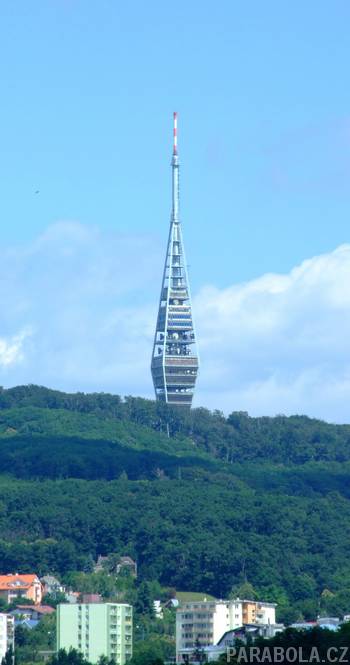

Vysílač Kamzík – Slovensko - 221km.



Na pár chvil se Cell ID změnilo na 8964, což znamenalo, že se mi podařilo zachytit a detekovat signál z vysílače Velká Javorina.

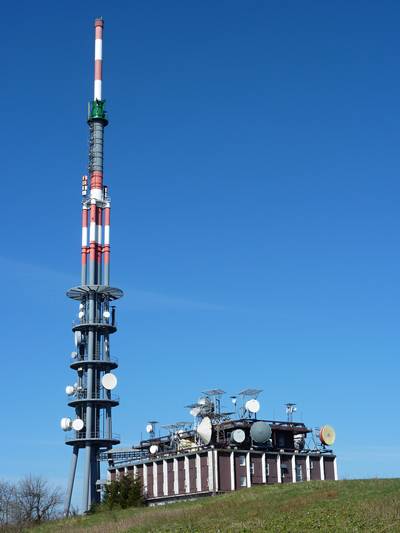

Velká Javorina




Tolik reportáž z letošního lovení DVB-T signálů za inverze na českobudějovicku.

Saxon
