Jiří Gráf - moje satelitní souprava


foto

foto


Popis: Je umístěn v obci Litohoř, 4 km od Moravských Budějovic, silnice E 38. Setrojil to můj bratr Antonín Gráf, amatérky se věnuje sat. technice od konce 80. let.

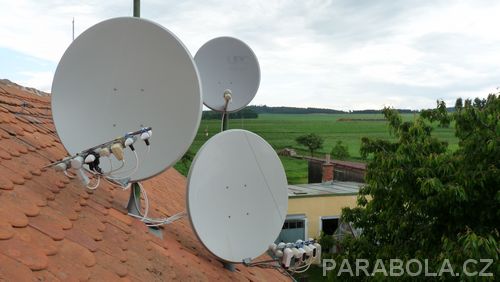

Východní parabola přijímá z pozic 28° 23,5° 19,2 °16°13° 9° 4,8° E
Západní parabola s nakloněnou elevací (střed je konv.na 7°W) přijímá z pozic 30° 22° 15°12,5° 7° 1° W a ještě 7°E.
Malá parabola je nastavena na 4 a 5°W.

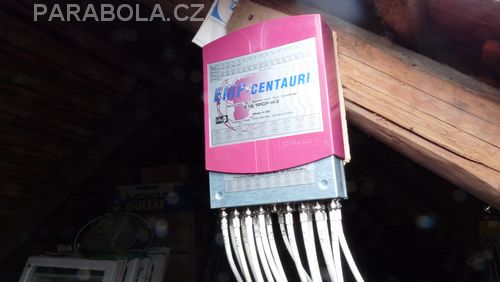

Vše je propojeno přes přepínač DiSEqC 16/1. Na 16.vstupu je parabola na natáčení (mimo snímek),plechová průměr 110 cm s rozsahem 60°E - 45°W.
Satelitní přijímač VANTAGE HD 1100, televize PANASONIC HD, uhl.108 cm.




Autor fotogalerie: Jiří Gráf
