Další zastávkou po významných či zajímavých vysílačích u našich sousedů je tentokrát hornorakouský Lichtenberg 925 m. n. m.




Vysílač Lichtenberg spolu s dolnorakouským Jauerlingem a vídeňským Kahlenbergem,
patří do trojice nejvýznamnějších rakouských vysílačů z pohlednu českého diváka či posluchače.




Koordináty vysílače Lichtenberg jsou 48° 23′ 4″ N, 14° 15′ 17″ E

K vysílači se lze nejpohodlněji z České republiky dostat přes hraniční přechod Studánky /Vyšší Brod/ směr Linec. Přibližně 5 km před Lincem /48°22'30.3"N, 14°17'29.6"E/, odbočíte z hlavní silnice doprava na obec Riedl.




Poprvé se o výstavbě vysílače Lichtenberg začalo oficiálně hovořit 24. června 1958. Architekt Rebhahn vyprojektoval vysílač jako spojení televizního stožáru a vyhlídkové věže. Tenkrát se proti výstavbě postavili ochránci přírody.

A jelikož ORF, hornorakouská vláda i město Linec neposkytla tomuto projektu potřebné prostředky pro realizování, nakonec se od tohoto projektu upustilo.

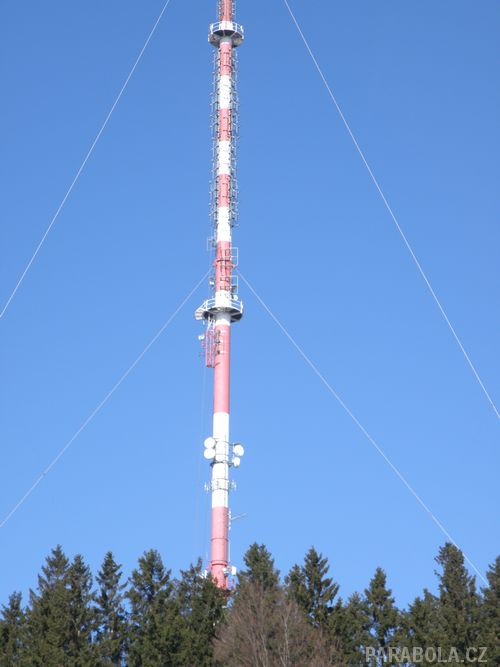

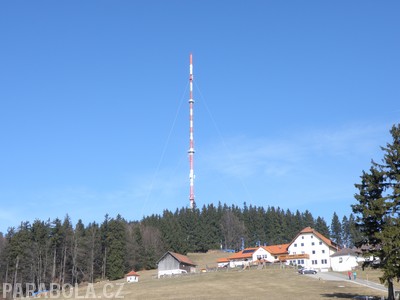

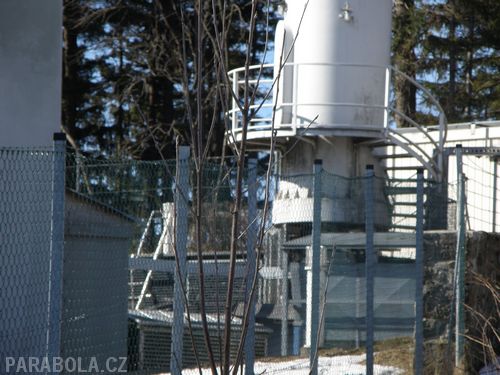

Stavba nakonec dostala zelenou v podobě jednoúčelové TV a rozhlasové vysílací věže. Nad obcí Lichtenberg vyrostl klasický válcový stožár, dodaný firmou VOEST, dosahující výšky 135 m.

V listopadu 1960 byl po dvouleté výstavbě vysílač Linz1/Lichtenberg uveden do provozu.

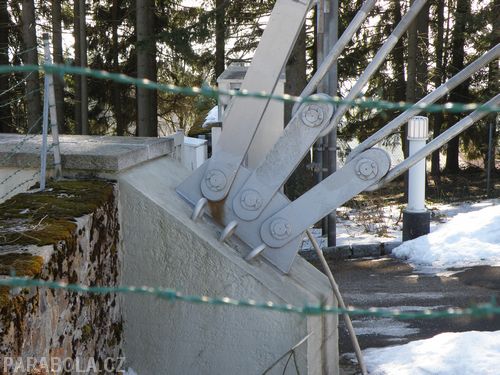

Kotvící patky pro uchycení kotevních lan mají betonové základy vyhloubeny až do hloubky 8 metrů.

Hmotnost celého kotvícího systému dosahuje neuvěřitelných 400 tun.




Bylo vypočteno, že při případném větru o rychlosti 210 km/hod bude mít stožár ve vrcholu celkový rozkmit 65 cm.

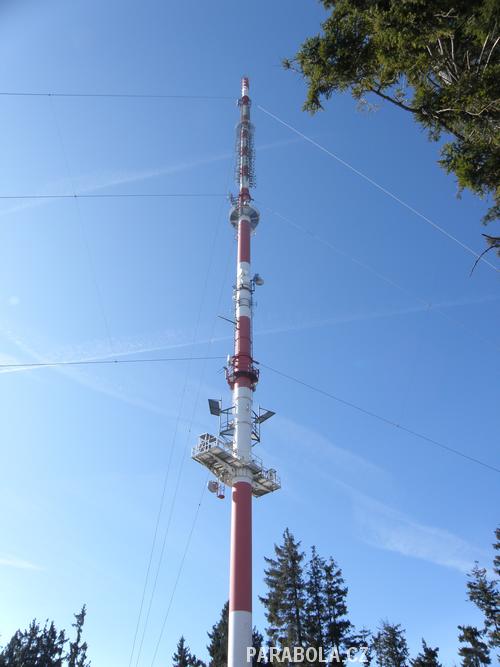

Stožár vysílače Lichtenberg má základnu o průměru 1,9 metrů, průměr stožáru těsně pod UHF systémem, ve výšce 135m je 1,2 metru.




Celková hmotnost ocelového stožáru je 95 tun. Do výšky 80 metrů vyveze montéry vnitřní výtah.

V prosinci 1964 začal vysílat z Lichtenbergu i druhý ORF program z nově instalované UHF antény. Od této doby je celková výška stožáru Linz1/Lichtenberg 156m.
V roce 1969 se stal symbol vysílače součástí erbu obce Lichtenberg.

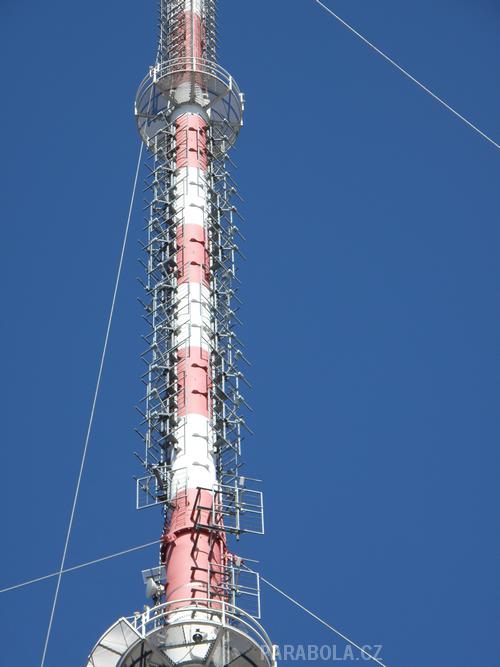

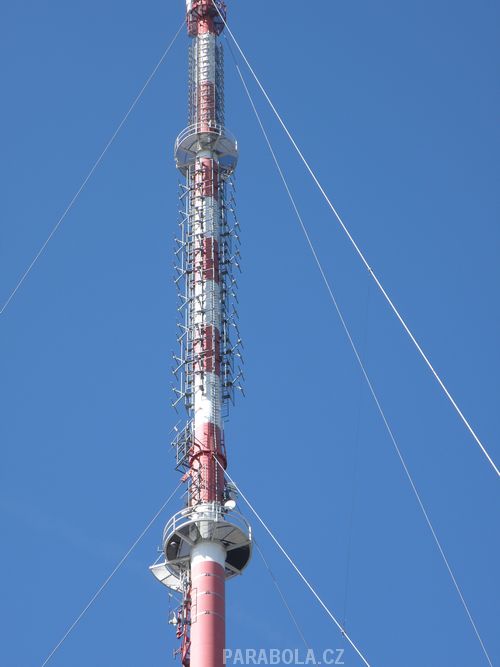

Dole VKV systém, nahoře systém VHF3, který léta sloužil pro analogové vysílání ORF1/K6/.

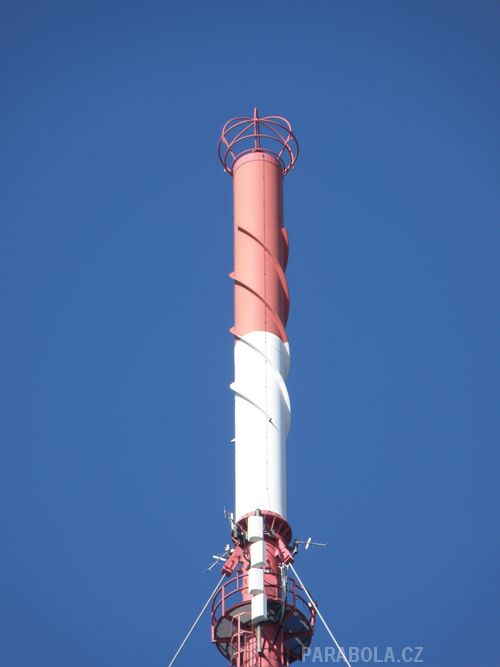

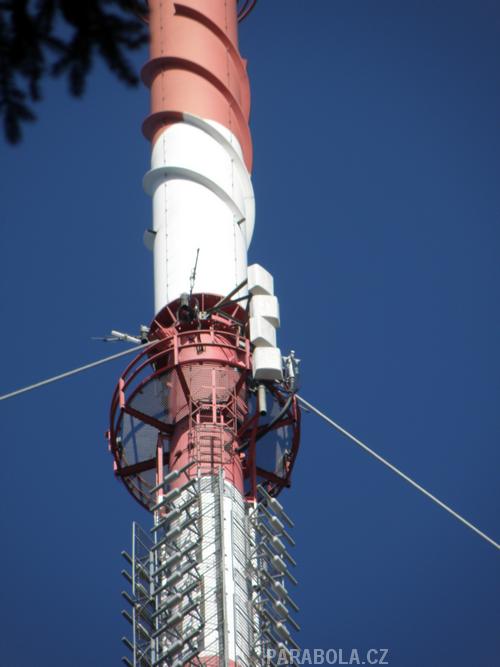

UHF systém pro DVB-T vysílání, pod ním čtveřice rakviček pro DVB-H /směr Linec/

Start DVB-T vysílání na Lichtenbergu se datuje ke dni 26.10.2006, konec analogového TV vysílání pak ke dni 4.6.2007.

Z hornorakouského vysílače Linz1/Lichtenberg jsou v současnosti odbavovány tři televizní COFDM multiplexy v normě DVB-T.

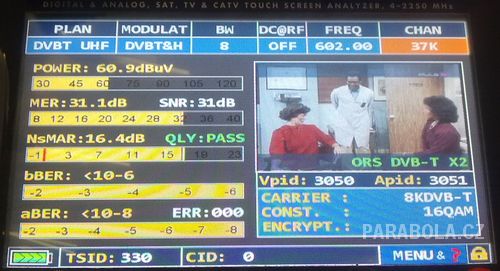

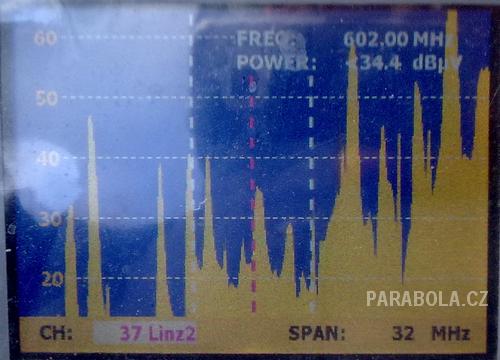

MUX B ORS, měřeno poblíž státní hranice ČR/AUT

První dva MUXy jsou klasické celoplošné, na kanále K37 je vysílán B multiplex ORS, na kanále K43 pak vysílá A multiplex ORS s hornorakouskou a dolnorakouskou regionální mutací programu ORF2.

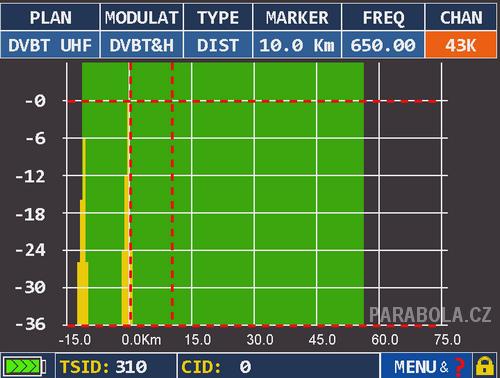

Signál v síti SFN prvního ORS multiplexu, měřeno v centru Českých Budějovic




Tento multiplex na kanále K43 vysílá v jednofrekvenční síti s vysílačem Freistadt. Toto jistě znají montážníci v okolí Českých Budějovic. Z měření impulsní odezvy na K43 je tato skutečnost velmi dobře patrná.

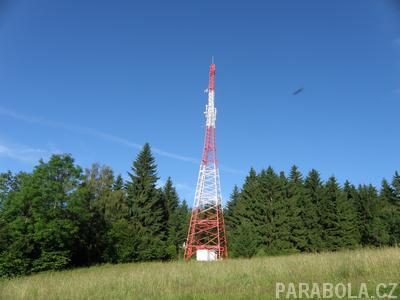

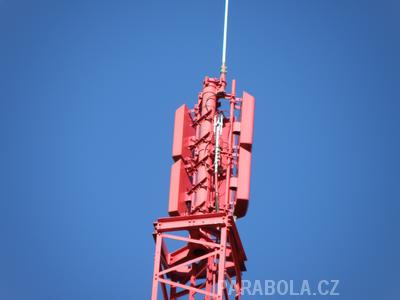

Vysílač Freistadt K43/ UHF rakvičky/

Vysílač Freistadt má sice charakter nízokovýkonnového vysílače, přesto jsou na Budějovicku místa, kde je signál z tohoto vysílače silnější než signál z Lichtenbergu. Dokonce jsou i taková místa, kde signál z Lichtenbergu není vůbec a multiplex ORS K43 z Freistadtu zde bez problému hraje /Dříteň a okolí/.

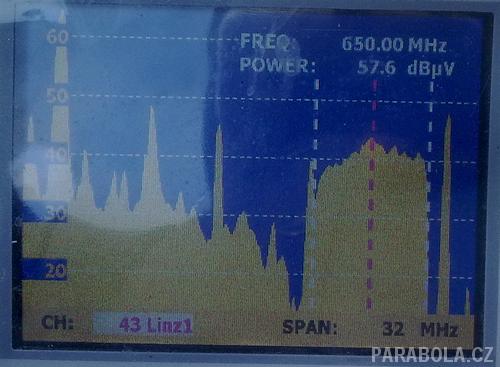

Signál z vysílače Freistadt K43, měřeno na Dříteňsku.




Na stejném místě po K37 ani památka…

Třetí multiplex vysílá rovněž pod hlavičkou ORS, ale je zaměřen pouze regionálně.
Multiplex C vysílal zkušebně už od června 2007 na K41, tehdy pouze s programem LT1, po přechodu do ostrého provozu na kanál K51 s výkonem 12,5 kW ERP /30.3.2010/, se jeho součástí stal i nový program Dorf.




MUX C ORS využívá fázovou modulaci QPSK, díky které lze i přes nízký vyzářený výkon úspěšně sledovat jeho programový obsah například v Českých Budějovicích.

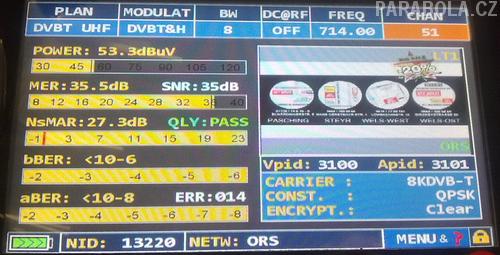

Parametry - MUX C ORS z Lichtenbergu – měřeno poblíž státní hranice ČR/AUT

DVB-T signál z Lichtenbergu je díky robustní modulaci 16QAM dobře přijímatelný na českokrumlovsku, českobudějovicku i v jižních částech táborského regionu.

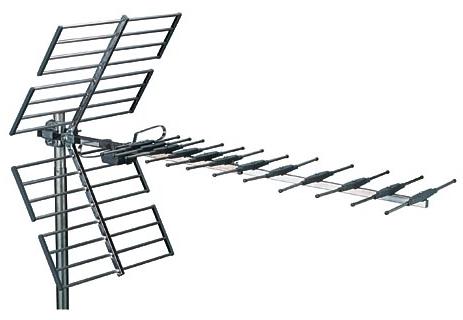

BU-453 ALCAD k21-k47

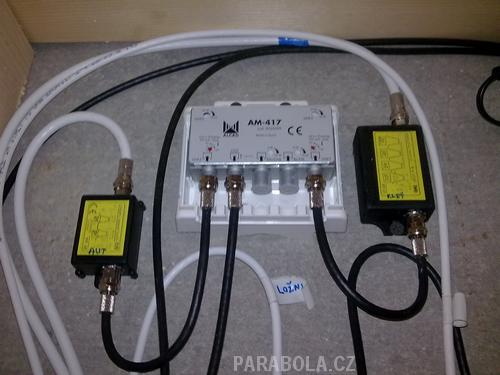

Pro spolehlivý příjem je pochopitelně nutné zvolit vhodnou výkonnou směrovou anténu s kvalitním nízkošumovým předzesilovačem, rovněž je důležité nepodcenit selektivní sloučení s anténou pro příjem českého DVB-T.




Ať budete na Jihu Čech realizovat příjem českého DVB-T z jakéhokoliv vysílače/Kleť, Javořice, Votice/, vždy se budete potýkat ob jeden kanál s místním signálem, blízko slabšího signálu z Lichtenbergu. Pokud selektivní sloučení zanedbáte, můžete mít ohrožen korektní příjem českého DVB-T vysílání.

DVB-T vysílání z Lichtenbergu probíhá kompletně v horizontální polarizaci.

Přehled DVB-T vysílání - LINZ1/Lichtenberg

Multiplex	UHF kanál	ERP	Polarizace	Programový obsah
ORS A	K43	100kW	horizontální	ORF1, ORF2 O, ORF2 N, ATV
ORS B	K37	100kW	horizontální	Puls4, 3Sat, ServusTV, ORF Sport Plus
ORS C	K51	12,5kW	horizontální	LT1, Dorf

parametry MUXů A a B: 16QAM, FEC3/4, GI 1/4, datová kapacita 14,93 Mbit/S
parametry MUXu C: QPSK, FEC 2/3, GI 1/8, datová kapacita 7,37 Mbit/S

Z vysílače Lichtenberg byl vysílán i signál DVB-H, určený primárně pro sledování programů prostřednictvím mobilních telefonů. Toto vysílání na kanále K45 bylo na Lichtenbergu přerušeno s koncem roku 2010.




Směrový sytém UHF pro vysílání DVB-H /vysílání ukončeno 31.12.2010/

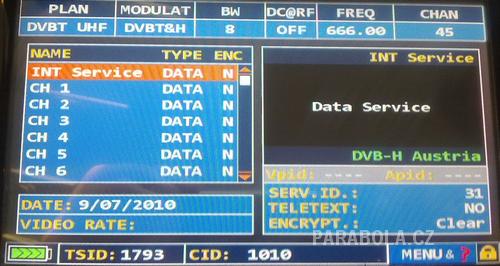

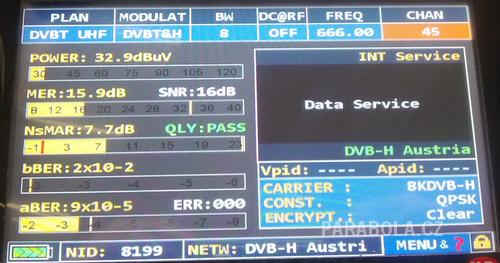

Signál DVB-H z Lichtenbergu, zaměřen 9.7 2010, cca 20km od severovýchodně od Lince.

Z vysílače Lichtenberg je vysíláno rovněž analogové rozhlasové vysílání v pásmu VKV.
Kompletní přehled programů i s vysílacími parametry naleznete v tabulce.

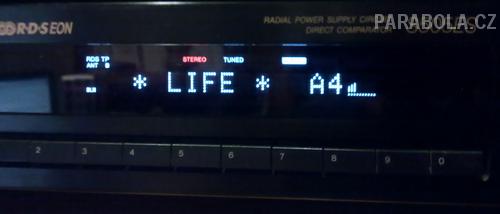

Zvlášť vyzdvihnu privátní rozhlasovou stanici LIFE Radio /100,5MHz/, která hraje velice příjemnou a kvalitní muziku od 70. let minulého století až po současnost. I s modulačním procesorem je v tomto případě zacházeno velmi citlivě. Něco podobného v našem éteru nenajdete. Bohužel, stanici LIFE zatím nenajdete na satelitu v podobě komerčního vysílání v DVB-S.




LIFE Radio - webový stream: http://www.liferadio.at/radio/

Přehled VKV vysílání - LINZ1/Lichtenberg

Stanice	Frekvence	ERP	Polarizace	Vyzařovací diagram
Ö1	97,5 MHz	100kW	horizontální	všesměrový
Hitradio Ö3	88,8 MHz	100kW	horizontální	všesměrový
FM4	104,0 MHz	100kW	horizontální	všesměrový
LIFE Radio	100,5 MHz	100kW	horizontální	všesměrový
Radio Oberösterreich	95,2 MHz	100kW	horizontální	všesměrový
Radio Niederöster.	90,1 MHz	10kW	horizontální	jihovýchod
KRONEHIT	92,6 MHz	7kW	cirkulární	jih
Radio Arabella	96,7 MHz	4kW	horizontální	jihozápad

Všesměrový VKV system

VKV vysílání je z Lichtenbergu šířeno v horizontální polarizaci, pouze stanice KRONEHIT využívá cirkulární polarizaci.

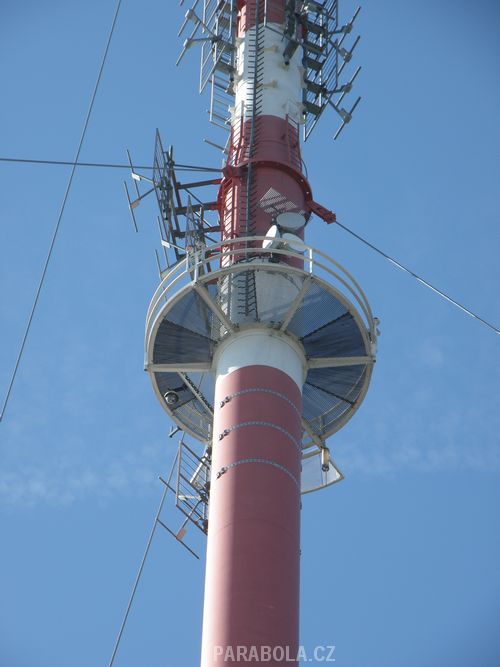

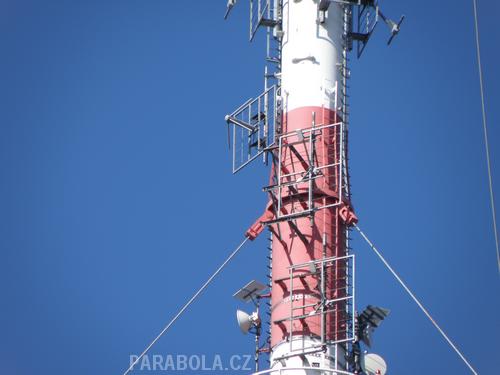

Cirkulární VKV anténa pro KRONEHIT a horizontální antény pro Radio Niederösterreich

Všechny rozhlasové stanice, které na Lichtenbergu vysílají z hlavního všesměrového systému jsou zachytitelné bez větších problémů na českokrumlovsku i českobudějovicku a určitě i v dalších lokalitách Jihočeského regionu.




Vysílač Lichtenberg je napájen z 30kV rozvodu linecké distribuční energetické sítě AG.
Jako záložní zdroj slouží na Lichtenbergu synchrogenerátor o výkonu 400 KVA, poháněný silným dieselovým motorem.

Palivové nádrže pojmou až 10 000 litrů nafty.







Restaurace pod vysílačem s panem vrchním…

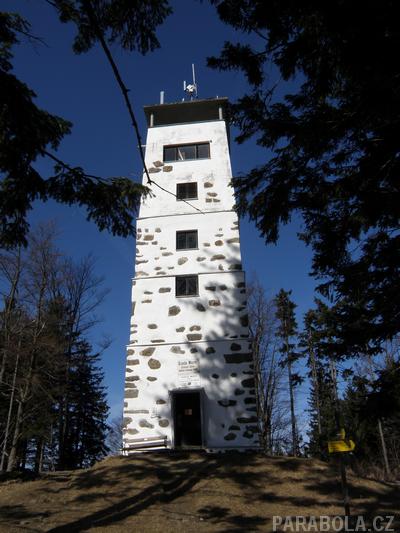

Rozhledna u vysílače.

Tolik reportáž z návštěvy hornorakouského vysílače LINZ1/Lichtenberg.

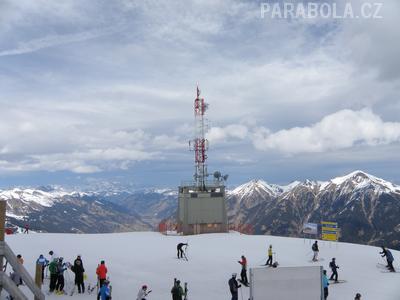

Příště se vydáme hodně vysoko, našim cílem bude stanice vysílače Stubnerkogel /2 264 m.n.m./ v oblasti Bad Gastein.
