Další díl seriálu návštěv terestrických vysílačů je věnován významnému vysílači Jauerling, který leží v dolnorakouském regionu Sankt Pölten. Jauerling je hora v Dolním Rakousku, je nejvyšším vrcholem vinařské oblasti Wachau, podél údolí protéká Dunaj.

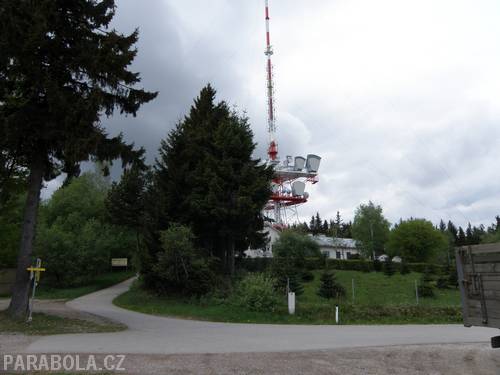

Vysílač Jauerling leží v nadmořské výšce 959 metrů nad mořem, nedaleko Kremsu a městečka Melk, které je známo mimo jiné i jako místo podpisu dohody o jaderné elektrárně Temelín, mezi státy Rakouska a Česka /2000/. Vysílač je 141 metrů vysoká ocelová konstrukce.




Okolí Jauerlingu je vyhlášená vinařská oblast, vinice jsou opravdu na každém kroku, není zde snad jediný jižní svah, kde by nebyla pečlivě udržovaná vinice.








Údolí Wachau a řeka Dunaj

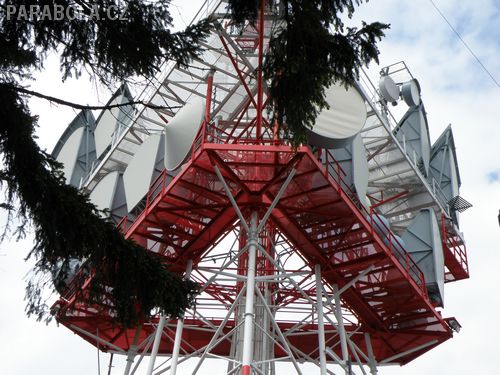

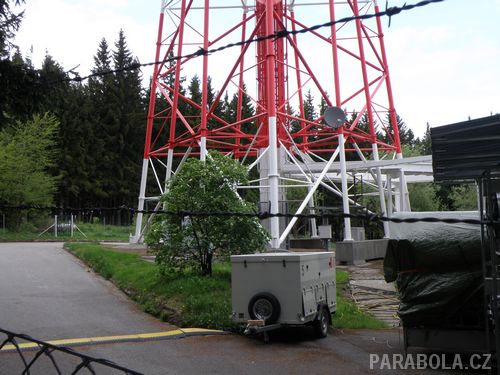

Základna ocelového stožáru vysílače

Vysílač Jauerling začal být budován v roce 1955 a o tři roky později byl uveden do provozu.

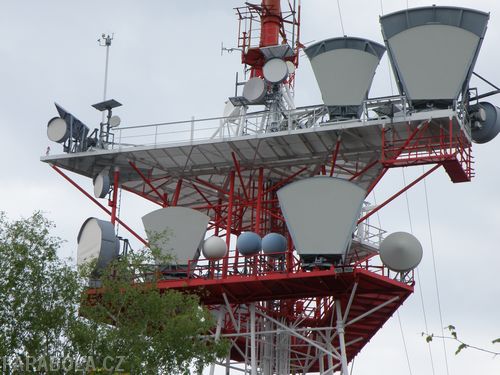

Dnes je z něj odbavováno především digitální TV vysílání v normě DVB-T a analogové rozhlasové vysílání v pásmu VKV. Vysílač Jauerling je rovněž využíván pro všemožná radioreléová spojení v regionu. Obstarává datovým spojením tzv. „východní-západní cestu“. Je hlavním bodem datového spojení oblastí Sonntagberg a Exelberg.




Vysílač Jauerling se nachází vzdušnou čarou 78 km od Znojma, 95 km od Českých Budějovic, 120km od Jihlavy a 130km od Tábora.




Provozovatelem vysílače je jako obvykle v Rakousku společnost ORS, tedy sesterská organizace tamní veřejnoprávní televize ORF.




V současné době jsou z Jauerlingu vysokým výkonem šířeny hlavní dva rakouské multiplexy. První Multiplex ORS-A naladíte na kanále K31, druhý Multiplex ORS-B naladíte na úplném začátku UHF pásma na kanále K21.

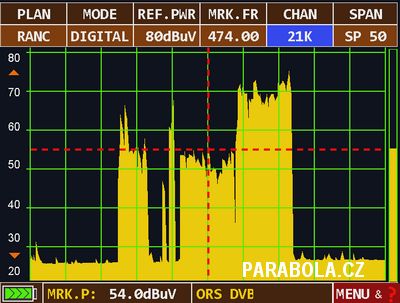

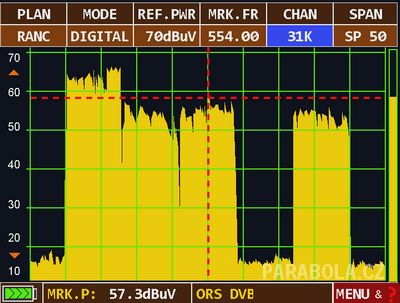

K29 - Včelná, K30 - Javořice, K31 - Jauerling/Wachberg, K33 - Javořice




Data CDMA, K21 – Jauerling, K22 - Kleť

Díky vysokému vysílacímu výkonu, slušné nadmořské výšce a příznivé použité OFDM modulaci 16QAM lze legálně přijímat signál z Jauerlingu i na území naší republiky.

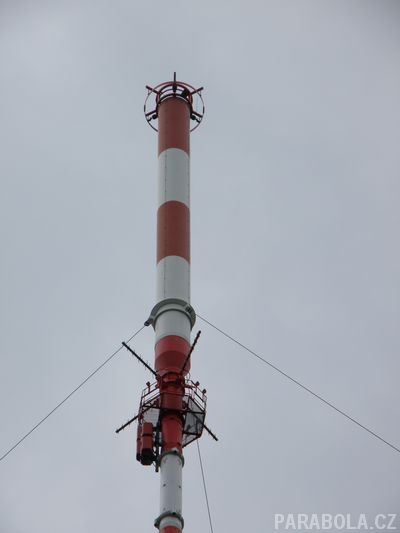

UHF systém v G.R.P. cylindru/Kathrein/ pro DVB-T vysílání

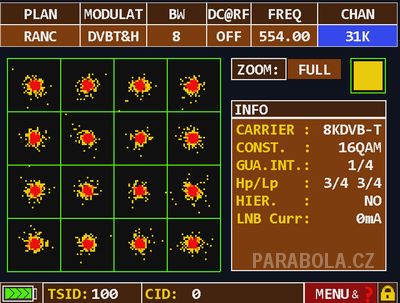

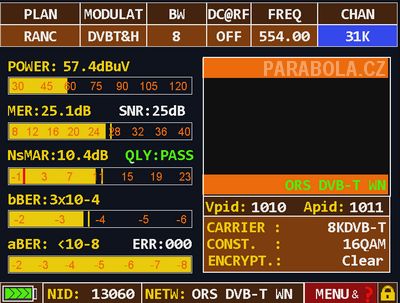

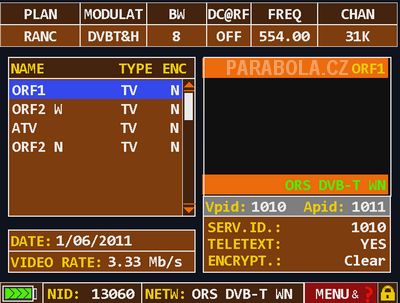

MUX ORS-A SFN Jauerling/Weitra – měřeno u Českých Budějovic

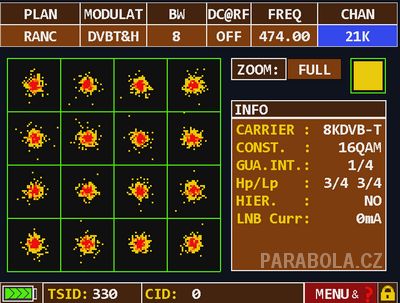

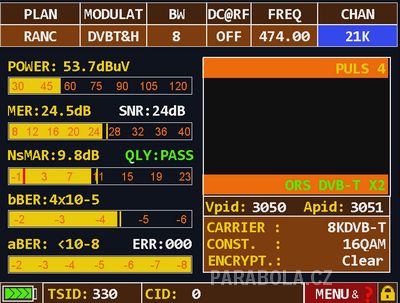

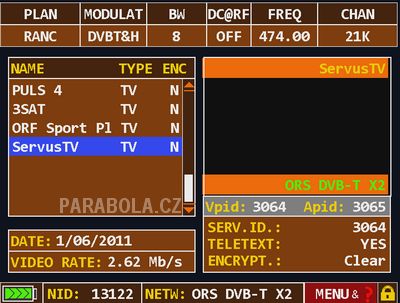

MUX ORS-B SFN Jauerling– měřeno u Českých Budějovic







Na starším snímku vysílače Jauerling máte možnost vidět všesměrový VHF systém pro vysílaní analogové ORF1. Jedná se o antény typu Superturnstile.

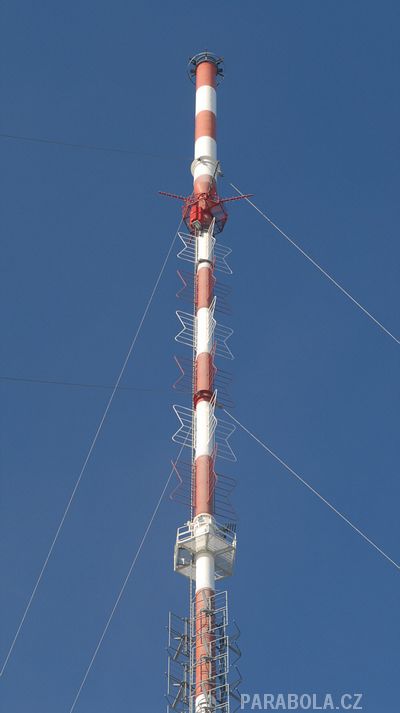

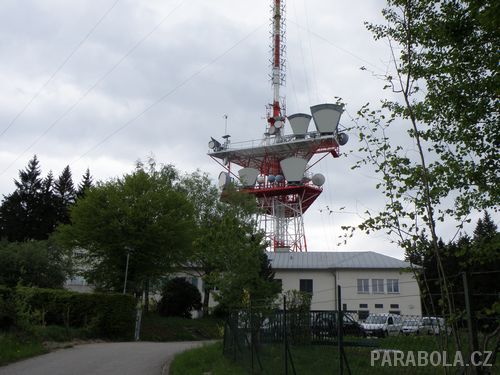

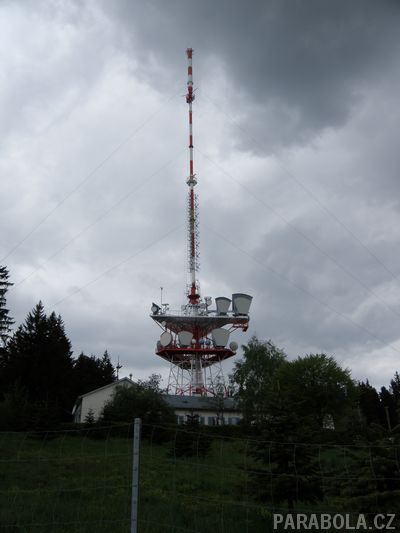

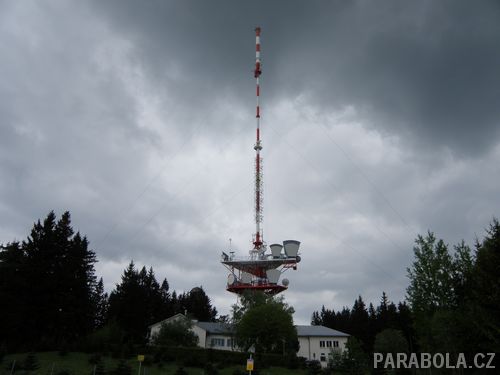

Vysílač Jauerling je 141 metrů vysoká ocelová konstrukce, ve výšce 40 metrů začíná VKV systém, v 75 metrech byl instalovaný systém pro pásmo VHF /analogová ORF1 - kanál E2A/, ten už je v současné době demontovaný, ve výšce 120 začíná GFK cylindr, ve kterém je ukryt UHF systém pro vysílání DVB-T signálu. Všechny systémy jsou uzpůsobeny pro horizontální vysílání. Celý stožár je kotven trojicí kotvicích lan ve třech patrech.

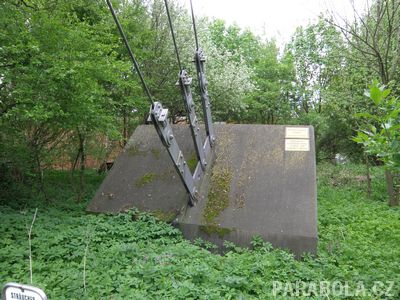

Masivní kotvící betonová patka

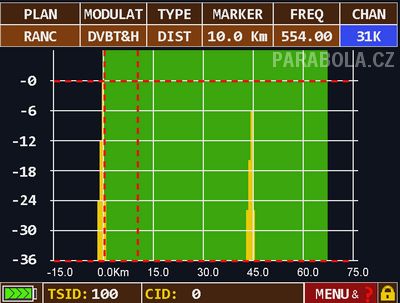

MUX ORS-A pracuje v jednofrekvenční síti SFN, na kanále K31 mohou například obyvatelé jižní a střední části Jihočeského kraje využívat signálu i z vysílače Weitra /Wachberg, tomuto vysílači jsme se věnovali před časem v samostatném díle našeho seriálu.

http://www.parabola.cz/clanky/4131/na-navsteve-u-vysilace-wachberg/

V jihočeském kraji lze signál z Jauerlingu přijímat především v jižních části/ Novohradsko, Třeboňsko, Jindřichohradecko/, lze ho přijímat i na Českobudějovicku a příjem lze realizovat i na Táborsku. Znovu zdůrazňuji, že DX příjmu napomáhá především použitá modulace 16QAM/ FEC 3/4, která umožňuje naprosto stabilní příjem už od hodnoty 20dB modulační chybovosti MER, pro srovnání s modulací 64QAM/ FEC 2/3, kterou využívají tuzemští provideři, ta podobnou stabilitu příjmu umožňuje až při hodnotě MER 25dB. Použití modulace 16QAM naopak snižuje celkovou datovou kapacitu multiplexu - 15Mbit/s, proti 20Mbit/s u našich providerů. Na výsledné datové kapacitě se pochopitelně podílí i hodnota FEC.







DVB-T vysílání z Jauerlingu

MUX	Kmitočet	ERP	Programový obsah
ORS A	554MHz/ K31	100kW	ORF1, ORF2W, ORF2N, ATV
ORS B	474MHz/ K21	100kW	ORF Sport, Servus TV, 3SAT, Pulse4

16QAM, FEC 3/4, GI 1/4, MPEG2, Horizontální polarizace

Z Jauerlingu vysílal donedávna i regionální Multiplex C, s jediným programem P3TV.
P3TV je privátní stanice se zaměřením na zpravodajství a publicistiku regionu Sankt Pölten.

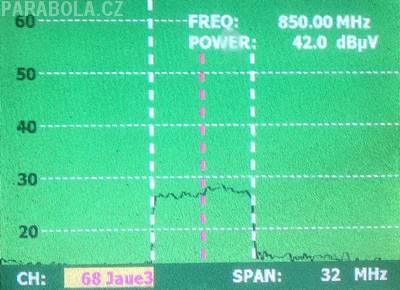

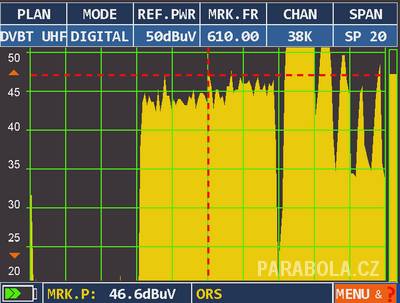

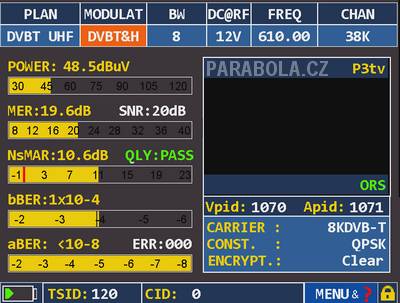

Nejprve MUX-C vysílal na K68 ze směrového nízkovýkonnového UHF systému/2007-2009/, po přechodu na kanál K38/2009/ se začal třetí multiplex šířit z hlavního UHF systému výkonem ERP. Tento Multiplex využíval díky datové nenáročnosti modulaci QPSK, tato modulace zajišťuje plně stabilní příjem už od hodnoty MER 14dB. Právě proto byl příjem P3TV možný i na našem území.







http://www.parabola.cz/clanky/3664/prijem-rakouske-regionalni-p3tv-na-k38/

15.dubna 2011 bylo DVB-T vysílání třetího multiplexu z Jauerlingu díky finanční situaci stanice P3TV nenávratně ukončeno.

Na Jauerlingu je rovněž provozováno vysokovýkonnové analogové vysílání VKV rozhlasu.

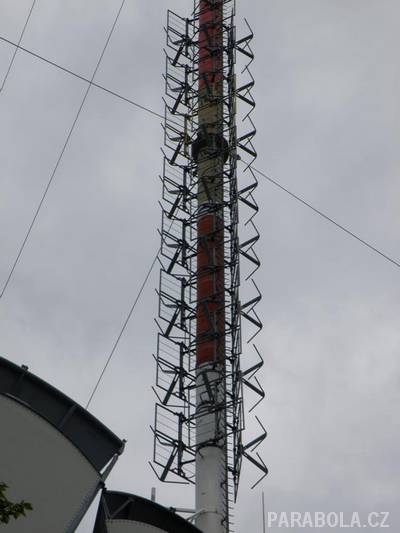

Horizontální VKV systém

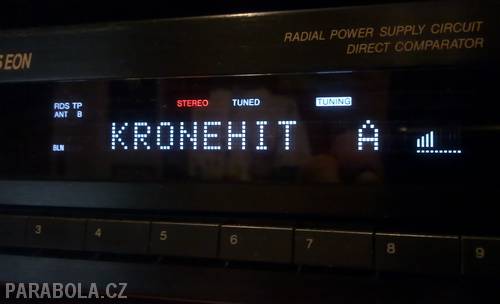

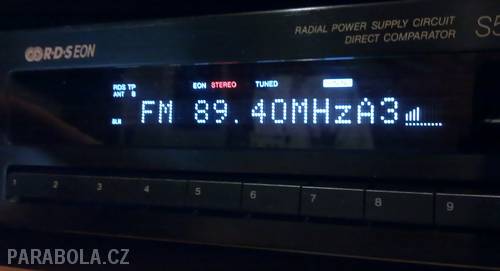

Posluchači mohou ladit z Jauerlingu tyto rakouské stanice:

VKV vysílání z Jauerlingu

Název	Kmitočet	ERP
Ö1	97,0MHz	100kW
Radio NiederÖ	91,5MHz	100kW
Hitradio Ö3	89,4MHz	100kW
FM4	98,8MHz	100kW
KroneHit	105,3MHz	100kW

K vysílači Jauerling se dostane autem až přímo k areálu.




Po silnici B3 od Kremsu se vydáte na Spitz , pak odbočíte na Benking a Oberndorf. Z Kremsu do Spitzu jedete stále podél Dunaje.

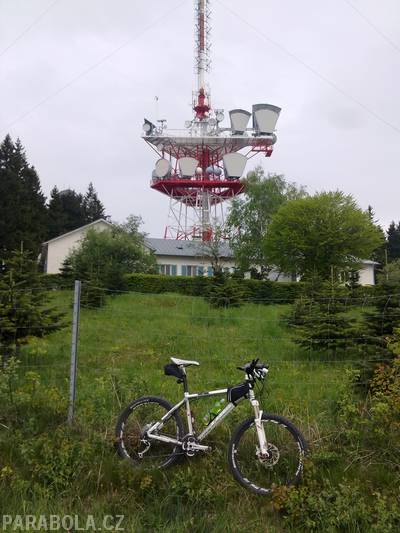

Ze Spitzu se můžete vydat k vysílači i na kole, čeká vás od Dunaje /200m.n.m./ pěkný 7km výšlap po asfaltové vozovce, během jeho dosáhnete k vysílači převýšení téměř 800metrů.




Pro cyklisty dodávám, že se jedná o průměrné stoupání přes 10 %. Slušná ranní rozcvička…

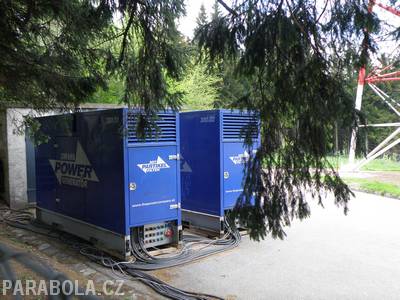

Celý komplex vysílače je napájen z místní 20kV rozvodné sítě, celoroční spotřeba je spočtena na 1,8MWh elektrické energie. Pro nouzový napájecí režim jsou v areálu k dispozici dva synchronní generátory 300kVA s dieselovými motory o výkonu 370kW. Zásobní nádrže pojmou 10 000 litrů nafty.

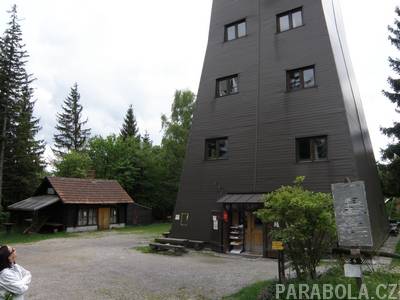

Místní rozhledna /1988/
Stará rozhledna byla v roce 1974 silně poničena bouří a o dva roky později zbourána.

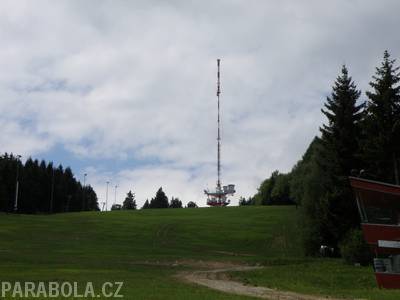

Vysílač Jauerling jako dominanta místního malého lyžařského areálu




Dalekohledem je možné pěkně vidět nádherný zámek v Melku

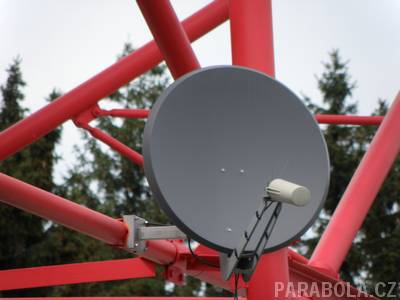

Přijímací satelitní parabola Kathrein






Koordináty vysílače Jauerling

Tolik reportáž z návštěvy významného dolnorakouského vysílače Jauerling.

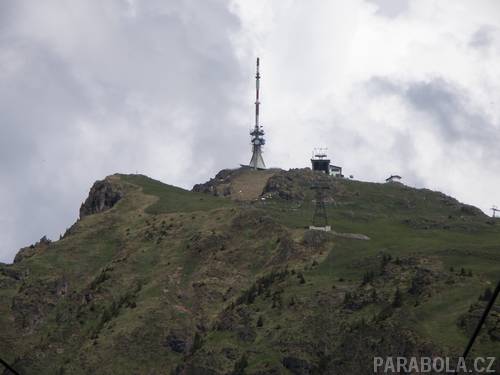

Příště se vydáme až do Tyrolských Alp, naším cílem bude vyhlášené zimní středisko
Kitzbühel a místní vysílač Kitzbühelhorn.
