Dálkový příjem DVB-T na rozhledně Libín u Prachatic
| Tisk
Dnešní článek bude opět po delší době věnován dákovému příjmu DVB-T.
Na začátku Nového roku jsme se vydali na Šumavu na rozhlednu Libín u Prachatic.

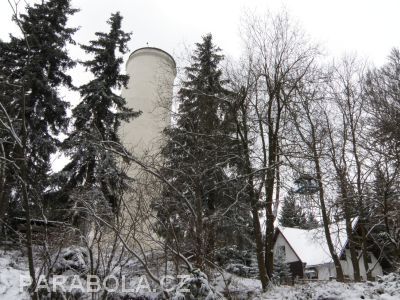

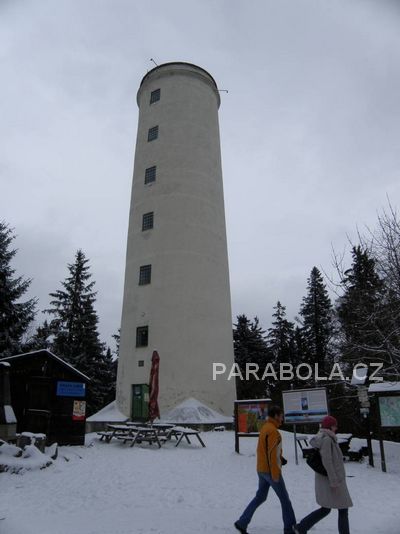

Libínská rozhledna /1096 m.n.m/ se nachází cca 5km od Prachatic směrem na Volary.
Byla postavena v letech 1881 až 1883, na výšku měří 27m.
Měření bylo provedeno na naši obvyklou sestavu: Logaritmicko/periodická anténa LP 45 od Fracarra a TV průzkumník Prodig 5 od Promaxe. Veškeré měření probíhalo bez jakéhokoliv předzesilovače. Během měření panovalo klasické zimní, šumavské počasí tj. mráz a vítr.
Od měření jsme si slibovali, že budeme na rozdíl od rozhledny na Kleti osvobozeny od tamního silného vysílače a tím pádem se dočkáme více dálkových úlovků.
Bohužel, nic zásadního nového jsme neulovili, snad i nevlídné počasí na tom mělo svůj podíl.
Pohled z Libína na Kleť
Pohled z Kleti na Libín
Nejvzdálenějším zachyceným vysílačem byl tedy Wendelstein u německých Alp. Z Rakouska byl nejvzdálenější zachycený vysílač Jauerling, zde jsme zachytili pouze K31, K21 byl zarušen signálem K22 z Kleti, která je přímo v ose z Jauerlingem a to samé v podstatě platí i o K38, kde se navíc podepsat i nižší ERP u tohoto regionálního Muxu. K31 navíc vysílá i z Weitry, takže možnost zachycení signálu z tohoto vysílače se rovněž nedá vyloučit.
Na horizontu Boubínský prales
Pohled na Prachatice
Trojmezná – Třístoličník – hranice třech států
Z českých signálů byl z největší vzdálenosti Klínovec K36, oba Muxy z Bukové hory/ K55 a K58/. Zachycen byl rovněž signál na K40 a podle azimutu lze odhadovat, že se jedná o signál z Mikulova. Naskenování se bohužel nepodařilo.
Naskenování očekávaného signálu K29 regionálního Muxu ze Včelné se také nekonalo, ale to může mít za následek jak malý ERP, špatné počasí, tak především přítomnost signálu Muxu1 z příbramského vykrývače /vrch Praha/.

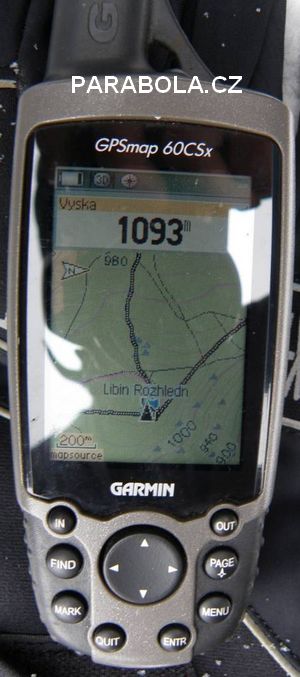

Azimut uvedený v tabulce byl odečítán na GPS navigaci Garmin, není vyloučeno, že v některých případech může být údaj zkreslený a neodpovídá hodnotám na mapových podkladech. Na rozhledně bylo dost železného materiálu, takže měřící chyba mohla být docela výrazná. Navigace Garmin má ve statickém stavu aktivní obyčejný elektromagnetický kompas.
DVB-T signály na rozhledně Libín 1096 m.n.m.
V tabulce jsou některé signály uvedené jako spojené ze dvou vysílačů. Jedná se jednak o SFN a navíc o vysílače na jedné ose s libínskou rozhlednou. Jiný případ byl u vysílačů Cukrák a Votice, zde je patrná rozdílná úroveň Muxů SFN /K41 a K53/ proti Muxu K59, který vysílá pouze z Cukráku. Problém s preechem jsme bohužel nestihli nijak zjištovat, bylo moc málo času a velká zima... Vypisování digitálních parametrů, nebo jejich nafocení z obrazovky měřáku nebylo z důvodu špatného počasí možné. V každém případě bych se na tuto rozhlednu ještě jednou rád podíval za lepšího počasí, jelikož je to velmi zajímavé místo pro zkoumání právě těchto ošemetných situací. Třeba blízký, slabší signál z Vimperka a za ním stejný, silnější a vzdálenější signál ze Svatoboru /K49/. Nebo SFN kanály K48 a K52 ze Svatoboru a Krašova. Podobně jako SFN z Votic /32kW/ a vzdálenějšího Cukráku /100kW/ s nepatrně odlišným azimutem vůči rozhledně /34° resp. 13°/.
Tolik reportáž o příjmu DVB-T na rozhledně Libín u Prachatic.
Saxon
Na začátku Nového roku jsme se vydali na Šumavu na rozhlednu Libín u Prachatic.
Libínská rozhledna /1096 m.n.m/ se nachází cca 5km od Prachatic směrem na Volary.
Byla postavena v letech 1881 až 1883, na výšku měří 27m.
Měření bylo provedeno na naši obvyklou sestavu: Logaritmicko/periodická anténa LP 45 od Fracarra a TV průzkumník Prodig 5 od Promaxe. Veškeré měření probíhalo bez jakéhokoliv předzesilovače. Během měření panovalo klasické zimní, šumavské počasí tj. mráz a vítr.
Od měření jsme si slibovali, že budeme na rozdíl od rozhledny na Kleti osvobozeny od tamního silného vysílače a tím pádem se dočkáme více dálkových úlovků.
Bohužel, nic zásadního nového jsme neulovili, snad i nevlídné počasí na tom mělo svůj podíl.
Pohled z Libína na Kleť
Pohled z Kleti na Libín
Nejvzdálenějším zachyceným vysílačem byl tedy Wendelstein u německých Alp. Z Rakouska byl nejvzdálenější zachycený vysílač Jauerling, zde jsme zachytili pouze K31, K21 byl zarušen signálem K22 z Kleti, která je přímo v ose z Jauerlingem a to samé v podstatě platí i o K38, kde se navíc podepsat i nižší ERP u tohoto regionálního Muxu. K31 navíc vysílá i z Weitry, takže možnost zachycení signálu z tohoto vysílače se rovněž nedá vyloučit.
Na horizontu Boubínský prales
Pohled na Prachatice
Trojmezná – Třístoličník – hranice třech států
Z českých signálů byl z největší vzdálenosti Klínovec K36, oba Muxy z Bukové hory/ K55 a K58/. Zachycen byl rovněž signál na K40 a podle azimutu lze odhadovat, že se jedná o signál z Mikulova. Naskenování se bohužel nepodařilo.
Naskenování očekávaného signálu K29 regionálního Muxu ze Včelné se také nekonalo, ale to může mít za následek jak malý ERP, špatné počasí, tak především přítomnost signálu Muxu1 z příbramského vykrývače /vrch Praha/.
Azimut uvedený v tabulce byl odečítán na GPS navigaci Garmin, není vyloučeno, že v některých případech může být údaj zkreslený a neodpovídá hodnotám na mapových podkladech. Na rozhledně bylo dost železného materiálu, takže měřící chyba mohla být docela výrazná. Navigace Garmin má ve statickém stavu aktivní obyčejný elektromagnetický kompas.
DVB-T signály na rozhledně Libín 1096 m.n.m.
UHF kanál | Obsah | Vysílač | Azimut | Vzdálenost | Úroveň |
---|---|---|---|---|---|
K22 | MUX CDG | Kleť | 125° | 24km | 86dBuV |
K49 | MUX CES TEL | Kleť | 125° | 24km | 81dBuV |
K50 | MUX CES RAD | Kleť | 125° | 24km | 82dBuV |
K37 | ORS2 | Lichtenberg /AUT/ | 170° | 73km | 65dBuV |
K43 | ORS1 | Lichtenberg /AUT/ | 170° | 73km | 59dBuV |
K31 | ORS1 | Jauerling/Weitra /AUT/ | 127° | 120/70km | 49dBuV |
K40 | ???? /nenaskenováno/ ???? | Mikulov | 76° | 195km | 46dBuV |
K41 | MUX CES RAD | Cukrák/Votice | 17° | 109/85km | 71dBuV |
K53 | MUX CES TEL | Cukrák/Votice | 17° | 109/85km | 71dBuV |
K59 | MUX CDG | Cukrák | 13° | 109km | 65dBuV |
K29 | MUX CES TEL | Příbram /vrch Praha/ | 8° | 71km | 55dBuV |
K29 | MUX Vcelna/nenaskenováno/ | SK Včelná | 97° | 33km | 36dBuV |
K52 | MUX CDG | Svatobor/Krašov | 313° | 48/132km | 65dBuV |
K48 | MUX CES RAD | Svatobor/Krašov | 313° | 48/132km | 68dBuV |
K49 | MUX CES TEL | Svatobor/Vimperk | 313° | 48/16km | 77dBuV |
K34 | MUX CES TEL | Krašov | 329° | 132km | 69dBuV |
K33 | MUX CES TEL JM | Javořice | 71° | 100km | 72dBuV |
K55 | MUX CDG | Buková hora | 3° | 190km | 42dBuV |
K58 | MUX CES RAD | Buková hora | 3° | 190km | 42dBuV |
K27 | BR2 | Brotjacklriegel /SRN/ | 262° | 62km | 56dBuV |
K33 | ZDF mobile | Brotjacklriegel /SRN/ | 262° | 62km | 51dBuV |
K36 | MUX CES TEL | Klínovec | 335° | 175km | 60dBuV |
K34 | Media Broadcast /RTL/ | Wendelstein /SRN/ | 240° | 205km | 57dBuV |
K35 | ZDF mobile | Wendelstein /SRN/ | 240° | 205km | 57,5dBuV |
K56 | BR2 | Wendelstein /SRN/ | 240° | 205km | 49dBuV |
K54 | BR1 /ARD/ | Wendelstein /SRN/ | 240° | 205km | 51dBuV |
K66 | Media Broadcast /ESP/ | Wendelstein /SRN/ | 240° | 205km | 49,5dBuV |
K48 | BR /Sat1/ | Wendelstein /SRN/ | 240° | 205km | 50dBuV |
V tabulce jsou některé signály uvedené jako spojené ze dvou vysílačů. Jedná se jednak o SFN a navíc o vysílače na jedné ose s libínskou rozhlednou. Jiný případ byl u vysílačů Cukrák a Votice, zde je patrná rozdílná úroveň Muxů SFN /K41 a K53/ proti Muxu K59, který vysílá pouze z Cukráku. Problém s preechem jsme bohužel nestihli nijak zjištovat, bylo moc málo času a velká zima... Vypisování digitálních parametrů, nebo jejich nafocení z obrazovky měřáku nebylo z důvodu špatného počasí možné. V každém případě bych se na tuto rozhlednu ještě jednou rád podíval za lepšího počasí, jelikož je to velmi zajímavé místo pro zkoumání právě těchto ošemetných situací. Třeba blízký, slabší signál z Vimperka a za ním stejný, silnější a vzdálenější signál ze Svatoboru /K49/. Nebo SFN kanály K48 a K52 ze Svatoboru a Krašova. Podobně jako SFN z Votic /32kW/ a vzdálenějšího Cukráku /100kW/ s nepatrně odlišným azimutem vůči rozhledně /34° resp. 13°/.
Tolik reportáž o příjmu DVB-T na rozhledně Libín u Prachatic.
