V nedávné době se nám na pozici 26,0E /Badr 4/ objevily technicky velice atraktivní sportovní HD programy Al Kass HD a Dubai Sports HD a již delší dobu zde vysílá SD paket atraktivních filmových a seriálových kanálů MBC a tak se tato pozice stala mezi diváky a fanoušky satelitního příjmu právem aktuální a žádaná.

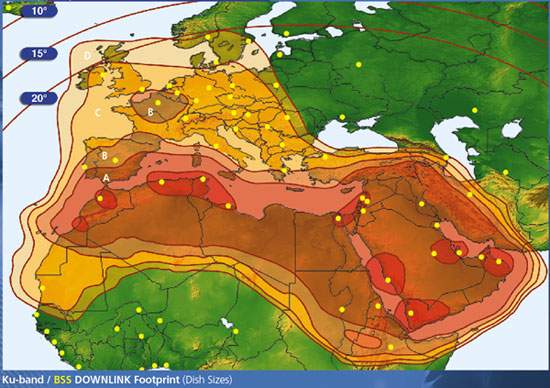

Diagram pokrytí - Beam BSS - Badr 4 26,0E
Pro spolehlivý příjem na našem území je doporučovaný průměr antény 120cm.

Na Dubai Sports HD byl nedávno odvysílán ve špičkové kvalitě tenisový turnaj WTA v Dubai, začaly se vysílat kvalitní přenosy z nejvyšší německé fotbalové soutěže a je avizován i přenos z nejprestižnějšího tenisového turnaje světa z londýnského Wimbledonu.



V dnešním článku si představíme možnost příjmu signálu z této družice v Jihočeském kraji.

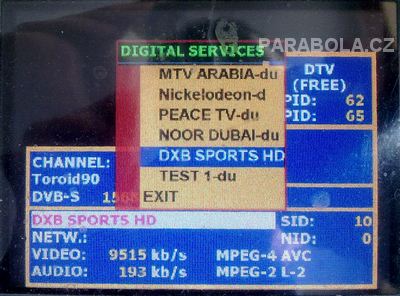

Parametry streamu Dubai Sports HD (označení stanice: DXB SPORTS HD) - obraz není zobrazen, jelikož použitý měřící přístroj Prodig5 není vybaven MPEG4 videodekodérem.

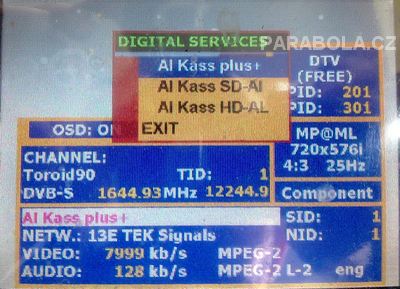

Parametry streamu SD programu Al Kass plus+

Popsán bude fixní příjem na ofsetovou anténu EmmeEsse 100 a toroidiální anténu T90 od Maximum.



Lyžina toroidiální antény T90 s LNB Inverto SilverTech a MultiConnect

Výše uvedené programy vysílají na frekvencích 12,169 GHz, 12,245 GHz a 11,919 GHz.
Z přehledů je patrné, že všechny tyto kmitočty jsou bohužel i v identických polarizacích obsazeny na těsně sousedících pozicích 23,5E resp. 28,2E.

Z čehož vyplývá, že na problémy je zaděláno především na ofsetových anténách pod 100cm.

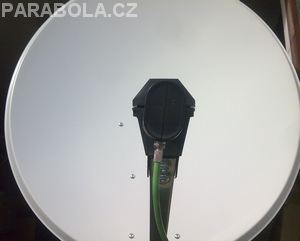

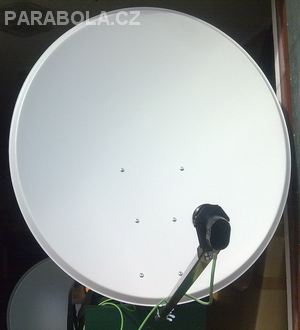

EmmeEsse 100 a Inverto Black Ultra

Větší průměry ofsetových antén přinášejí nejenom vyšší zisk, ale především díky delšímu krku i větší možnost separace odražených sousedních silných signálů.

Pro prvotní zaměření je dobré používat TP 12245V, jelikož tento transpondér není na Astře 23,5E aktivní, tudíž z této strany není žádné rušení a první signál, který se nám na spektrálním analyzéru při nastavování antény objeví, je s jistotou signál z Badru.

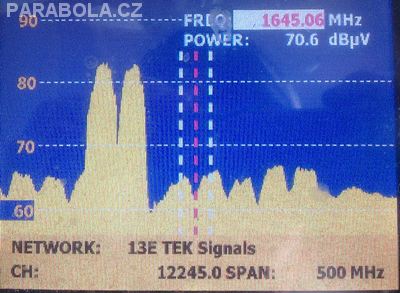

Spektrum signálu na Astře 23,5E kolem TP 12245 Vertikal

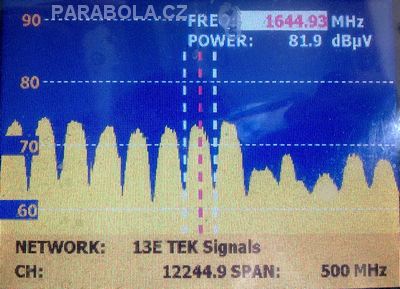

Spektrum signálu na Badru4 26,0E kolem TP 12245 Vertikal

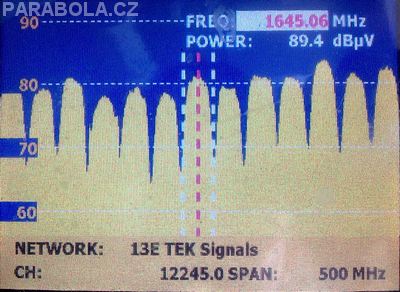

Nabité spektrum signálu na Astře 28,2E kolem TP 12245 Vertikal

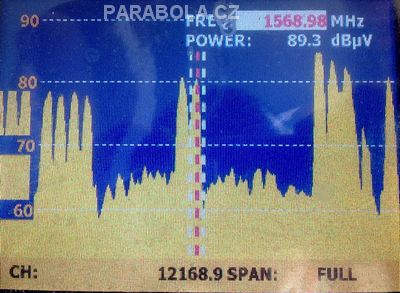

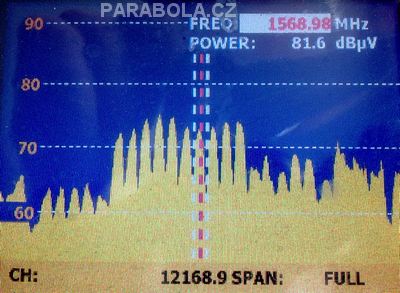

Spektrum signálu na Astře 23,5E kolem TP 12169 Vertikal
Vpravo na obrázku je vidět např. silný TP 12525V, který využívají české platformy.

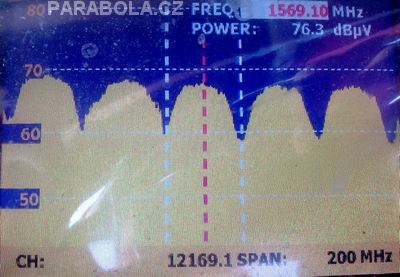

Spektrum signálu na Badru 26,0E kolem TP 12169 Vertikal

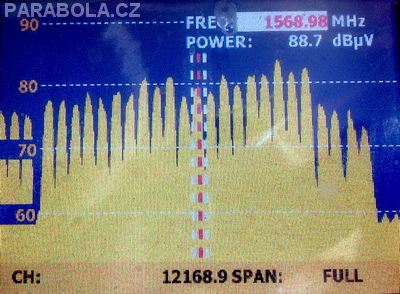

Nabité spektrum signálu na Astře 28,2E kolem TP 12169 Vertikal

Na těchto obrázcích je vidět, jak je spektrum plně obsazeno na všech zmíněných pozicích.

Na výsledném úspěchu se podílejí pochopitelně i vlastnosti použitého LNB. Zisk LNB není v tomto případě vůbec zásadní a o šumovém čísle, které je uváděno na těle LNB ani nemluvím…

Úzcesměrový konvertor má v našem případě mnohem lepší výsledky.

Na ofsetové anténě byli postupně vystřídány konvertory ALPS /raketka/, GI 201, Inverto MultiConnect a Inverto Black Ultra. Nejlepší výsledek byl dosažen s LNB Inverto Black Ultra a hned za ním se umístila raketka ALPS, zde se dá hovořit o dobrých a stabilních hodnotách.



Transpondér s Dubai Sports HD na EmmeEsse 100

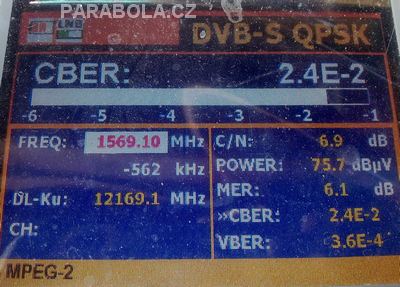

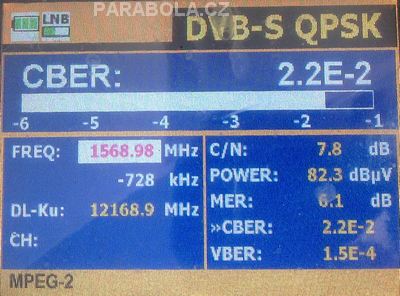

Parametry transpondéru s Dubai Sports HD na EmmeEsse 100

GI a MultiConnect měli sice vyšší úroveň signálu, ale digitální parametry byli znatelně horší.
Podotýkám, že přesnost nastavení je naprosto nezbytná a je hodně důležité, dbát na vhodnost umístění antény, jelikož vítr může nadělat s již poměrně velkou anténou pěknou paseku.

To samé platí i o upnutí antény, tedy stability použitého držáku, či stožáru.




Rovněž je nutné dbát na nastavení správné polarizační roviny konvertoru.

Na T90 jsem nechal vše při starém, příjem je realizován na single LNB Inverto SilverTech, jelikož svými rozměry je jediný, který mi umožní mechanické uchycení na lyžině toroidky, mezi sousedními Quady na 23,5E a 28,2E.

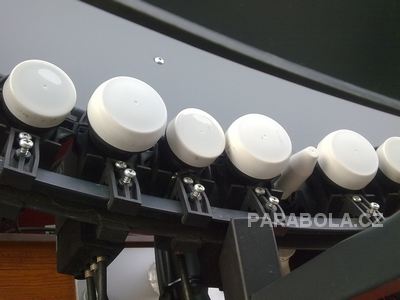

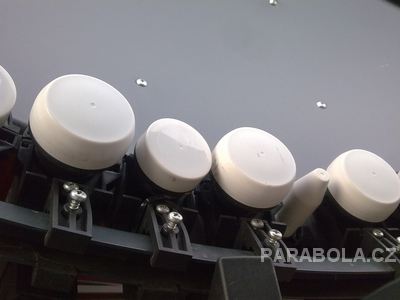

Na obrázku jsou vidět LNB pro příjem 31,5E – 28,2E – 26,0E – 23,5E – 21,6E – 19,2E – 16,0E



Parametry hraniční, ale přesto stabilní…

Úroveň signálu je o 6dB nižší, než s Black Ultra na EmmeEsse 100, ale díky nižší úrovni rušení na T90 jsou výsledné digitální parametry v podstatě shodné.

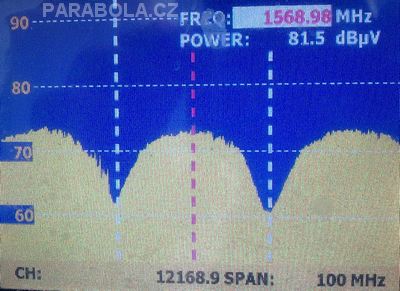

Spektrum kolem transpondéru s Dubai Sports HD na anténě T90

T90 má jak vidno z parametrů na měřícím přístroji výraznou přednost ve větším rozptylu odražených signálů a tedy větší separaci a tím pádem nižším rušením slabých očekávaných signálů z Badru4 sousedními silnějšími z obou satelitů Astra.

Signál z konvertoru Inverto SilverTech je v mé stávající instalaci veden přes relé EMP168 a ještě P164 po cca 35m metrech kabelu Belden do přijímače Vantage HD 7100S, příjem je stabilní, bez jakýchkoliv výpadků přes celý den.

Na závěr snad jen malé přání, ať nám kvalitní programy na 26E vydrží a třeba ještě nějaké se zde objeví.

Saxon
