HB9CV - Směrová anténa se dvěma přímobuzenými prvky

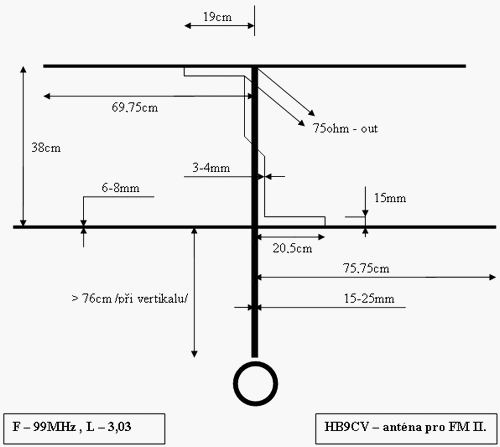

Technický nákres pro výpočet rozměrů a výrobu směrové antény HB9CV pro VKV příjem.
Anténa nepotřebuje symetrizační člen, má výstupní impedanci 75 Ohm.
Anténa je vhodná pro Horizontální i Vertikální příjem.
Zisk antény je na středním kmitočtu 7dB.
Anténa je konstruována jako celokovová.

Autorem této antény je Švýcarský radiotechnik Rudolf Baumgartner /1914-1985/

Autor: Saxon
