Pozice 16°E, na které je zaparkovaný satelit Eutelsat 16A, dříve nebyla vyhledávanou pozicí u našich čtenářů. Situace se změnila po spuštění DTH platforem Antik Sat a Orange TV cez satelit. Jak velká parabola je nutná pro příjem z této pozice? Na tuto otázku bude hledat odpověď tento článek.

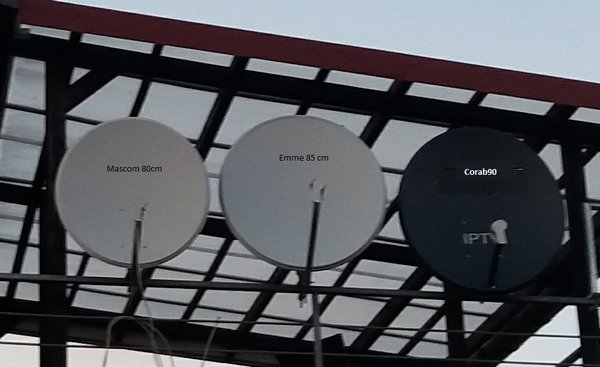

▲ Obr č. 1 - Paraboly při měření signálu ze satelitu Eutelsat 16A (foto: autor)

Satelit Eutelsat 16A má více poslání - poskytuje kapacitu nejenom televizním operátorům v Evropě ale i v Africe. Francouzský satelitní operátor Eutelsat vyčlenil pozici 16°E především pro DTH služby ve východní Evropě. Časem se jeho teritorium rozšířilo i o střední Evropu, kde poskytuje služby slovenským telekomunikačním operátorům Antik Telecom a Orange Slovensko.

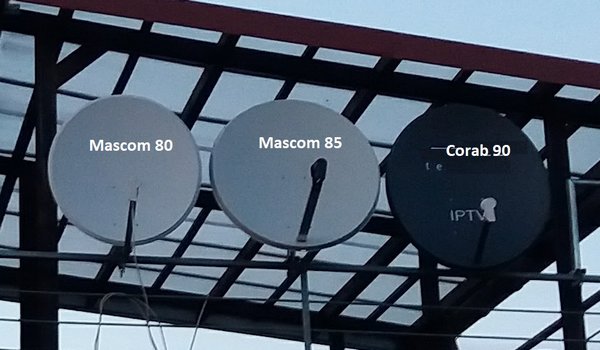

▲ Obr č. 2 - Paraboly při měření signálu ze satelitu Eutelsat 16A (foto: autor)

Eutelsat 16A má pro operátory v Evropě dva svazky pokrytí v Ku pásmu pojmenované Europe A a Europe B. Zatímco první poskytuje široké pokrytí celé Evropy, části severní Afriky, Středního východu a evropské části Ruska, druhý svazek má podobně široké pokrytí s omezením do jihozápadní Evropy. EIRP u svazku A dosahuje až 49 dBW, u B svazku až 50 dBW. Vedle pokrytí a výkonu jednotlivých svazků také zásadně ovlivňuje příjem i šířka transpondérů - některé jsou totiž široké (72 MHz) a jsou používány pro distribuci více multiplexů.

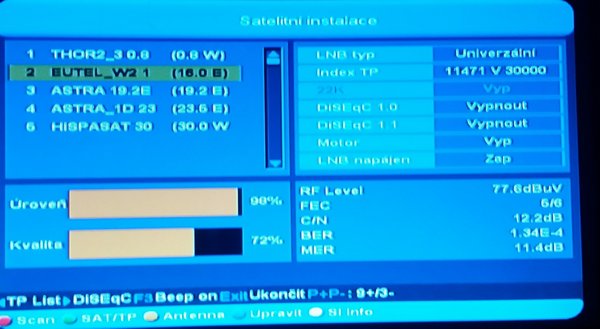

▲ Obr č. 3 - Měření signálu ze satelitu Eutelsat 16A na měřícím přístroji (foto: autor)

Jak velkou parabolu pro příjem z pozice 16°E zvolit zjišťoval čtenář webu parabola.cz, který si nepřál být jmenován. Test provedl na pěti parabolách o průměru 80 cm a 85 cm a to u tří kmitočtů, včetně výkonově nejslabších 11,055 a 11,094 GHz. Jak dopadl výsledek přinášejí následující tři tabulky. Měření bylo provedeno přístrojem Amiko X-finder 3 za použití konvertoru Inverto Red Extend Twin v oblasti středního Slovenska. Během testu bylo polooblačno, teplota zhruba 6 stupňů.

K testům byly použity tři železné paraboly Mascom 80 cm, Mascom 85 cm a Corab 90 cm a dvě hliníkové Gibertini 80 cm a Emme Esse 85 cm. Je třeba dodat, že na jiných frekvencích ale i s jiným typem LNB mohou být dosaženy jiné výsledky. Čtenáři za poskytnuté výsledky z měření děkujeme.

Parabola	Transpondér	Modulace	Min. C/N (dB)	Signál	C/N (dB)	Odstup (dB)	Hodnocení
Mascom 80cm Fe	11,055 GHz	QPSK 4/5	4,7	73,5dBuV	6,9	2,2	malá rezerva
Mascom 85cm Fe	11,055 GHz	QPSK 4/5	4,7	75,0dBuV	8,1	3,4	.
Corab 90 Fe	11,055 GHz	QPSK 4/5	4,7	75,0dBuV	8,2	3,5	.
Gibertini 80 Al	11,055 GHz	QPSK 4/5	4,7	75,0dBuV	6,9	2,2	malá rez.
Emme Esse 85 Al	11,055 GHz	QPSK 4/5	4,7	76,0dBuV	8,2	3,5	.

▲ Tabulka č. 1 - Signál na parabolách na satelitu Eutelsat 16A, frekvence 11,055 GHz

Parabola	Transpondér	Modulace	Min. C/N (dB)	Signál	C/N (dB)	Odstup (dB)	Hodnocení
Mascom 80cm Fe	11,094 GHz	QPSK 4/5	4,7	73dBuV	6,9	2,2	malá rez.
Mascom 85cm Fe	11,094 GHz	QPSK 4/5	4,7	73dBuV	9	4,3	.
Corab 90 Fe	11,094 GHz	QPSK 4/5	4,7	73dBuV	10,8	6,1	.
Gibertini 80 Al	11,094 GHz	QPSK 4/5	4,7	73dBuV	6,9	2,2	malá rez.
Emme Esse 85 Al	11,094 GHz	QPSK 4/5	4,7	74dBuV	9,7	5	.

▲ Tabulka č. 2 - Signál na parabolách na satelitu Eutelsat 16A, frekvence 11,094 GHz

Parabola	Transpondér	Modulace	Min. C/N (dB)	Signál	C/N (dB)	Odstup (dB)	Hodnocení
Mascom 80cm Fe	11,471 GHz, V	8PSK, 5/6	9,4	77,6 dBuV	12,2	2,8	malá rez.
Mascom 85cm Fe	11,471 GHz, V	8PSK, 5/6	9,4	80,0 dBuV	13,5	4,1	.
Corab 90 Fe	11,471 GHz, V	8PSK, 5/6	9,4	80,9 dBuV	13,2	3,8	.
Gibertini 80 Al	11,471 GHz, V	8PSK, 5/6	9,4	80,0dBuV	13,2	3,8	.
Emme Esse 85 Al	11,471 GHz, V	8PSK, 5/6	9,4	81,0dbuV	13,2	3,8	.

▲ Tabulka č. 3 - Signál na parabolách na satelitu Eutelsat 16A, frekvence 11,471 GHz

Závěr

Příjem vybraných transpondérů ze satelitu Eutelsat 16A je možný i s parabolou o průměru 80 cm. Nicméně s ohledem na výkon transpondérů satelitu a umístění družice mezi výkonné evropské satelitní systémy Astra (19,2°E) a Eutelsat Hot Bird (13°E) je vhodnější parabola od průměru 85 cm, která zajistí stabilnější příjem za zhoršených příjmových podmínek.
