Instalace

antény o průměru 2,4m pro příjem z Astry 2D.


foto

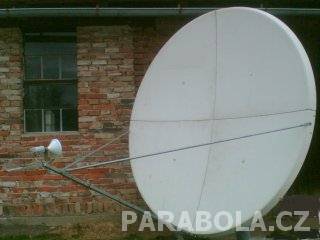

Popis: Umístění antény je na zahradě rodinného domu, pár kilometrů od Litomyšle. Je to už jednou použitá parabola typu Prodelin 1244.


foto

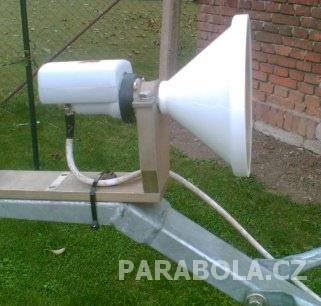

Popis: Použitým konvertorem je single Invacom 0,3dB. Trochu více práce dalo přizpůsobit feedhorn k přírubovému konvertoru vzhledem k rozdílnému počtu šroubů - 8 vs. 6. Obě části jsou spojeny čtyřma šrouby a obvod spoje je izolován páskou.


foto

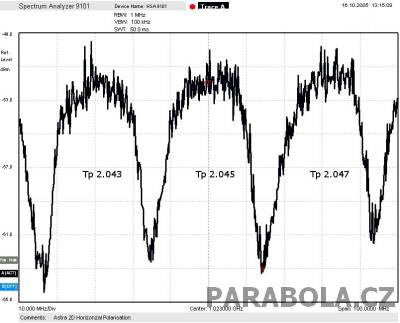

Popis: Po nasměrování a jemném doladění všech tří parametrů - elevace, azimut a polarizace, jsem dosáhl celkem dobrých výsledků. Ladil jsem na transpondér 45 (10773,25 MHz / H), kde jsou kanály BBC. Na na originálním přijímači BSkyBPace 2600 byla u antény úroveň signálu odhadem 90% a kvalita signálu asi 80%. Přikládám i záznam ze spektrálního analyzátoru, kde jsou vidět naměřené hodnoty. Hodnota C/N je 13,2 dB (po korekci). Výsledky jsou zajímavé i proto, že výrobcem (antény) udávaný rozsah přijímaných kmitočtů je v rozmezí od 10975 do 12750 Mhz.




Autor fotogalerie: Dušan Sloboda
