Na návštěvě u vysílače Javořice

| Tisk

V dalším díle reportáží o terestrických vysílačích zůstaneme tentokrát na území naší republiky. Dnešní zastávkou je známý vysílač Javořice, který stojí na nejvyšším vrcholu Českomoravské vrchoviny.


obrázek

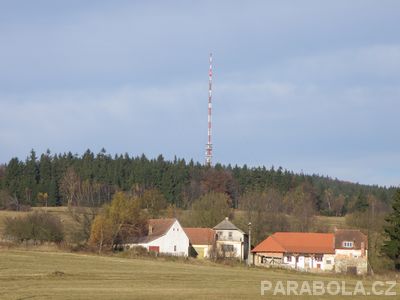

Javořice leží 10 km severozápadně od Telče a 5km severovýchodě od Studené.
GPS: východní délka – 15° 20´ 21´´, severní šířka – 49°13´16´´


obrázek

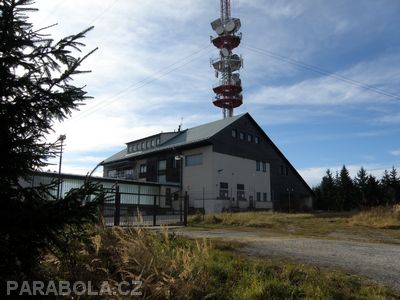

Hlavní areál vysílače Javořice

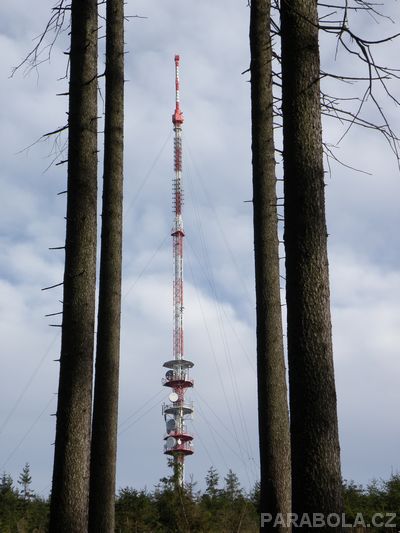

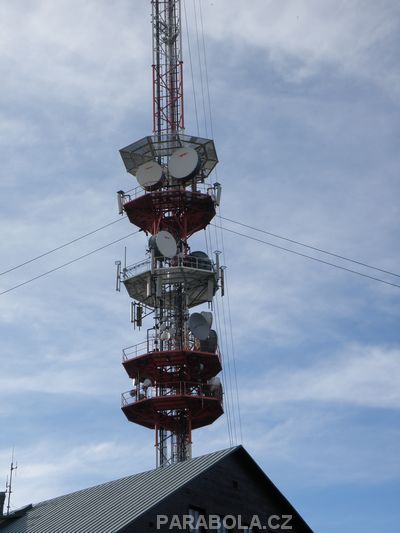

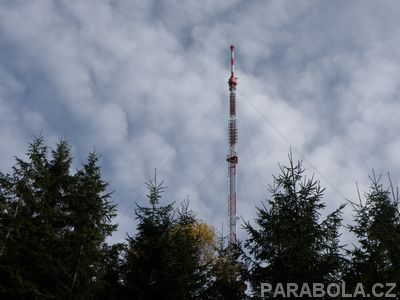

Vrchol Javořice leží v nadmořské výšce 837 m, na něm stojí 166 vysoký kotvený ocelový stožár příhradové konstrukce.


obrázek

První zmínka o vysílání na Javořici se datuje k roku 1961, kdy začal na Javořici provoz
55 metrového příhradového stožáru, ze kterého začal vysílat signál sovětský přístroj
TRSA 56, který byl později nahrazen tuzemským vysílačem TESLA III-TV.
Vysílalo se na 11. kanále a signál byl přebírán z jihočeské Kletě.


obrázek

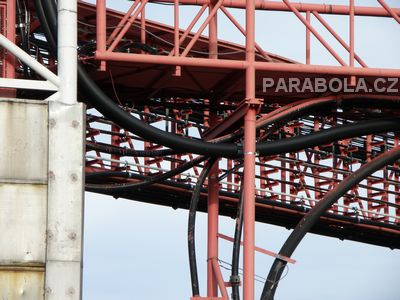

Ocelový kabelový žlab

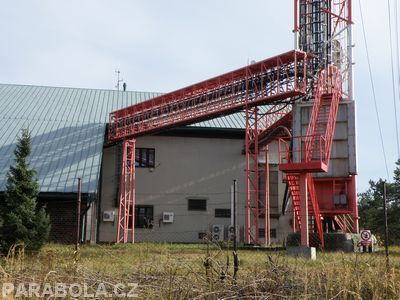

V roce 1988 se na Javořici začalo budovat nové technologické středisko a o rok později tu vyrostl nový příhradový stožár, který zůstal až na malé úpravy nezměněn do dneška.
Od roku 2004 dodávají elektrický výkon do zdejších anténních systémů moderní vysílače Rohde&Schwarz.


obrázek

Významným dnem v historii vysílače Javořice zůstane navždy 10. červen 2009, kdy byl na vrchol stožáru nainstalován nový UHF systém německé firmy Kathrein. Výměnu starého UHF systému za nový Kathrein, provedla švýcarská společnost HELISWISS pomocí ruského dvoumotorového vrtulníku KAMOV.


obrázek

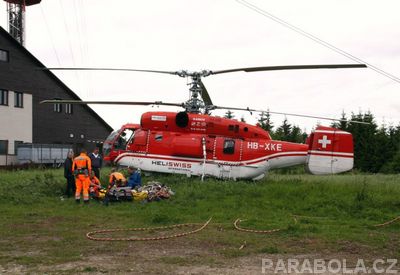

Dvoumotorový vrtulník KAMOV


obrázek

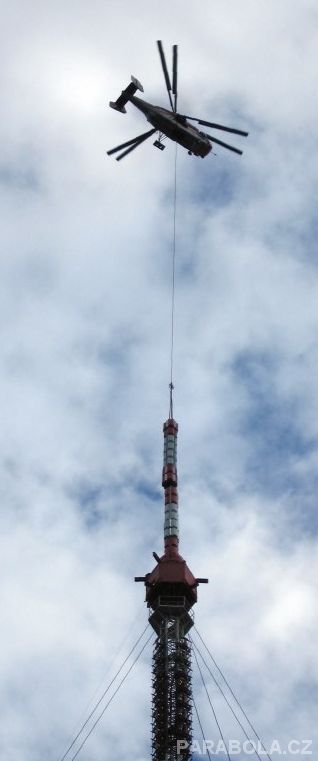

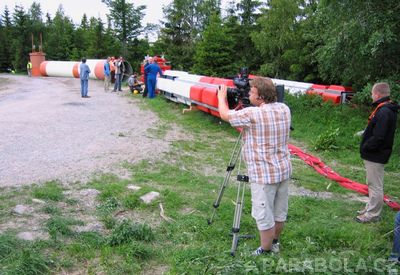

Instalace nového UHF systému Kathrein - 10.6.2009

Vysílač Javořice provozují České Radiokomunikace.


obrázek

Javořice v současnosti stále ještě vysílá tři analogové TV signály a nově tři DVB-T multiplexy.


obrázek

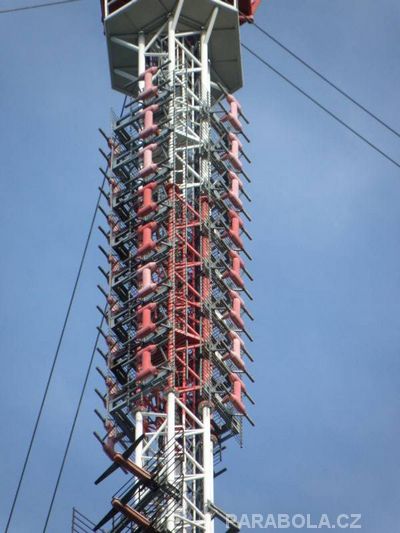

VHF3 systém pro analogovou Novu na K11

V analogu lze zachytit z Javořice ČT1 na K25, Primu na K59 a Novu na K11. Podle TPP byla 31. července letošního roku odpojena analogová CT2 na K42.
Analogový TV signál umlkne na Javořici příští rok.


obrázek

DVB-T Multiplexy z Javořice jsou pěkně poskládány ve čtvrtém televizním pásmu.

MUX1 České Televize vysílá na K33 od 29.9.2009, MUX2 Českých Radiokomunikací vysílá na K35 od 30.4.2010 a MUX3 Czech Digital Group /provozují České Radiokomunikace/ vysílá na K30 rovněž od 30.4.2010.


obrázek
obrázek
obrázek

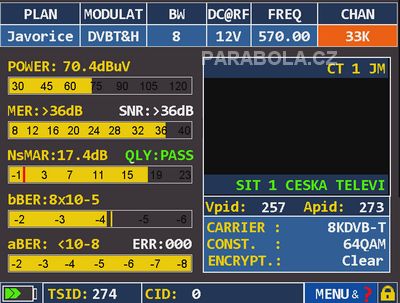

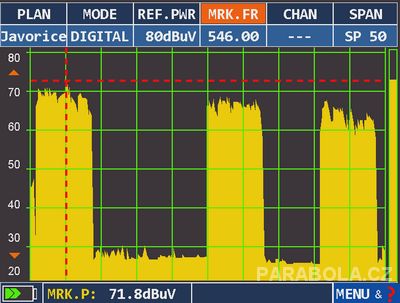

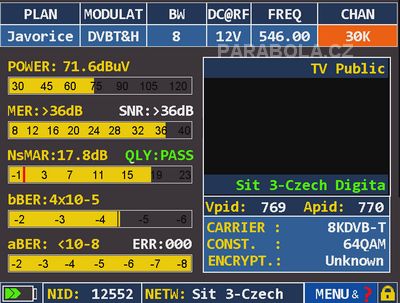

Signál z Javořice pokrývá poměrně širokou část Moravy a významně zasahuje i do Středočeského, Východočeského a Jihočeského kraje. Na snímcích z měřícího přístroje Rover je naznačen příjem všech třech „javořických“ DVB-T multiplexů u Českých Budějovic.

Obsazení jednotlivých MUXů je veřejně známé a tak jen pro zajímavost uvádím, že v MUXu1 je vysílána CT1 s příznakem „JM“, což znamená, že do regionálních zpravodajských vstupů příspívají místní reportážní štáby a celkový obsah regionů je věnován jihomoravské části republiky.
DVB-T signál s modulací 64QAM je z Javořice vysílán z UHF systému Kathrein výkonem 100kW ERP.

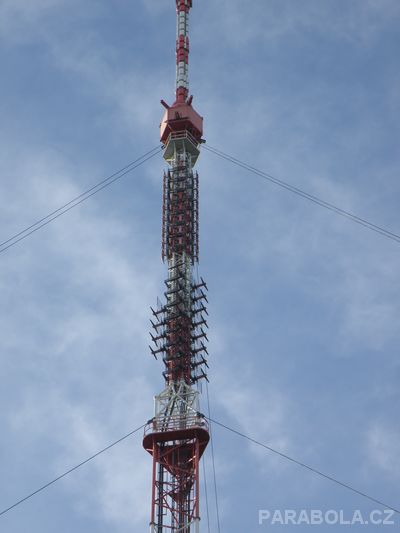

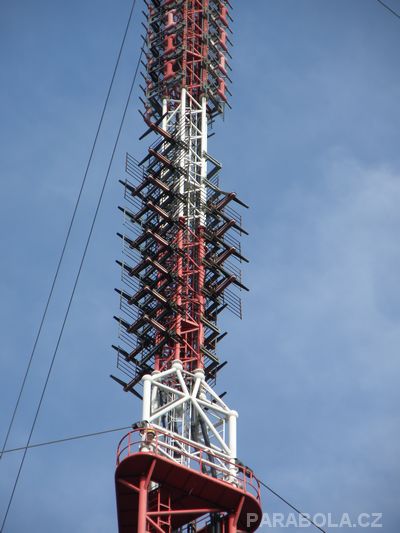

obrázek

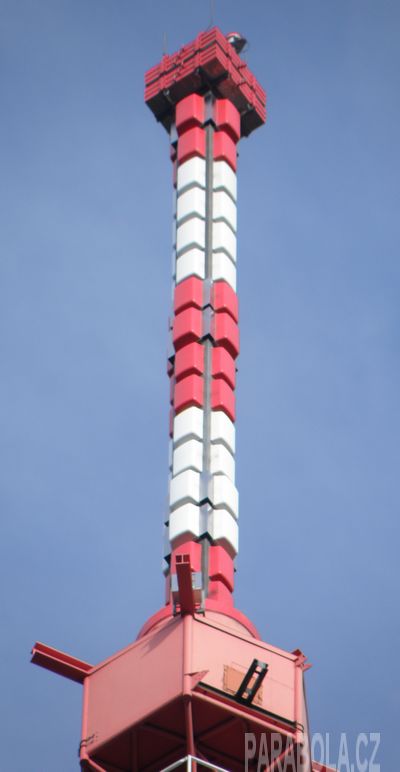

UHF systém pro DVB-T vysílání

Z Javořice rovněž vysílají české celoplošné veřejnoprávní a privátní VKV radiostanice.


obrázek

Horizontální VKV dipoly

ČRO1 Radiožurnál – 90,7 MHz 20 kW ERP Horizontal
ČRO2 Praha – 95,4 MHz 20 kW ERP Horizontal
Frekvence 1 – 93,4 MHz 20 kW ERP Horizontal
Radio Impuls – 100,3 MHz 20 kW ERP Horizontal

Pár turistických informací:


obrázek

K vysílači Javořice se dostanete pěšky od Studené po žluté a následně po zelené značce.
Pokud si bude chtít cestu zkrátit autem, pak si zaparkujte v obci Světlá, nebo někde poblíž obce a můžete se vydat na cca 2,5 km dlouhou lesní túru, po zelené značce až přímo k areálu vysílače.


obrázek

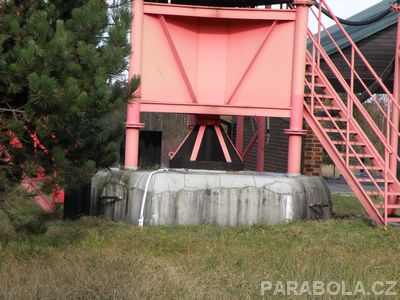

Nosný betonový základ pro ocelový stožár vysílače Javořice


obrázek

obrázek
obrázek

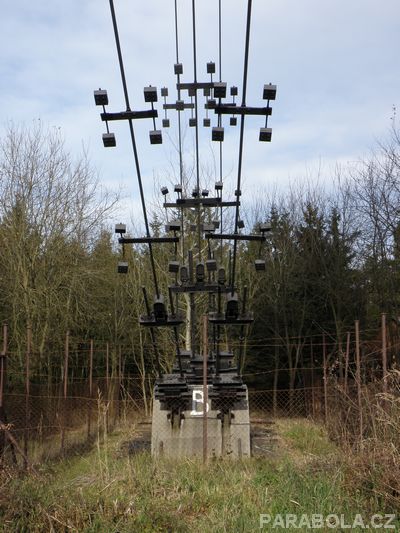

Kotvící systém příhradového stožáru Javořice


obrázek

Napájecí kabel pro nový UHF systém – obojí produkce Kathrein


obrázek

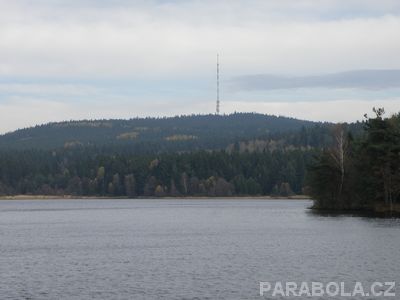

Javořice z hráze rybníka Karhov




obrázek


obrázek

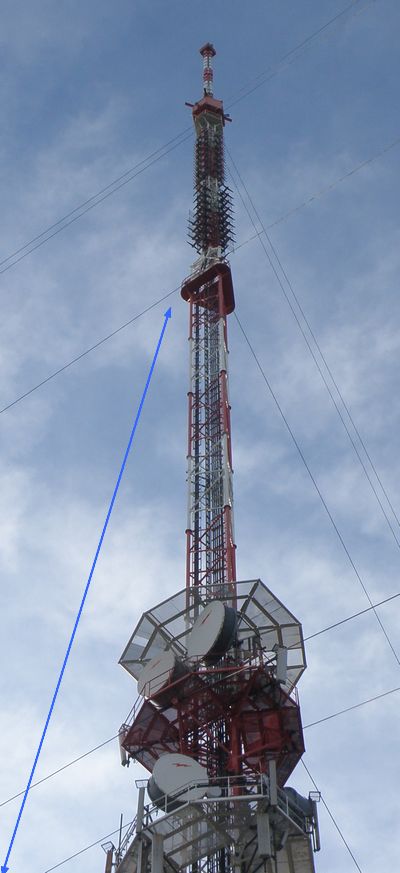

Na vysílači Javořice je v provozu motorový výtah, který doveze montéry až těsně pod VKV anténní systém, tedy do výšky cca 100m.

Za poskytnuté fotografie z montáže nového UHF systému Kathrein děkuji kolegovi Lubomíru Čumplovi z Jihlavy.

Tolik reportáž z návštěvy vysílače Javořice na Vysočině.
