Astra 2D na Slovensku s anténou 140cm. Zázrak anebo realita?
| TiskRád by som Vám popisal moje skúsenosti a postup pri návrhu a realizácie prijimu vertikálnej polarizacie z družice ASTRA 2D/jedna sa o transpondery 10 788 MHz, 10 818 MHz, 10 847 MHz/ situovanej na orbitálnej pozicii 28,2°E s anténou o priemere 140 cm /Kovosat/. Samotné konštatovanie príjmu týchto programov v Lučenci /juh stredného Slovenska/ so spomínaným priemerom vyvoláva na prvý pohľad úsmev na tváry, ale možnosti správne navrhnutých a nastavených stredových antén/ohnisko antény sa nachadza v osy rotácie/ spolu s kvalitnými komponentami, ktoré dalej prevádzajú a spracúvajú vysokofrekvenčný signál prekonajú aj tie najoptimistickejšie očakávania. Zabudnime teraz na vyžarovacie diagrami ASTRY 2D, ktoré nám určujú priemery príjmacích antén /neviem pre akú kvalitu signálu C/N a Q sú tieto diagrami definované/ pre môj region na úrovni okolo 2,4 metra pre V aj H polarizáciu.
Na začiatku som si položil otázku, čo môžem očakávať v praxi od stredovej antény v polárnom uchytení o priemere 140 cm s originálne navrhnutým ožarovačom v kombinácii s prírubovým konvertorom typu INVACOM SNF-031, nadpriemerne kvalitným zvodovým koaxiálnym vodičom UNIFLEX RG-6U o dlžke 20m a kvalitným satelitným receiverom ECHOSTAR AD-3600 IP. Príjmové výsledky nakoniec prekonali všetky moje očákavania.
Kedže príjmacia anténa je zlomovým bodom v spracovaní vysokofrekvenčného signálu, treba jej venovať prioritnú pozornosť pri jej správnom nastavení pomocou meracieho pristroja, následnom definovaní umiestnenia a polohy ožarovača, na ktorého nastavení stojí celkové využitie účinnej plochy prijimacej antény, ktora Vám v konečnom dôsledku zprístupní nedostupné ovocie v podobe stabilného príjimu/uvažujem ako stabilný príjem minimálme 12 hodín denne bez výpadkov signalu/ transpondérov 10 788 MHz, 10 818 MHz, 10 847 MHz na ASTRE 2D.
Popis nastavenia
Experimentálne a teoreticky som navrhol a v praxi vyskúšal že priemer vstupného vlnovodu originálneho ožarovača, ktorý sa navrhuje na vopred definovanú vlnovú dlžku lambda pre stred /vlnová dlžka lambda pri frekvencii 10 788 MHz je 2,7cm/ frekvenčného rozsahu od 10 750 MHz do 12 750 MHz doporučeného výrobcom ku anténe treba zväčšiť o 2mm,kedže sa mi pri praktických meraniech nezdal malý rozdiel v zisku "G" inými slovami smerovosti medzi anténou o priemere 120cm a 140cm od toho istého výrobcu. Takto upravený ožarovač som umiestnil do vypočítaného ohniska "f" prijimacej antény. Kedže ožarovač je vo svojej podstate žiarič /platí tu princíp reciprocity medzi vysielacou a prijimacou anténou/, ktorý ma taktiež svoj vyžarovací diagram, musíme tento imaginarny vyžarovaci diagram prispôsobyť odraznej ploche reflektora antény aby nastalo optimálne ožiarenie /nie prežiarenie alebo podžiarenie/ a tým pádom maximálne vyuzitie priemeru učinnej anténnej plochy, ktorá sa ráta v metroch štvorcových. Správne definovanie a následné nastavenie polohy ožarovača tvorý najdôležitejší krok k dosiahnutiu kvalitného výsledného sygnálu, ktorý sa definuje ako odstup signálnej nosnej carier od šumu noise čiže C/N.
Na výstup vlnovodu navrhnutého ožarovača som pripevnil v súčasnosti v bežne dostupnej komerčnej sfére najlepší prírubový konvertor INVACOM SNF-031, ktorý je určený pre stredové prijimacie antény s tolko spomínaným šumovým čislom 0,3 db. Nebudem teraz polemizovať o tomto parametre, kedže tieto úvahy nevedú vo svojom princípe nikam, ale budem sa venovať oveľa dôležitejšiemu parametru a to je správne nastavenie sklonu polarizačnej roviny konvertora čiže skew.
Jednoducho povedané natočenie konvertora v smere, alebo proti smeru hodinových ručičiek. Spracovanie VF signálov v stupnej vlnovodnej sonde pri tomto type prírubového konvertora je riešené naozaj osobitne v porovnaní s ostatnými LNB. Detailné a z časového hladiska rýchle nastavenie pomocou meracieho pristroja /nemusí to byt rovno analyzátor frekvenčného spektra/ nám prinesie v konečnom dosledku !!! reálny výsledný rozdiel!!! v kvalite signálu medzi konvertorom INVACOM SNF-031 a inými LNB so šumovými čísalmi okolo 0,6 Db a pod. V prípade že tomuto nastaveniu nebudeme venovať náležitú pozornosť potom v praxi nikdy neuvidíme deklarovaný rozdiel v parametre šumového čísla medzi konvertorom INVACOM a inými LNB.
Popísali sme si odrazný parabolický reflektor, zadefinovali sme si umiestnenie a úpravu ožarovača a následné nastavenie konvertora a ostava nám už iba tento vysokofrekvenčný signál dopravit cez kvalitný koaxiálny kábel s impedanciov 75 ohmov do satelitného receivera v mojom prípade je to ECHOSTAR AD-3600 IP VIA.
Výber koaxiálneho zvodového vodiča netreba zanedbať, kedže poveternostné zmeny podstatnou mierou znižujú jeho životnosť a tým pádom zvyšujú útlm a zhoršujú sa prenosové vlasnosti. Môj výber padol na bežne dostupný vcelku nadpriemerne kvalitný koaxialny vodič UNIFLEX typ RG-6U, ktorý vykazuje pri frekvencii 1800MHz okolo 30 db útlm na 100m čo je naozaj len mierne nadpriemernný parameter v porovnaní zo špeciálnymi koaxialnymi káblami určenými pre dialkové káblove trasy s útlmom okolo 10 db pri spomínanej frekvencii a s vonkajším priemerom 11 mm. Ale kedže zmyslom navrhnutia tejto príjimacej zostavy nebolo používať nedostupné vybavenie zvolil som radšej v komerčnej sfére bežne dostupné komponenty.
O správnom nastavení polárneho zavesu sa toho už popísalo naozaj veľa takže len pripomeniem nevyhnutné parametre. Dokonale v každom smere kolmá a stabilná rúra určeného priemeru a skúsená ruka vyštudovaného odborníka alebo sat.fandu s meracím prístrojom, ktorému sa práca stala aj koníčkom.
Dostali sme sa až na samotný záver príjimacieho reťazca, ktorý je ukončený satelitným receiverom ECHOSTAR AD-3600 ip VIACCESS, ktorý síce nepatrí do kategorie bežne dostupných, ale svojou vstupnou citlivostou pri digitále a úrovnou šumového prahu na vstupe /anglicky treshold/ pri analogu vykazuje v praxi výborné príjimové výsledky, ktoré ocení každý skutočný fanúšik satelitného prijímu.

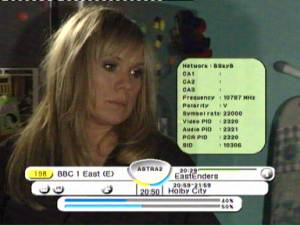

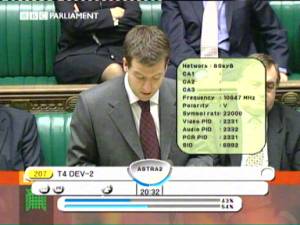

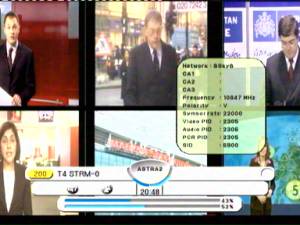

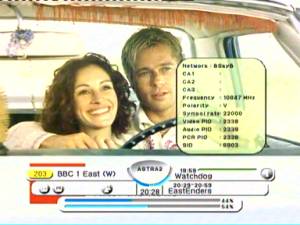

Túto navrhnutú prijímaciu zostavu používam v polárnom uchytení s tiahlovým motorom o dlžke 24 palcov na príjem v KU pásme od 45°západne do 60°východne s výsledkami, o ktorých nám bližšie hovoria nasledovné obrázky.
Všetkých čitatelov serveru parabola.cz týmto pozívam do rubriky ZAP, kde sú prezentované fotografie ASTRY 2D zachytené v Lučenci na spomínanú zostavu.
autor:Roman Dávid, Lučenec (Slovenská Republika)
