Porovnání antén ALCAD měření DVB-T u obce Bystré na okraji pardubického kraje

| Tisk

logo Pro dnešní měření jsem si vybral kótu s nadm.výškou 740m, jedno z mála míst, kde jsem ještě měření nepodnikal. Současně jsem chtěl vyzkoušet zapůjčené antény z produkce španělského ALCADu – nejvýkonnější MX075 a novinku ALCAD NEO85. Pro porovnání jsem použil známou ALCAD BU119, která se mnou absolvuje většinu měření.

Nejprve parametry antén, tak jak je udává výrobce.

Začnu novinkou, Alcad Neo85:

- kanál: 21-69 (470 až 862 MHz)
- zisk: 13 až 18 dBi
- konektor: typ F
- předozadní poměr : 32dB
- vyzařovací úhel : H-30st., V-28st.
- délka antény: 1160 mm

(Všimněte si, že výrobce drží krok s dobou, zisk je již udáván v dBi. Hodnoty pak vypadají lépe)

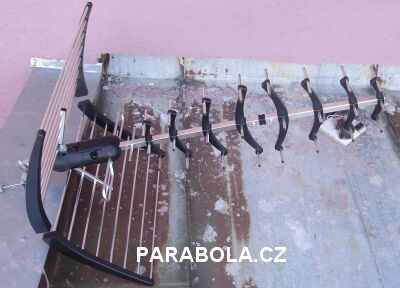

obrázek
Anténa se dodává v malé přepravní krabici, víceméně smontovaná).

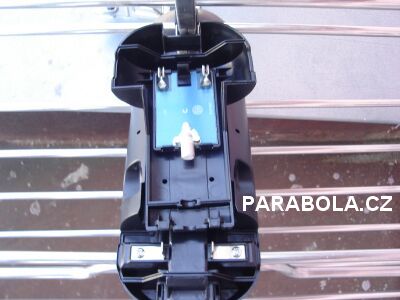

Součástí antény je i sym. člen, který je možné alternativně nahradit předzesilovačem se ziskem 14 dB, šum. číslem 1,4 dB a který se vyrábí pro napájení 5, 12, 24 V.


obrázek

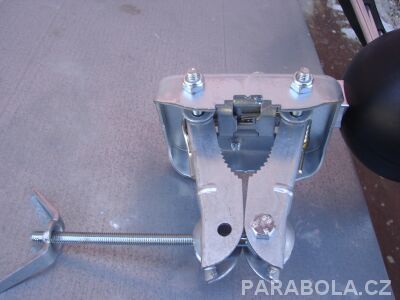

Anténa je vybavena masivním upevňovacím třmenem pro upevnění ke stožáru nebo výložníku:


obrázek
Druhá anténa v testu je známější ALCAD MX075
Nejprve rovněž parametry, tak jak je udává výrobce:

- kanál: 21 - 69 (470 - 862 MHz)
- horizontální i vertikální polarizace
- zisk: 17,5 dBd (kratší MX045 15,5 dBd )
- konektor: typ F
- délka antény: 200 cm
- předozadní poměr 35dB
- vyzařovací úhel : H-22st., V-29st.
-

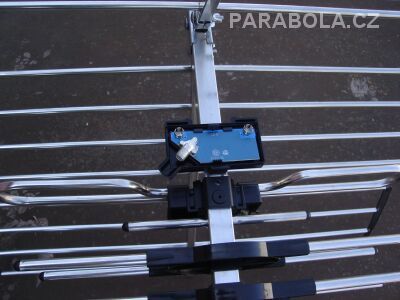

Sym. člen lze alternativně nahradit širokopásmovým předzesilovačem se stejnými parametry, jako u antény Neo85.

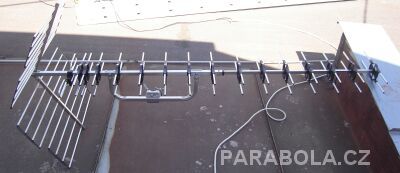

obrázek

obrázek
Jako poslední testovací a srovnávací anténa byla použita známá BU119, jejíž parametry uvedu pro úplnost rovněž:

- kanál: 21-69 (470 až 862 MHz)
- zisk: 8 až 12 dBd
- konektor: typ F
- předozadní poměr : 21 dB
- vyzařovací úhel : H-34st., V-35st.
- délka antény: 1140 mm

Sym.člen je rovněž možné nahradit předzesilovačem, který je shodný jako u antény MX075.

Nyní k vlastnímu měření.

Při měření jsem se soustředil jen na kanály s digitálním vysíláním (samozřejmě pro zajímavost jsem zkusil i analogové signály v dosahu, ale to již nemá valný význam, jde jen o zálibu).

Měření jsme provedli na dvou místech – první nad obcí Bystré na okraji pardubického kraje a druhé na kótě Bořina s nadm.výškou 740m mezi obcemi Nyklovice a Sulkovec.

Výsledky 1. měření u obce Bystré:

Ant.BU 119Ant. MX 075Ant. Neo85
21k/ORSX28dBuVX
29k/CT mux Kojál80dBuV83dBuV83dBuV
31k/ORSX28dBuVX
34k/ORS32dBuV35dBuV33dBuV
40k/mux242dBuV51dBuV48dBuV
59k/CDG Hády40dBuV45dBuV43dBuV
64k/O2 Brno<27dBuV28dBuV28dBuV
65k/DVB-T2<27dBuV<27dBuV<27dBuV

Malý komentář k 1.měření:
Symbolem X v tabulce jsou označeny multiplexy, které nebylo možné zaměřit na spektráku. Symblem <27dBuV jsou označeny muxy, které sice spektrák registroval, ale úroveň byla velmi nízká. Jiné multiplexy se zachytit nepodařilo, zklamáním byla absolutní nemožnost příjmu jakéhokoliv slovenského multiplexu, přitom analogová Javorina byla přijímatelná v kvalitě 1 s úrovní přes 65dBuV a Križava (K35 a K52) byla přijímatelná v kvalitě 1-2 (rušení).

V testu se potvrdilo, že nejlepších výsledků dosáhla nejvýkonnější anténa ALCAD MX075. Stejně tak dle očekávání dopadla krátká BU119, která má na nejnižších kanálech výrazně menší zisk, který roste směrem k vyšším kanálům. Někde mezi těmito anténami byla novinka Neo85. Její výhodou byla jen cca. poloviční délka oproti MX075. Doma na svém novém stožáru jsem ještě provedl srovnání starší ColorSupra s MX075, MX075 měla vyrovnaný zisk v celém pásmu, oproti Colorce, kde na nejnižších kanálech byly úrovně o několik dBuV nižší, na 59k (CDG mux) již colorka měla zisk výrazně nižší – úroveň byla pouhých 38 dBuV, kdežto MX075 dávala na stejném místě 45dBuV.

Několik obrázků z měřicího přístroje:
Kanál 64 na anténu BU119 (podobně se chovala i Neo85), na druhém obrázku úroveň z antény MX075.


obrázek

obrázek
A anténou MX075 bylo možné i změřit parametry digitálního signálu, příjem možný nebyl:


obrázek
Signál z Krížavy na K68 s anténou MX075 – alespoň slabý náznak signálu, v podstatě jediný z celého měření:


obrázek

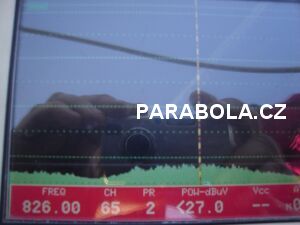

Kanál 65, testovací rakouské vysílaná v DVB-T2, anténa MX075:


obrázek

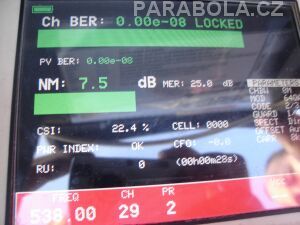

Signál z Kojálu na BU119, vynikající výsledky na všechny antény:


obrázek
Analogový signál polské TV na kanále 60, který bylo možné slabě (39 dBuV) přijímat s anténou MX075:


obrázek
Výsledky 2. měření na kótě 740 m.n.m:
Ant.BU 119Ant. MX 075Ant. Neo85
21k/ORS343735
29k/CT mux Kojál636764
31k/ORS343836
34k/ORS323734
33k/mux1 Javořice626464
39k/Krásné485250
40k/mux2505150
53k/rak.mux293230
59k/CDG Hády364238
64k/O2 BrnoX28<27
65k/DVB-T2282928
32k/Krásné385148
52k/Ještěd/mux2374138

Všechny hodnoty v tabulce jsou úrovně v dBuV, jinak platí to samé co u 1. tabulky. Opět se ukázalo, že ALCAD MX075 je nejvýkonnější anténou v testu, výrazně lepších výsledků dosahovaly antény MX075 a Neo85 u kanálů 32 z Krásného a K52 z Ještědu, kde díky její délce a předozadnímu poměru se dařilo optimalizovat směrování tak, aby byly co nejvíce potlačeny analogové signály na stejných a sousedních kanálech až do stádia stabilního příjmu. Např. s krátkou BU119 na těchto kanálech i navzdory úrovní 38 dBuv nebyl možný stabilní příjem ani naskenování programů právě vlivem silných analogových signálů na těchto kanálech. S MX075 i Neo85 byl již příjem (byť hraniční s anténou Neo85) možný.

S anténou MX075 bylo možné naskenovat programy ze všech změřených multiplexů kromě O2 na K64, který byl již velmi slabý a muxu na K65, který vysílá v DVB-T2 a to zase neumí měřák.

A nyní několik obrázků z měřicího přístroje:
Pardubice Krásné – K32 s anténou BU119 – příjem nemožný


obrázek

obrázek
Pardubice Krásné s anténou MX075


obrázek

obrázek
Pardubice Krásné s anténou Neo85


obrázek

obrázek
Bezproblémový příjem Javořice na k33 a Krásného na k39


obrázek

obrázek
Překvapení večera – DVB-T na K52
příjem s anténou BU119, přímo na kanále analog. signál polské TV, hned vedle K53 Praděd


obrázek
nestabilní příjem bez možnosti naskenovat programy


obrázek
Příjem s anténou Neo85 – daří se potlačit polský analogový signál


obrázek
hraniční parametry příjmu, možný nestabilní příjem muxu


obrázek

obrázek
Příjem K52 z Ještědu na MX075 – vyšší úroveň signálu na K52, přibližně stejné potlačení analogu na stejném kanále


obrázek
Mírně lepší hodnota ChBER a MER s MX075:


obrázek
Stabilní příjem multiplexu bez signálové rezervy


obrázek
Příjem kanálů 64 a 65 s anténou Neo85 – slabý náznak signálu, v podstatě stejné se všemi anténami, rozdíl na nejvyšších kanálech pásma je u těchto antén opravdu minimální.


obrázek

obrázek
Pokus s příjmem polského multiplexu na K38 nevyšel – na stejném kanále byl možný krásný kvalitní příjem analogového programu TVP:


obrázek
Možnost příjmu v Obci Bystré a Nyklovice:
Přímo v obci je situace horší – v obci Bystré a Nyklovice je možný příjem Kojálu, na většině míst je možný příjem Javořice, což je zajímavé vzhledem k spuštění všech tří muxů a možný je i příjem Krásného. MUX1 je možný příjem i z Trutnova, je to v obci Bystré silnější signál než Kojál. Vše na kvalitní, správně instalovanou venkovní anténu. Žádné náhražkové antény nepřipadají v úvahu, problém bude i s polskými síty se „zesilovači“, které budou mít problém vzhledem k silným analogovým vysílačům (zejména Kamenná horka Svitavy). Příjem brněnských vysílačů možný není, zejména příjem mux2 je znemožněn díky vysílači Trutnov. V této lokalitě již orientace na jihomoravské vysílače není optimální, lepší je příjem signálů z Javořice a Krásného.

Zhodnocení použitých antén
Pro měření byly použity běžně prodávané komerční antény, bez předzesilovačů. Žádné úpravy nebyly prováděny, byly jen smontovány. Kompletace všech těchto antén je otázkou několika minut – vše je již víceméně smontované - šetří se čas při instalaci. Opět se žádné zázraky nekonají, novinka Neo85 je parametrově někde mezi anténou BU119 a MX075. Její výhodou je krátká délka a uchycení v zadní části, stejně jako u BU119, což je v mnoha případech výhodné a usnadňuje instalaci – např. na konzoli na stěnu. Nevím, jak kvalitní jsou použité plasty, přece jen v našich podmínkách musí vydržet docela dost. Anténu MX075 použiji i na svém novém stožáru na příjem K40 a K59 právě pro vyrovnaný zisk (mírně se zvyšující zisk směrem k vyšším kanálům) v UHF pásmu, kde nahradí Colorsupra právě pro horší příjem na k59. Anténa Alcad MX075 je z komerčně prodávaných antén velmi dobrá pro příjem signálů v celém pásmu UHF a její přijmové vlastnosti jsou určitě v poměru k ceně výhodnější než u dříve testované antény Televes DAT75.



Nicméně – volba a použití antény silně závisí na místě instalace a správná volba antény záleží na mnoha okolnostech – ve složitějších příjmových podmínkách nemusí i výkonná anténa dávat uspokojivé výsledky. Bez měření to často nejde a výsledky pak neodpovídají vynaloženému času a často ani peněz.

Závěrem – poděkování
Musím poděkovat panu Novákovi z firmy Antech za zapůjčení antén Neo85 a MX075, dále za pomoc při měření a stěhování antén po kopcích zaslouží i Mirek Zejda a Radek Pařil.
A úplně nakonec – omlouvám se za kvalitu fotografií, pracuje se na zlepšení.


obrázek

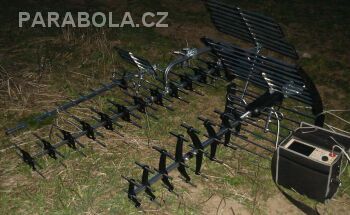

Konec měření ve večerních hodinách

Radomír Kovář
