Možná se už někteří z vás setkali se situací, kdy i 60cm parabola byla příliš rozměrná (ať již z prostorových či estetických důvodů). V Německu se celkem běžně prodává parabola čtvercového tvaru TechniSat DIGIDISH o velikosti pouhých 33cm. Je však takto malá parabola schopná skutečně bezproblémového příjmu?

Bohužel nevlastním žádný profesionální měřící přístroj na měření chybovosti QPSK signálu, takže jsem mohl tuto parabolu prozkoušet pouze v amatérských podmínkách, ale myslím, že i v takovémto testu lze uspokojivě odpovědět na položenou otázku.

K testu jsem využil slunečného počasí, protože jsem chtěl s parabolou vyzkoušet i různé konvertory a k objektivitě takovéhoto srovnání bylo nutné mít pro všechny zkoušené kusy co nejsrovnatelnější podmínky. Všech pět typově různých konvertorů jsem tedy na této parabole vyzkoušel během půl hodiny (něco málo po poledni) za jasného slunečného počasí a samozřejmě i na více frekvencích. Neberte prosím ale tento test jako srovnání jednotlivých LNB!!! Primárně zde šlo o parabolu a o to, jestli některý z testovaných LNB nebude vykazovat většího "souznění" s parabolou nežli ty ostatní.. Ke srovnání "kvalit" jednotlivých konvertorů je postup v tomto testu nedostatečný (minimálně příliš malým počtem použitých kusů LNB - od každého typu byl použit pouze jeden kus a samozřejmě také použitým "měřícím" zařízením).

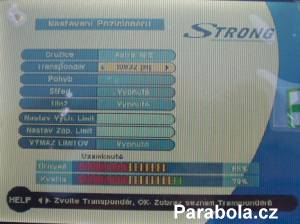

Jako srovnávací "měřící" zařízení jsem použil již postarší DVB-S receiver Strong SRT4355 Evolution s průměrnou citlivostí tuneru (-65 až -25dBm), který sice nemá v běžném menu příliš zřetelnou stupnici kvality a síly signálu, pokud ale přejdete do menu nastavování motoru, tak se stupnice promění na pěkně provedenou, zřetelnou a málo "dýchavičnou" stupnici s vyjádřením procent, rozdělenou do tří barevně odlišených částí (červená, žlutá, zelená). Minimum pro bezproblémový chod za slunečného počasí je u této stupnice cca. 43% na kvalitě signálu. Pro dostatečnou rezevu na zhoršené příjmové podmínky je pak potřeba dosáhnout alespoň 68% na stupnici kvality signálu. Jako konvertory jsem pak použil všechny typy single LNB, které jsem měl momentálně k dispozici. Vedle přiloženého LNB TechniSat bez udaného šumového čísla (Art.-Nr.0013/8194) jsem tedy ještě vyzkoušel Interstar 0.3dB, Veccom 0.3dB, WNC 0.5dB a MTI 0.6dB.

Při instalaci paraboly na mne čekal menší problém, který ale průměrně zručný jedinec dokáže hravě vyřešit. Parabola samotná totiž nemá klasický úchyt třmeny ke stožáru, ale je dodávána již s "instatním" držákem, který ovšem nemusí vždy každému vyhovět, což byl zrovna můj případ. Protože jsem parabolu montoval jen přechodně, tak jsem nechtěl kvůli danému úchytnému systému vrtat zbytečně další díry do mého komínového tělesa či do zateplené fasády a kvůli objektivnímu testu ji nešlo jen tak podržet v ruce. Připevnil jsem tedy na moji stávající využívanou satkonzoli ještě jednu - 50cm balkónovou, což ale přineslo už onen zmíněný problém s uchycením. Daný úchytný systém byl zakončen rovnou destičkou se čtyřmi otvory, která se standardně připevní již rovnou do zdi. Půjčil jsem si tedy třmen z jiné paraboly a proti sobě dal ozubené vykrojené podložní plechy, aby nedocházelo k prokluzování. Stejně by šlo eventuelně postupovat buď se zakoupenými anténními třmeny anebo s ručně natvarovanou závitovou tyčí.

Toto byl ovšem jediný zádrhel, po jehož rychlém překonání jsem již mohl přistoupit k samotnému "měření" jehož výsledky znázorňuje následující tabulka. Za měřenou satelitní pozici jsem samozřejmě vybral Astru1 (19.2°E), která v našich podmínkách připadá asi nejvíce v úvahu pro použití této paraboly. Procentní údaje vyjadřují sílu signálu / kvalita signálu, přičemž pro nás je důležitý především údaj o kvalitě signálu. Chování stupnice bylo popsáno již výše (cca. 43% minimální hodnota kvality signálu pro chod přístroje, 68% a více na kvalitě - signál s dostatečnou rezervou pro zhoršené příjmové podmínky).

Parabola Triax TD 78 - 72x78cm (19.2°E napřímo LNB Veccom Quad 0.5dB, svod cca. 20m)

10.832 V 22.000 5/6	S 74% Q 91%
10.877 H 22.000 5/6	S 72% Q 92%
11.720 H 27.500 3/4	S 71% Q 89%
11.739 V 27.500 3/4	S 70% Q 86%
12.670 V 22.000 5/6	S 71% Q 88%
12.692 H 22.000 5/6	S 64% Q 77%
12.633 H 22.000 5/6	S 62% Q 73%

Parabola TechniSat Digidish 33cm (19.2°E napřímo, svod cca. 2m) % = síla / kvalita signálu

LNB / Frekvence	* 10.832H	* 10.877V	* 11.720H	* 11.739V	* 12.670V	* 12.692H	* 12.633H
TechniSat (?dB)	67 / 79-80	63 / 75-79	63 / 77-78	63 / 75-79	61 / 74	61 / 73	58 / 67-69
Interstar (0.3dB)	68 / 83	61 / 71	63 / 76	62 / 74-75	64 / 77-80	63 / 76-77	60 / 70
Veccom (0.3dB)	66 / 79-80	66 / 77-80	63 / 77	62 / 74	64 / 76-78	63 / 76	58 / 68-69
WNC (0.5dB)	69 / 85	66 / 79-80	64 / 79	63 / 76-77	61 / 74	63 / 77-78	60 / 69
MTI (0.6dB)	69 / 85	66 / 79-80	62 / 75-76	63 / 76	61 / 73-74	60 / 72-73	56 / 64-65

Myslím, že z uvedené tabulky je vcelku jasné, že parabola TechniSat Digidish 33cm nemusí nutně skončit jen jako ozdoba satelitních prodejen, ale jde o plnohodnotnou parabolu, která při použití na satelitní pozici 19.2°E (popřípadě jiných u nás obdobně silných satelitních pozic) může svému majiteli zajistit stabilní příjem satelitních stanic. Samozřejmě pokud je pro montáž paraboly dost místa a majitel nemovitosti neprotestuje proti parabole větších rozměrů, tak je určitě lepší zvolit parabolu o průměru 80cm (či větší). Parabolu jsem zkušebně otočil i na Eurobird1 (28.5°E) a vyzkoušel frekvenci CzechLinku, dle očekávání byl ale tento příjem již nad možnosti paraboly a i když byl signál dostatečný pro bezproblémový chod (S 47% Q 51-54%), tak rezerva pro zhoršené příjmové podmínky už byla příliš malá a u tohoto použití by při zhoršených příjmových podmínkách docházelo na paketu CzechLink k příliš častým a déletrvajícím výpakům.

Závěrem bych ještě jednou rád upozornil, že v článku nejde v žádném případě o srovnávání konvertorů a také je myslím dobré zmínit, že vyjádření kvality signálu v procentech je pouze orientační a u různých typů receiverů má různá minima i průběh poklesu či zvýšení! Také bych rád poděkoval autorizovanému distributorovi značky TechniSat pro ČR firmě Omko ( www.omko.cz ), Staňova 33, Brno za zapůjčení této sympatické paraboly.

gespa
