Příjem Channel 5 ze satelitu Intelsat 906

Příjem v C pásmu rozhodně nepatří mezi nejběžnější, ale najdou se skalní příznivci, kteří holdují i tomuto pásmu jako já. Musím říci, že jsem se dlouho rozmýšlel vůbec nějaký článek napsat, ale nakonec jsem si řekl, že se o to pokusím. Článků o teorii příjmu v tomto pásmu bylo napsáno dost, takže žádné výpočty ode mě neočekávejte.

Za tu dobu co se C pásmu věnuji se mnohé změnilo, však už mám pěknou sbírku konvertorů na toto pásmu. V součastné době používám konvertor Zinwell 15 K, parabola prime focus 180 cm, azimutální natáčení realizované motorem Superjack 38“, elevace motorem Superjack 18“, lokalita příjmu okolí Brna.

V dobách, kdy sovětské Gorizonty hodně inklinovaly, se ten azimutální motor hodně hodil. Dnes je situace jiná, ale stále ještě máme v provozu sovětský Gorizont 32 na 14° západně, který inklinuje již 5,9° a to je docela slušné.

Asi největším kamenem úrazu při příjmu v C pásmu je natočení polarizačních rovin. Samozřejmě, jak už tady bylo popisováno, použití LNB, který umí přijímat obě polarizační roviny má své úskalí, takže je to jakýsi kompromis mezi kvalitou a cenou.

Většina satelitů v C pásmu u nás přijímatelná vysílá s cirkulární polarizací. Pro příjem je nutné vložit do vlnovodu depolarizační destičku. Ta má jeden z hlavních vlivů na úspěšný příjem. V minulosti jsem hodně experimentoval s různými tvary této destičky, její tloušťkou i volbou druhu materiálu.

Destička dodaná ke konvertoru mě rozhodně neuspokojila, takže jsem ji trochu vylepšil přidáním další destičky z plexiskla. Tím jsem zesílil depolarizační účinky, ale zároveň téměř dokonale potlačil příjem lineární polarizace. Ale satelitů vysílající s lineární polarizací je podstatně méně a já nechtěl žádný kompromis.

Začneme od západu satelitem NSS 806 na 40,5°západně. Lyngsat zde uvádí kolem 40 (!) volných programů. To je docela slušné, navíc většinu programů lze bez problémů přijímat. Ne všechny transpondéry jsou stejně silné a velmi závisí na depolarizační destičce. Všechny programy vysílají ve vyzařovacím svazku „hemi“

Transpondér	Kvalita	Transpondér	Kvalita	Transpondér	Kvalita
3600 R	44	3653 L	64	3695 L	53
3637 L	0	3654 R	53	3712 L	3B
3641 R	3F	3663 R	3E	3719 L	33
3644 L	45	3677 L	58	3725 R	3F

Transpondér	Kvalita	Transpondér	Kvalita	Transpondér	Kvalita
3758 R	41	3803 L	5A	3965 L	7A
3770 L	41	3879 R	5D	4016 R	5A
3774 L	46	3894 R	54	4022 R	6D
3803 R	5A	3960 R	5D	4026 L	33

Transpondér	Kvalita	Transpondér	Kvalita
4030 R	30	4123 R	59
4091 R	60	4135 R	57
4100 R	77	4143 R	5D
4108 R	76

Nabídku této družice tvoří převážně jihoamerické programy. Spousta z nich je programově docela zajímavá, kde kromě klasických telenovel, známých i u nás, je možné spatřit také řadu filmů. Mě se asi nejvíce libí kolumbijský kanál RCN, pak určitě kanály City TV, Tele N a La Tele.

Najdete zde, ale i programy náboženské nebo hudební. Svého času zde vysílalo i volně franzouzské MCM. Tabulky naměřených hodnot je třeba brát jen orientačně, příjem byl uskutečněn na přijímači Nokia 9500 (d-box1), který má velmi kvalitní tuner. Obraz začíná čtverečkovat při cca 30 jednotkách pro FEC 3/4. Pro „příznivější“ FEC 2/3 nebo dokonce 1/2 je zapotřebí méně jednotek, naopak pro „nepříznivé“ hodnoty FEC 5/6 či dokonce 7/8 je zapotřebí více jednotek.

Software DVB 2000, který mám v tomto přijímači, neměří údaje v procentech jako jiné přijímače, ale ukazuje údaj v hexa soustavě. Takže se omlouvám všem „příznivcům procent“.

Dalším satelitem je Intelsat 903 na 34,5° západně. Je možné přijímat pouze vyzařovací svazek „east hemi“. Zde vysílají pouze dva programy na 3731 R pro kanadskou armádu kódované v sytému Irdeto 1. Viděl jsem tyto programy i volně, kvalita signálu 40 jednotek, tedy příjem s mírnou rezervou.

Dále následuje satelit Intelsat 801 na 31,5° západně. Na této družici se vysílá pouze ve svazku „east hemi“, který lze u nás přijímat. Program ORTM Mali na 3645 R (kvalita 64), při FEC 1/2 se jedná o velmi silný signál. Rovněž program RTS1 Senegal na 3718 R (kvalita 54), při FEC 2/3 je dost silný. V analogu zde nalezneme ještě Tele Sahel z Nigeru, příjem v soustavě Secam je bezproblémový.

Dalším satelitem na orbitu, který také používá C pásmo, je Intelsat 907 na 27,5° západně. Zachytit lze jen programy vysílající ve svazku „east hemi“.

Transpondér	Kvalita	Transpondér	Kvalita	Transpondér	Kvalita
3715 R	5D	3844 R	36	3936 R	3E
3762 R	39	3849 R	3C	3971 R	0
3830 R	4A	3857 R	4F	4048 R	71

Zde naleznete zpravodajský program Voice of America a různé verze portugalského programu RTP. Jako bonbónek je tu africký program RTG Conakry z Guineje. Nakonec zde nalezneme ještě brazilský program Rede Record. Škoda jen, že nejde zachytit alžírský program ENTV (3971 R), který sice vysílá také v „east hemi“ beamu, ale má asi slabší signál nebo bude problém se „skew“. Tento program byl v minulosti vysílán analogově a s LT filtrem se to dalo docela slušně přijímat.

Pokračujeme na satelit NSS 7 na 22° západně. Přijímat se dají svazky „east hemi“ a „global“.

Transpondér	Kvalita	Transpondér	Kvalita	Transpondér	Kvalita
3650 R	6C	3981 L	5D	4126 L	7F
3931 L	5A	4055 R	6E	4179 R	67

Zde vysílají volně převážně arabské programy, které vysílají v Ku pásmu na Arabsatu, francouzské programy jsou kódované v systému Seca (kromě TV5). Vysílá zde i zpravodajská stanice CNN, evropská verze, zajímavější jsou ale dva feedy určené pro CNN, které jsou vysílány volně.

Nejzajímavější je asi africký program TV+ z Gabunu, už jsem na něm viděl hodně amerických filmů s francouzským dabingem. Přenosová rychlost je jen 1379 Mbps, takže některé přijímače mohou mít problémy s naladěním tohoto kanálu. Video bit rate je pouze 1,654 Mbit/s, takže kvalita je jako na některých programech „upc“.

Nyní se dostáváme na sovětský satelit Gorizont 32 na 14° západně. O něm jsem se již zmínil v úvodu v souvislosti s inklinací tohoto starého satelitu. Vysílá se zde pouze jeden program a to první program ruské státní televize „Pervij kanal“ v přenosové normě Secam. Já si tento program pamatuji ještě pod názvem Telekanal Ostankino, pak pod názvem ORT.

I na malé paraboly se dal tento program přijímat v dobách minulých z ruského satelitu na 11° západně, zde byla vysílána totožná verze jako na 14° západně. Signál je zde podstatně slabší, ale pokud použijeme LT filtr a dostavení pomocí elevačního motoru, tak docílíme docela slušný příjem.

Na 11° západně v součastné době operuje ruský satelit Express 3A. Zachytit se zde dá snad jen kanál BTK určený pro kabelové rozvody v Bulharsku, dříve zde bylo bulharských kanálů více, ale všechny postupně přešly do Ku pásma. Signál je velmi silný, kvalita 92 jednotek. Vysílá se ve svazku „spot A2“.

Ve svazku „global“ vysílají dva ruské programy a to na 3675 R. Jedná se o ruský program „Pervij kanal“, mezinárodní verze a program RTR Planeta. Signál je zde ale slabší, kvalita 4C při FEC 5/6 je příjem stabilní s malou rezervou.

Dalším satelitem je Atlantic Bird 3 na 5° západně. Zde mnoho kanálů nenajdeme, vysílá se ve svazku „panatlanic“. Kromě několika monoskopů lze zde zachytit vysílání programu RTG 2 z Gabunu, lybijský program LJB a kamerunský program CRTV. Za zmínku stojí ještě informace o síle signálu transpondéru 4156 R, jedná se asi o jeden z nejsilnějších signálů v C pásmu (mnohem silnější než např. Astra).

Transpondér	Kvalita	Transpondér	Kvalita	Transpondér	Kvalita
3679 R	47	3727 R	61	4156 R	A4 (!)
3711 L	45	4023 R	63	4160 L	7C

Pokračujeme na satelit Intelsat 10-02 na 1° západně. U nás jsou zachytitelné programy ve svazku „east hemi“. Ve svazku „global“ jsem úspěšný nebyl. V podstatě tu máme tři volné programy. Na transpondéru 3912 R vysílá německý zpravodajský program Deutche Welle, který vysílá také v Ku pásmu třeba na Hot Birdu.

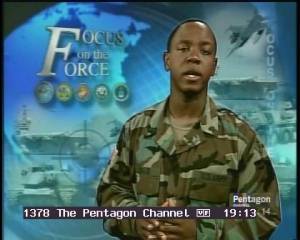

Příjem Pentagon Channel ze satelitu Intelsat 10-02

Kvalita je 5D při FEC 1/2, což je velmi slušný signál. Zajímavější program je Metro TV z Ghany na transpondéru 3926 R (v Ku pásmu kódovaný). Kvalita signálu je 57 při FEC 7/8 což už taková sláva není. Poslední volný program je na transpondéru 4175 R, kde se vysílají programy pro americkou armádu. Jedná se o program „The Pentagon channel“. Velmi zajímavý program, který propaguje armádu USA.

Ostatní programy na tomto kmitočtu jsou kódované systémem PowerVu. Tento transpondér patří mezi slabší a jedná se o hraniční příjem, kvalita 30 jednotek tomu nasvědčuje, vysílaní je v NTSC. Často používám tento kanál na testování citlivosti tuneru při recenzování přijímačů.

Satelit Arabsat 2C na 26° východně není třeba představovat. Vysílá se zde s lineární polarizací, takže u mě je příjem velmi problematický. Již v úvodu jsem psal, že mám úpravu depolarizační destičky, abych posílil příjem s cirkulární polarizací. Takže si tuto družici i ostatní, které používají lineární polarizaci, jako Thaicom necháme na příště. Na parabole pro tento účel vyměním LNB za jiný kus bez depolarizační destičky.

Pokračujme ale dalšími satelity, které používají cirkulární polarizaci. Je to Arabsat 2B na 30° východně. Zde se vysílá pouze jeden program ještě v analogu a to RTM 1 z Maroka. Signál je poměrně velmi slabý.

Zajímavostí může být, že některé pořady jsou kódované systémem, který dříve používala také naše Premiéra TV (dnes pod názvem Prima) pro své analogové vysílaní přes satelit Kopernikus. V digitálu je zde pouze TV de Mauritanie na kmitočtu 3911 R, signál je velmi slabý a u mě nezachytitelný.

Asi moji nejoblíbenější pozicí v C pásmu je nový satelit Express AM1 na 40° východně. Na kmitočtu 3675 R se vysílá balík ruských programů. Jednak je to první program ruské státní televize „Pervij kanal“ (moskevská verze), druhý program Telekanal Rossia a nakonec je tady ještě Telekanal Kultura, všechny tyto programy se navíc vysílají duplicitně s časovým posunem.

Kvalita signálu je cca 87 jednotek, což je velmi silný signál i při nepříznivém FEC 7/8. Kromě klasických amerických akčních filmů jsou zde zastoupeny i ruské (sovětské) filmy. Ale viděl jsem zde i „klasiku“ jako „30 případů majora Zemana“ nebo „Čtyři z tanku a pes“.

Na transpondéru 3868 R vysílá kanál GTRK z Dagestánu, opět velmi zajímavý program na který se rád podívám. Kvalita signálu cca 4B je sice slabší než předchozí transpondér, ale je zde zase příznivější FEC 1/2.

Dalším program na této pozici je ještě Chechenskaya GTRK. Tento program je ještě vysílaný ze starého satelitu Express A1R. Program je většinou shodný s Telekanalem Rossia, jen zprávy mají Čečenci svoje. Kvalita signálu je cca 65 při FEC 2/3, což je velmi silný signál.

Otáčením paraboly směrem k východu narazíme ještě na satelit Yamal 202 na 49° východně. Na transpondéru 3937 L je vysílán jediný volný program na této družici a to ruský Telekanal Dvina, program je někdy shodný s ruskou stanicí TV Centr. Kvalita signálu je cca 63 při FEC 3/4.

Posledním satelitem, který vysílá s cirkulární polarizací je Intelsat 906 na 64° východně. Příjem je možný ve svazku „west hemi“ a „global“. Je tady několik afrických programů z Tanzánie, Mosambiku a Ugandy.



Asi nejlepší je program „Channel 5“ z Tanzánie s typicky komerčním programem. Filmy jsou vždy s francouzským dabingem. UTV Uganda (3721 R) má hraniční příjem, tak jako i programy Trinity Broadcasting (3962 R).

Transpondér	Kvalita	Transpondér	Kvalita	Transpondér	Kvalita
3642 R	49	3721 R	2D	4080 L	5D
3654 R	47	3962 R	30

No takže to by bylo asi vše co v cirkulární polarizaci přijímám. Express 6A na 80° východně se mě zachytit nepodařilo, i když v minulosti jsem analogový signál z této pozice přijímal. Dohromady to činí kolem 115 programů. Rozsah natáčení mám cca od 50° západně do 80° východně. Určitě jde dosáhnout i lepších výsledků i s menšími parabolami, jak často čtu v různých diskusích, že na „devadesátku mu chodí vše“.

Nejvíce mě mrzí nemožnost příjmu pozice 90° východně, která tady byla nedávno popisována. Parabola by se do této polohy v pohodě natočila, ale zdvih je už velmi malý a přijmu brání okolní terén. Příště se podíváme na satelity používající lineární polarizaci.

Pokračování příště.

Ing. Martin Švehlík
