Digitální satelitní přijímač ze tří součástek?
| TiskExistujú jednotlivci, ktorí si v súvislosti s vývojom spotrebnej elektroniky často kladú otázku, kedy a za akých okolností kupovať to, či ono zariadenie, prípadne, či si ho vôbec kupovať, alebo radšej počkať na ďalší vývoj a jeho novinky. Digitálne satelitné prijímače sa zaraďujú k špeciálnym výrobkom, ktoré sa tak trocha líšia od ostatných v tom, že pre svoju funkciu potrebujú vonkajšiu jednotku v podobe parabolickej antény, konvertora a motora. Ak teda vonkajšiu jednotku považujeme za pomerne stabilný prvok, kde k zásadným zmenám technológie nedochádza až tak často, vnútorná jednotka v podobe digitálneho satelitného prijímača sa naozaj stáva kusom spotrebnej elektroniky. Tú si zákazník pomerne často mení na základe toho, ako sa menia jeho požiadavky na dizajn, parametre, či ďalšie vybavenie prijímačov v podobe dekodérov a pod.
Takýto vývoj a zmeny sú prirodzené a plynulé predovšetkým kvôli tomu, aby vznikli drahšie typy digitálnych satelitných prijímačov pre majetnejšie vrstvy užívateľov. Pre masovú spotrebnú elektroniku je však charakteristické, že cena týchto výrobkov je výhodná pre širokú vrstvu užívateľov. Zdá sa, že v časovom horizonte cca 1-2 rokov sa môžu ceny základných digitálnych satelitných prijímačov posunúť výrazne smerom dole vďaka úžasnej technickej novinke, ktorú prináša na trh japonská firma FUJITSU. Tá vymyslela doslova unikátny spôsob, ako zredukovať počet súčiastok digitálneho satelitného prijímača nielen čo do ich počtu, ale i veľkosti.
Zázrak, ktorý toto všetko zabezpečuje sa nazýva MB86A15. Jedná sa samozrejme o vysoko integrovaný a inteligentný čip. To by však nebolo všetko. Každého satelitného technika musí fascinovať najdôležitejšia vec spočívajúca v tom, že doteraz známy satelitný tuner už takýto prijímač nepotrebuje! Spomínaný čip minimálnych rozmerov v sebe totiž obsahuje satelitný tuner a QPSK demodulátor.

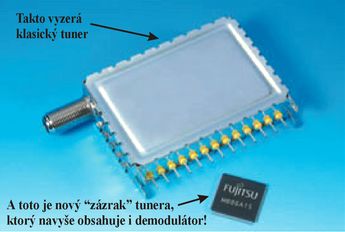

Najvýstižnejšie sa dá spomínaný zázrak predviesť tým, že si predstavíme jeho vzhľad v porovnaní s klasickým satelitným tunerom, ktorý všetci dobre poznáme z analógových a digitálnych prijímačov.
MB86A15 je teda nielenže viacnásobne menší ako klasický satelitný tuner, ale navyše obsahuje i demodulátor QPSK a obvod FEC! To ale nie sú ešte všetky výhody. Použitím MB86A15 sa výrazne redukuje náročnosť na elektrickú energiu dodávanú zo zdroja, čo má v konečnom dôsledku zásadný vplyv na celkové zníženie ceny prijímača i rôznorodosť možností využitia digitálneho satelitného prijímača. V blízkej budúcnosti možno totiž očakávať redukciu rozmerov digitálnych satelitných prijímačov až do ich integrovanej podoby ako súčasť LCD displejov!

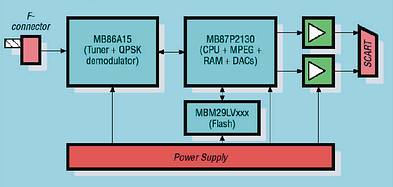

Aby sme si túto zmenu dokázali vôbec predstaviť, musíme si uvedomiť, že digitálny satelitný prijímač s použitím MB86A15 + MB87P2130 + MBM29LVxxx potom už pozostáva v podstate iba z troch základných súčiastok, ku ktorým treba doplniť F konektor, jednoduchý zdroj a konektor scart. Ak situáciu tak trocha odľahčíme, potom každý amatér pomocou týchto troch obvodov si už môže doma navrhnúť prijímač podľa vlastnej potreby.
Pre zaujímavosť si ešte uveďme, že takto zostavený prijímač má všetky klasické parametre ako obdobné prijímače (950-2150 MHz, spracovanie signálov 1-45 Mbps, citlivosť -75 až -10 dBm). Zásadný rozdiel oproti doterajším prijímačom je v jeho cene, rozmeroch a spotrebe prijímača. Veď len maximálna spotreba spomínaného čipu MB86A15 je neuveriteľných 1,5 W pri maximálnom zaťažení! Takáto nízka energetická spotreba zároveň prináša ďalšiu výhodu v tom, že obvod MB86A15 používa pre svoju prevádzku nízke napájacie napätie 2,5 V, 3,3 V a 5 V. Vďaka FUJITSU sa otvárajú nové obzory pre výrobu digitálnych satelitných prijímačov v takej cene, aby spotrebiteľ už nemusel príliš rozmýšľať nad jeho kúpou a z digitálneho satelitného prijímača sa stane obyčajný spotrebný výrobok. Buď ho po určitej dobe používania darujeme menej solventnej rodine, prípadne známym, alebo ho nostalgicky odložíme do pivnice, prinajhoršom ho ponúkneme za symbolickú cenu v bazáre.
Až takýto "spotrebný" prístup k elektronike môže skutočne oslobodiť našinca od závislosti na nutnosti vynakladať obrovské úsilie pri hľadaní finačných prostriedkov a žiť v strese, či sa cena jeho "vzácneho zariadenia" o pár mesiacov nezníži. Ak sa cena zníži z nízkej sumy, to človeka príliš nenahnevá. Fujitsu prináša dobrú správu pre rozvoj individuálneho príjmu satelitnej televízie.
Ing. Ján Luterán
Převzato z časopisu Solid Europe, č. 16/2002
