TechniSat Multytenne 45 - Malá, ale šikovná!

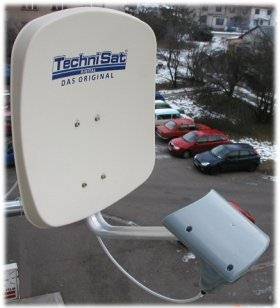

| TiskV závěru loňského roku přišla německá firma TechniSat s novinkou s názvem Multytenne 45. Je to produkt umožňující individuální příjem ze čtyřech družic na pozicích 13, 19, 23 a 28 stupňů východně - tedy systémy Astra a HotBird. Sestava je tvořena parabolou DigiDish 45 a zatím ojedinělou konstrukci čtyřnásobného konvertoru, se zabudovanym DiSEqC přepínačem MultyCON. Typické šumové číslo udávané výrobcem je 0,4 dB. Protože jsem už dřívě uvažoval o možnosti doma sledovat programy z více družic, volba padla na tento zajímavý výrobek. Rád bych proto sdělil čtenářům mé zkušenosti.

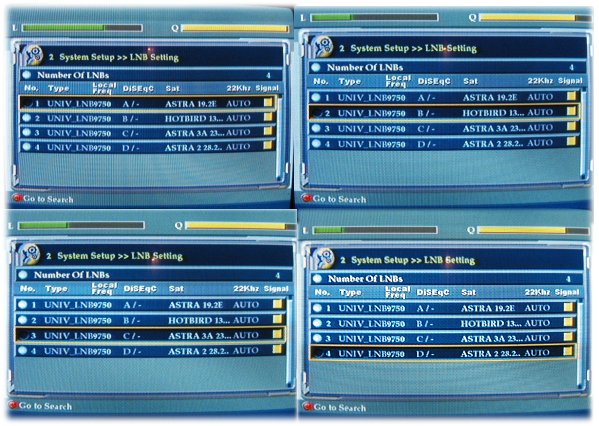

Multytenne je dostupná na trhu ve dvou variantách - samostatně, nebo jako komplet s přijímačem Digit MF-4 (CC). Zakoupil jsem samostatnou sadu, která obsahuje, kromě hlavních komponent, 10m kvalitního koaxiálního kabelu, držák na zeď a drobný materiál pro montáž i s klíčem. Kabel je na jedném konci už osazen F-konektorem, druhý konektor je i s izolačním krytem a páskou samozřejmě přibalen. Se záručním listem je dodáván leták s popisem nastavení DiSEqC konfigurace v satelitním přijímači a vzorcem pro výpočet úhlu elevace. Předpokládám, že pokud se zakoupí komplet i s přijímačem, tak tato konfigurace už v něm bude přednastavena. Já jsem si pořídil přijímač AB IPbox 200S.
Prvním krokem před montáží bylo vymyslet způsob uchycení paraboly na standardní 40 mm držák, protože dodávaný mi nevyhovoval. Vyřešil jsem to kombinovaným uchycením vnitřní trubky původního držáku v třmenech. Není to ideální varianta, ale vzhledem k celkově nízké hmotnosti sestavy, to zatím stačí. Viz obrázek. Celková délka svodu je 15m, kde jsem použil "okenní adaptér" - koaxiální průchodku, abych nemusel vrtat díru do zdi.
Vzhledem k vnitřní konstrukci konvertoru, výrobce doporučuje směrovat parabolu na Astra 1 / 19,2E, aby se dosáhlo optimálních hodnot pro příjem z ostatních třech pozic. Před vlastním laděním je vhodné nastavit elevaci dle vypočtených hodnot. Výpočet je jednoduchý: Skutečná elevace - offset antény = vlastní elevace.V mém případě to je: 32,5 - 30 = 2,5. Vše ve stupních. Pro zjednodušení bych spíše uvítal rysky na konstrukci, byť orientační. Vlastní montáž je pak velmi jednoduchá, protože s použitím dodávaného imbusového klíče se dotahují všechny šrouby na konstrukci. Za to patří TechniSatu pochvala.
K vlastnímu ladění jsem pro měření použil svůj přístroj RO.VE.R PSA-5, který měří všechny důležité parametry. Po nastavení paraboly na maximální hodnoty jsem provedl měření, abych zjistil, jaká je kvalita příjmu z ostatních pozic. Výsledky potvrdily mé předpoklady: nejsilnější příjem je z pozic Astra 1 a Astra 3. O něco nižší úroveň příjmu je pak z pozic HotBird a Astra 2 / EuroBird 1.
Multytenne je především určena pro německý trh, což je i zmíněno na dodávaném letáku. Pohledem na vyzařovací charakteristiky družic se však domnívám, že kvalita příjmu zaručena výrobcem se dá u nás určitě dosáhnout v krajích Plzeňském, Karlovarském, Ústeckém, Libereckém; v západních částech Budějovického a Středočeského kraje. V Moravských a Slezských krajích je příjem samozřejmě také možný, nicméně s nižší rezervou pro špatné počasí.
Multytenne je dostupná na trhu ve dvou variantách - samostatně, nebo jako komplet s přijímačem Digit MF-4 (CC). Zakoupil jsem samostatnou sadu, která obsahuje, kromě hlavních komponent, 10m kvalitního koaxiálního kabelu, držák na zeď a drobný materiál pro montáž i s klíčem. Kabel je na jedném konci už osazen F-konektorem, druhý konektor je i s izolačním krytem a páskou samozřejmě přibalen. Se záručním listem je dodáván leták s popisem nastavení DiSEqC konfigurace v satelitním přijímači a vzorcem pro výpočet úhlu elevace. Předpokládám, že pokud se zakoupí komplet i s přijímačem, tak tato konfigurace už v něm bude přednastavena. Já jsem si pořídil přijímač AB IPbox 200S.
Prvním krokem před montáží bylo vymyslet způsob uchycení paraboly na standardní 40 mm držák, protože dodávaný mi nevyhovoval. Vyřešil jsem to kombinovaným uchycením vnitřní trubky původního držáku v třmenech. Není to ideální varianta, ale vzhledem k celkově nízké hmotnosti sestavy, to zatím stačí. Viz obrázek. Celková délka svodu je 15m, kde jsem použil "okenní adaptér" - koaxiální průchodku, abych nemusel vrtat díru do zdi.
Vzhledem k vnitřní konstrukci konvertoru, výrobce doporučuje směrovat parabolu na Astra 1 / 19,2E, aby se dosáhlo optimálních hodnot pro příjem z ostatních třech pozic. Před vlastním laděním je vhodné nastavit elevaci dle vypočtených hodnot. Výpočet je jednoduchý: Skutečná elevace - offset antény = vlastní elevace.V mém případě to je: 32,5 - 30 = 2,5. Vše ve stupních. Pro zjednodušení bych spíše uvítal rysky na konstrukci, byť orientační. Vlastní montáž je pak velmi jednoduchá, protože s použitím dodávaného imbusového klíče se dotahují všechny šrouby na konstrukci. Za to patří TechniSatu pochvala.
K vlastnímu ladění jsem pro měření použil svůj přístroj RO.VE.R PSA-5, který měří všechny důležité parametry. Po nastavení paraboly na maximální hodnoty jsem provedl měření, abych zjistil, jaká je kvalita příjmu z ostatních pozic. Výsledky potvrdily mé předpoklady: nejsilnější příjem je z pozic Astra 1 a Astra 3. O něco nižší úroveň příjmu je pak z pozic HotBird a Astra 2 / EuroBird 1.
Multytenne je především určena pro německý trh, což je i zmíněno na dodávaném letáku. Pohledem na vyzařovací charakteristiky družic se však domnívám, že kvalita příjmu zaručena výrobcem se dá u nás určitě dosáhnout v krajích Plzeňském, Karlovarském, Ústeckém, Libereckém; v západních částech Budějovického a Středočeského kraje. V Moravských a Slezských krajích je příjem samozřejmě také možný, nicméně s nižší rezervou pro špatné počasí.
Multytenne představuje dostupný a vyvážený koncept určitého kompromisu mezi možností individuálního vícenásobného příjmu a jeho kvality. Jednoduchá montáž umožňuje nekomplikované sledování obrovského množství satelitních kanálů. Produkt je vhodný hlavně pro ty, kteří chtějí mít zajištěn pohodlný způsob satelitního příjmu, bez nutnosti řešit průmer paraboly a rozmístění konvertorů pro pozice uvedených družic. Vzhledem k trendu zvyšovat vyzařovaný výkon nově vypouštěných satelitů na populárních pozicích 13E, 19E a 23E, považuji Multytenne 45 za velmi zdařilou reakci na tento vývoj a pro uživatele za dobrou investici.
Ing. Dušan Sloboda
Parabola.cz
22.1.2006
Naměřené hodnoty:
Hodnoty jsou odhadnuté vzhledem k tomu, že stupnice v přijímačí neobsahuje číselné zobrazení v procentech.
Ing. Dušan Sloboda
Parabola.cz
22.1.2006
Naměřené hodnoty:
Satelit | Transpondér | Úroveň příjmu[-dBm] | Eb/No[dB] | Kvalita signálu*[%] |
HotBird 13E | 10.719 V 27.500 3/4 | 52,0 | 4,5 | 45 |
10.853 H 27.500 3/4 | 43,0 | 6,2 | 75 | |
11.013 H 27.500 3/4 | 42,5 | 6,5 | 80 | |
11.804 V 27.500 2/3 | 48,9 | 2,9 | 65 | |
12.635 V 27.500 3/4 | 51,0 | 2,1 | 50 | |
Astra 19E2 | 10.832 H 22.000 5/6 | 43,8 | 8,6 | 95 |
10.876 V 22.000 5/6 | 45,7 | 8,1 | 85 | |
11.720 H 27.500 3/4 | 46,3 | 8,6 | 90 | |
11.739 V 27.500 3/4 | 47,1 | 8,3 | 80 | |
12.633 H 22.000 5/6 | 44,2 | 5,2 | 80 | |
12.670 V 22.000 5/6 | 44,6 | 5,0 | 95 | |
12.692 H 22.000 5/6 | 47,0 | 5,2 | 65 | |
Astra 23E5 | 11.475 V 27.500 3/4 | 44,5 | 6,8 | 95 |
11.592 V 27.500 3/4 | 43,1 | 5,0 | 70 | |
12.032 H 27.500 5/6 | 55,5 | 4,7 | 55 | |
12.525 V 27.500 3/4 | 38,8 | 6,1 | 75 | |
12.565 H 27.500 2/3 | 39,0 | 6,4 | 90 | |
Astra 28E2 | 11.973 V 27.500 2/3 | 44,9 | 5,9 | 75 |
12.012 V 27.500 2/3 | 46,6 | 5,7 | 75 | |
12.032 H 27.500 2/3 | 47,0 | 4,7 | 50 | |
12.226 H 27.500 2/3 | 50,3 | 3,8 | 35 | |
12.382 H 27.500 2/3 | 47,4 | 4,2 | 35 | |
12.441 V 27.500 2/3 | 47,2 | 3,6 | 30 |
Hodnoty jsou odhadnuté vzhledem k tomu, že stupnice v přijímačí neobsahuje číselné zobrazení v procentech.
