V tomto článku bych rád představil novinku na trhu širokopásmových UHF antén vhodných pro příjem DVB-T signálu. Jedná se o model Sigma 6HD o italského výrobce Fracarro.




http://sigma.fracarro.com/ - zde lze nalézt technickou PDF-ku s parametry.

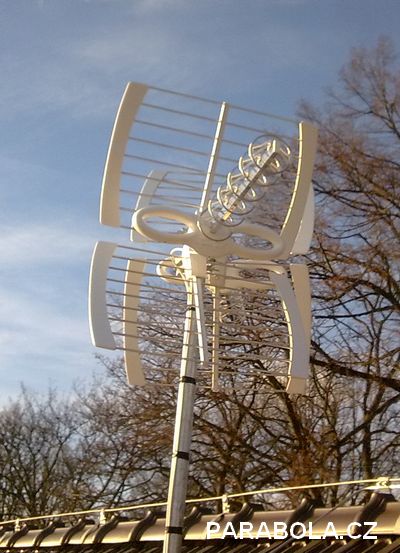

Jedná se o šestiprvkovou YAGI anténu, anténa se prodává jako částečně smontovaná.

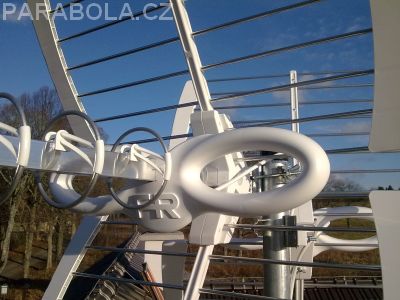

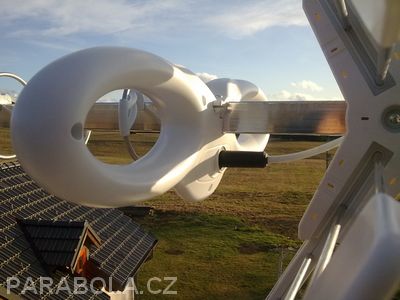

Přepravní krabice obsahuje hlavní lištu osazenou šesti kruhovými prvky z hliníku a tvrzeného plastu, dipól s integrovaným symetrizačním členem /75 Ohm/ s výstupním F-konektorem a dva kusy zadního reflektoru. Výstupní konektor je situován horizontálně, což není zrovna šikovné kvůli vnikání vody do nitra dipólu.

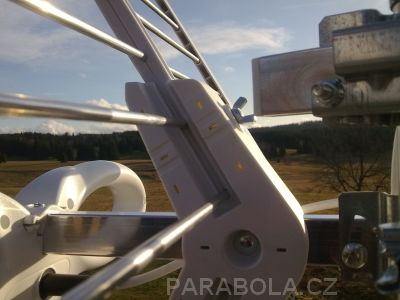

Dipól má na spodní straně otvory pro odtékání případně vniklé vody do vnitřního prostoru.






Sestavení antény podle mého názoru nečiní problémy ani naprostému amatérovi v oboru.

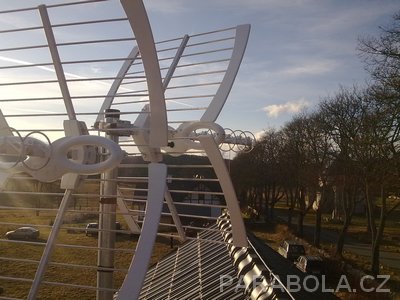

Anténu blíže představím v reportáži z montáže rozvodu DVB-T signálu na rekreační chatě v Pohoří na Šumavě, v nádherném prostředí Novohradských hor, v českorakouském pohraničí. Už se těším, až tam v létě vyrazím na cyklovýlet.

Pokud bych se na místě dolní fotografie objevil před rokem 1989, už bych nenapsal ani řádku…



Pro příjem českých DVB-T programů jsem zvolil jihočeský vysílač Kleť a rakouské programy z vysílače Jauerling u Sankt Poeltnu. Při první rekognoskaci jsem zkušebně naměřil signál z Kleti kolem 60dBuV a od sousedů o cca 5dB nižší úroveň.



Přijímané Multiplexy z Kleti jsou K22 MUX 3, K49 MUX1 a K50 MUX2.

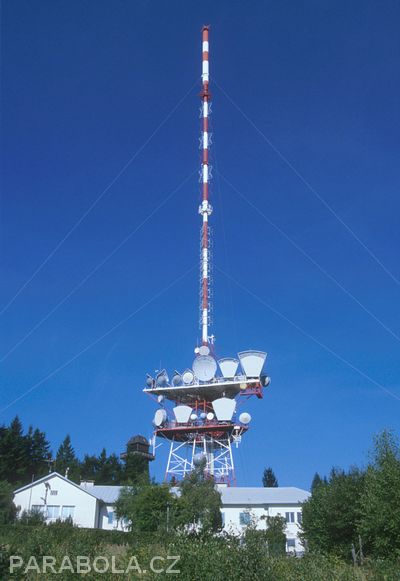

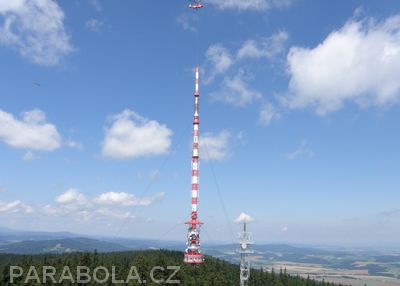

Vysílač Kleť 1084 m.n.m – vzdálenost 43km v.č.



Z Rakouského Jauerlingu to jsou K21 MUX ORSX2 a K31 MUX ORSX1.

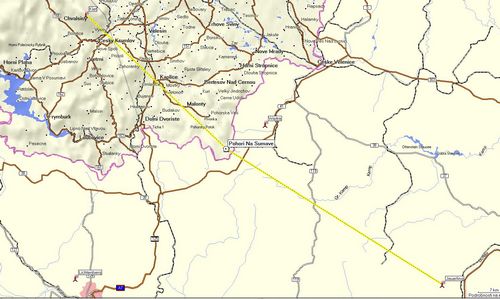

Vysílač Jauerling 959 m.n.m – vzdálenost 56km v.č.



Vzhledem k tomu, že jsme se na chatě potkali s poměrně dlouhými svody jak k zásuvkám, tak i od antén do rozvodné skříně a v neposlední řadě i s překážkami ve směru na Kleť, v podobě
vysoko vzrostlých stromů, jsem se rozhodl, že pro příjem zvolím výkonnější anténu než je
běžná logaritmicko/peridická LP 45. Nevím, co se signálem udělá jaro a léto, až se stromy osypou listím…

Sigma 6HD nám dává alespoň jakousi rezervu, pro případný pokles VF signálu z Blanského lesa.




Majitel nechtěl na střeše žádná dvoumetrová monstra, takže Sigma HD6 byla ideální volbou.

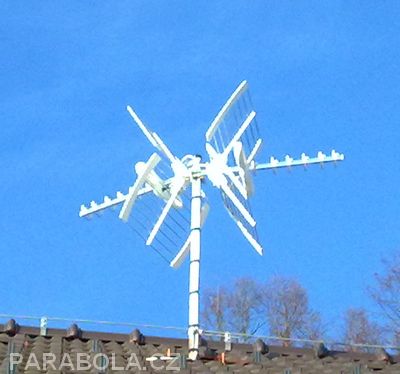

Pro zajímavost jsme krátce porovnali u stožáru na střeše příjem všech kleťských muxů na obou zmiňovaných anténách.

Zde je přehled naměřených hodnot úrovně signálu.

Porovnání antén UHF Fracarro

DVB-T Kleť	Fracarro Sigma 6	HD LP 45	Rozdíl
kanál 22	62,8 dBuV	58,0 dBuV	4,8dB
kanál 49	60,5 dBuV	56,0 dBuV	4,5dB
kanál 50	59,5 dBuV	54,5 dBuV	5,0dB

Myslím si, že rozdíl je opravdu zásadní a každý montér jistě uzná, že 5 decibelů z antény navíc je určitě v náročnějších montážích příjemné…

Sigma 6HD je rovně o dost směrovější než LP45. Cenový rozdíl je sice výrazný, ale oprávněný.

Tolik k porovnání s klasickou LOG/PER.

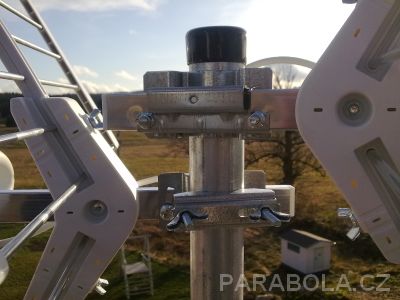

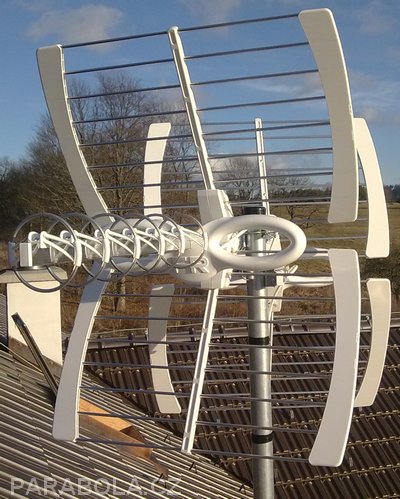

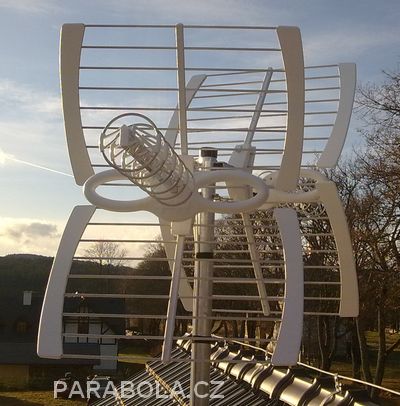

Anténu Sigma lze upnout horizontálně i vertikálně ke stožáru o průměru až 60mm.

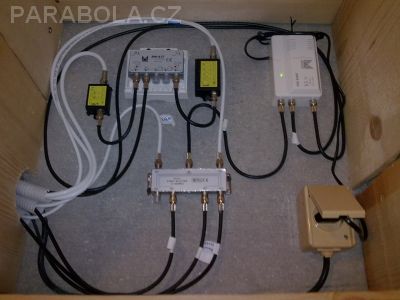

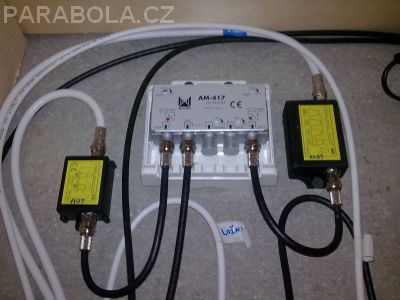

Pro DVB-T rozvod jsme použili obyčejný domovní zesilovač ALCAD AM 417 s DC zdrojem 105 rovněž ALCAD.



Pro oba směry příjmu jsme použili pasivní, selektivní propustě s potřebnými kanály.
U směru Kleť jsme už dopředu nechali naladit i kanál K39, kam se přesune v roce 2010 MUX2. Regionální MUX K38 z Jauerlingu jsme do rozvodu nepouštěli, jelikož pro přesunu našeho MUXu2 na K39 by v naší nepřítomnosti mohli nastat problémy s příjmem důležitého českého MUXu a to riziko jsme podstupovat nechtěli.



Použití přídavného nízkošumové předzesilovače zde nebylo nutné, stačil nám rozsah domovního zesilovače.

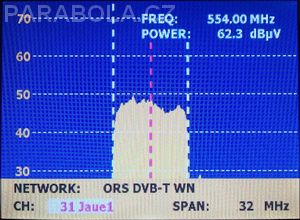

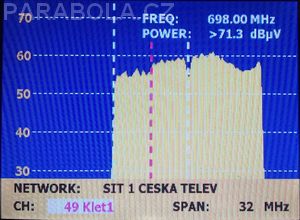

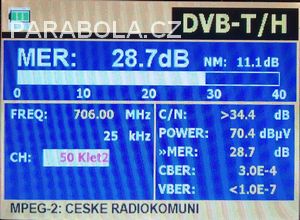

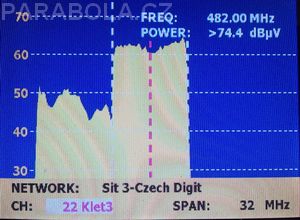

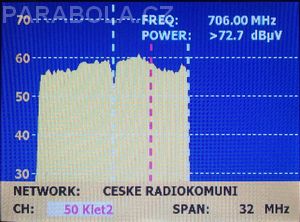

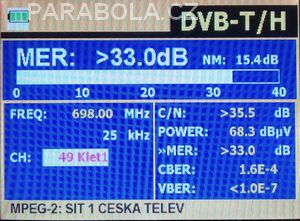

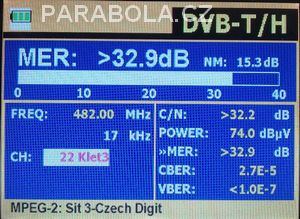

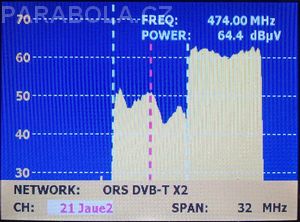

Pro informaci připojuji pohled na spektrální analýzu a diagnostiku analogových a digitálních parametrů DVB-T signálů a MPEG streamů na koncové zásuvce.

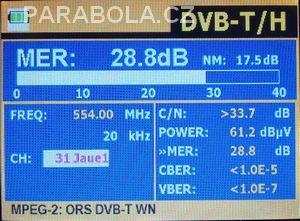

Z uvedených parametrů je celkem patrné, že rakouské MUXy dosahují v podstatě dokonalé chybovosti i s mnohem nižší úrovní signálu.
Jistě na tom má podíl použitá modulace QAM16 na rozdíl od QAM64, kterou využívají Radiokomunikace.



Tolik stručně o nové anténě na našem trhu, která má velice slušné parametry i na poměrně malou základní délku.



Snad Vám tyto informace pomohou v rozhodování před koupí nové antény na DVB-T příjem.

Saxon
