Multifokální parabola BIG-BISAT (2.)

| Tisk

Druhá část recenze antény Visiosat BIG-BISAT bude věnována samotnému nastování a přehledu naměřených parametrů.


obrázek

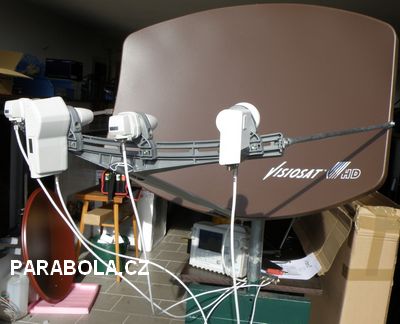

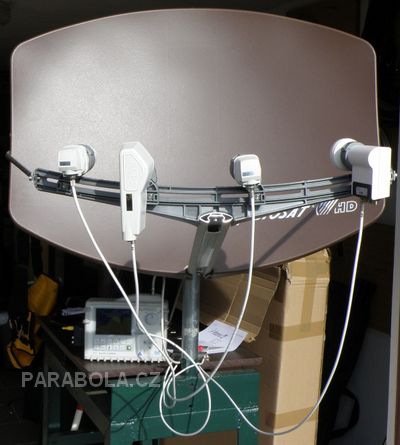

Samotnou montáž jsem zahájil přesným nastavením upínací trubky na stolici do kolmého stavu.

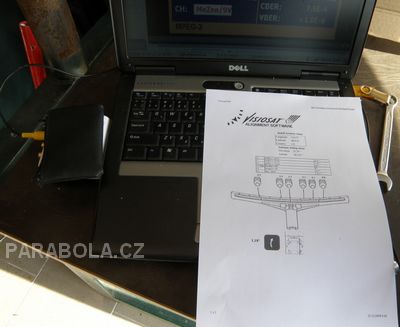

Na anténě jsen nastavil hodnotu Elevace i Skew podle on-line formuláře a nastavil ohnisko na
doporučený satelit Hotbird 13E.


obrázek

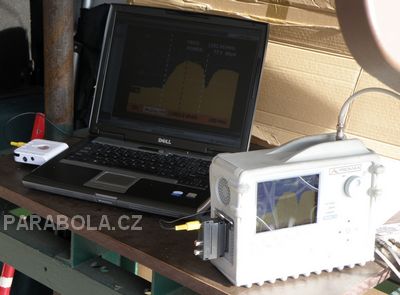

Technické parametry jsem měřil jako obvykle na měřícím přístroji Prodig5.


obrázek

obrázek

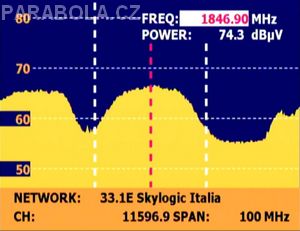

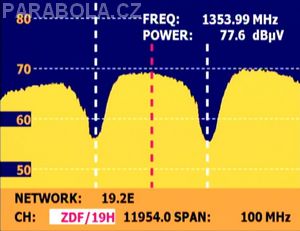

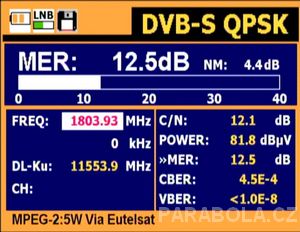

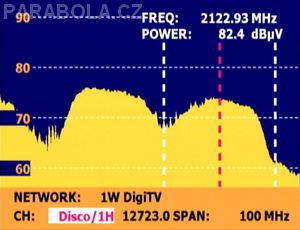

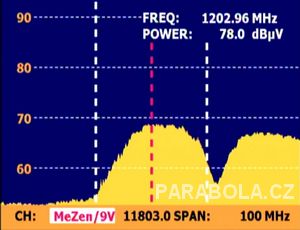

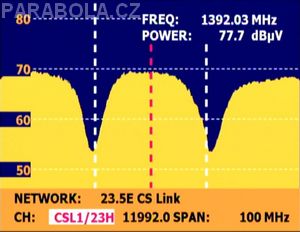

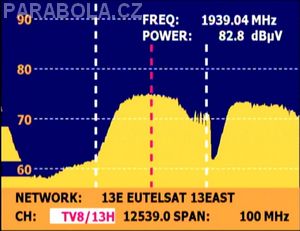

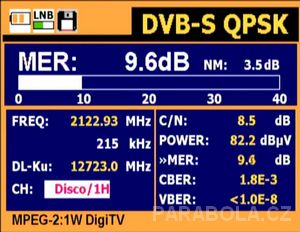

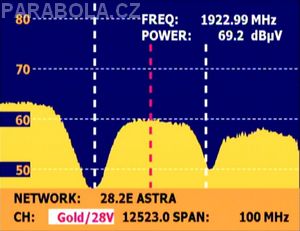

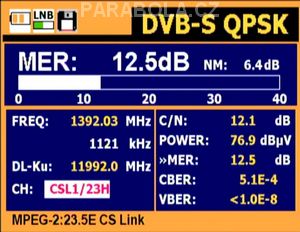

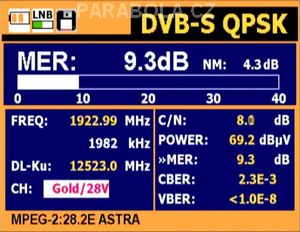

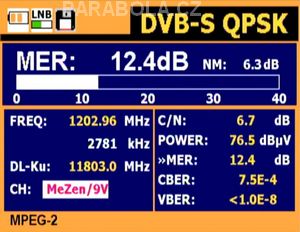

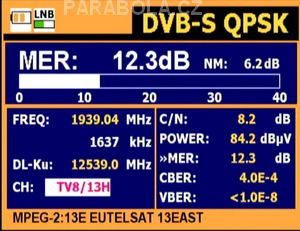

U každé družice připojuji podled na spektrální analýzu vybraného transponderu a poté i na důležité digitální parametry přenášeného streamu MPEG2.


obrázek

obrázek

obrázek

obrázek

obrázek

obrázek

obrázek

obrázek

obrázek

obrázek

obrázek

obrázek

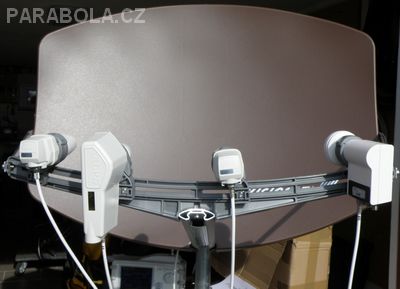

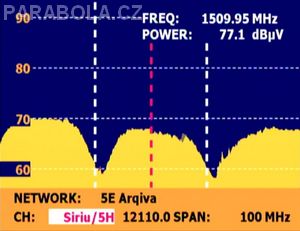

Práce to byla opravdu pohodlná a přesná, naskenoval jsem pro zajímavost i další používané družice, jaksi nad rámec zadání na on-line stránce výrobce. Vše s ohniskem na 13E.


obrázek

obrázek

obrázek

obrázek

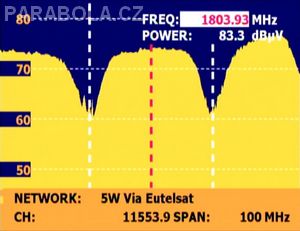

Celý rozsah antény se nese ve vzácně vyrovnaném průběhu, i krajní pozice mají dostatečný zisk. Na pozicích 5W i 33E je to celkem jasně vidět. V tomto má BIG-BISAT nad E-85 jasně
navrch. V podstatě se dá říci, že anténa má v rozsahu +/- 15 stupnů na orbitě zisk jako běžná 70cm ofsetka, spíš nepatrně větší. Na 5W to bylo v tomto přibližně jako na 60cm ofsetce.
Multibeam E-85 takto vyrovnaný určitě není.


obrázek

obrázek

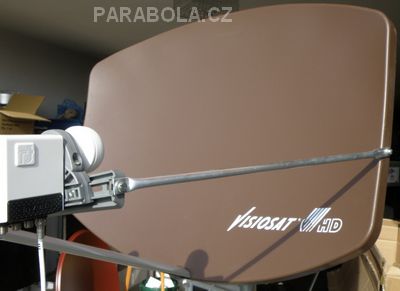

Délka reflektoru – 90cm
Výška reflektoru na středu – 69cm
Výška reflektoru na krajích – 43cm
Délka krku – 53cm


Hmotnost antény bez LNB – 8,7kg
Maximální upínací průměr – 70mm

Závěrem bych chtěl říci, že antény SMC BIG-BISAT jsou sice dražší, ale zase nabízí potenciálnímu zákazníkovi vzhledově zajímavé, díky použitým materiálům a dílenským zpracováním, daleko odolnější řešení příjmu, především proti povětrnostním vlivům.

Nastavování bylo velice pohodlné a plynulé, což není tak častá zkušenost.

Anténu k testování poskytla plzeňská firma INFINITO, zastoupená ing. Robertem Španělem.
