TESLA HEVC meter - měřící přístroj pro DVB-S/S2, T/T2 a DVB-C s H.265 HEVC

| Tisk

S rozvojem druhé generace pozemního vysílání se zvýšila poptávka po přístrojích schopných nejenom měřit ale také zobrazovat signál DVB-T2 HEVC, a vysílání DVB-S2 s kompresí HEVC. TESLA HEVC meter může být tím správným řešením pro amatérské i poloprofesionální instalace.


obrázek

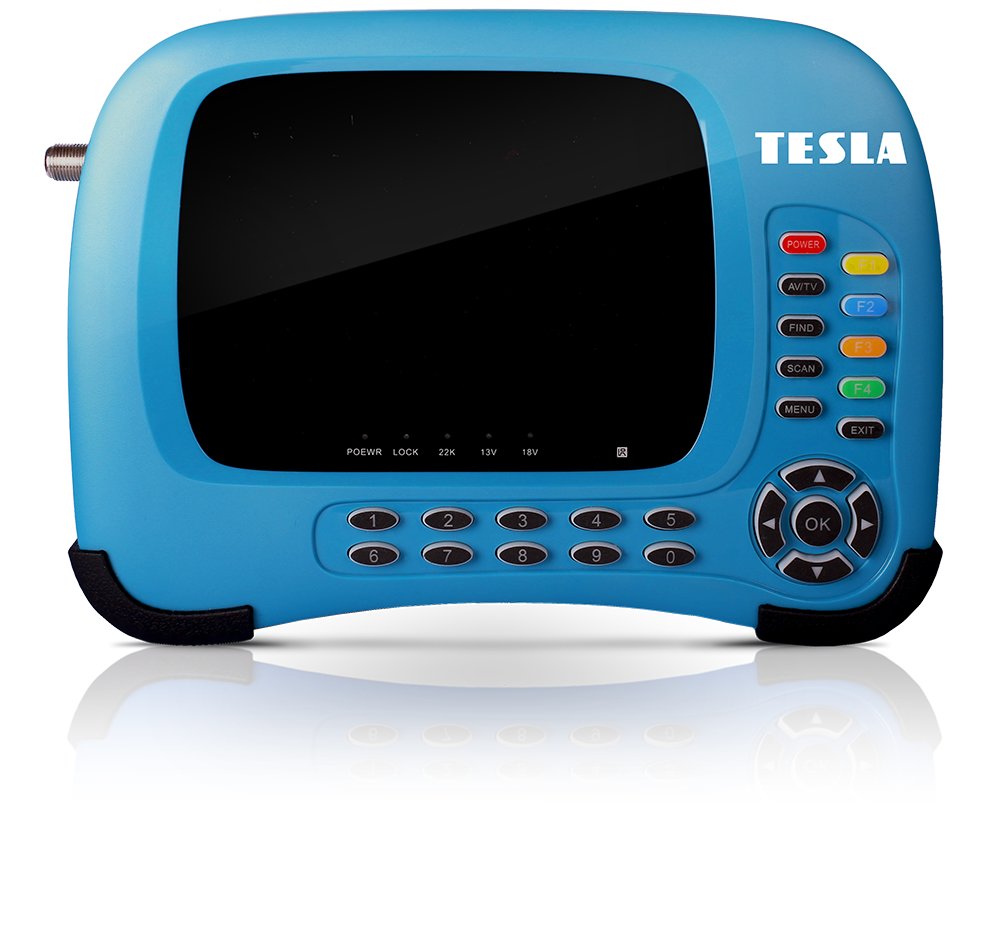

▲ Obr č. 1 - Tesla HEVC meter, přední panel (foto výrobce)


obrázek

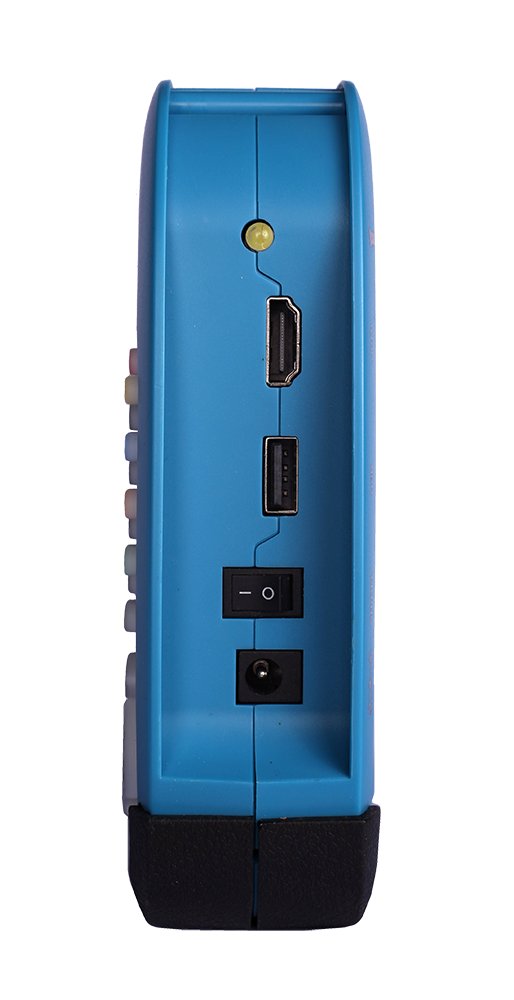

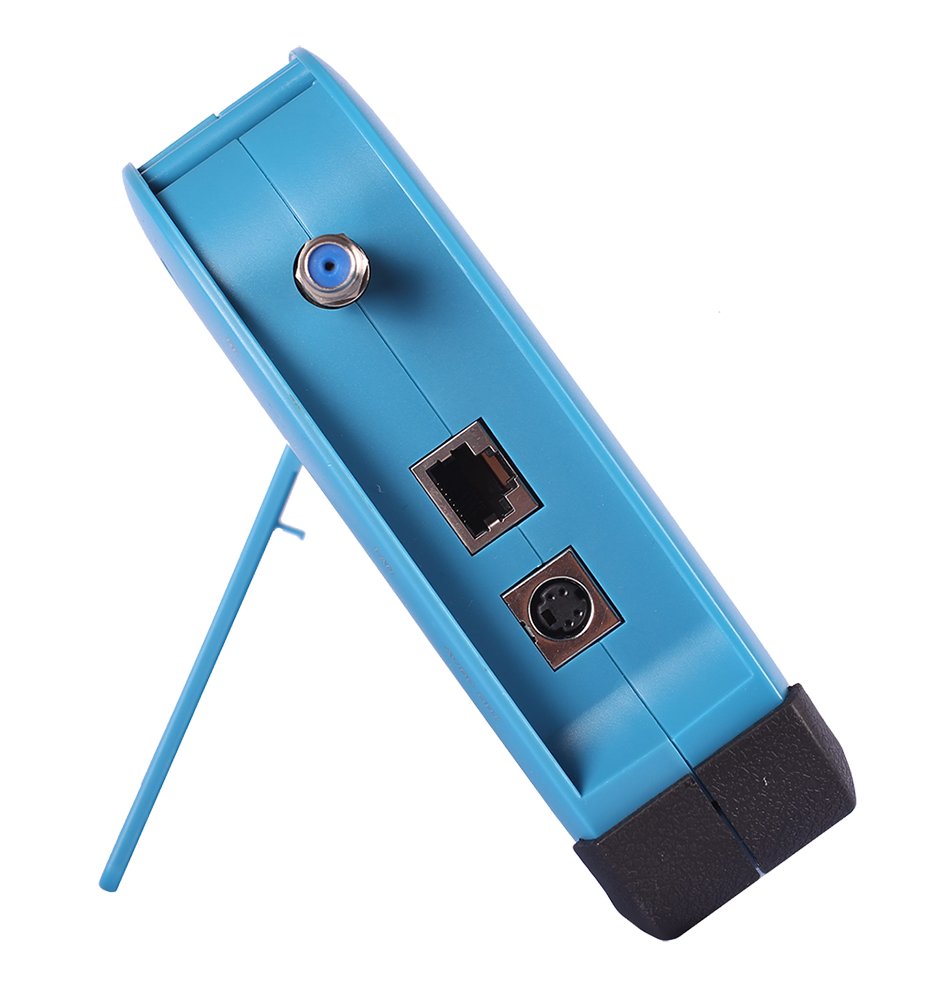

▲ Obr č. 2 - Tesla HEVC meter, boční panel (foto výrobce)


obrázek

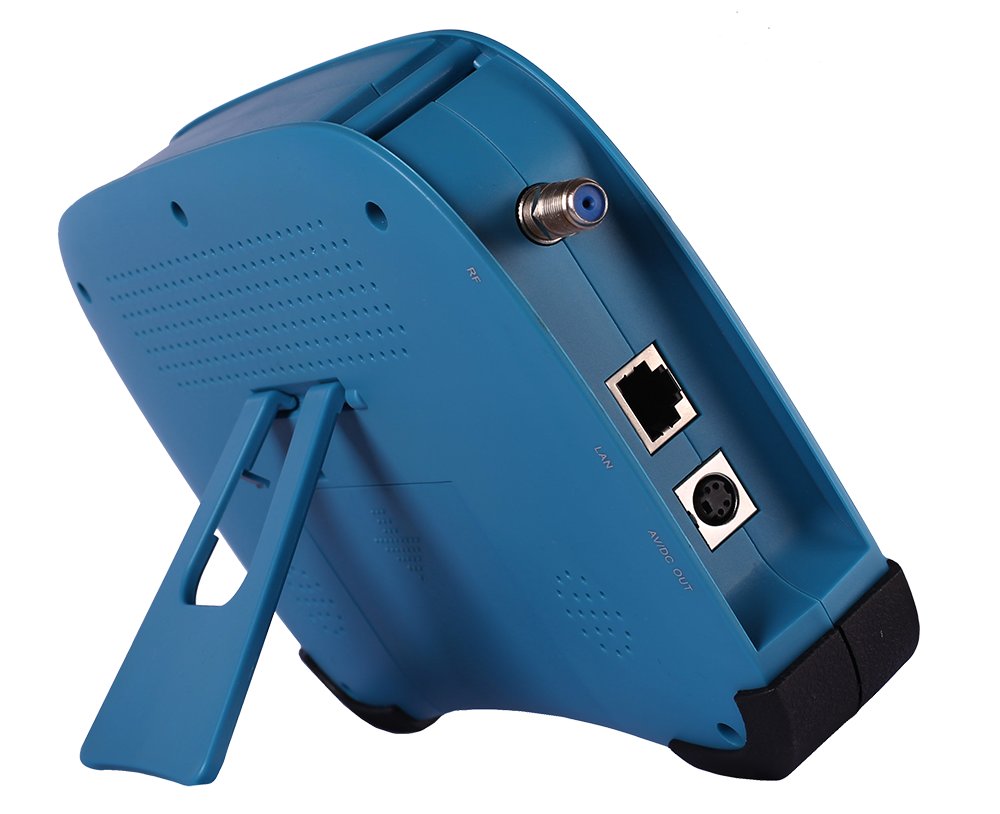

▲ Obr č. 3 - Tesla HEVC meter, boční panel (foto výrobce)


obrázek

▲ Obr č. 4 - Tesla HEVC meter, boční panel (foto výrobce)


Popis přístroje

čelní strana - 5“ display se signalizací led power, lock, 22k, 13V,18V + ovládací tlačítka
pravá strana - zdířka DVB, rj45 LAN , s-video
levá strana - HDMI, USB 2.0, síťový vypínač, konektor napájení

Rozsah dodávky

- 1x TESLA HEVC meter
- 1x napájecí adaptér 15V/2,5A
- 1x AV kabel
- 1x autonabíječka 12-24V/12V/2A
- 1x F spojka samice
- 1x redukce F-zásuvka - IEC samice
- 1x obal na přístroj s popruhy

Základní technická data:

- podpora DVB-T+T2 MPEG2 + MPEG4 SD + HD+H265 HEVC
- podpora DVB-S+S2 MPEG2 + MPEG4 SD + HD+H265 HEVC
- podpora DVB-C MPEG2 + MPEG4 SD + HD+H265 HEVC
- aktualizace firmware přes USB
- OSD menu v českém jazyce
- DiSEqC 1.0 / 1.1
- podpora ovládání motoru protokolem USALS a DiSEqC 1.2
- podpora napájení anténních předzesilovačů 5 a 12/ max 50 mA/
- 5" LCD displej
- HDMI výstup pro připojení k TV
- zvuková i optická signalizace zaměření signálu
- podsvětlená ovládací tlačítka
- možnost nastavit jas, kontrast a podsvícení displeje
- AV vstup. Kabel je součástí balení. Možnost kontroly signálu z CCTV kamery
- výpočet azimutu a elevace pro nastavené satelity
- indikace nabíjení baterie
- časovač
- USB funkce - možné prohlížení rozličných AVI souborů z USB média
- lehce vyměnitelný akumulátor bez nutnosti použití nářadí
- frekvenční rozsah pro DVB-T 2-69 kanál/ 51-858 MHz
- frekvenční rozsah pro DVB-S je 950-2150 MHz
- vstupní konektor: 1 x F -female
- úroveň signálu: pro DVB-T a C je 20 až 100 dBuV
- úroveň signálu pro DVB-S je 30-112 dBuV
- napájení LNB: 13/18V, max400mA
- 22KHz pro ovládání Universal LNB
- napájení: 15V/2,5A. Adaptér je součástí balení
- baterie Li-oN 11,4V/3 Ah
- maximální doba provozu při plném nabití je až 4,5 hodiny podle provozních podmínek
- rozměry cca: 176 x 122 x 43 mm
- hmotnost: 0,72 kg bez obalu
- provozní teplota: 0°C až + 40°C

Vlastní práce s Tesla HEVC meter

Po spuštění se dostáváme do Hlavního menu, kde vidíme ikony satelit, terestrial, kabel, sledovat tv, nastavení a rozšíření


obrázek

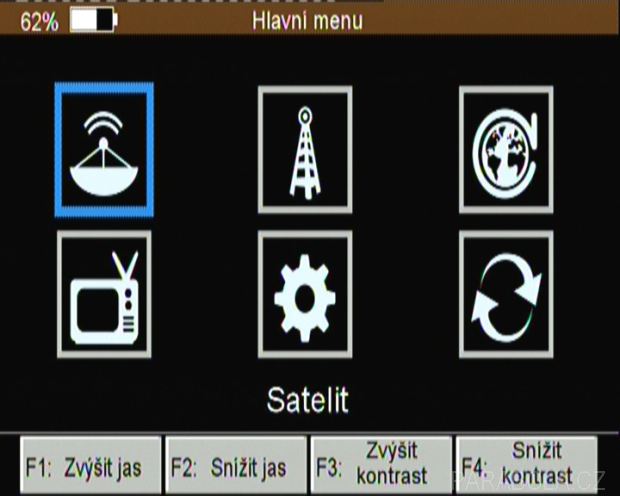

▲ Obr č. 5 - Tesla HEVC meter, hlavní menu

Pokud proklikneme menu satelit dostáváme do dalšího podmenu , které obsahuje tyto položky - vyhledávání podle transpondéru, IDE satelitu, Kontrola paketů, Diseqc vyhledávání, Motor a Spektrum.


obrázek

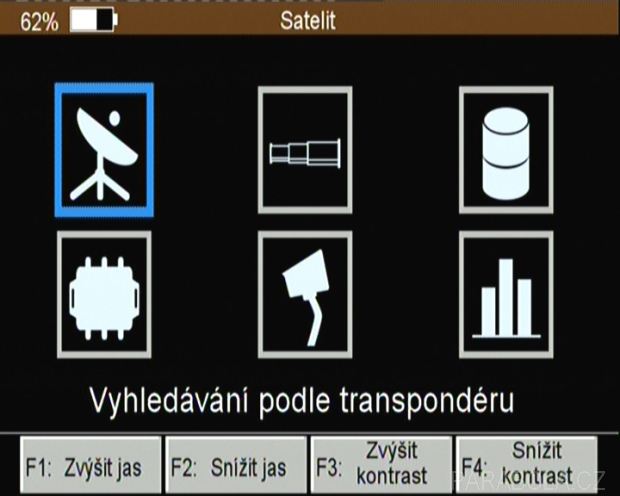

▲ Obr č. 6 - Tesla HEVC meter, Satelit - vyhledávání podle transpondéru

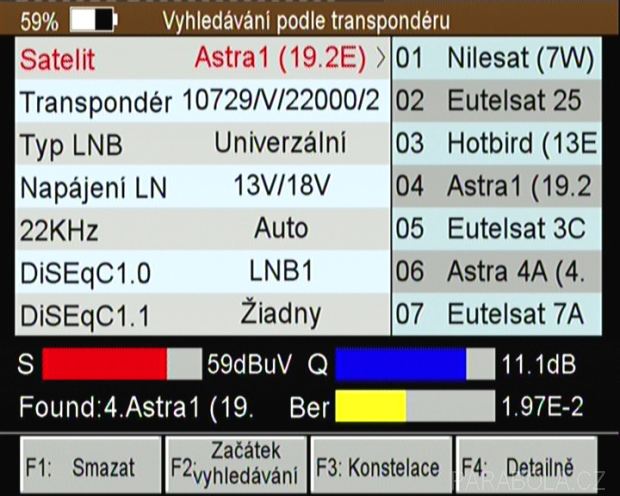

Vyhledávání podle transpondéru


obrázek

▲ Obr č. 7 - Tesla HEVC meter, Satelit - vyhledávání podle transpondéru

Satelity a transpondéry jsou již přednastaveny, chybí však např. Thor 0.8°W, řazení satelitů jsem nepochopil na pozici 1 je Nilesat 7W. Pokud družice není v seznamu lze ji přidat, rovněž lze název družice editovat i celou pozici smazat.

Na spodní liště jsou ještě možnosti Smazat, začátek vyhledávání, Konstelace a detailně. Menu zobrazuje sílu, kvalitu a BER. Po stisknutí tlačítka F2 začátek vyhledávání přístroj začne vyhledávat stanice na zvolené družici, poté je možné zobrazit konstelační diagram i detail frekvence. Zjištění signálu při vyhledávání je zvýrazněno zvukovou signalizací.


obrázek

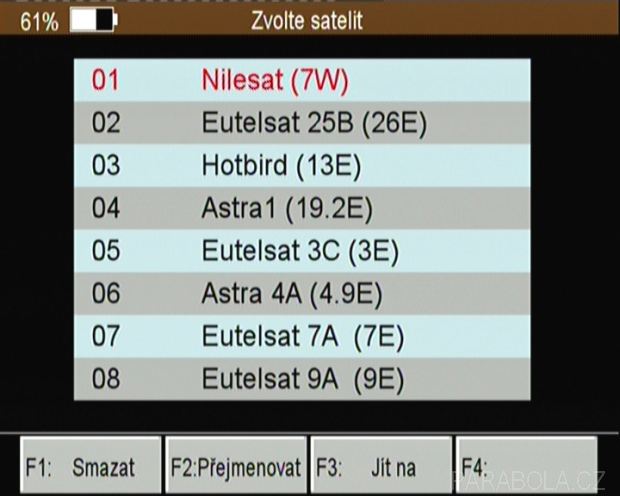

▲ Obr č. 8 - Tesla HEVC meter, výběr satelitu


obrázek

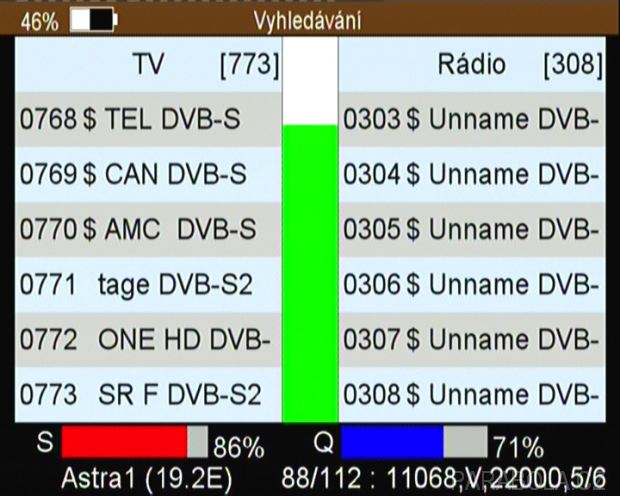

▲ Obr č. 9 - Tesla HEVC meter, vyhledávání programů

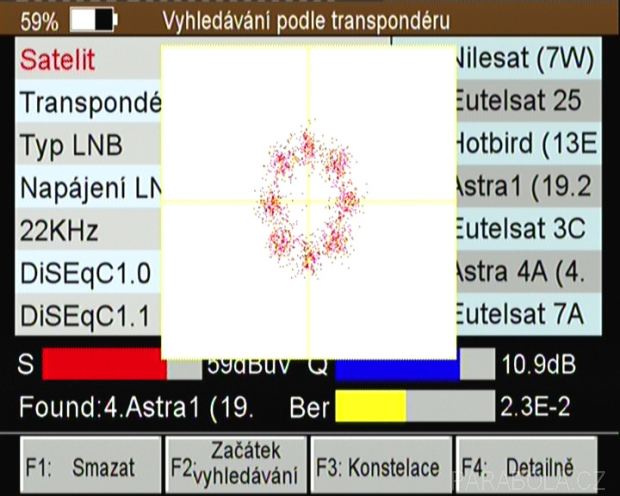

Zobrazení konstelačního diagramu

obrázek

▲ Obr č. 10 - Tesla HEVC meter, vyhledávání podle transpondéru

Detailní zobrazeni údajů frekvence transpondéru


obrázek

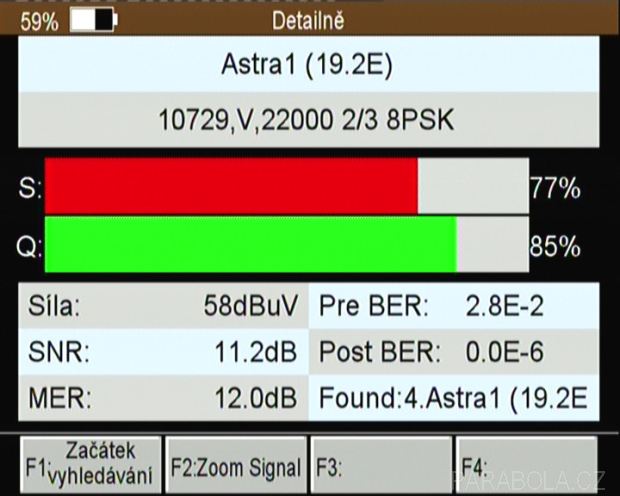

▲ Obr č. 11 - Tesla HEVC meter, detailní vyhledávání

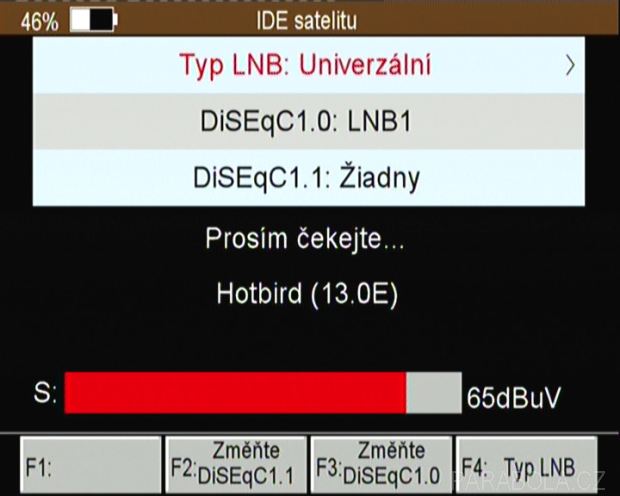

Další položkou tohoto menu je IDE satelitu - přístroj vyhledává dle předem daných údajů na satelitech a porovnáním přiřazuje k LNB port Diseqc buď 1.0 nebo 1.1, kombinace nejsou možné


obrázek

▲ Obr č. 12 - Tesla HEVC meter, IDE satelitu

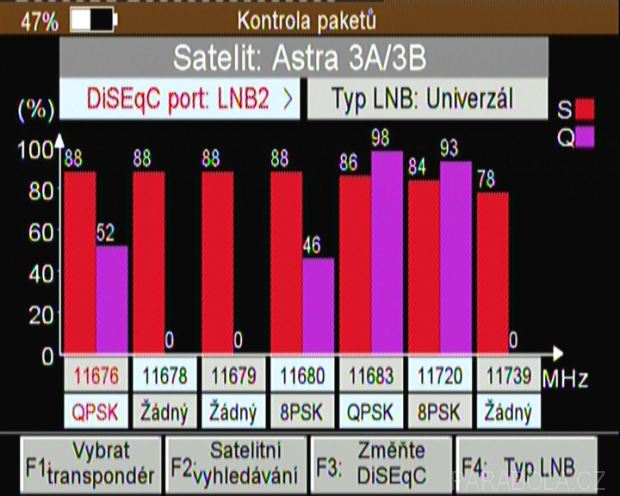

Kontrola paketů - systém zobrazuje graficky úroveň a kvalitu na jednotlivých transpondérech


obrázek

▲ Obr č. 13 - Tesla HEVC meter, kontrola paketů

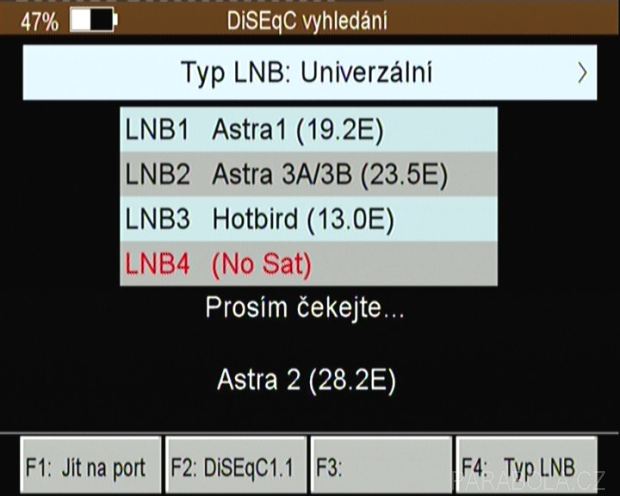

Diseqc vyhledávání - systém dokáže přiřadit k portům DiSEqC přepínače jednotlivé družice na základě porovnání uložených a naměřených hodnot.


obrázek

▲ Obr č. 14 - Tesla HEVC meter, Diseqc vyhledávání

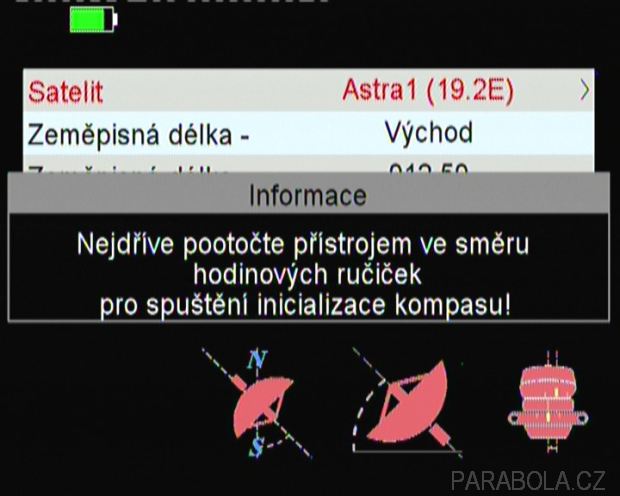

Rotor - ovládání motoru podpora DiSEqC 1.2, USALS, výpočet azimutu a elevace pro nastavení jednotlivých satelitů.


obrázek

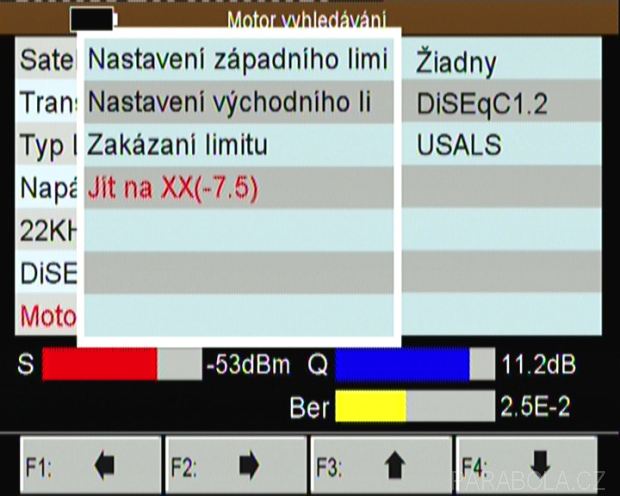

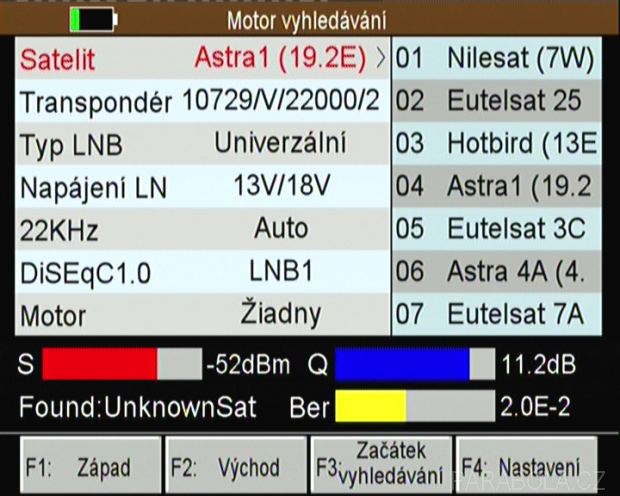

▲ Obr č. 15 - Tesla HEVC meter, vyhledávání satelitu


obrázek

▲ Obr č. 16 - Tesla HEVC meter, informace


obrázek

▲ Obr č. 17 - Tesla HEVC meter, vyhledání satelitu přes Diseqc

Poslední položkou tohoto menu je spektrum - zobrazení spektra včetně SPAN zobrazení, kde SPAN je rozsah mezi počáteční a poslední frekvencí.


obrázek

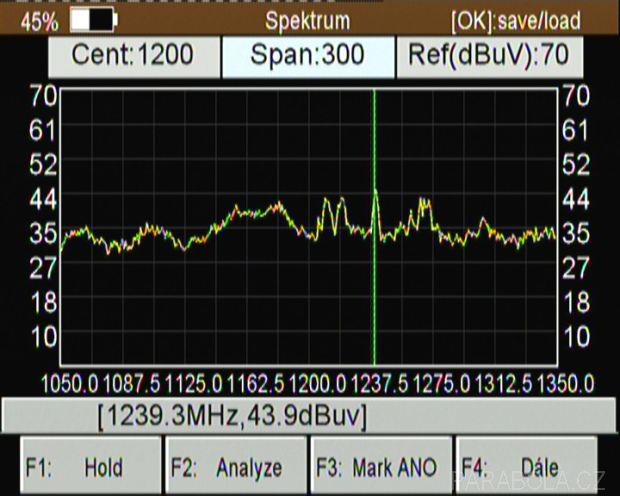

▲ Obr č. 18 - Tesla HEVC meter, kmitočtové spektrum

Výsledky měření a zobrazeni spektra

Kitchen TV DVB-S/MPEG4 11683 V 2734-5/6


obrázek

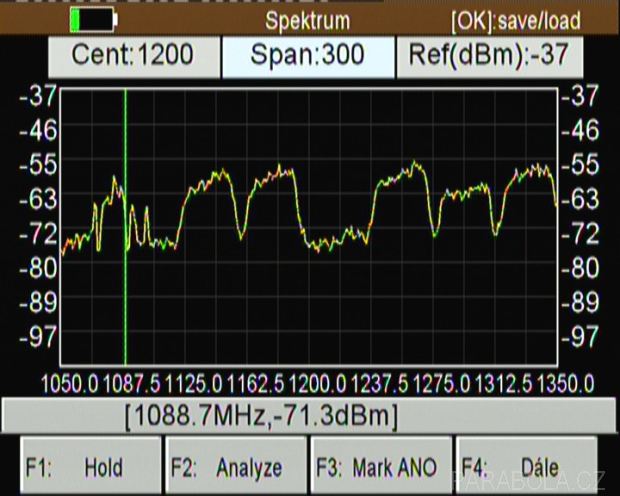

▲ Obr č. 19 - Tesla HEVC meter, kmitočtové spektrum


obrázek

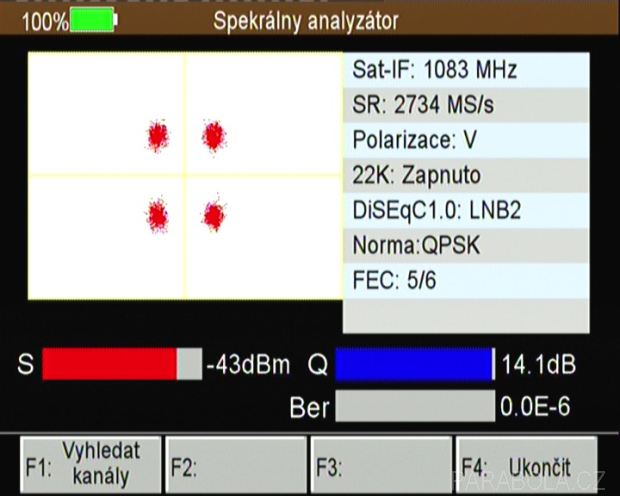

▲ Obr č. 20 - Tesla HEVC meter, spektrální analyzátor


obrázek

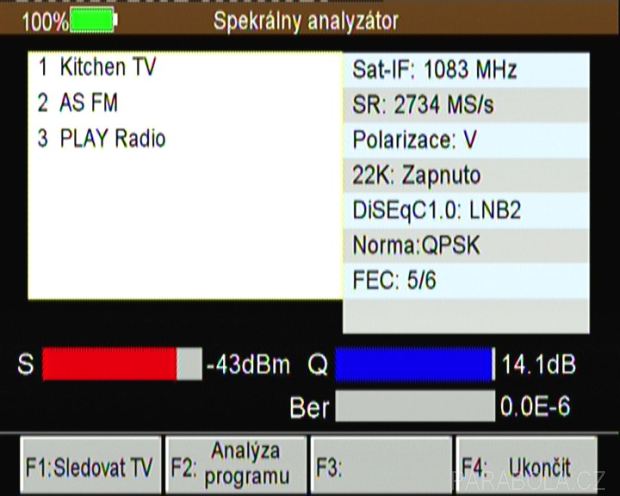

▲ Obr č. 21 - Tesla HEVC meter, spektrální analyzátor


Obrázky se spektrem na frekvenci lze ukládat na externí USB disk, připojený k přístroji.

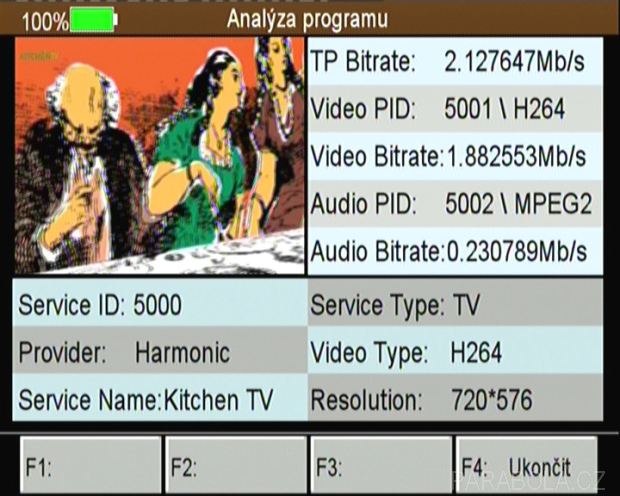

V analýze programu můžeme zjistit všechny prakticky dostupné informace o dané frekvenci
např. bitrate, PIDy, rozlišení atd.


obrázek

▲ Obr č. 22 - Tesla HEVC meter, analýza programu


obrázek

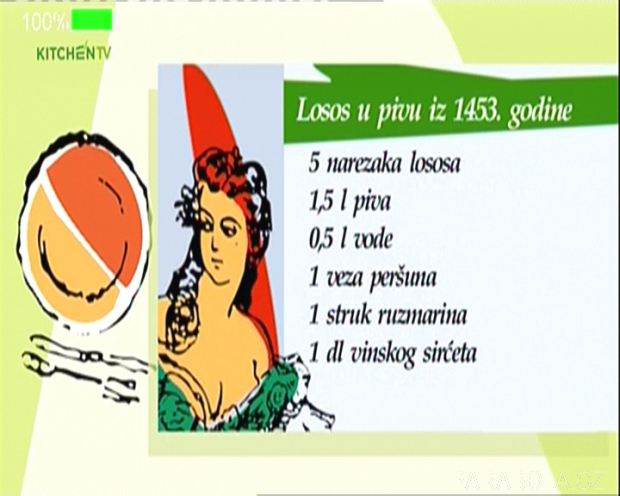

▲ Obr č. 23 - Tesla HEVC meter, příjem programu

Terestriální měření


obrázek

▲ Obr č. 24 - Tesla HEVC meter, terestriální měření

Toto menu obsahuje položky - vyhledávání podle transpondéru,TP IDE, Kontrola paketů a Spektrum

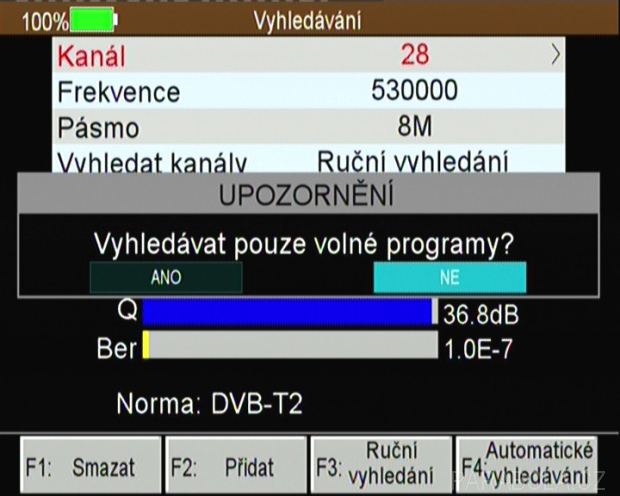

Vyhledávání dle transpondéru - můžeme zvolit ručně nebo automaticky


obrázek

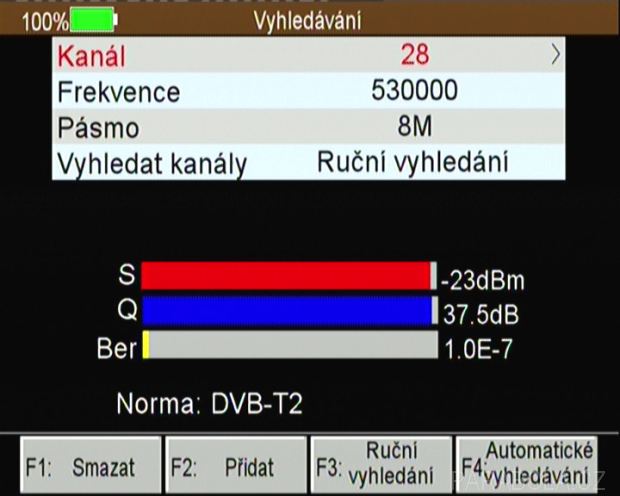

▲ Obr č. 25 - Tesla HEVC meter, vyhledávání pozemního multiplexu


obrázek

▲ Obr č. 26 - Tesla HEVC meter, výsledek vyhledávání DVB-T/2


obrázek

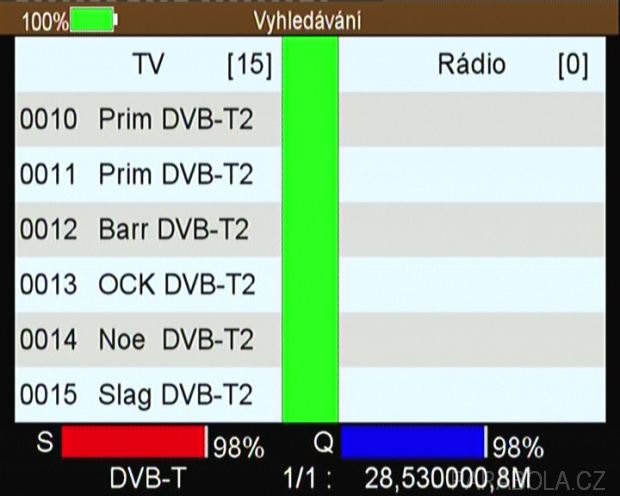

▲ Obr č. 27 - Tesla HEVC meter, nalezené programy


obrázek

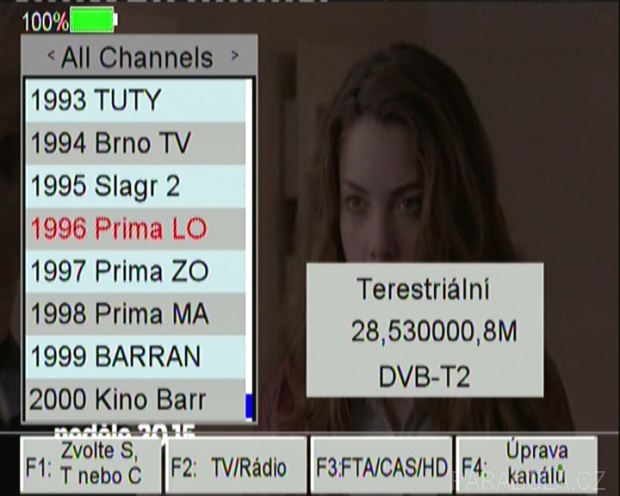

▲ Obr č. 28 - Tesla HEVC meter, channel list

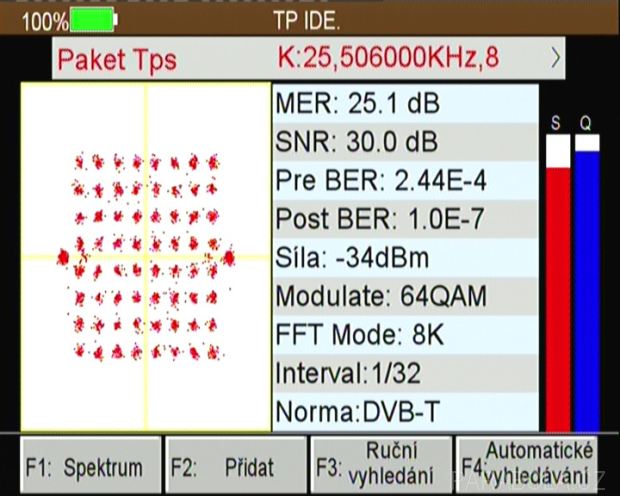

TP IDE
Identifikace transpondéru


obrázek

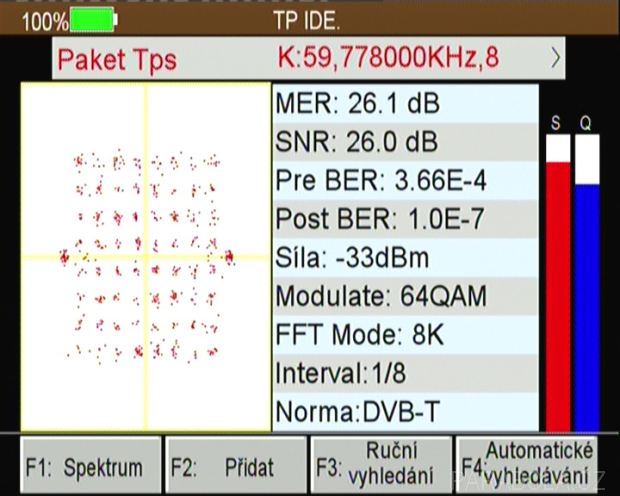

▲ Obr č. 29 - Tesla HEVC meter, informace o signálu a parametrech multiplexu


obrázek

▲ Obr č. 30 - Tesla HEVC meter, informace o signálu a parametrech multiplexu


obrázek

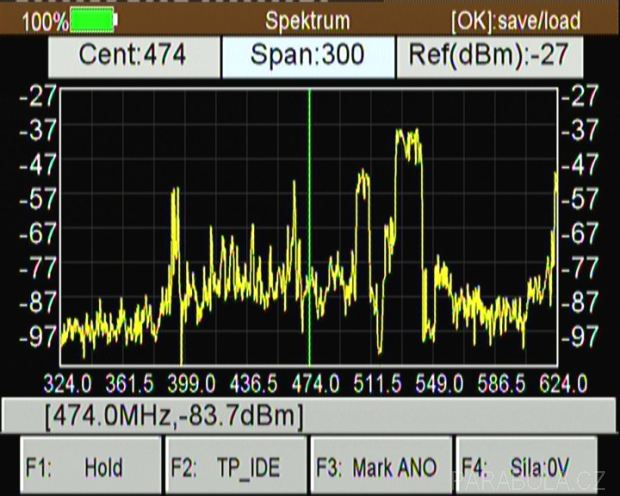

▲ Obr č. 31 - Tesla HEVC meter, kmitočtové spektrum

Kontrola paketů

Výsledek měření na 25 k


obrázek

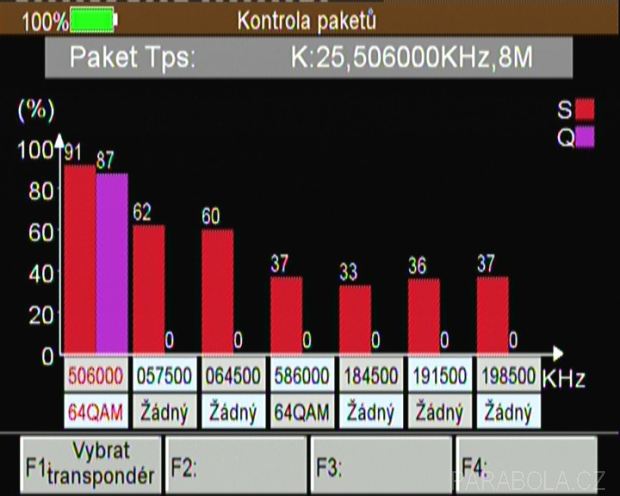

▲ Obr č. 32 - Tesla HEVC meter, kontrola paketů

Spektrum


obrázek

▲ Obr č. 33 - Tesla HEVC meter, spektrum

Síť DVB-C nemám možnost prověřit, ale předpokládám, že to bude analogicky jako u těch předchozích


obrázek

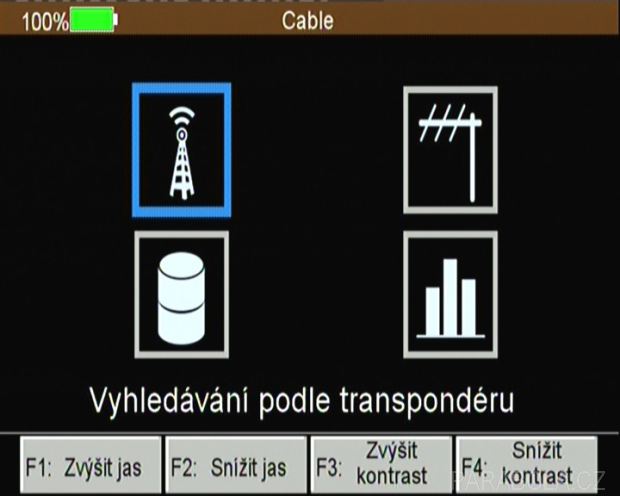

▲ Obr č. 34 - Tesla HEVC meter, měření DVB-C

Nastavení systému



obrázek

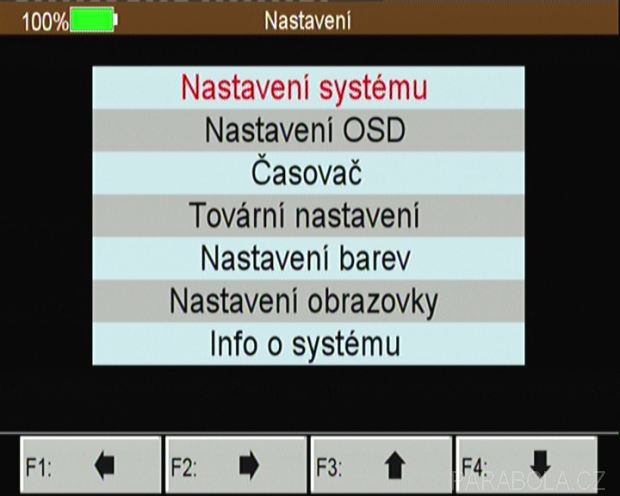

▲ Obr č. 35 - Tesla HEVC meter, menu Nastavení

V tomto menu může nastavovat i typ OSD - normální mód nebo venkovní režim, využijeme při práci venku, a rovněž změnu jednotek měření dBuV nebo dBm, ale také změnu vyhledávání u DVBT můžeme zvolit to co chceme vyhledávat jako první buď DVB-T nebo DVB-T2 a také napájení předzesilovače - vyp., 5V, 12V.


obrázek

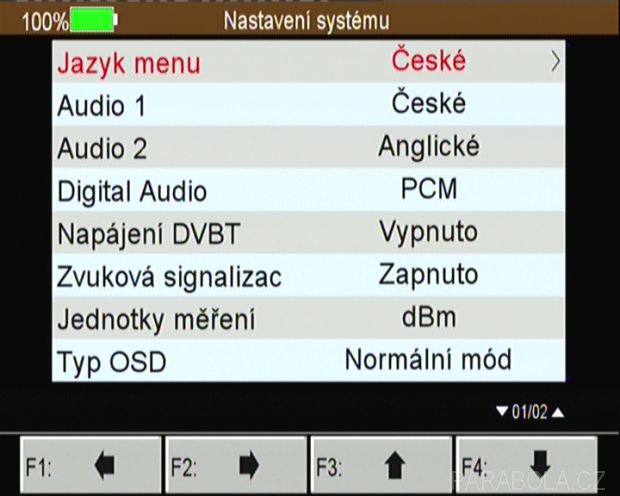

▲ Obr č. 36 - Tesla HEVC meter, menu Nastavení systému


obrázek

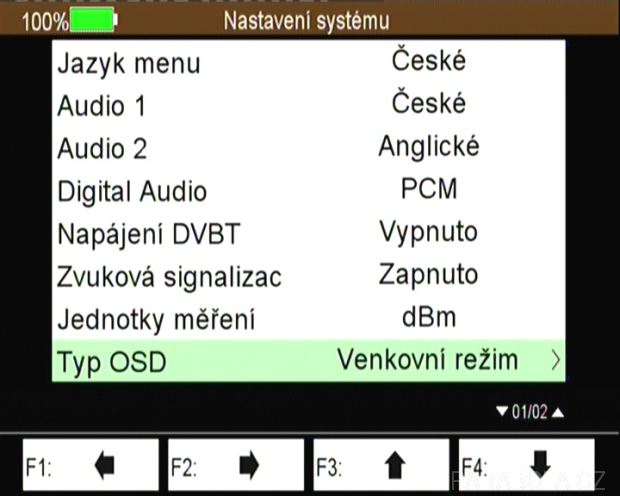

▲ Obr č. 37 - Tesla HEVC meter, menu Nastavení systému


Nastavujeme rovněž rozlišení obrazovky max. 1080i, normu PAL/NTSC/auto a nastavení zobrazení. Můžeme si rovněž nastavit mezi jinými jas, kontrast a sytost barev, podsvícení LED i LCD.

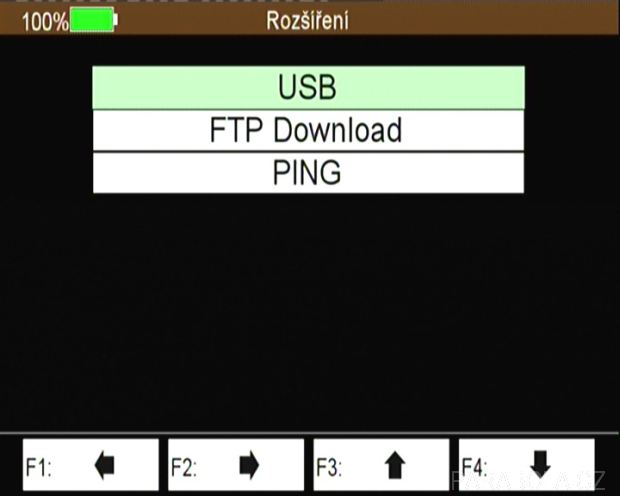

Poslední položkou menu je Rozšíření.

obrázek

▲ Obr č. 38 - Tesla HEVC meter, menu Rozšíření

USB - spolupráce s USB diskem přehrávání různých souborů a aktualizace software
FTP download - aktualizace firmware po FTP
PING- test síťového připojení

Test přístroje jsem prováděl s aktuálním firmware 1.09.662 z 7.11.2017


obrázek

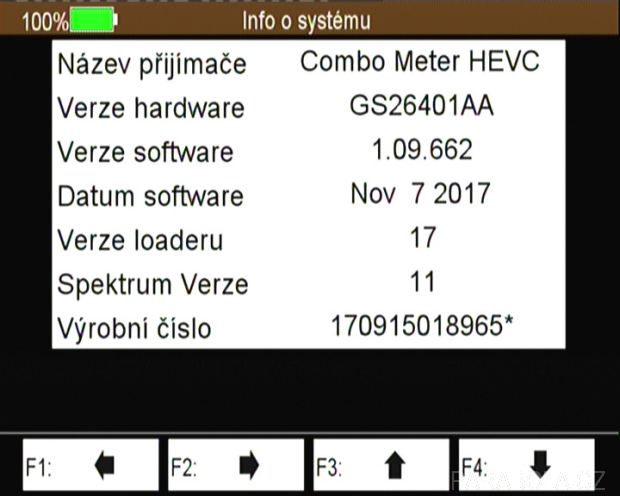

▲ Obr č. 39 - Tesla HEVC meter, informace o systému

Tesla HEVC meter je zajímavým měřícím přístrojem - finderem a to především z těchto důvodů:


- Schopnost měření i zobrazeni signálu v kompresi HEVC 265
- Velký a přehledný 5” TFT LCD display
- Možnost provádění update software přes USB
- Spektrální analyzátor s funkcí SPAN
- Analýza programu - TP bitrate/Video PID/Video Bitrate/Audio PID/Audio Bitrate /Service ID/Provider/Service Name/Service Type/Video Type/Resolution
- Kontrola paketů - zobrazení úrovně a kvality na jednotlivých transpondérech
- Konstelační diagram včetně zobrazení
- DiSEqC vyhledávání / auto DiSEqC
- Možnost využití funkce identifikace satelitu
- Možnost využití funkce kontroly satelitů na jednotlivých DiSEqC portech
- Možnost měření v jednotkách dBuV nebo dBm
- Možnost nastavit jas, kontrast a podsvícení displeje
- Možnost přepnutí displeje na venkovní nebo vnitřní podmínky.
- Výpočet azimutu a elevace pro nastavené satelity
- Akumulátor lze vyměnit bez nutnosti použití nářadí

K výstupu HDMI můžete připojit externí zobrazovač, s-video využijete při kontrolách kamerových systémů nebo grabování do PC.

Baterie Lion 11,4V/3000mAh/34Wh má výdrž přibližně 4 hodiny, pokud chcete aby vám vydržela při práci co nejdéle, je potřeba používat časovač vypnutí přímo z menu přístroje - od 15min. Přístrojem lze měřit hodnoty modulační chybovosti MER, chybovosti před a po Viterbi korekci, lze provádět kontrolu a náhled obrazu pro satelitní, terestriální a kabelovou televizi. Tedy vše potřebné pro amatérské a hobby měření. Vyzkoušel jsem i přiložený obal s popruhem, dá se s tím dobře pracovat a ušetříte ruce pro něco jiného. Uvítal jsem možnost přepnutí zobrazeni na venkovní podmínky, údaje byly lépe čitelné.
Obsahem balení je i český manuál.



Co bylo špatně

- Pokud zapínáte přístroj do provozu vypínačem zboku sice označeném OFF/IN, na čelním displeji se nerozsvítí žádná indikace ani neproblikne LED panel nebo LED diody, musíte stisknout tlačítko menu a čekat na start.
- Při kliknutí na kompas v menu DVB-T se přístroj restartoval
- Opět DVB-T/T2 - TP-IDE a Spektrum - přepnutí na kanál pro zobrazení, při stisku tlačítek neodpovídají skutečnosti, klikl jsem například na zobrazení kanálu 25 a zobrazil se mi 36. Je potřeba přepínat šipkami vlevo-vpravo, poté chvíli počkat požadovaný kanál se zobrazí.
- K přístroji není dostupný žádný setting editor nebo nástroj na editaci kanálů

Distributorem produktů satelitní a terestriální techniky značky TESLA v České republice je firma INTER-SAT, LTD .
Uvedený měřící přístroj můžete zakoupit i v našem e-shopu.

Ing.Miroslav PAVELKA
