Vantage HD-7100S - PVR HD satelitní receiver

| Tisk

obrázek Po úspěšných dvou řadách set top boxů Vantage 1xxx a 2xxx, které byly na webu parabola.cz v minulosti představeny, přichází výrobce na trh s novými modely a jsou připraveny reagovat na nastupující technologie (DVB-S2) a formáty (MPEG-4/AVC). Nechybí ani vlastnosti, které doposud Vantage nenabízel - PVR či rozhraní Ethernet. Jedním z nových přijímačů tohoto výrobce se jmenuje Vantage HD-7100S. Tento model je právě tématem této recenze.

Vlastnosti, přední a zadní panel, dálkové ovládání

Vantage HD-7100S je high-endový satelitní PVR set top box určený pro příjem družicových signálů v normách DVB-S i DVB-S2 a kompresních formátech MPEG-2 a MPEG-4 v rozlišení 1080i, 720p, 576p, 576i s možností příjmu volných a kódovaných programů (2 integrované čtečky systému /Conax, XCrypt, DGCrypt, Crypton, Firecrypt/ a dva sloty pro externí moduly) s kapacitou pro uložení 20.000 televizních a rozhlasových programů v Ku i C pásmu. Přijímač má přípojná místa pro připojení externího paměťového média pro záznam až dvou pořadů (+1 s timeshift) současně v rámci jednoho transpondéru. Samozřejmostí je podpora DiSEqC 1.2 a USALS pro příjem signálů z více pozic.

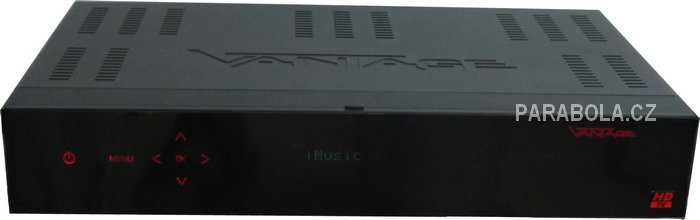

Na předním panelu nalezneme podsvícená dotyková tlačítka STAND-BY, MENU, OK a 4 tlačítka pro pohyb v menu (vlevo, vpravo, nahoru, dolu), VFD displej, na kterém se zobrazují názvy stanic a napravo 2 integrované čtečky karet a 2 sloty standardu Common Interface (CI) pro připojení externích dekodérů.

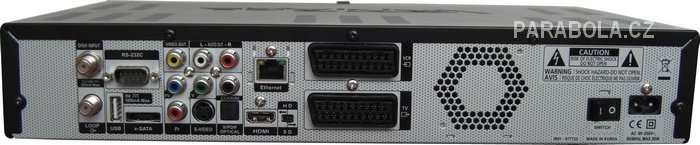

obrázek Zadní panel přináší bohatou nabídku přípojných míst – dva F konektory - vstup pro satelitní anténu a LNB OUT (pro propojení s jiným satelitním přijímačem), rozhraní RS-232, USB 2.0 a SATA, 3 konektory kompozitního výstupu, HDMI ve verzi 1.2 pro připojení k plazmě či LCD televizoru, 2 audio výstupní konektory cinch (L+R) a jeden video cinch výstup. Dále se zde nachází optický i koaxiální výstup zvuku, rozhraní Ethernet (10/100 Mbit/s), konektor S-Video, přepínač HD/SD výstupu, 2 konektory SCART (TV+VCR), kolébkový hlavní vypínač a rozhraní pro připojení síťového kabelu.

Přístroj je na trh dodáván v černém provedení. Rozměry set top boxu jsou 375x210x62.

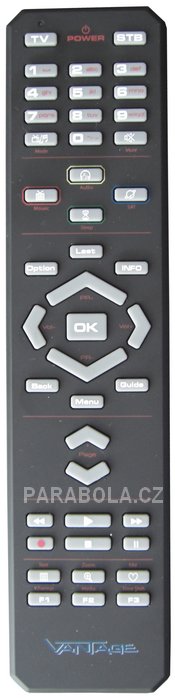

Dodávané dálkové ovládání je v černé provedení. Zde lze vytknout především barevná funkční tlačítka, která jsou velmi málo výrazná (tlačítka v tomto modelu mají barevné ohraničení, samotná tlačítka jsou šedá, což velmi komplikuje ovládání přístroje ve tmě).

obrázek

Menu přijímače

OSD menu je multijazyčné včetně bezchybné češtiny. Po grafické stránce je velmi podobné menu v předchozích řadách 1xxx a 2xxx, uspořádání a chování přijímače je také obdobné. Základní menu obsahuje položky „Instalace“ (nastavení antény, motoru, ruční a automatické vyhledávání programů, sw blindscan, možnost uvést přístroj do továrního nastavení), „Nastavení systému“ (nastavení jazyka menu, titulků, EPG, audio stop, A/V nastavení času, časovače a informace o firmware v přijímači), „Nastavení kanálu“ (možnost přejmenovat programy, přesouvat a odstranit, správa favoritních programů, update software z družice), „Rodičovský zámek“ (možnost nastavení blokace nevhodných kanálů před dětmi), „Hry“ (jednoduché logické hry Egg Egg, Tetris), „Multimedia“ (spolupráce s USB, SATA disky, přístupem na internet a nastavení PVR), „Podmíněný přístup“ (informace o kartách v integrovaných čtečkách a připojených modulech CAM).

Chování přijímače a zkušenosti s příjmem

Podle oficiální dokumentace přijímače zvládá přístroj příjem symbol rate v rozsahu 2 až 45 Msymb/s (DVB-S) a 10 až 31 Msymb/s (DVB-S2/8PSK). První test dokázal, že přístroj dokáže naladit a přijímat v daleko širším rozsahu. V DVB-S bez problémů naladil italskou stanice TRSP, která používá na 36°E symbol rate 1Msymb/s, podobně nebyl problém ani s druhým limitem – 44,948 Msymb/s používají ruské platformy. Přijímač je uměl naladit a přijímat.

Podstatně zajímavější je DVB-S2, který by měl mít velmi omezený rozsah SR. Bez sebevětších problémů naladil arabský paket kanálů LBC na 21,6°E (SR jen 5 Msymb/s) a na družici Hispasat 30°W dokonce i kódovaný Distrivision s SR dokonce jen 1,667 Msymb/s. Výsledky jsou to překvapující.

Vyhledávání, blindscan

Vantage nabízí 3 druhy vyhledávání programů – automatické, ruční a blindscanning. Při automatickém dojde k proskenování všech transpondérů, které má přístroj v interní databázi. Je zde možnost zvolit co vyhledávat – vše, FTA, hledání podle NIT informací atp. Ruční hledání umožňuje proskenovat již jen konkrétní multiplexy. Nové signály je možné vyhledávat až po přidání parametrů do interní databáze transpondérů.

Vyhledávání signálů je jinak velmi rychlé, pomalejší je ale pak ukládání nalezených programů. Prodleva při přepínanými programy v DVB-S i DVB-S2 i MPEG-4 byla velmi dobrá (cca 2 sekundy).


obrázek

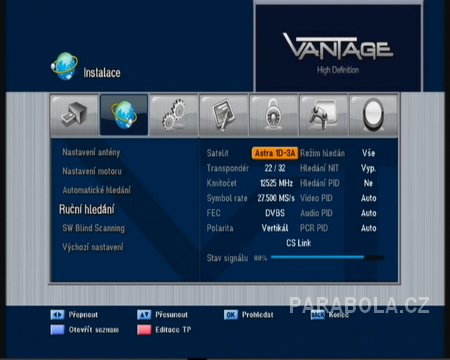

Obrázek: Ruční vyhledávání programů

Testovaný přijímač překvapivě funkci blindscan, takovou, jakou si pod tímto názvem zřejmě každý vybaví, nemá. V menu receiveru je položka „SW Blind scanning“, což je jakási imitace blindscanu – přístroj na základě nastavení (pásmo: 3 či 4 MHz, polarizace: horizontální, vertikální či obě) prochází celé kmitočtové pásmo a testuje symbol rate, které se používají u SCPC a MCPC paketů u dané družice nebo je tu možnost nastavit až 4 symbol rate, které se při skenování budou testovat.

Záznam vysílání na disk

Vantage se od mnoha jiných PVR set top boxů odlišuje tím, že HDD se nepřipojuje do vně přijímače, nýbrž externě přes rozhraní e-SATA nebo USB. V praxi tak můžeme připojit dva druhy paměťových médií. Pro testy jsem použil USB flash disk o velikosti 8 GB, což pro otestování nahrávání plně postačovalo. Nahrávat lze okamžitě přes příslušné tlačítko na dálkovém ovládání, časovač nebo EPG.

Přijímač umožňuje až tři programy nahrávat (dva na klasický záznam a třetí pro timeshift) v rámci multiplexu (přijímač neumí sdílet kartu, takže z jedné karty je možné v jeden okamžik pořídit pouze jeden záznam). Lze nahrávat pouze odkódovaný signál. Testovací SD záznamy byly v pořádku a bez chyb. U HD záznamů byly nahrávky v pořádku (týkalo se nekódovaných programů, placené nebyly z pochopitelných důvodů testovány). Řídící software ke každému záznamu vytváří ve složce rekord složky podle názvu pořadu z EPG nebo jménu stanice. V každé složce najdeme minimálně tři soubory – IDX, IFO a TRP. První dva jsou informační a popisují nahrávku, soubory s třetí koncovkou TRP jsou samotné nahrávky. Ty lze upravit v běžných editačních utilitách typu Project X apod. Maximální délky TRP souborů je 1,5 GB, pokud záznam překračuje tuto velikost, vznikají ve složce další soubory.


obrázek

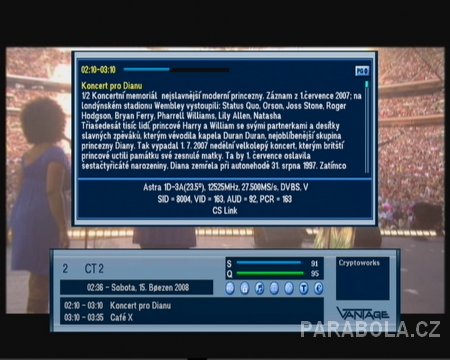

Obrázek: Bezproblémové a kompletní EPG s českými znaky

Nahrávky obsahují i teletext a vysílané audio stopy. V nahrávce z kanálu EuroNews se ale zaznamenaly pouze čtyři audio stopy ze sedmi vysílaných (testováno i kontrolou zaznamenaných dat v TRP souboru). Nutno podotknout, že starší verze firmware podporovaly nahrávání jen jedné audio stopy, záznam více stop je novinkou v jedné z prvních letošního verzí řídícího software.

V nahrávce je možné převíjet zpět (rychlosti 2x, 4x, 8x) i vpřed (2x, 4x, 8x, 16x).

EPG, audio stopy, teletext

Výhodou přijímačů Vantage je možnost si nezávisle na nastaveném jazyku menu zvolit dva preferované jazyky elektronického programového průvodce (EPG). Zvláště je to neocenitelná vlastnost u multijazyčných EPG.

EPG se zobrazuje korektně s českými znaky na platformách CS Link , SkyLink i UPC Direct. Bez problémů funguje i azbuka na bulharských a ruských kanálech. Přístroj dokáže zobrazit EPG až na sedm dní dopředu (pokud jej ale provider vysílá). V menu přijímače je možné zvolit typ zobrazovaných dat – EPG na den či týden, což je řádkové či sloupcové zobrazení programu.

Velikost fontu je poměrně malý, hůře se text čte na zobrazovacích jednotkách menších rozměrů. Přeci jenom je to HD přijímač a obrazovka s velkou úhlopříčkou by v tomto případě měla být u diváka samozřejmostí.

Vantage podle nastavení v menu automaticky vybere u multijazyčných programů preferovaný jazyk, je ale možné u všech programů toto změnit. Přijímač si nastavení pamatuje, včetně levého či pravého audio kanálu.


obrázek

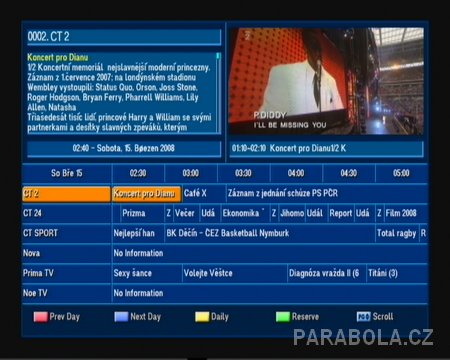

Obrázek: Řádkové EPG (k dispozici je i sloucové EPG)

Přístroj podporuje vlastní softwarový teletext s bezchybnou češtinou. VBI teletext nepodporuje.

Další vlastnosti

Media player Vantage docháze přehrávat hudební soubory ve formátu MP3. Obsahy ID tagů zobrazuje v liště. Multimediální přehrávač lze použít i pro prohlížení fotografií JPG. Na dálkové ovládání najdeme tlačítko V.FORMAT služící na změnu rozlišení (upscaling).

Kvalita obrazu i zvuku na Vantage HD-7100S mne velmi potěšila, připojením přes HDMI dostal příjem zcela nový rozměr.

Aktualizace firmware, editace settingu

Vantage nabízí čtyři možnosti aktualizace řídícího software – klasické přes sériové rozhraní RS-232, dále přes satelit (OTA), USB nebo přes internet. Instalace firmware přes RS-232 se (především) z důvodu velikosti firmware nedoporučuje, naopak je velmi vhodné instalovat řídící program z (flash) disku připojeného na rozhraní USB, instalace je rychlá a bezproblémová. Obdobně i v případě upgrade přes rozhraní ethernet (internet), kde jsme omezeni rychlostí připojení k internetu. Vantage nabízí možnost se připojit k FTP serveru výrobce, případně i možnost nadefinovat jiný FTP server kde jsou aktualizační soubory.

Na internetu je možné najít i neoficiální firmware, který rozšiřuje přijímač o nové vlastnosti – především o možnost „bezkartového“ příjmu řady kódovaných programů z prolomených systémů (tzv. EMU). Upozorňuji, že sledování programů bez řádného předplatného je protiprávní. Tento „alternativní“ software promění integrované čtečky karet na universální ve kterém bez problémů pracují i karty CryptoWorks pro příjem českých a slovenských programů.


obrázek

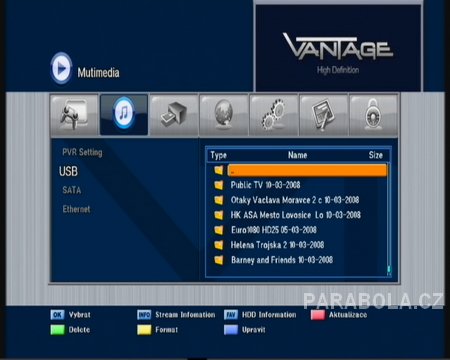

Obrázek: Složky se zaznamenanými pořady

Podobně jako v případě upgrade firmware je možné setting do PC přenést přes RS-232. Je tu ale možnost umístění settingu na USB a ten pak přenést do PC, což je rychlejší a především pohodlnější způsob manipulace se settingem (nepotřebujeme vůbec sériový kabel). Stejným způsobem (přes RS-232 či lépe přes USB) je možné setting „poslat“ do set top boxu. K editaci se používá oficiální utilita „Channel Editor for HD“, velmi podobná verzi pro přijímače řady 2xxx.


obrázek

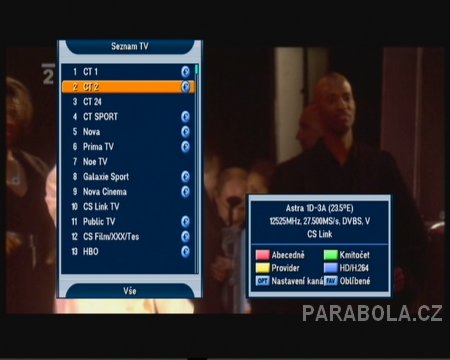

Obrázek: Výpis televizních stanic

Závěr

Za relativně krátkou dobu testování přijímače Vantage HD-7100 (cca 6 týdnů) bylo vydáno několik nových verzích řídícího software, což není obvyklé u mnoha jiných přístrojů výrobců dostupných na našem trhu. Aktualizace nejenom opravují chyby z předchozí verze ale rozšířují přístroj o nové funkce.

Vantage HD-7100S je zajímavý PVR přijímač především možností připojení externího pevného USB nebo SATA disku, jeho zapojení proto zvládne i méně technicky zdatný uživatel.

Přijímač k testům zapůjčila firma STA SERVIS (www.staservis.cz), autorizovaný prodejce přijímačů značky Vantage.

Hodnocení:

+ Výborná SW podpora
+ Široký rozsah SR
+ Možnost záznamu na disk (SATA, USB)
+ Možnost aktualizace a zálohy settingu/firmware přes USB, Ethernet
- Blindscan
- Barevná tlačítka na dálkovém ovladači

Vybrané technické parametry:

20 000 míst pro TV a R programy
2 integrované čtečky + 2 sloty pro libovolné moduly
PVR satelitní set top box (možnost záznamu na paměťové médium připojené na USB nebo e-SATA)


Rozlišení: 1080i, 720p, 576p, 576i
Rozsah symbol rate 2 ~ 45 Msymb/s (DVB-S), 10 ~ 31 Msymb/s (DVB-S2/8PSK)
Úroveň signálu: -35 ~ -85 dBm
Přípojná místa: HDMI 1.2, 2x SCART (TV+VCR), RCA (YUV, 1x video, 2x audio), USB (2.0), RS-232, S/PDIF (optický a koaxiální), Ethernet (10/100 MBit/s)
Aktualizace firmware: OTA, USB, Ethernet, RS-232
Procesor: STi7101, 266 MHz
Flash memory: 8 MB, SDRAM 64 MB, EEPROM 32 KByte, VDRAM 64 MB
Odběr: 29 W (max.), pod 3W ve stand-by

Martin Vyleťal
