Finder se vším všudy - Profinder HEVC Combo DVB-S/S2/T/T2/C

| Tisk

Konečně je tu něco takového, ale poloprofesionální měřící přístroj, to označení, ať se na mne někdo zlobí či ne, nemám rád, ale finder to je skvěle vybavený, a jak píše výrobce:

Potřebujete změřit pozemní, satelitní nebo kabelový signál? Potřebujete nastavit analogové nebo AHD kamery? Potřebujete uložit výsledky měření? Jste v terénu a u zákazníka a nejede mu přístupová karta? Potřebujete si na něčem přehrát obraz z externího zařízení? To vše umím a ještě mnohem více...

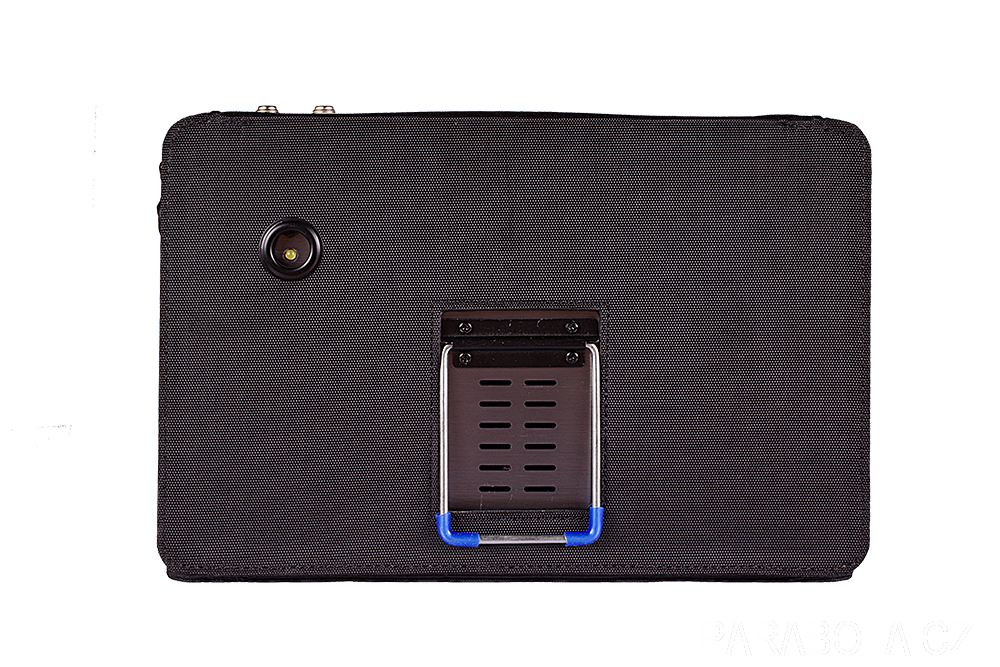

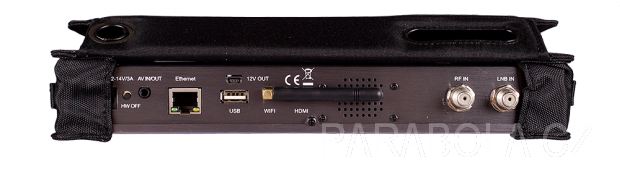

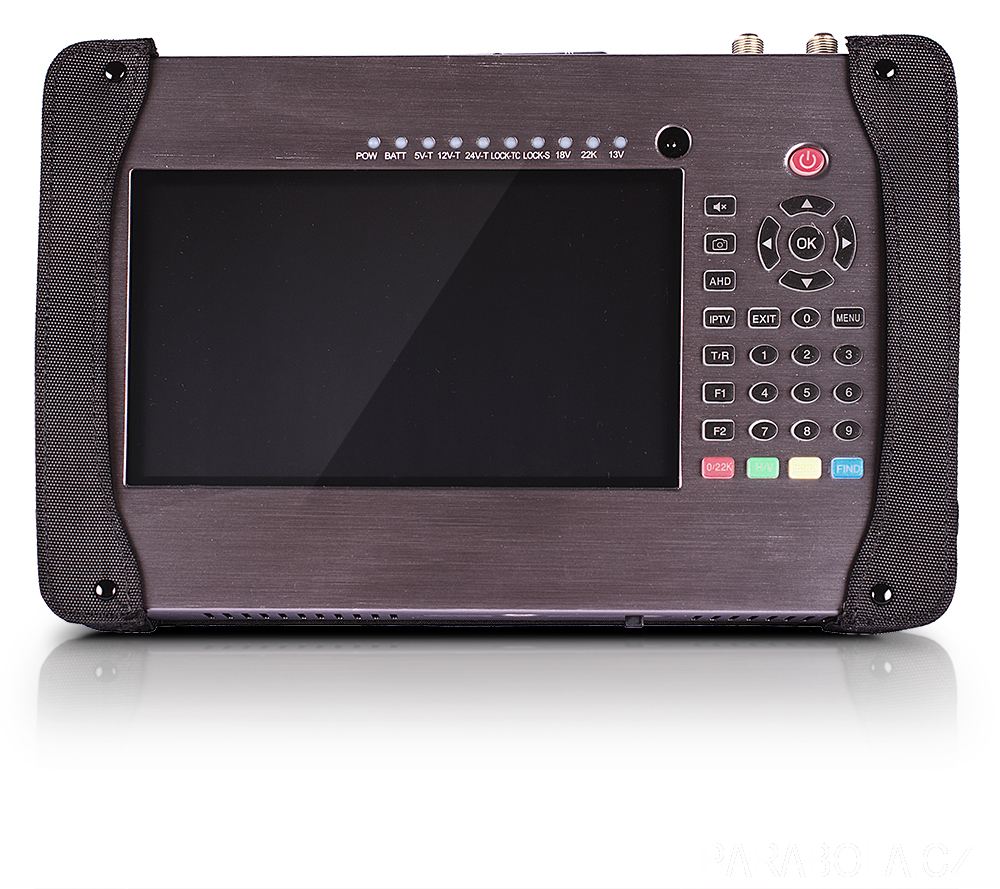

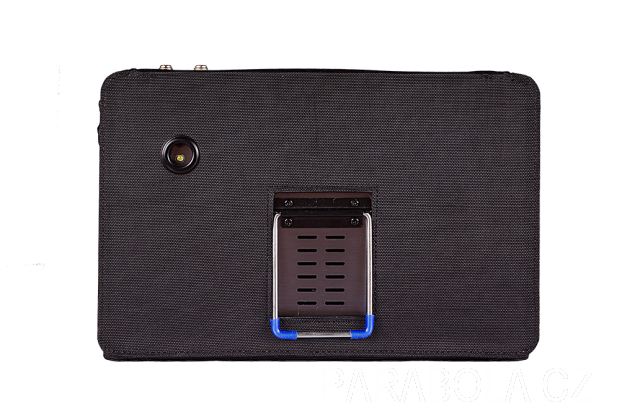

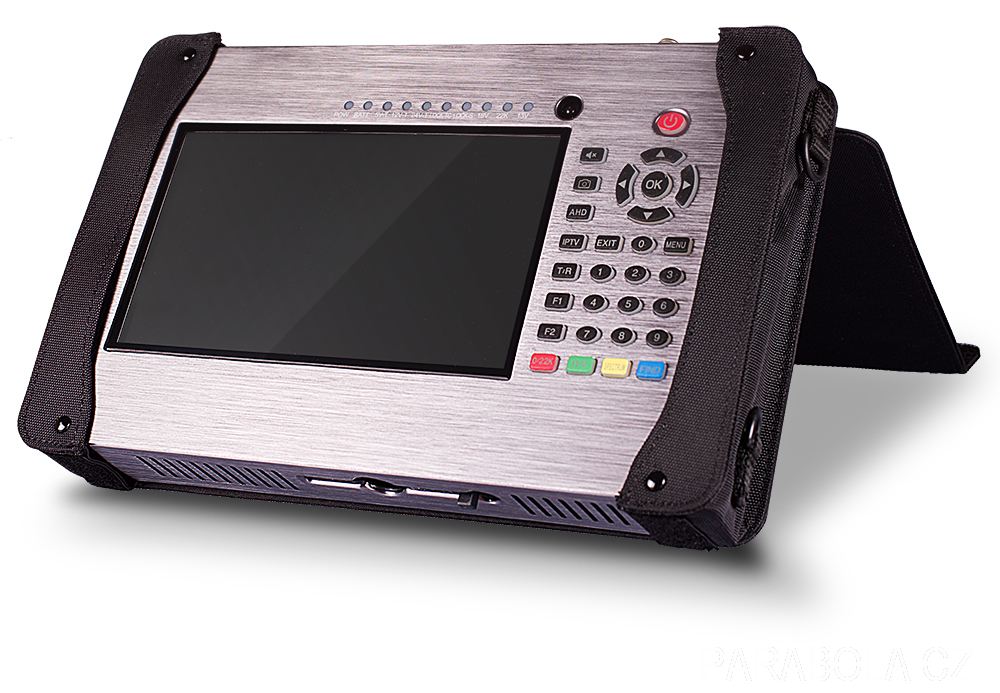

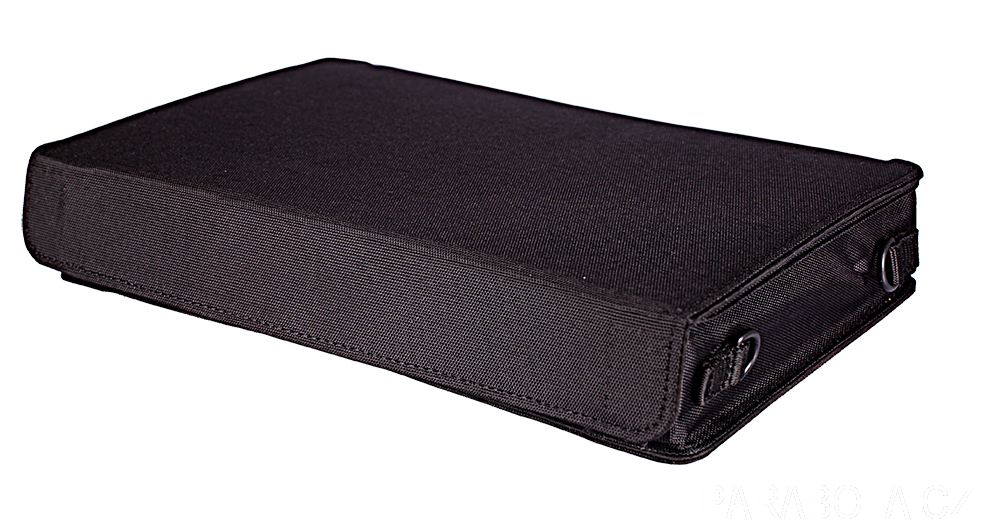

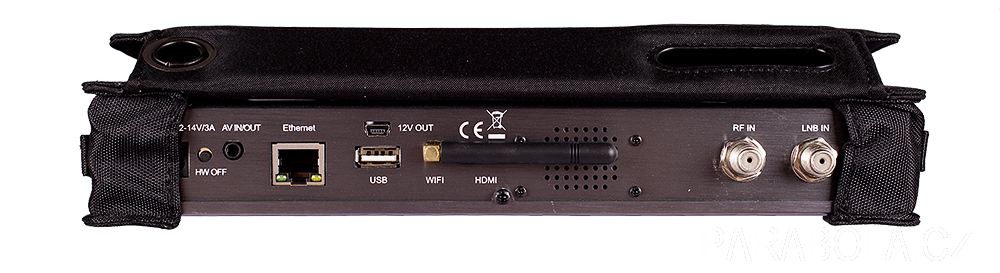

Přístroj sám je kompaktní zařízení o rozměrech 205 x 125 x 45 mm plus textilní obal a váze cca 0,80 kg, čelní straně dominuje 7“ TFT LCD display, tlačítka a indikátory pro měření, o potřebné napájení 12,6 V se stará baterie Li-oN 2 Ah. Na zadní straně je integrovaný stojánek, led osvětlení, nahoře vstup DC, reset, AV/IN OUT, RJ45, USB, 12V OUT, anténa WIFI, HDMI, reproduktor, RF IN, LNB IN, na spodní straně je CI slot. Jako příslušenství je dodáváno - zdroj 14V/3A, dálkový ovladač, popruh k přístroji, nabíječka do auta, AV kabel a mini USB/Jack kabel.

Hlavní vlastnosti přístroje

• zjištění úrovně signálů
• modulační chybovosti
• chybovost před a po Viterbi
• kontrola a náhled obrazu pro kabelovou, satelitní i terestriální televizi
• zobrazení spektra
• možnost zoomování a kontroly obálky signálu
• konstelační diagram pro DVB-S/S2 a DVB-T/T2 i DVB-C/C2 signály
• možnost ovládání přístroje dálkovým ovládáním

Vlastnosti měřícího přístroje

• 7" TFT LCD displej
• OSD menu v českém jazyce
• podpora kodeku HEVC H.265
• podpora měření DVB-T+T2 signálů
• podpora měření DVB-S+S2 signálů
• podpora měření DVB-C+C2 signálů
• aktualizace firmware přes USB
• podpora DiSEqC 1.0 / 1.1
• podpora ovládání motoru protokolem USALS a DiSEqC 1.2
• podpora napájení anténních předzesilovačů 5 / 12 / 24 V (max. 60 mA)
• HDMI výstup až do rozlišení 2160p
• zvuková i optická signalizace zaměření signálu
• přepínatelný AV vstup/výstup
• výpočet azimutu a elevace pro nastavené satelity
• indikace nabíjení baterie
• USB funkce - možné prohlížení souborů z USB média
• vestavěný Wi-Fi adaptér
• možnost napájení CCTV kamer 12 V
• snímek obrazovky a naměřených hodnot - ukládání na USB
• frekvenční rozsah: 110 MHz - 2150 MHz
• možnost aktualizace z USB včetně zálohy nastavení
• vstupní konektor: 2x F - female (RF vstup a SAT vstup)
• konektor RJ-45
• úroveň signálu: -65 dBm ~-25 dBm
• napájení LNB: 13/18V, max.400 mA
• ovládání přepínače LNB 22 kHz
• napájení: 12,6 V
• baterie Li-oN 2500 mAh
• rozměry cca: 205 x 125 x 45 mm
• hmotnost: 0,78 kg
• provozní teplota: 0°C až + 40°C


obrázek
obrázek
obrázek
obrázek
obrázek


Foto dovozce

Začínám tedy vlastní práci s finderem, přičemž baterie je zcela vybita, ale přístroj ukazuje 7%. Po 2,5 hodinách je zařízení nabito na 100%. Mačkám tedy tlačítko start, příjemné zjištění je že klávesnice je podsvícena, avšak pouze při stisku jakéhokoliv tlačítka. (šetříme baterii? vypnout, třeba ve dne se nedá)

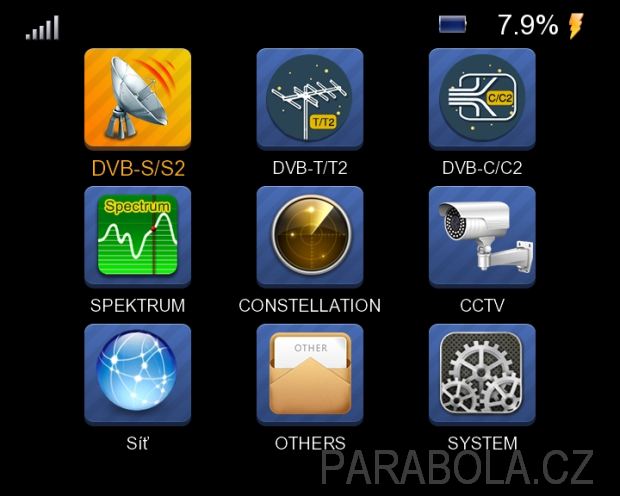

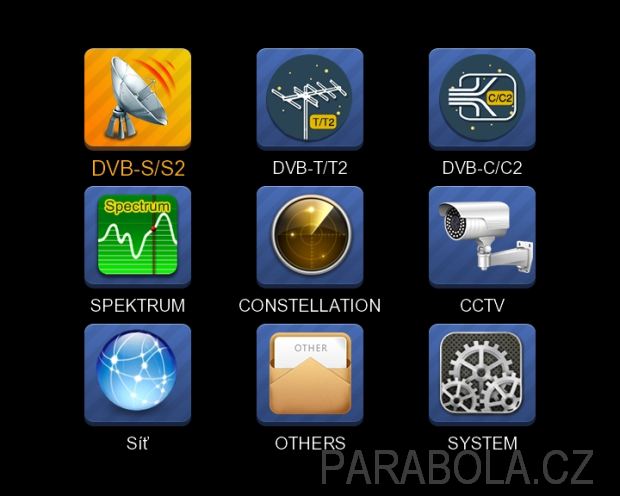

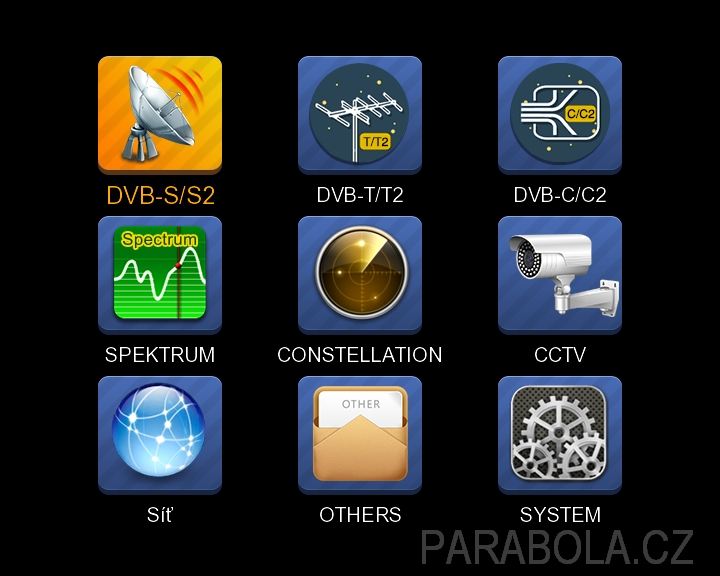

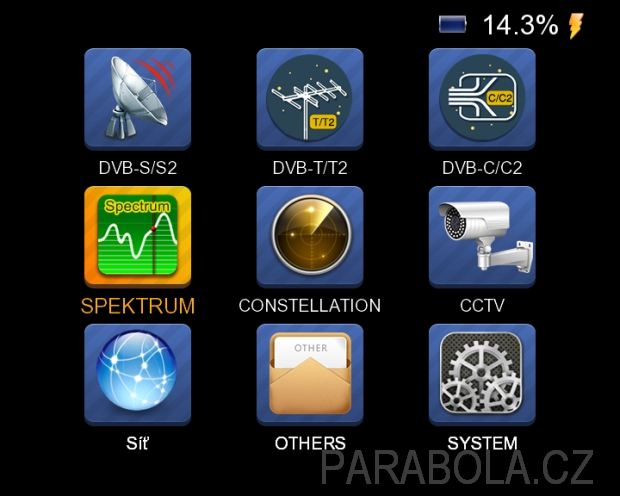

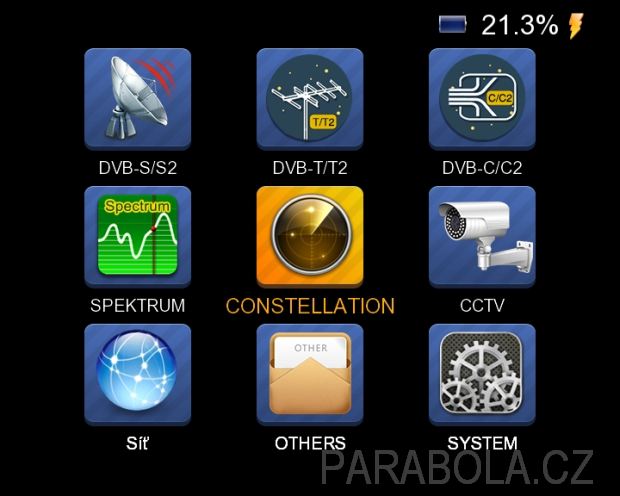

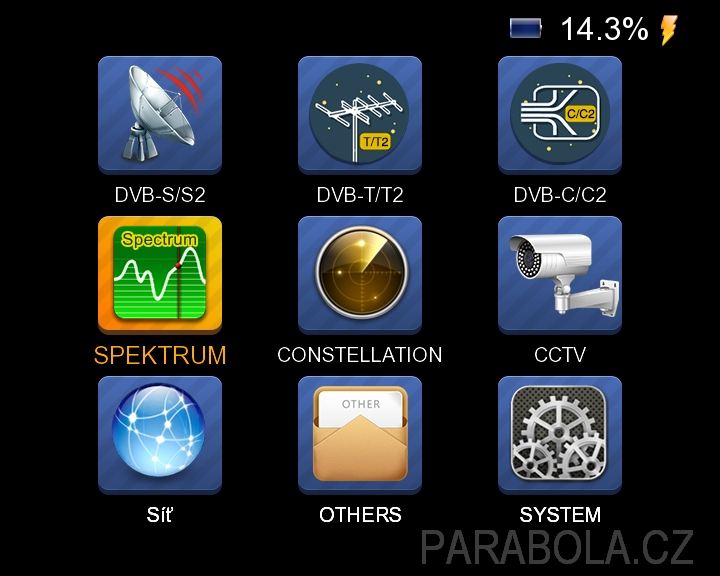

Základní obrazovka


obrázek

Zde jsou přehledně zobrazeny všechny nabízené možnosti, angličtina se střídá s češtinou, jako ostatně v celém systému, ale nevadí i tak je to srozumitelné.

Systém

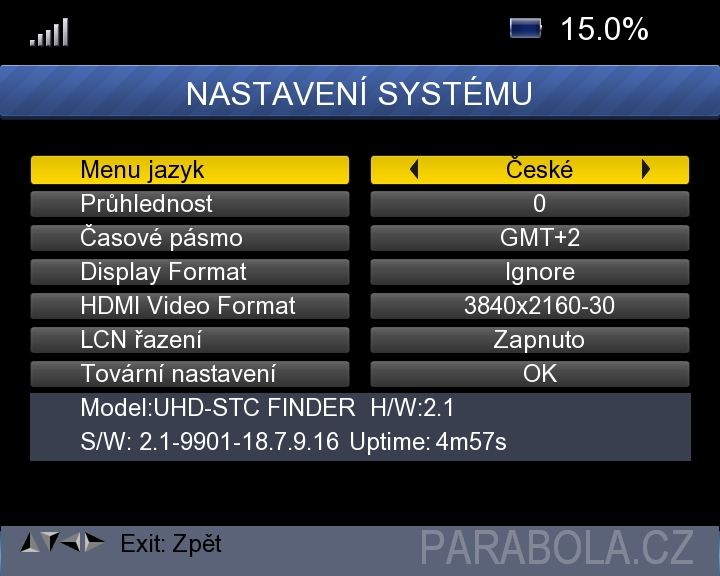

Nastavení systému


obrázek

- Nastavení jazyka
- Průhlednost menu
- Display format
- Formát zobrazení HDMI výstupu až 3840x2160/30Hz
- LCN řazení - LCN - Logical Channel Number (Logické řazení kanálů) -on/off
- Továrni nastavení - reset do výchozího stavu
- Verze firmwaru a uptime

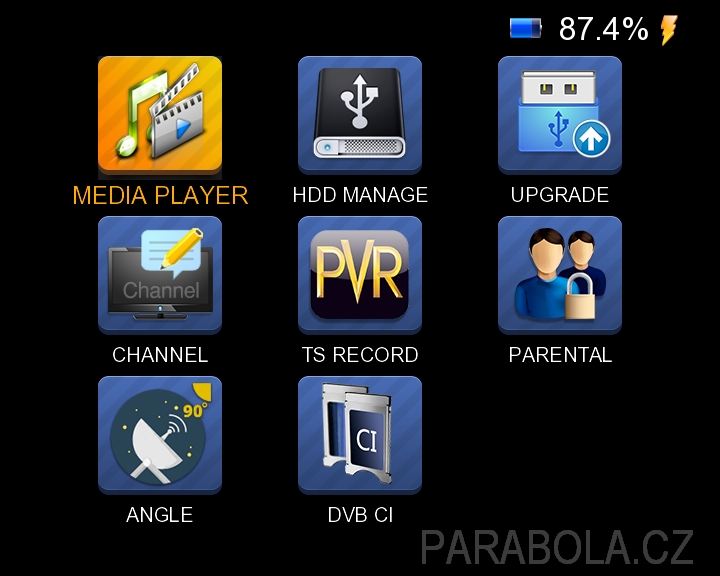

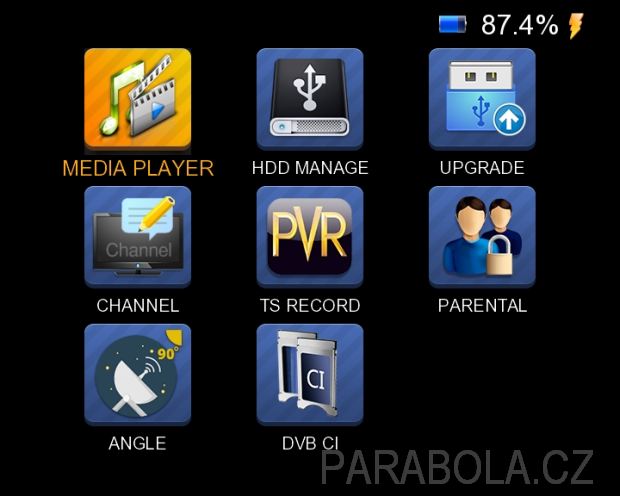

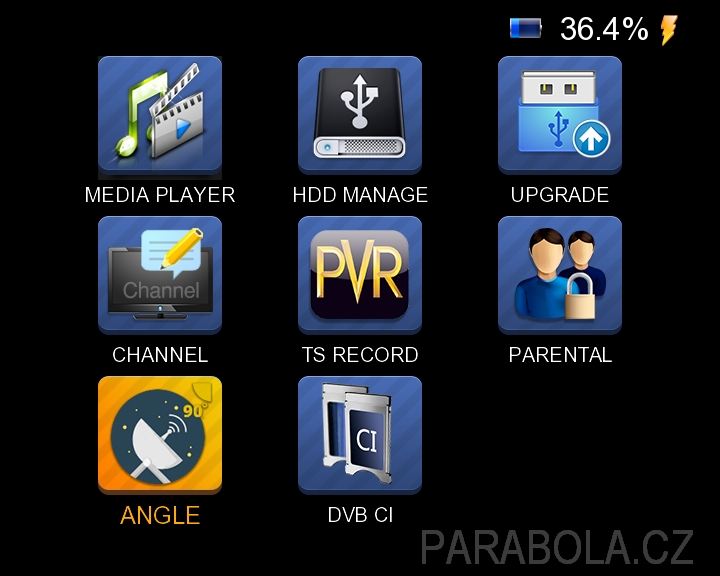

Záložka Other (jiná nastavení)


obrázek

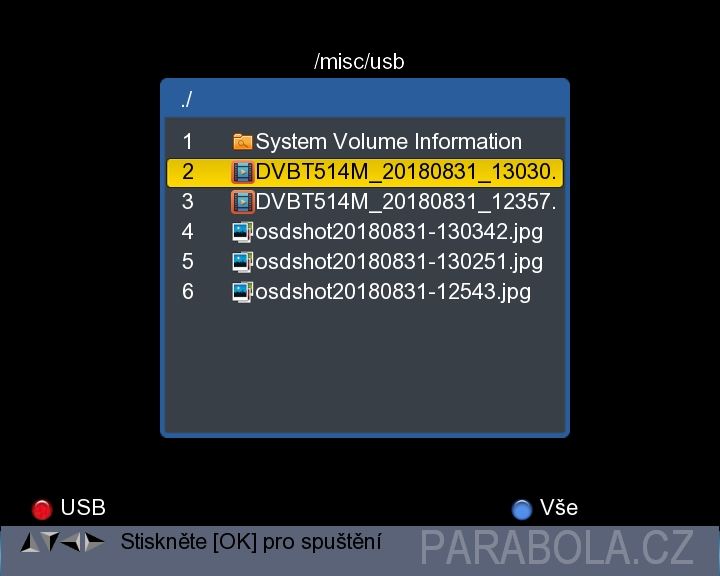

Media player - přehrávání mediálních souboru z USB

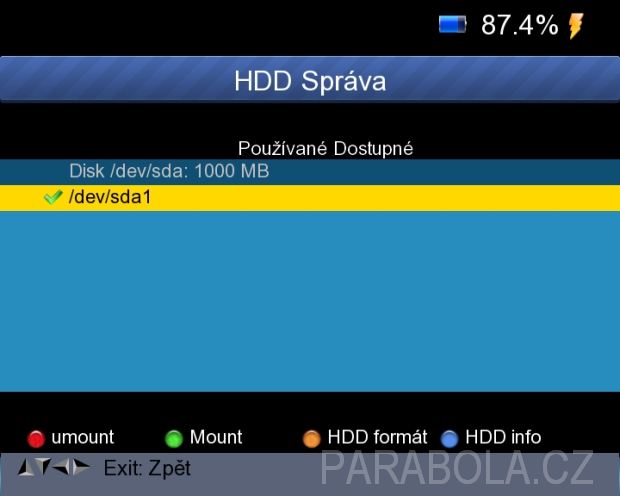

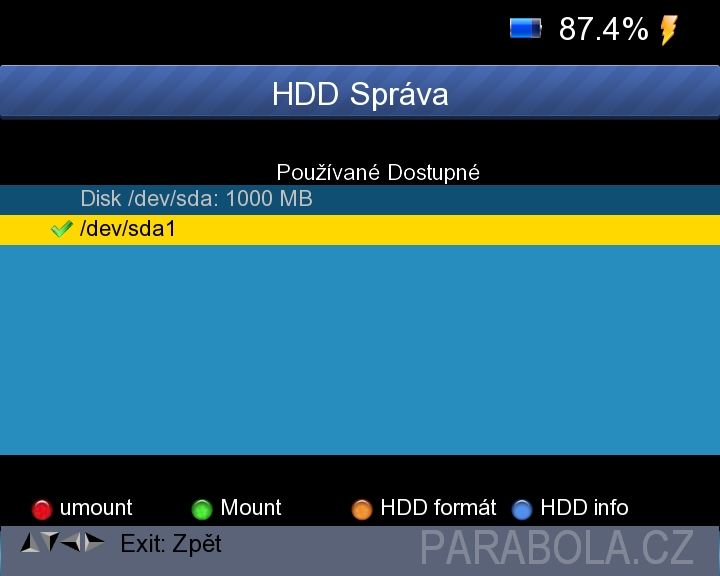

HDD manage - práce s vloženým USB diskem


obrázek

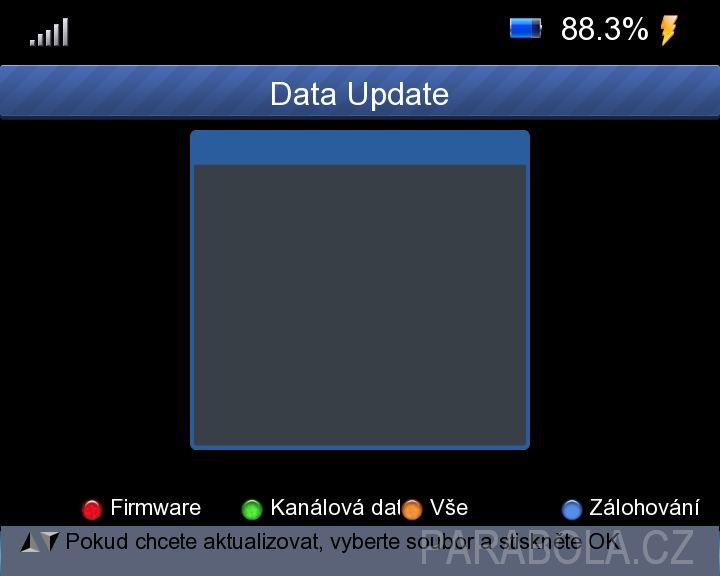

Upgrade- aktualizace systému


obrázek

Channel - editace uložených kanálů


obrázek

TS record - editace vytvořených nahrávek

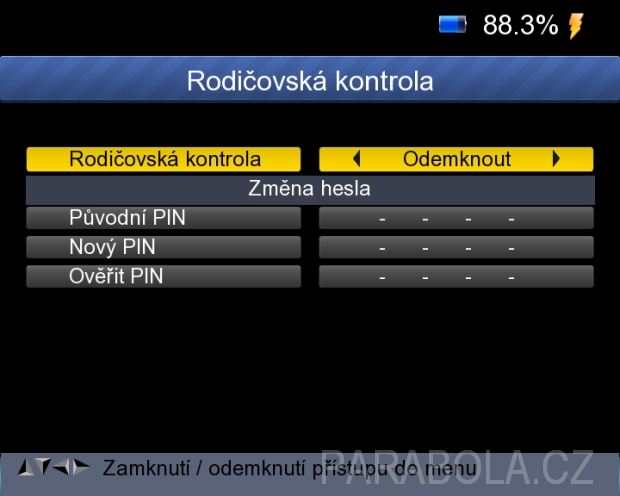

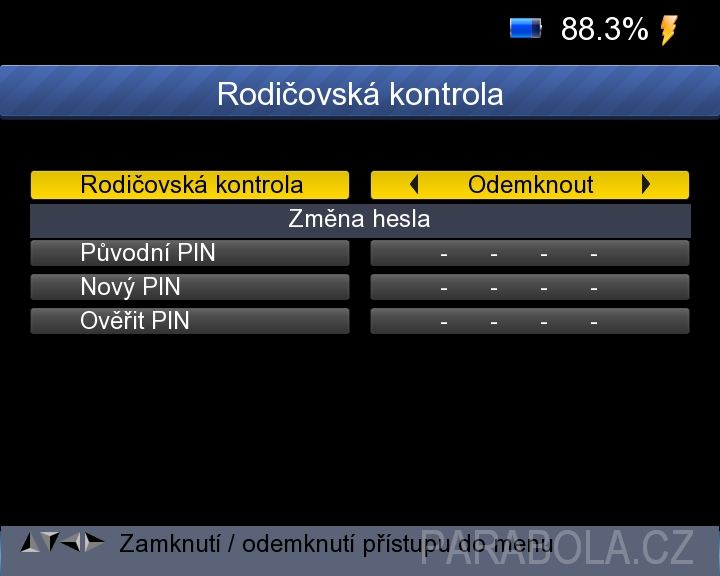

Parental - rodičovský zámek


obrázek

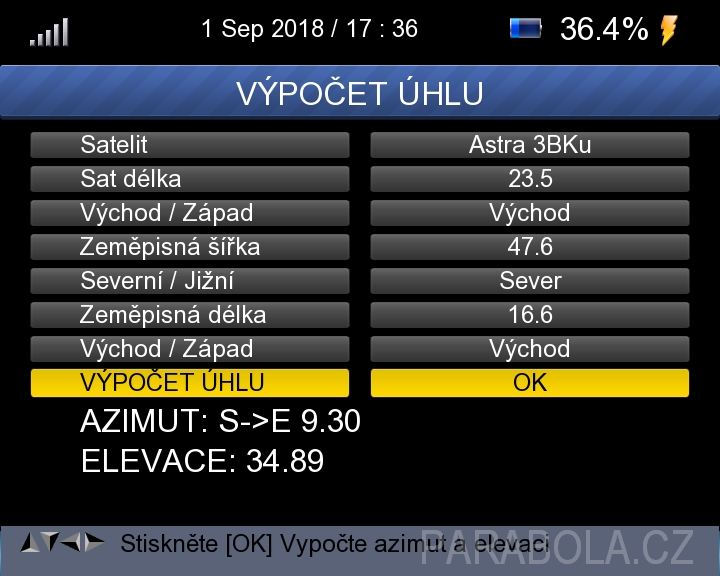

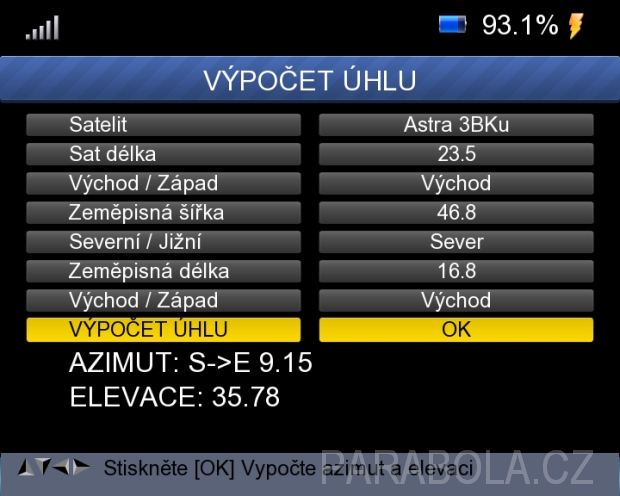

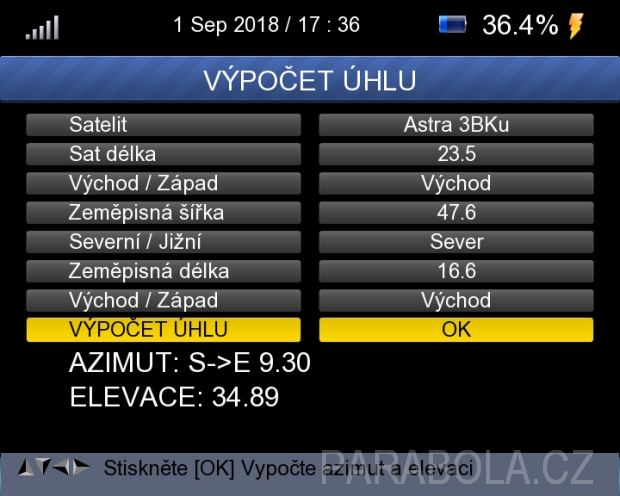

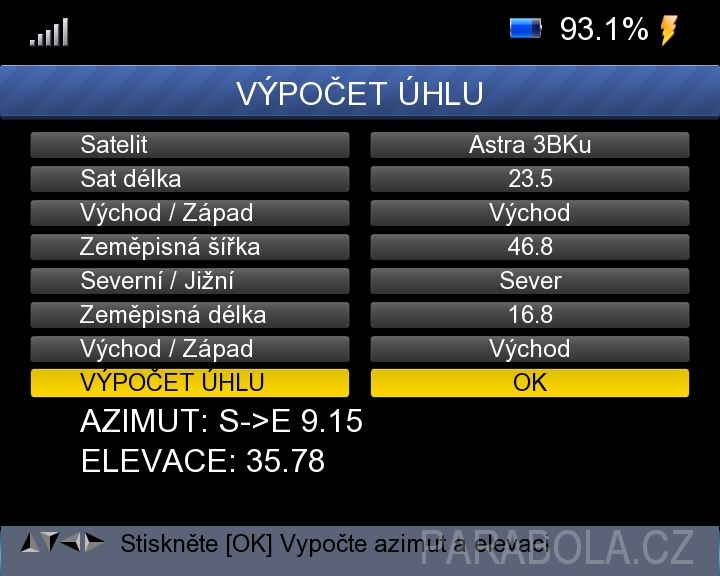

Angle - výpočet azimutu a elevace antény dle zadané zeměpisné šířky a délky a družice


obrázek

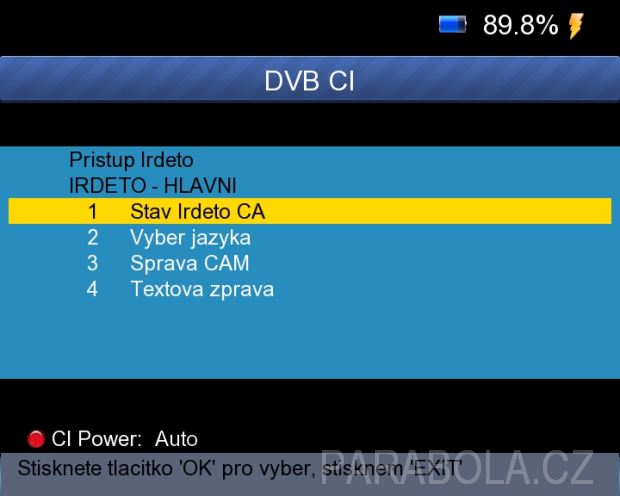

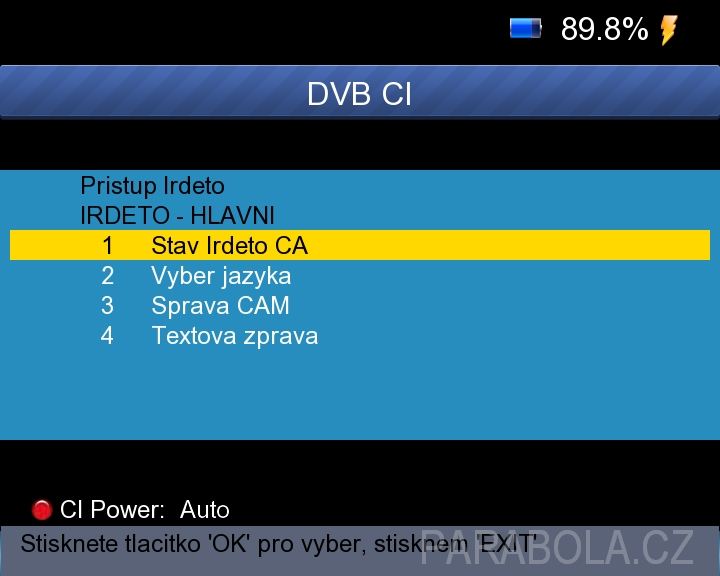

DVB CI - informace o vloženém modulu/kartě, autorizace a zaslání zápisů na kartu ověřeno, funkčnost během minuty. Podporuje pouze moduly PROFI nebo dual decrypt.


obrázek

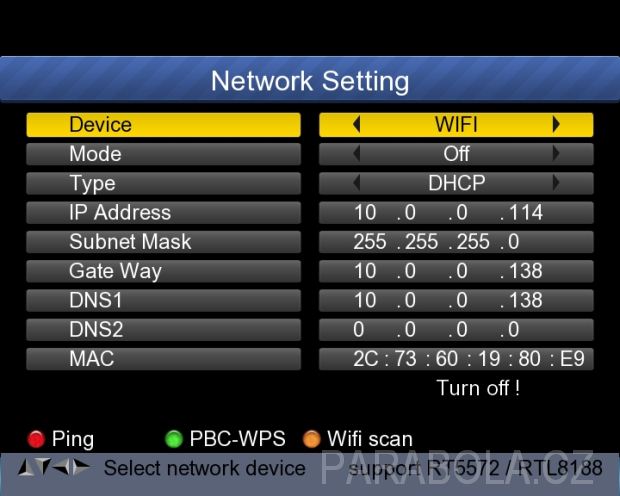

Záložka síť

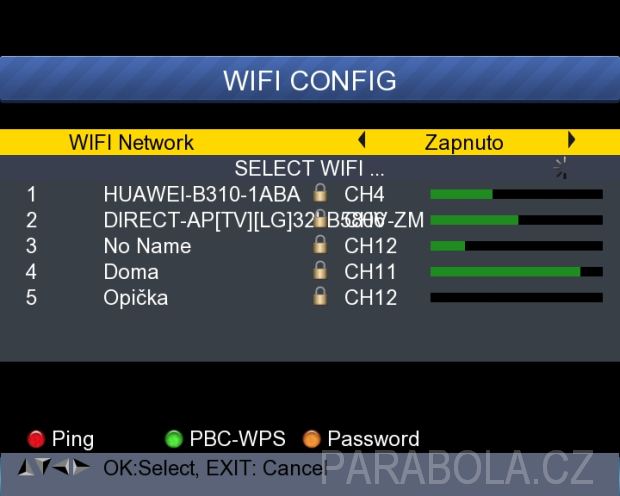

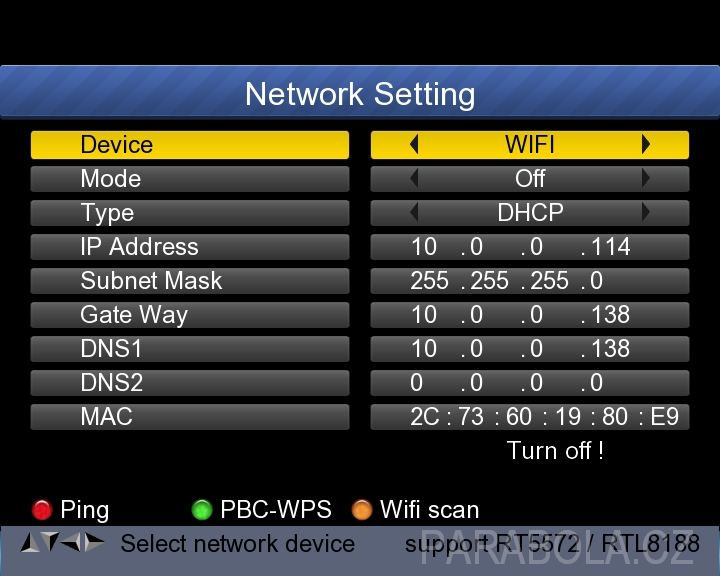

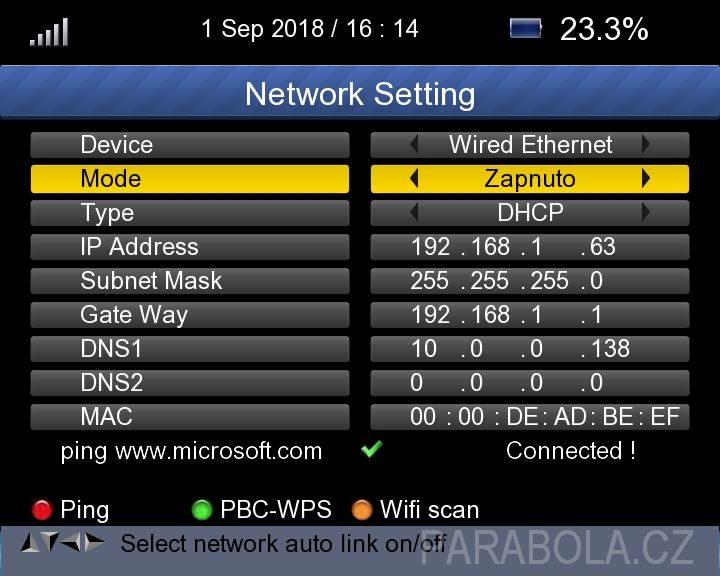

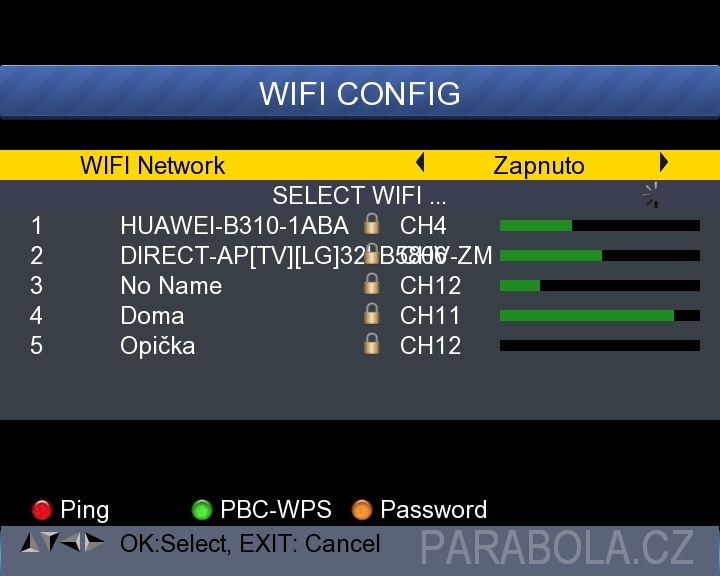

Kontrola wired nebo wifi připojení, včetně ping. Pracuje pouze s 2,4 G sítěmi, 5G neumí. Při připojení pevného ethernetu neuměl změnit DNS z wifi připojeni.


obrázek
obrázek
obrázek


Dlouhý SSID sítě, jako mají třeba TV LG je pro zařízení problém zobrazit, řádek 2.

Záložka DVB-T/T2

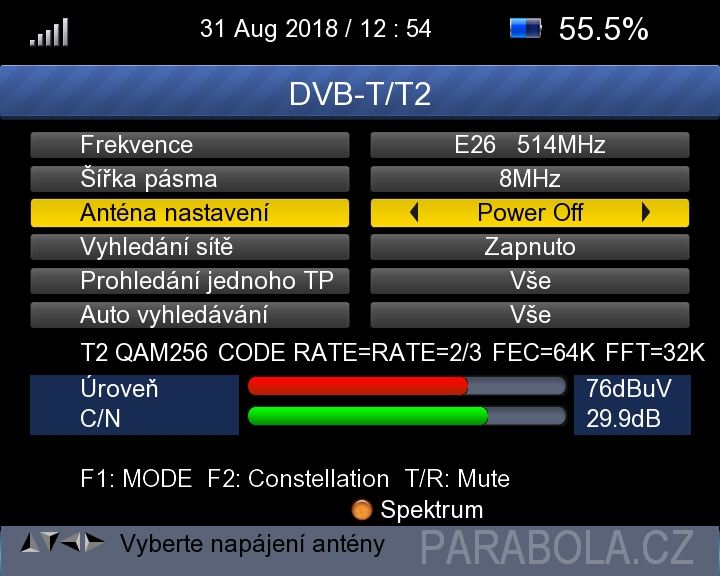

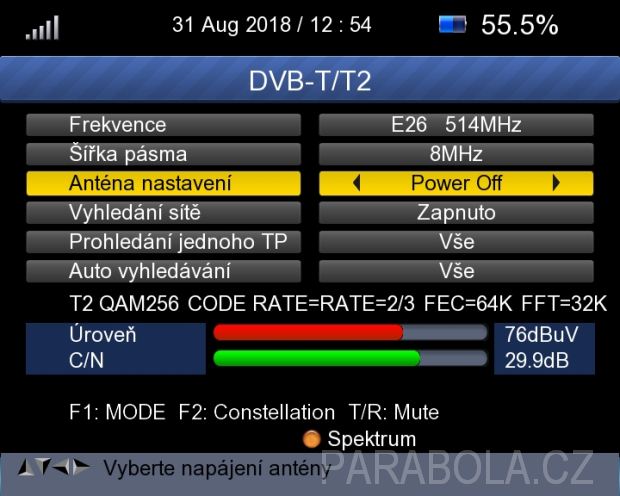

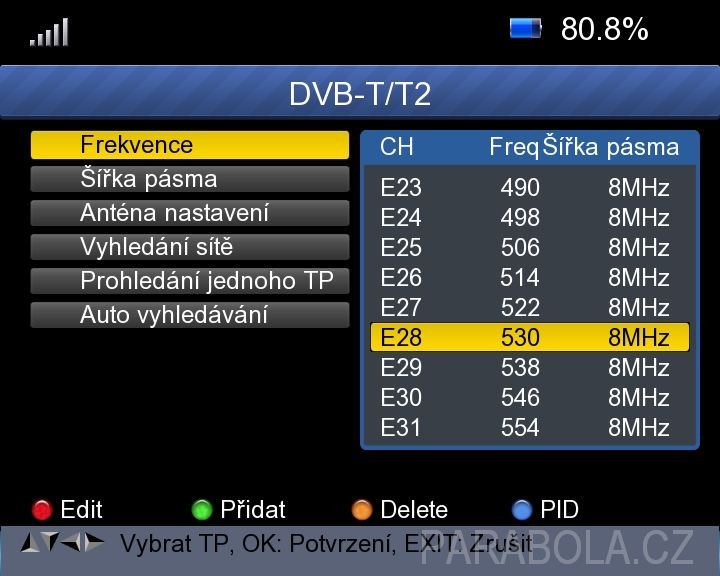

Měření DVB-T/T2


obrázek

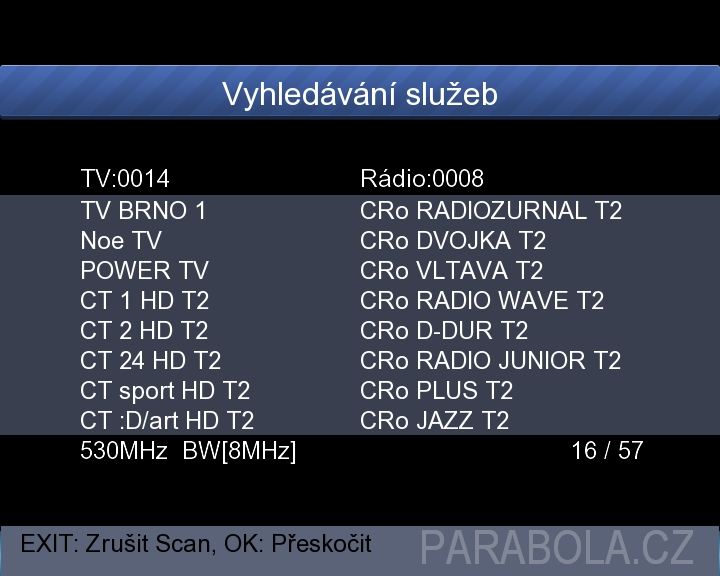

Vyhledávat signál můžeme dle frekvence, šířky pásma, s nebo bez napájení antény, můžeme použít síťové vyhledávání, vyhledávat můžeme i jeden transpondér a nebo použijeme auto vyhledávání. Protože konektor RF In je na klasický F konektor potřebujete pro připojení toto:


obrázek
obrázek
obrázek


Získané informace můžeme vyvolat použitím tlačítek F1, F2

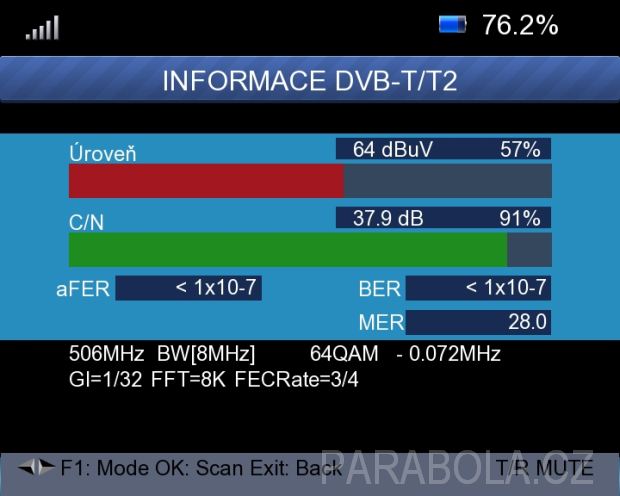

F1 Mode - zobrazení úrovně, kvality, aFER, BER a MER a dalších hodnot signálu


obrázek

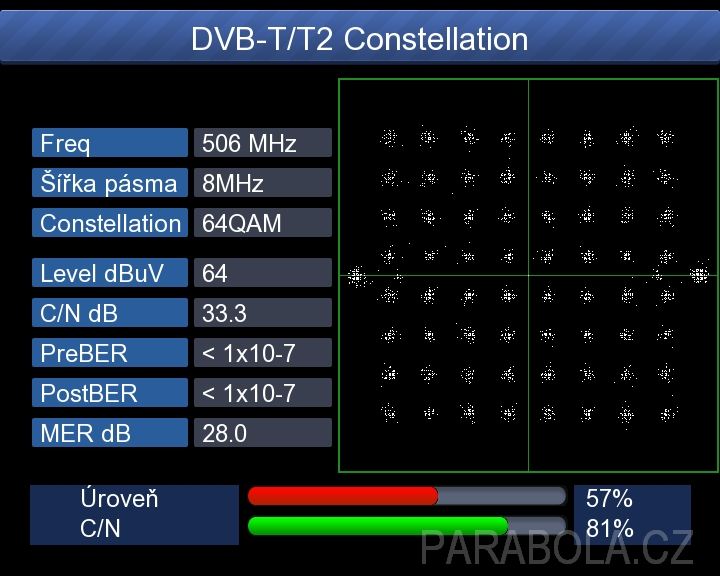

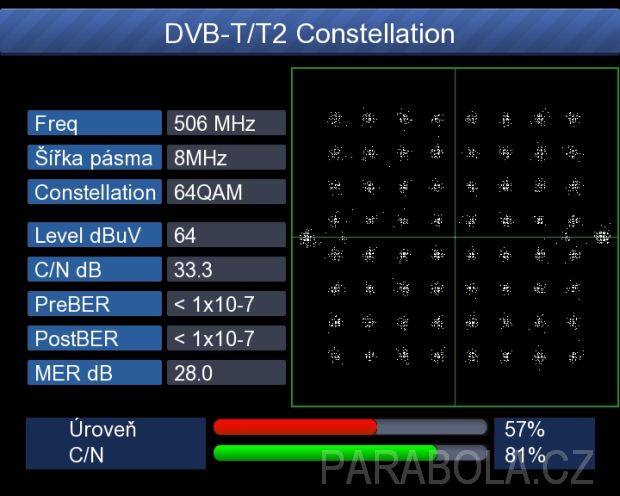

Dále konstelační diagram, včetně údajů viz obrázek


obrázek

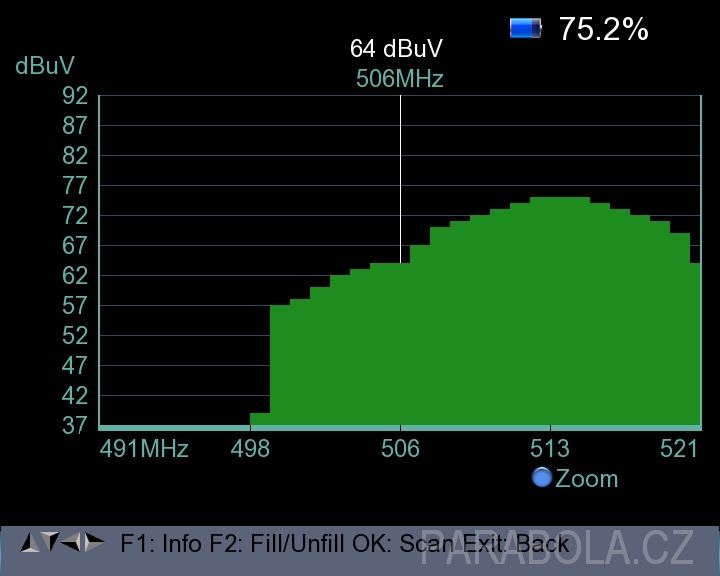

Žlutým tlačítkem zobrazíme spektrum daného kanálu


obrázek

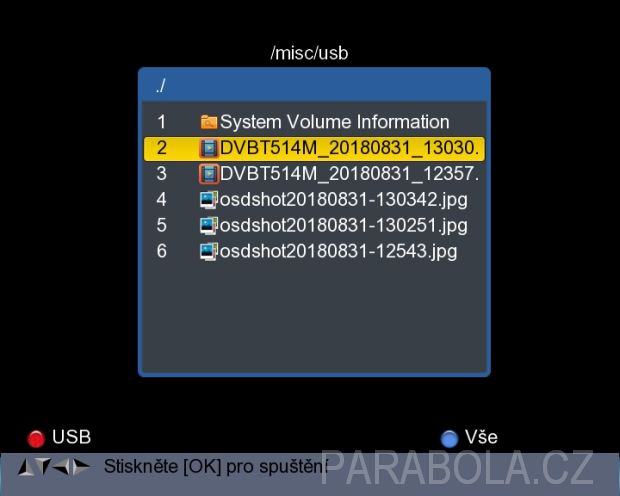

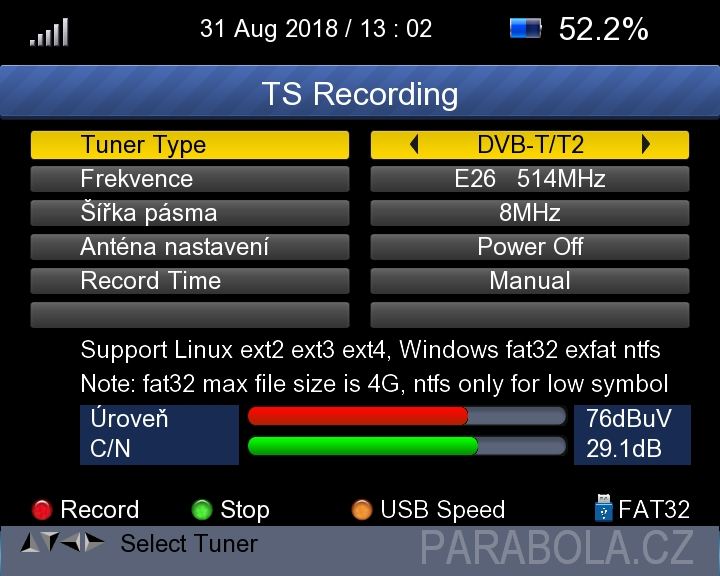

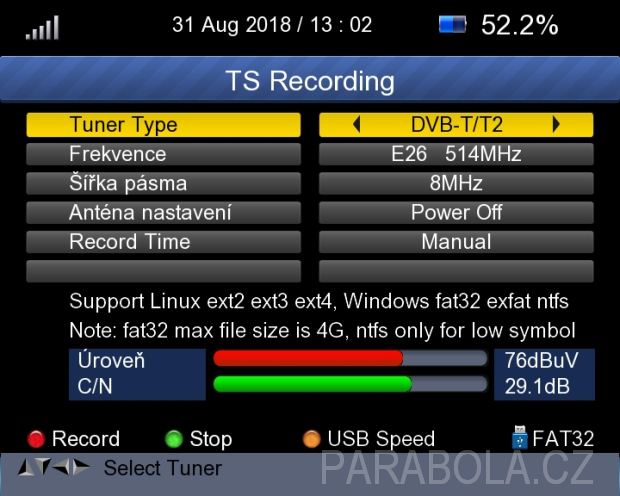

Vyzkoušel jsem i nahrávání nějakého programu, ale ouha, přístroj nemá tlačítko REC, ani v záložce DVB-T/T2 nic takového nenajdete. Musíte tedy přepnout na požadovaný kanál, poté se vrátit na záložku Other na TS Record, avšak tato volba je funkční pouze při vloženém USB dísku.


obrázek
obrázek
obrázek

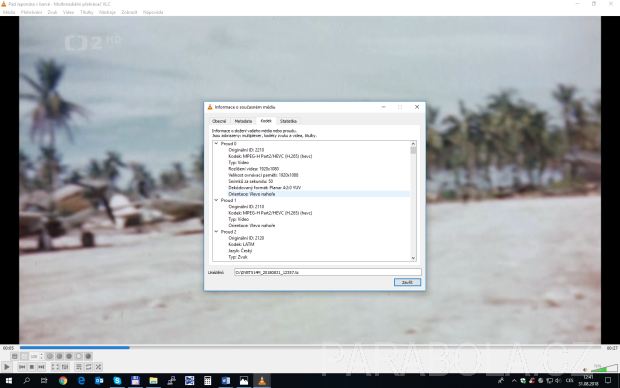

Přehrávání nahrávky z přístroje v PC + informace o kodeku
Za hodinu práce se zařízením ukazovaly baterie úroveň 45,4 %.


obrázek

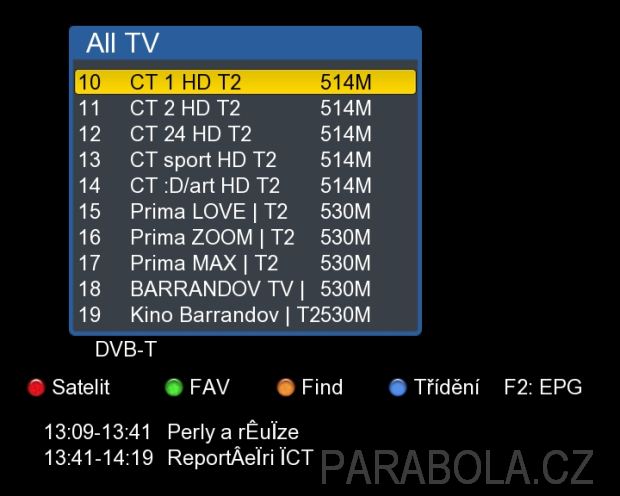

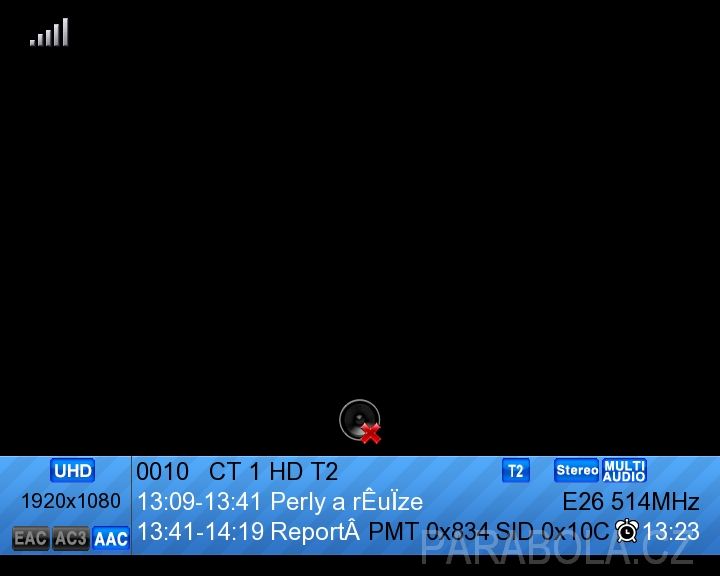

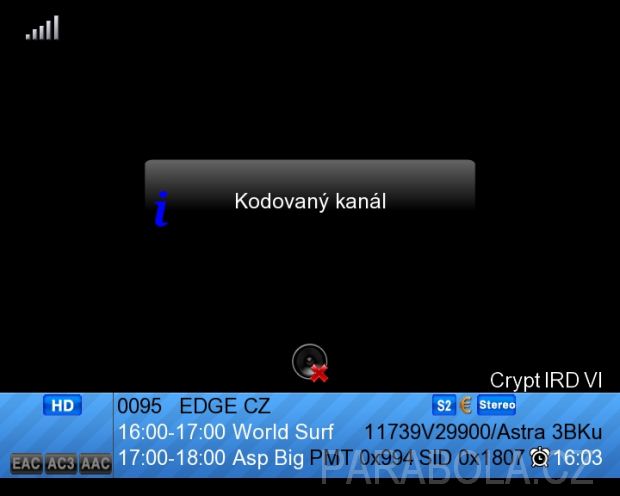

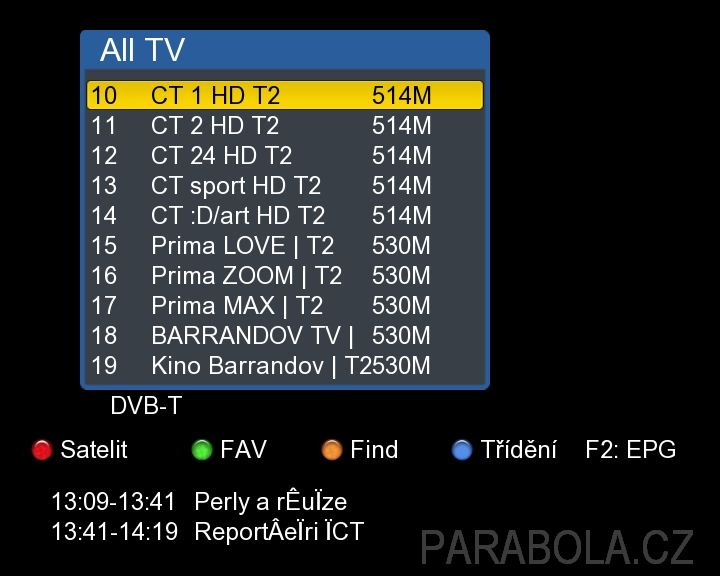

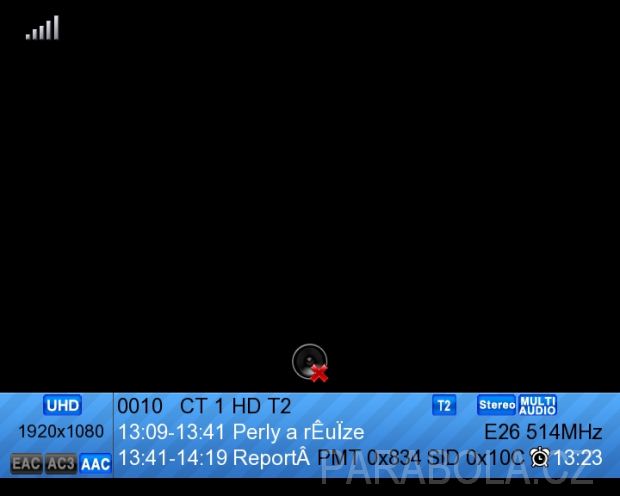

Zařízení zobrazuje v EPG nesprávné znaky a rovněž údaje z OSD jsou nepřesné - např. ikona UHD, možná ikona HEVC by byla lepší.


obrázek

DVB-S/S2



obrázek

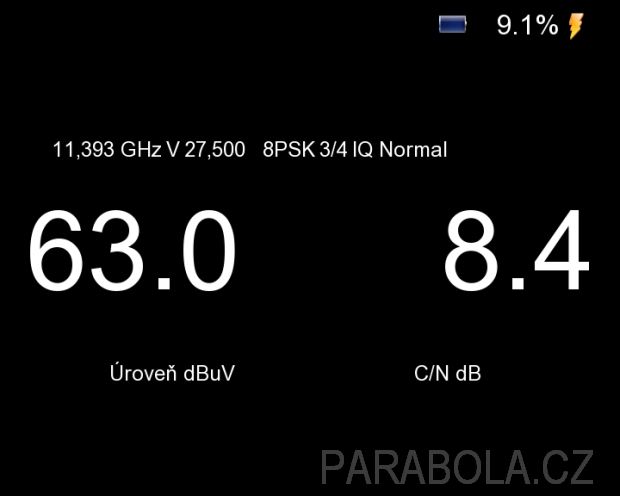

Při použití tohoto piktogramu nám finder pomůže najít co možná nejlepší úroveň satelitního signálu a bude nám nápomocen pro nejpřesnější nastavení přijímacího zařízení tzn. paraboly a LNB. Pro získání základních údajů pro nastavení paraboly použijeme záložku Others a dále Angle.


obrázek
obrázek
obrázek

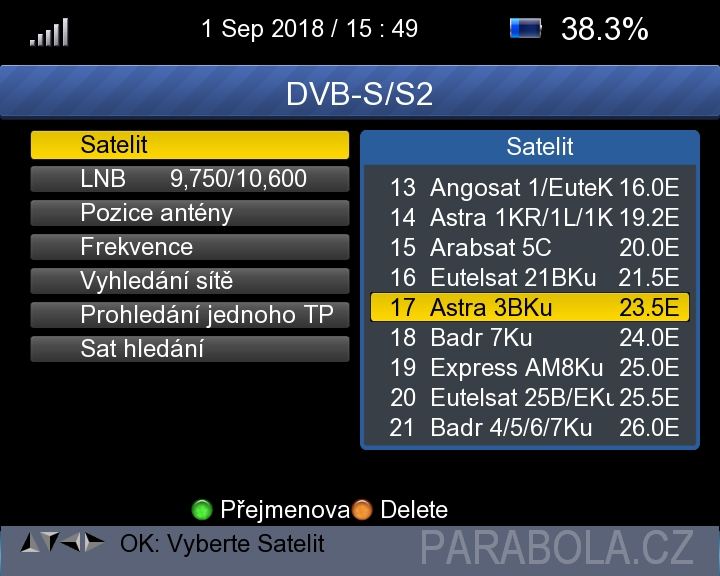

Výběr družice - finder má uloženy v paměti všechny družice a většinu frekvencí.


obrázek

Výběr LNB - frekvence krystalu, UNICABLE


obrázek

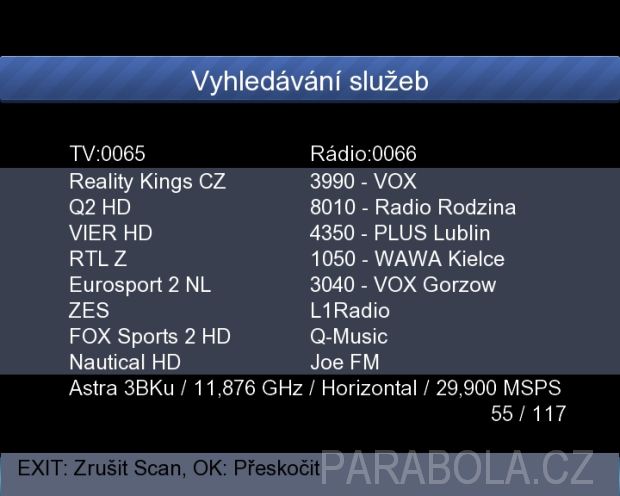

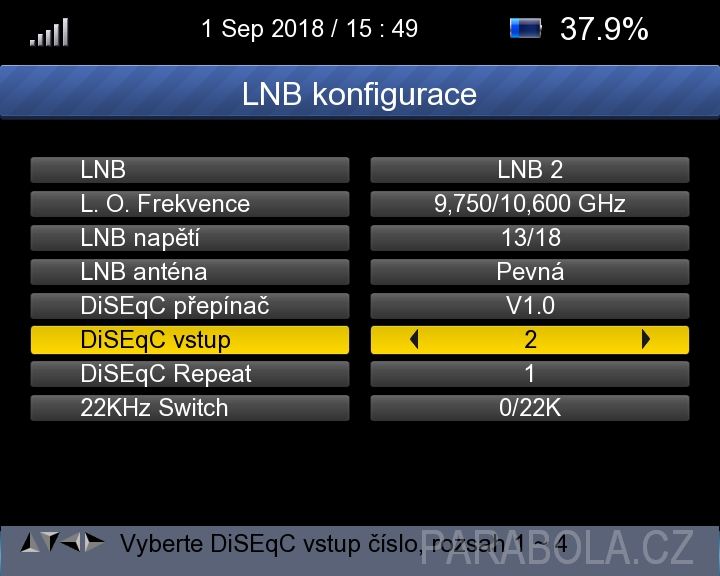

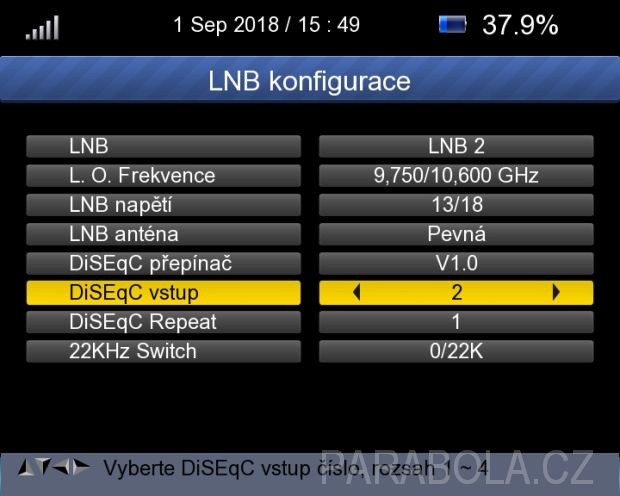

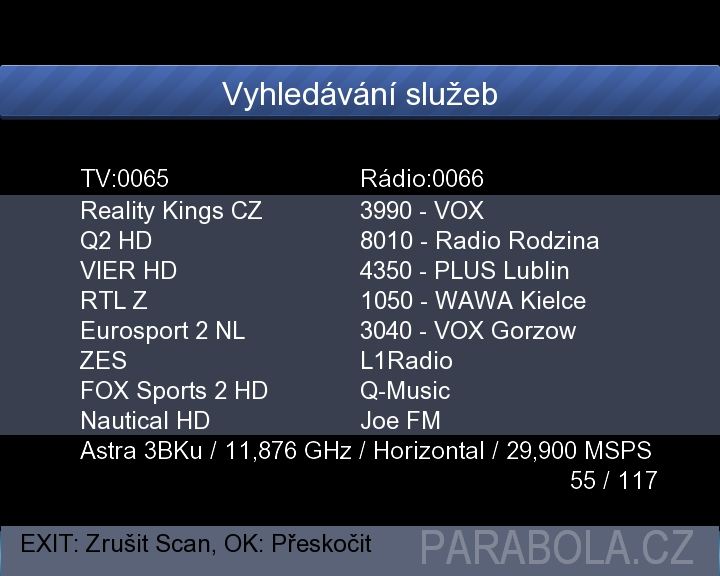

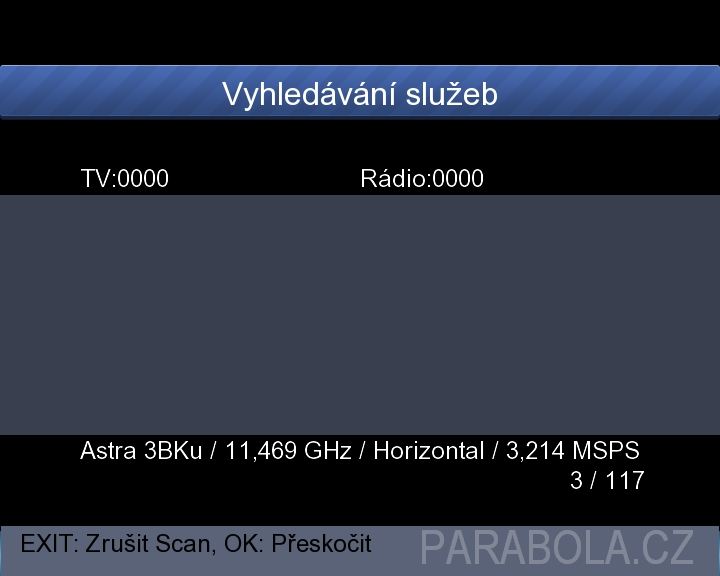

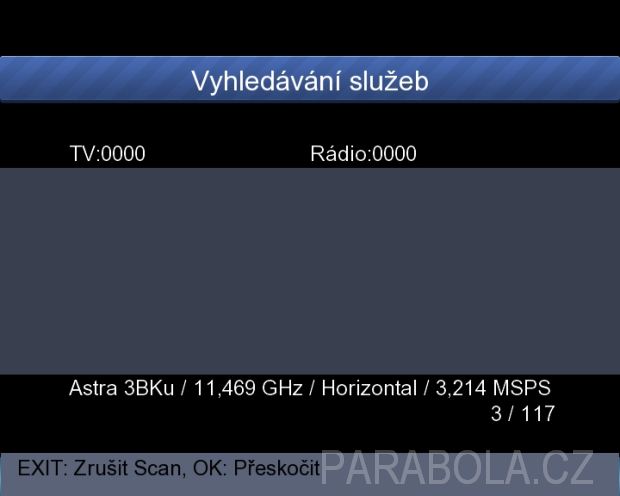

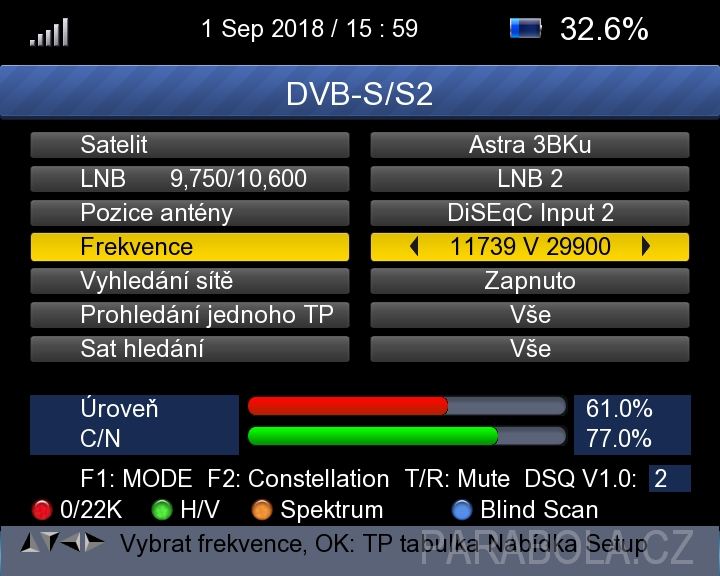

LNB - napětí 13/18V, anténa - pevná, otočná, Diseqc - 1.0,1.1, Diseqc opakováni a 0/22KHz přepínač. Pokud máme nastaveno, můžeme vyhledávat, možný je i Blind Scan. Blind Scan však vyhledává signál pouze na 7 transpondérech a pravděpodobně se jedná o nějakou modifikovanou náhradu za NIT. Z naladěných hodnot si můžeme potvrdit správnost námi naladěné družice.


obrázek
obrázek
obrázek

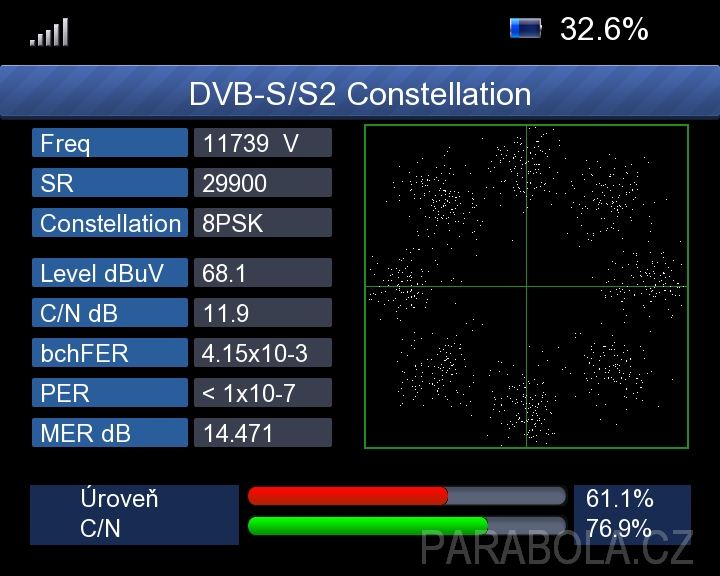

K dosažení co nejlepších hodnot můžeme použít zobrazení konstelačního diagramu


obrázek

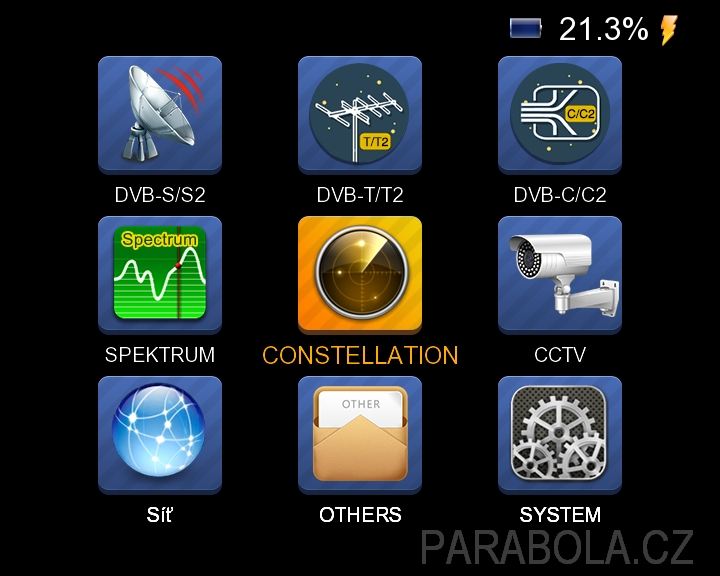

Zobrazení konstelačního diagramu je možné rovněž přímo z menu


obrázek

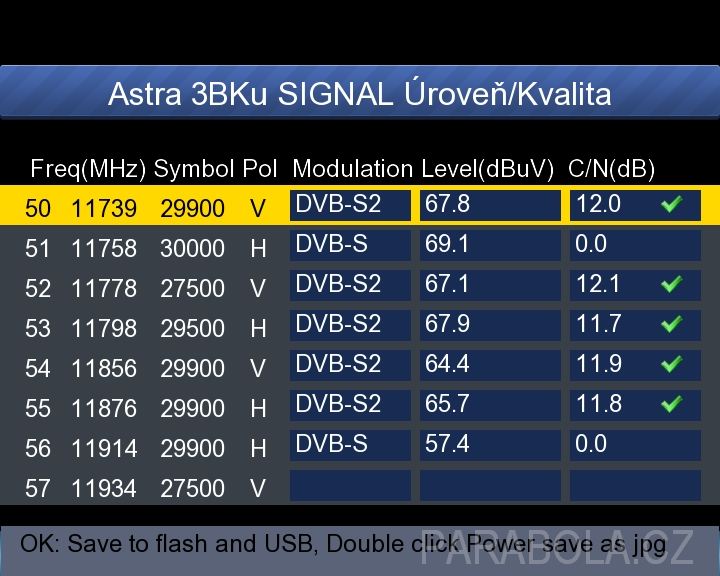

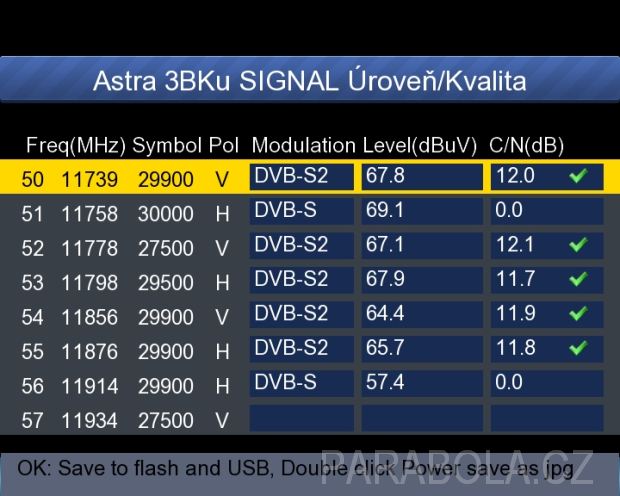

Zobrazeni multi TP - hodnoty naměřené na několika transpodérech současně- analýza správnosti naladěné družice


obrázek

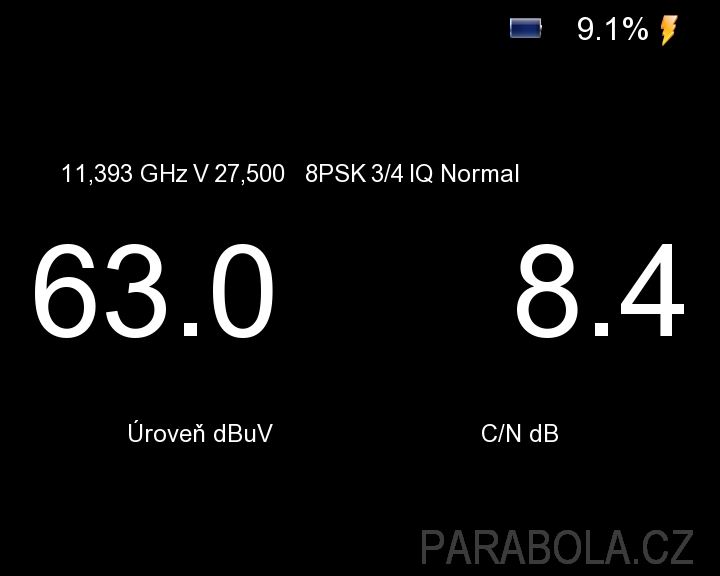

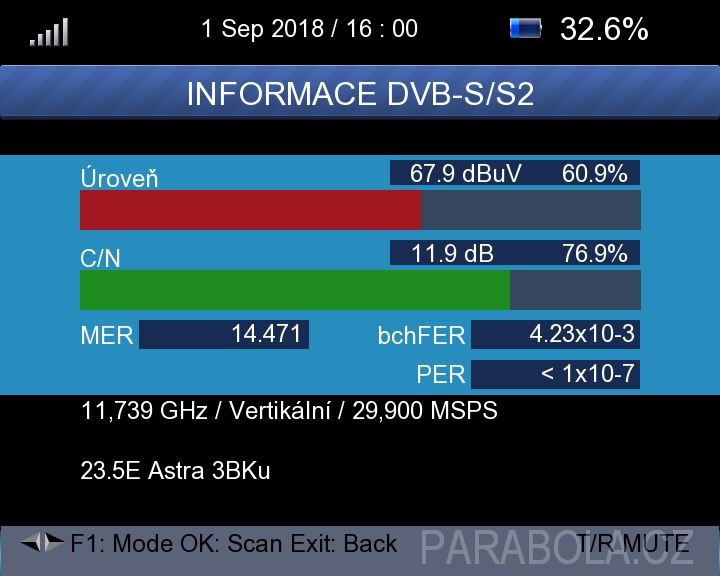

Zobrazení úrovně, kvality a dalších veličin nalezeného signálu


obrázek

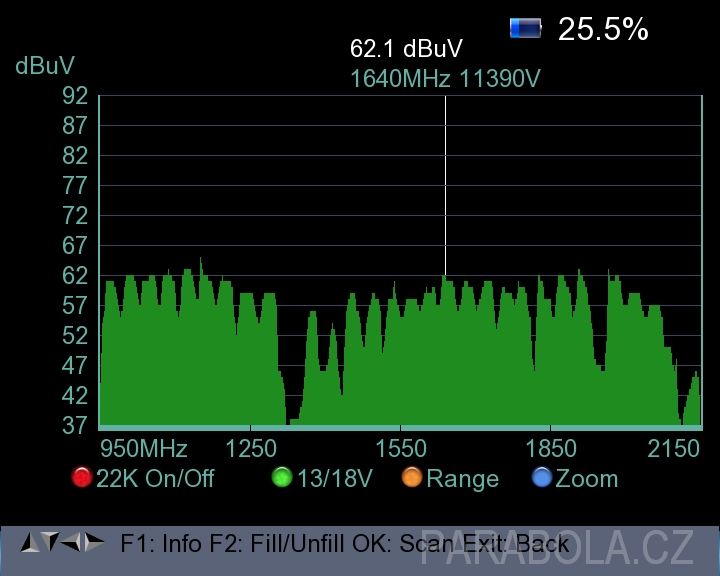

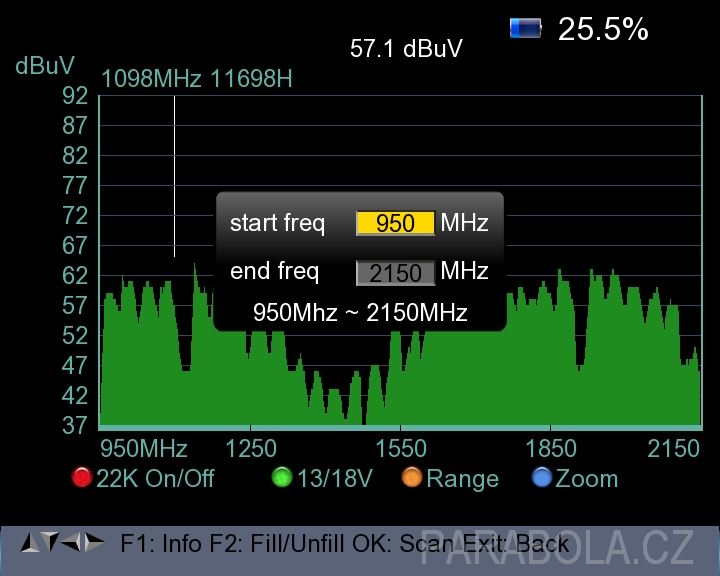

Spektrální analýza signálu


obrázek
obrázek
obrázek
obrázek

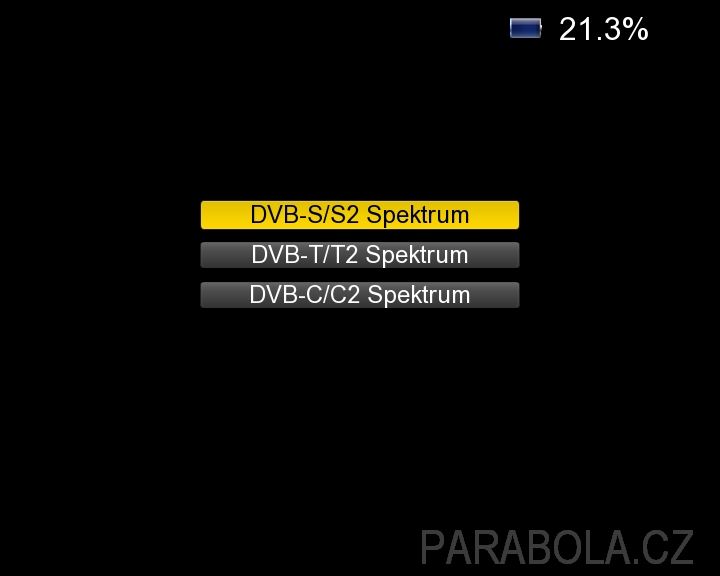

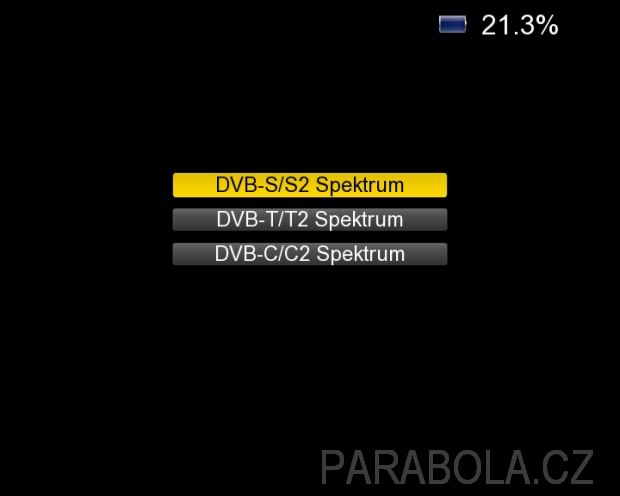

Spektrální analýzu je možné provést i z hlavního menu


obrázek
obrázek


Po ½ hodině dalšího měření se finder vypnul - vybitá baterie.

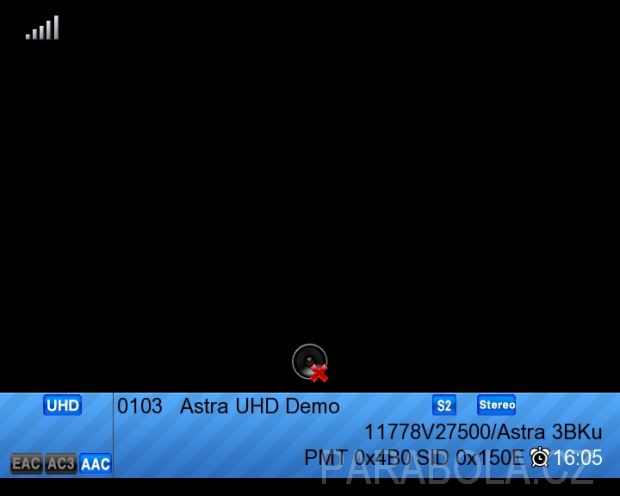

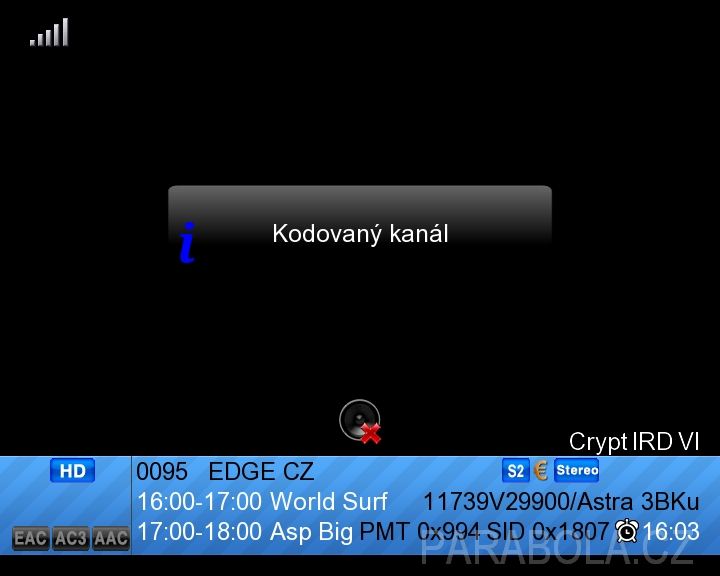

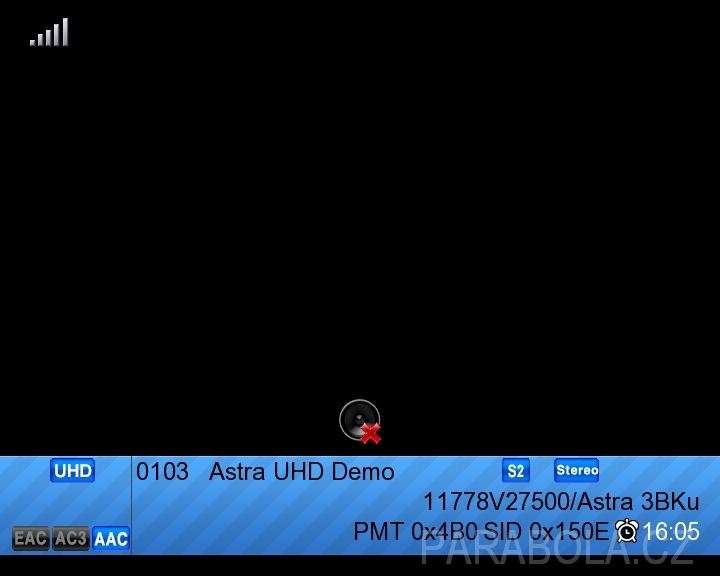

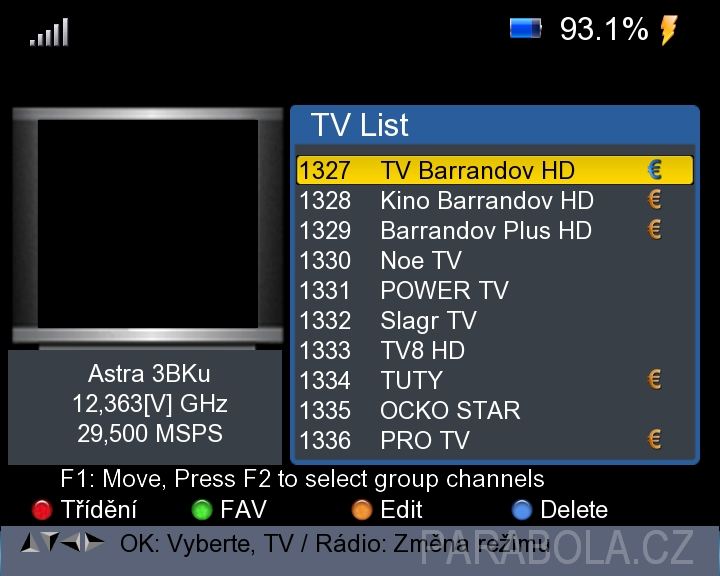

Zobrazení naladěných stanic
UHD zobrazit nedokáže, ale na připojený zobrazovač s podporou UHD ano.


obrázek
obrázek

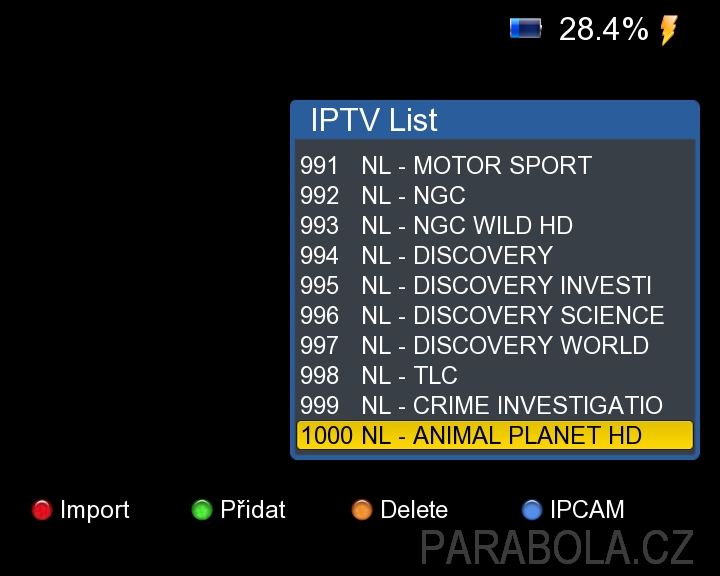

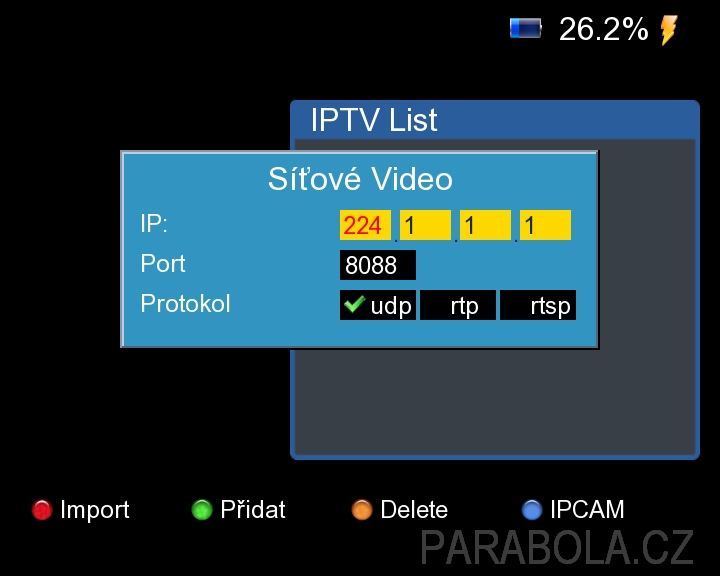

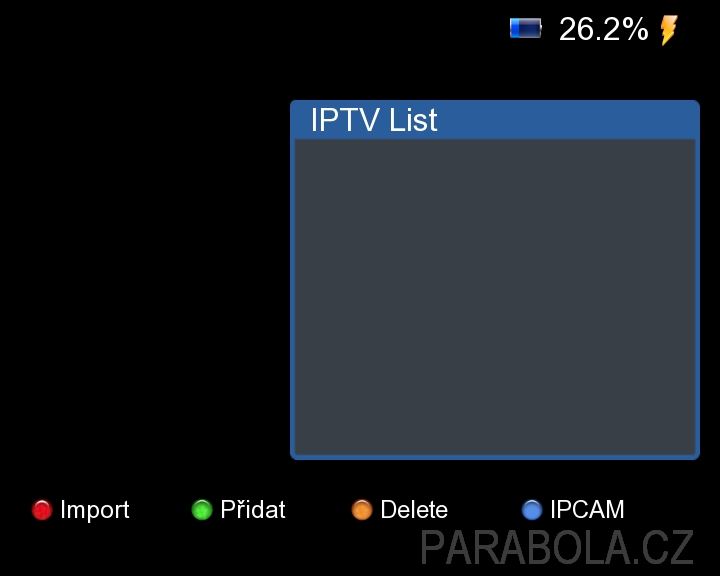

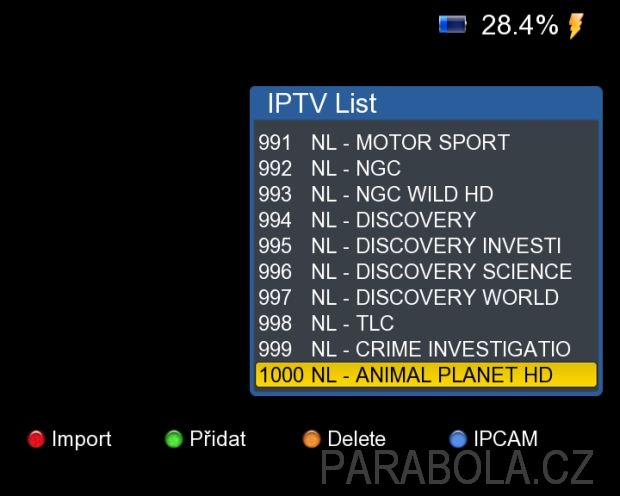

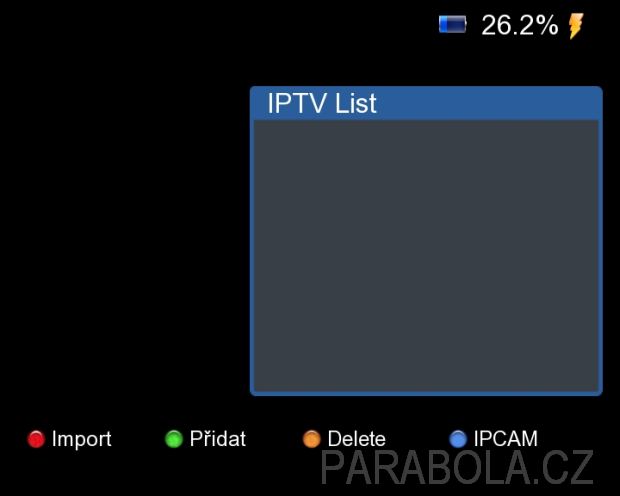

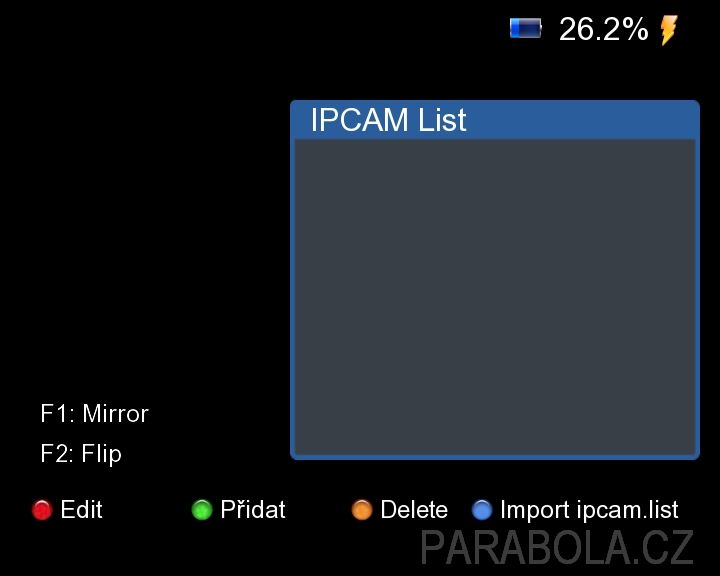

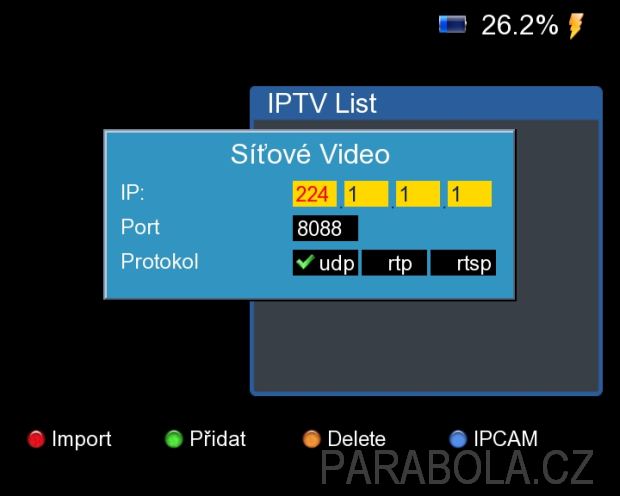

IPTV - přehrávání souboru m3u i síťového proudu a záznamů z IP kamer


obrázek
obrázek
obrázek
obrázek


Závěr

Profinder HEVC Combo DVB-S/S2/T/T2/C by se dal považovat za zařízení AllinOne pro měření DVB, měření CCTV, kontrolu ethernetu, realita však občas pokulhává a některé věci by se měly dodělat a to zejména po softwarové stránce, neboť hardware je již dán. Měření jsem si vyzkoušel i prakticky a po stránce vlastního užití k finderu nemám výtek. Finder nám poskytne dostatek relevantních údajů potřebných pro naši práci.

Pro
- Vybavenost
- Čisté zobrazovaní na displeji a jeho velikost
- Možnost vytvářet screenshoty z menu
- Podsvícení tlačítek
- Podpora HEVC
- Podpora měřeni CCTV
- Dálkový ovladač

Proti
- výdrž baterie 1,5 hod
- nemožnost vypnutí osvětlení tlačítek
- chybí možnost použít funkci NIT u DVB-S
- EPG zobrazení bez některých českých znaků


- občas nesouhlasí zobrazované informace o datech naladěných kanálů, chybí informace o HEVC
- opakující se chyby z předchozího modelu Profinder Combo DVB-S/S2/T/T2/C

Profinder Combo DVB-S/S2/T/T2/C dováží firma Intersat Ltd. a můžete jej zakoupit i v našem e-shopu.

Doporučená maloobchodní cena přístroje je 15669,- Kč.
V další části recenze porovnám výsledky měření s některým z profesionálních měřících přístrojů.

Ing. Miroslav Pavelka
olmi.Sat s.r.o.
