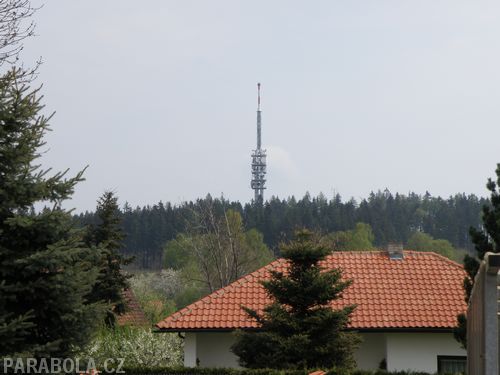

Další díl seriálu reportáží z návštěv terstrických vysílačů bude tentokrát věnován středočeskému vysílači Votice, který leží na 713m vysokém kopci Mezivrata u obce Oldřichovec.




Koordináty vysílače: N- 49° 36´ 09.1 E-14° 40´ 16.0




Vrchol Mezivrata je nejvyšším bodem členité krajiny mezi Sedlčany, Vlašimí a Táborem, které se dlouhá léta říká Česká Sibiř.




První stavbou na Mezivratech byla dřevěná rozhledna vybudovaná v roce 1919, v témže roce se z ní rozhlížel do kraje i první československý prezident T.G.Masaryk




Těsně pře začátkem druhé světové války byla na jejím místě vystavěna zděná věž, která primárně sloužila geodetům, po skončení války sloužila i jako rozhledna pro veřejnost.

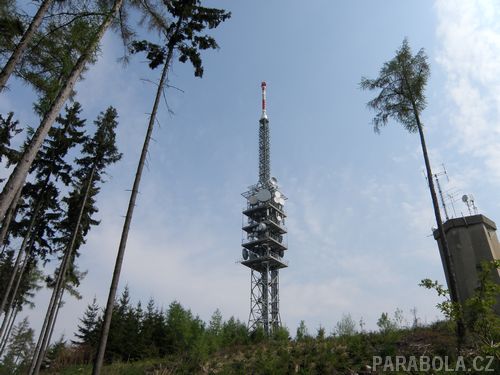

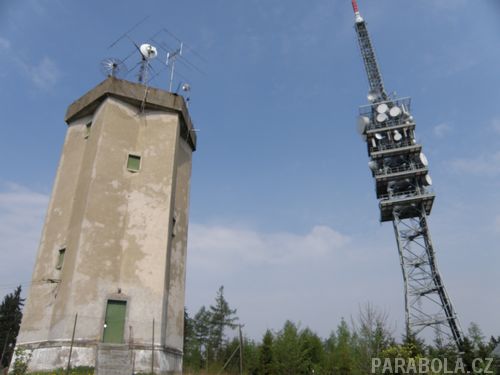

Tato rozhledna stojí na vrcholu Mezivrata dodnes, je ovšem v žalostném stavu.

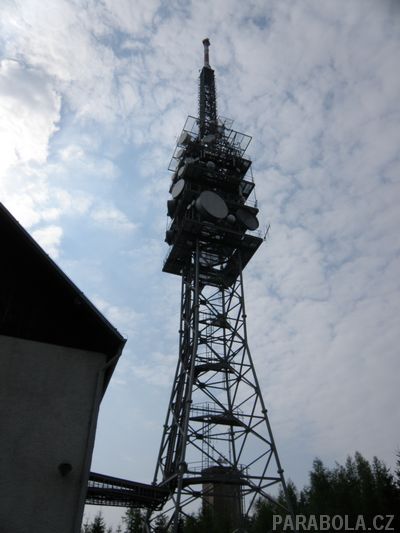

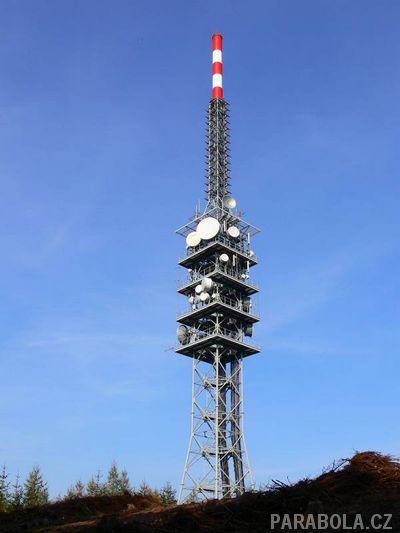

Dnes ji převyšuje okolní lesní porost a především ocelová konstrukce 83 metrového vysílače, který byl budován v letech 1986-1989.




Masivní betonový základ ocelové konstrukce.




Výkonnové VF kabelové vedení

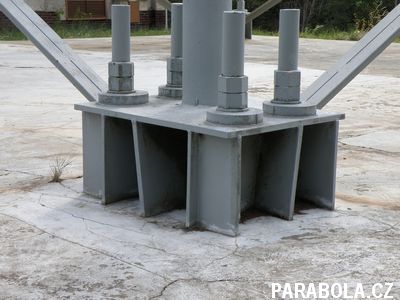

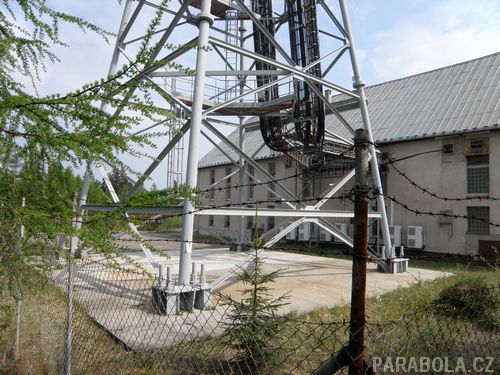

Kotvení ocelového stožáru do betonového základu.




Vysokovýkonnový všesměrový VKV system

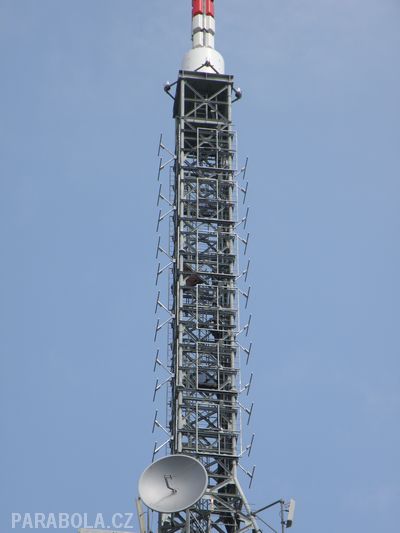

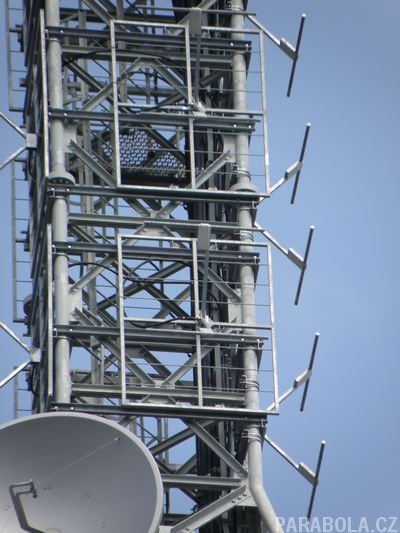

Detail VKV antén Kathrein.

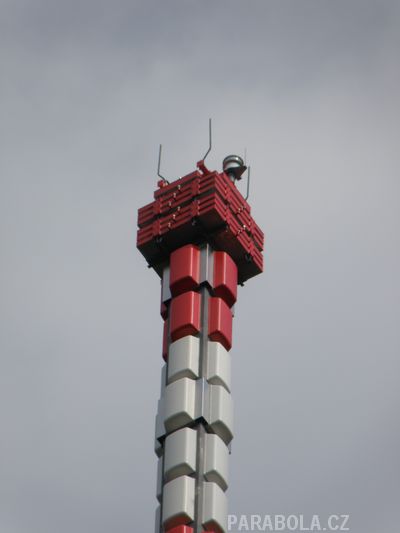

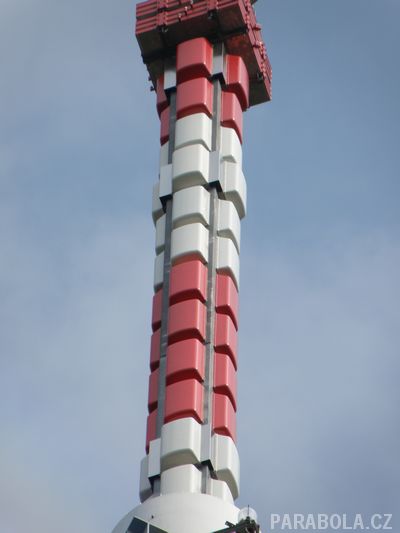

Nad VKV systémem je umístěn všesměrový UHF systém, tvořený 48 rakvičkami ve 12 patrech nad sebou. S UHF systémem dosahuje vysílač výšku přes sto metrů.

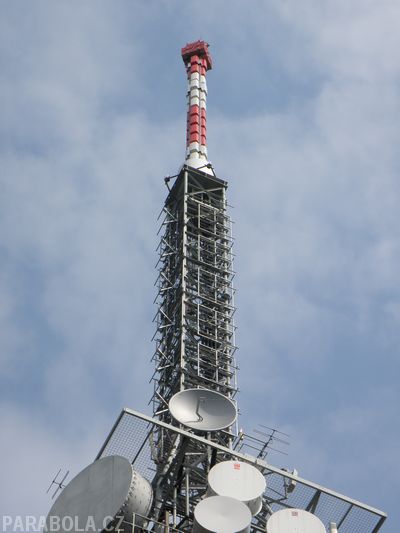

Úplně nahoře je umístěna zátěž pro tlumení kmitů.




Snímek z roku 2007, na stožáru vidíte ještě staré VKV antény i UHF tubus.
Z vysílače Votice zpočátku vysílal analogově program ČT1 na kanále K30, o rok později s k němu připojil na K56 program ČT2. V roce 2009 bylo analogové vysílání z Mezivrat ukončeno.

Start vysílání v normě DVB-T se datuje k dubnu roku 2009, tehdy se začal z vysílače Votice/Mezivrata šířit signál druhého Multiplexu na K41, v srpnu 2009 se k němu přidal
Multiplex České Televize na K53.

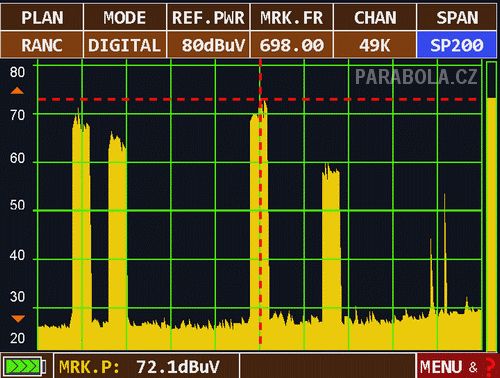

Na spektru jsou jsou vidět v pořadí zleva: MUX2 Kleť, MUX2 Votice/K41/, MUX1 Kleť/kursor/, MUX1 Votice/K53/ a úplně na pravo je analogová Prima K59 z Javořice. Měřeno na velké síto VATEN v okolí Č.B.




Oba Multiplexy vysílají v jednofrekvenční síti SFN
s vysílačem Cukrák/Jíloviště, třetí Multiplex bohužel z Votic nevysílá.

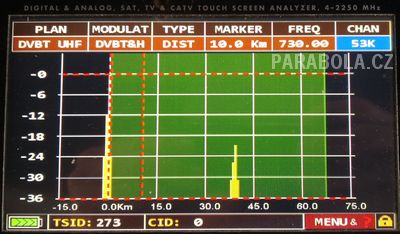

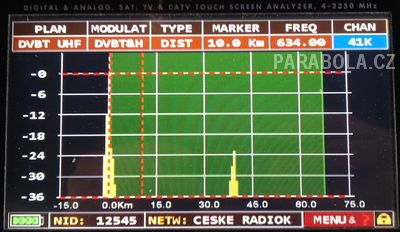

Screen Impulsní odezvy – Silný impuls patří signálu z Mezivrat, druhý slabší pochází z vysílače Cukrák/Jíloviště. Měřeno poblíž Tábora.

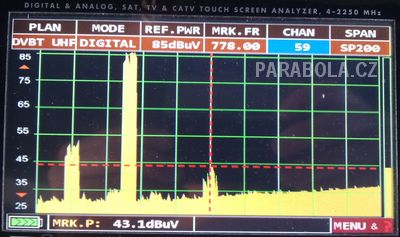

K59 Cukrák a vlevo K53 SFN MUX1 /Votice-Cukrák/. Měřeno na LP45 na Táborsku.

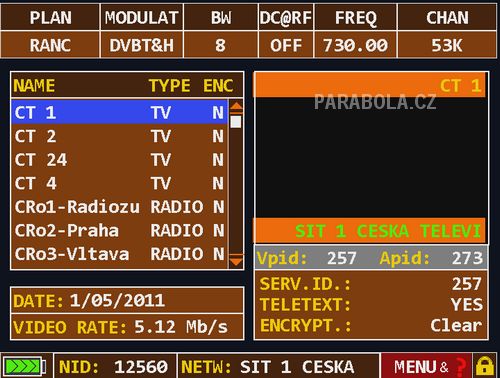

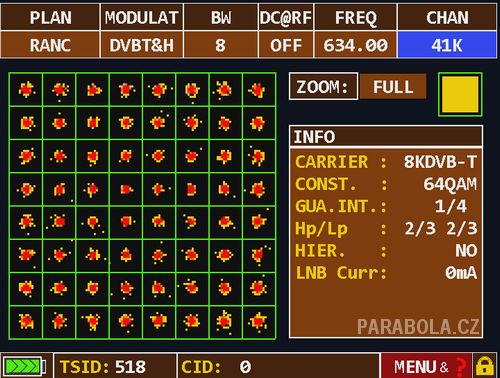

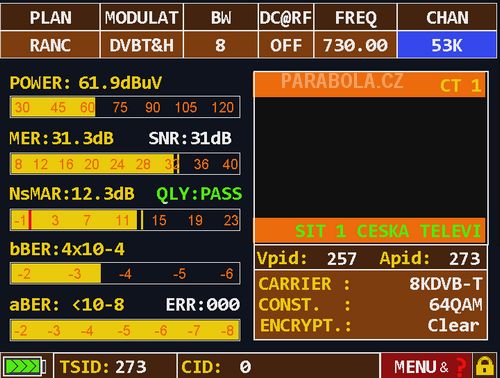

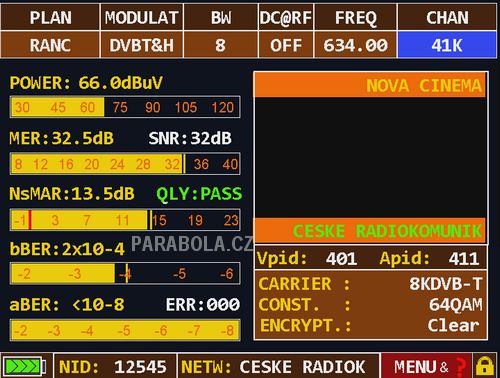

Parametry obou „votických“ multiplexů na účatnické zásuvce.
Instalace poblíž Českých Budějovic.




Osobně používám v domácím rozvodu pro sledování programů z prvních dvou českých multiplexů právě signál z votického vysílače.
Pro dokreslení dodávám, že ve standartní zástavbě, 10km západně od Českých Budějovic, v nadmořské výšce 410 metrů, nadetekuji v pasivním režimu na dlouhé anténě EmmeEsse 58dBuV.
Digitální parametry jsou vynikající, na účastnických zásuvkách je hodnota modulační chybovosti MER v rozsahu 30-33dB, chybovost BER před Viterbiho opravným obvodem se pohybuje stabilně v řádu x10E-4.




Podle mého názoru to je velká škoda, jelikož Mezivrata je vynikající kóta, DVB-T signál je zde vysílán pouze výkonem 32kW ERP, i tak je příjem signálu je možný například v okolí Českých Budějovic.
Přitom oficiální mapa pokrytí Českých Radiokomunikací má v mé lokalitě už dávno hluché místo.

http://www.digistranky.cz/cs/download/dvb-t/mux1/votice.gif

DVB-T vysílání z vysílače Votice/Mezivrata

Kanál	Název	ERP	Polarizace	Provozovatel
K41	MUX2	32kW	Horizontal	České Radiokomunikace
K53	MUX1	32kW	Horizontal	Česká Televize

To samé a v mnohem širším pojetí platí o zdejším VKV vysílání. Všech pět rozhlasových stanic naladíte až na Lipně. V místech, kde vám bude u jezera vypadávat příjem VKV z Kletě, téměž vždy signál z Votic bude celkem solidně hrát.
VKV systém na Kleti je svoji vyzařovací charakteristikou směrován do vnitrozemí.
V roce 1994 začalo z Mezivrat vysílat pražské Radio VOX na středočeské frekvenci 95 MHz, za kterým stál legendární český hudební skladatel Karel Svoboda.

VKV vysílání z vysílače Votice/Mezivrata

Kmitočet	Stanice	ERP	Polarizace
93,1MHz	ČRo 1 - Radiožurnál	93kW	Horizontal
95,0MHz	Rádio Blaník	93kW	Horizontal
97,7MHz	Kiss Jižní Čechy	47kW	Horizontal
103,2MHz	ČRo 2 - Praha	93kW	Horizontal
105,5MHz	Radio Evropa 2	93kW	Horizontal

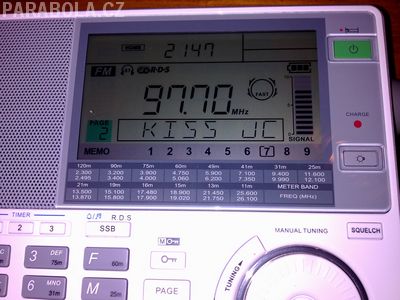

Na vysílači Votice/Mezivrata využívá středočeskou frekvenci 97,7MHz i českobudějovické
komerční rádio KISS Jižní Čechy.




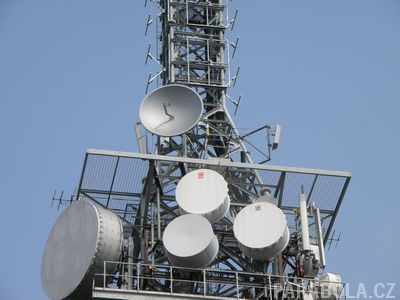

Přenos MPX signálu rádia KISS Jižní Čechy je řešen radioreléovým spojem:
Vysílací studio České Budějovice - vysílač Kleť - vysílač Mezivrata.






Oba anténní systémy na vysílači Mezivrata jsou z produkce německé firmy Kathrein a jsou poměrně nové/UHF 2009, VKV 2010/.




Signál z tohoto středočeského vysílače se šíří velmi dobře do svého okolí a to není stožár v nijak závratné nadmořské výšce /713m/.
Je opravdu škoda, že se z Mezivrat nevysílá také třetí Multiplex. Bez ohledu na to, že třetí Multiplex v současné době řeší mnohem zásadnější problém, než je absence na vysílači Mezivrata…

Tolik o středočeském vysílači Votice/Mezivrata.
