Příjem 16APSK z hlavního satelitu Astry
| Tisk
Hlavní evropský satelitní systém Astra nabízí pro lovce neobvyklých distribučních signálů možnost naladit televizní vysílání v modulaci 16APK. Takové vysílání mohl doposud naladit z jiných, méně běžných satelitů.
Letos v srpnu byl na pozici 19,2°E znovu zaktivován transpondér na kmitočtu 11,817 GHz, který v minulosti sloužil pro potřeby pay-tv platformy CANAL+ France. Tentokrát je transpondér využíván pro distribuční účely.

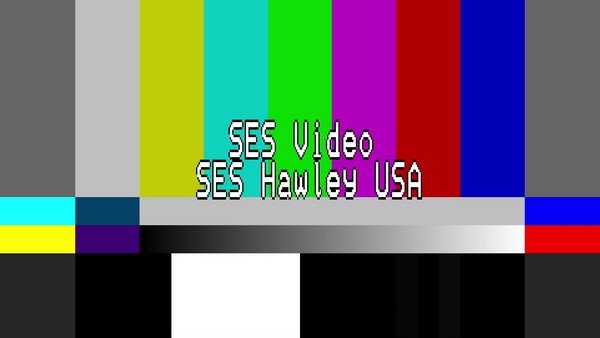

▲ Obr č. 1 - Příjem test karty NFL v době volného vysílání
Odpovídají tomu i technické parametry samotného multiplexu. Symbolová rychlost (SR) je nezvykle vysoká 31428 ksymb/s, FEC 4/5, norma je DVB-S2 a zvolená modulace je 16APSK. V kombinaci těchto parametrů dosahuje transpondér úctyhodné kapacity 100,14 Mbit/s.
Multiplex obsahuje obvykle až pět programových pozic NFL Service 1 až 5. Jejich počet se ale v průběhu času mění. Někdy dochází i k výměně programových pozic za jiné. Z důvodu distribuce jiných přenosů.

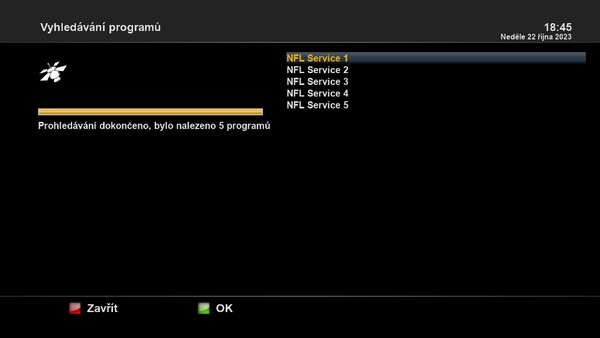

▲ Obr č. 2 - Naladění NFL pozic na přijímači
Programové pozice NFL vysílají přenosy a pořady z americké fotbalové NFL (National Fottball League). V době startu přenosového multiplexu byly kanály šířeny volně ( FTA) a příjem byl tedy možný bez jakéhokoliv karty a předplatného. Nedlouho po spuštění bylo vysílání zakódováno systémem BISS (CAID 2600). Skončila tím možnost příjmu zajímavého obsahu pro individuální příjem, neskončila ale tím příležitost otestovat své set top boxy či televizory, zda jejich přijímací zařízení podporuje příjem modulace 16APSK.
Podpora modulace 16APSK není u přijímačů automatická. Ne každé zařízení ji tedy podporuje.

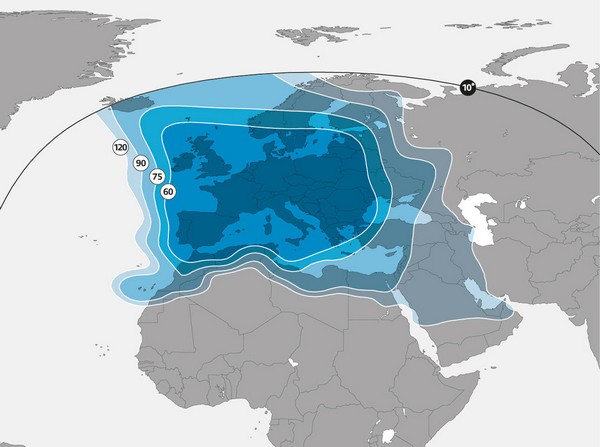

▲ Obr č. 3 - Footprint satelitu Astra 1M (foto: SES)
Druhou překážkou je velikost přijímací antény. Ačkoliv pro příjem transpondérů ze satelitů Astra na pozici 19,2°E je možný ve střední Evropě s parabolami od průměru cca 60 cm, neplatí to pro modulaci 16APSK v kombinaci se zvoleným FEC - v tomto konkrétním případě 4/5. Pro úspěšný příjem je nutný C/N alespoň 11 dB. Pro srovnání: starší DVB-S multiplex s FEC 3/4 vyžaduje signál od 5,5 dB, DVB-S2 platforma s FEC 2/3 potřebuje C/N od 6,6 dB.
Dalšími možnými překážkami v úspěšném naladění paketu je relativně vysoká symbol rate a především celková kapacita multiplexu.
Pod tímto článkem uvítáme zkušenosti našich čtenářů s příjmem (naladěním) uvedeného vysílání.
satelit: Astra 1M (19,2°E)
frekvence: 11,817 GHz
polarizace: vertikální
SR (symbol rate): 31428
FEC: 4/5
norma: DVB-S2
modulace: 16APSK
obvykle šířené programové pozice:
NFL Service 1.
service ID: 1
video PID: 1001
audio PIDy: 1002 (MPEG), 1003 (MPEG), 1003 (MPEG), 1004 (MPEG)
CA systém: žádný/BIS (CAID 2600)
NFL Service 2.
service ID: 2
video PID: 2001
audio PIDy: 2002 (MPEG), 2003 (MPEG), 2003 (MPEG), 2004 (MPEG)
CA systém: žádný/BIS (CAID 2600)
NFL Service 3.
service ID: 3
video PID: 3001
audio PIDy: 3002 (MPEG), 3003 (MPEG), 3003 (MPEG), 3004 (MPEG)
CA systém: žádný/BIS (CAID 2600)
NFL Service 4.
service ID: 4
video PID: 4001
audio PIDy: 4002 (MPEG), 4003 (MPEG), 4003 (MPEG), 4004 (MPEG)
CA systém: žádný/BIS (CAID 2600)
NFL Service 5.
service ID: 5
video PID: 5001
audio PIDy: 5002 (MPEG), 5003 (MPEG), 5003 (MPEG), 5004 (MPEG)
CA systém: žádný/BIS (CAID 2600)
Martin Vyleťal
