Síť Ethernet obsluhuje výkonný čip známého a spolehlivého výrobce, takže při připojení se nevyskytnul žádná problém a spojení a mým switchem bylo okamžitě navázáni na rychlosti 100Mb/Full Duplex - automatické rozpoznání také funguje bez zaváhání. Počítačová síť bude základním stavebním kamenem pro všechny, kdo chtějí tento přístroj využívat naplno a bez ní a její správném zapojení a konfigurace se už jen málokdo obejde.

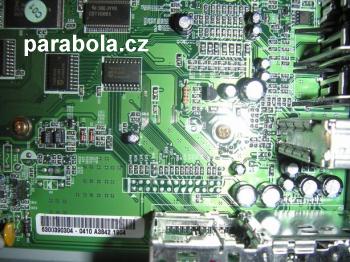

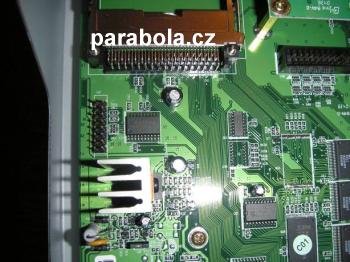

Za CI konektorem je umístěno připojení, o jehož významu mohu zatím jen polemizovat, k čemu slouží, ale připomíná mi J-TAG připojení na přímou opravu obsahu Flash EEPROM v případě poruchy či nevhodné manipulace s RS-232 rozhraním přijímače. V blízkosti je ještě jeden neosazený prostor, připomínající chybějící konektor - jeho význam je stejně záhadný, ale jistě by mi zkušení hardweráři dokázali poradit. Za hlavním demodulátorem je umístěna samolepka s čárovým kódem a výrobním číslem přijímače.

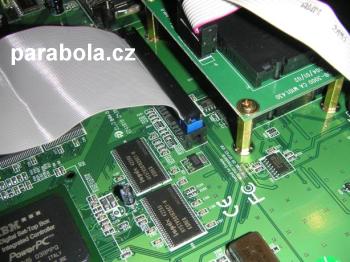

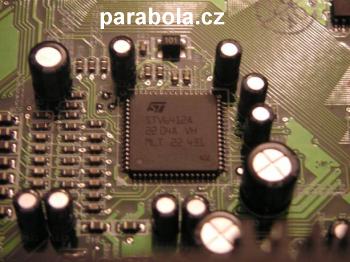

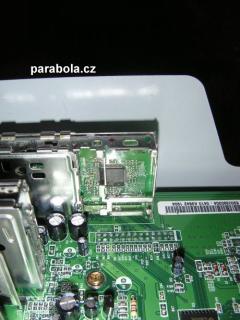

Samotný demodulátor je nové konstrukce a dokonce můžete z bočního pohledu uvidět jeho hlavní procesorovou část. O ovládání video části přijímače se stará známý obvod, se kterým nejsou problémy a jehož výhody se dají naplno využít - obraz je i díky němu čistý, krystalický bez chyt, rušení a přeslechů.

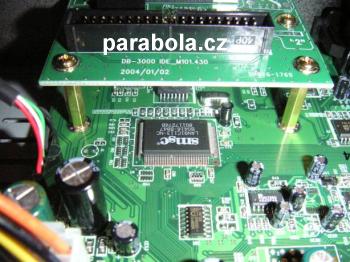

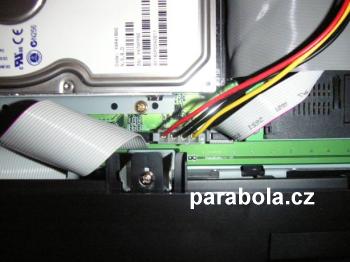

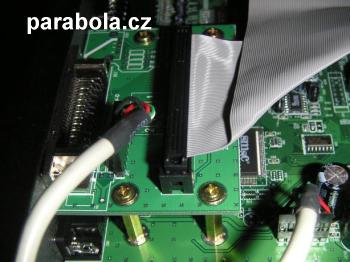

Když už máme přístroj rozšroubovaný, ukážeme si instalaci a připojení HDD - všechny potřebné komponenty jsou součástí dodávky, takže nám stačí samotný disk - v mém případě je to osvědčený výrobce nízko-příkonových a tichých disků Maxtor a jeho model se 160GB. Nejprve odpojíme IDE kabel a zapamatujeme si, že jeho modrý konektor patří do základní desky a černý do zařízení včetně HDD. (na druhém obrázku je vidět i připojení USB ze základní desky na externí konektor - jistě nějací koumáci přijdou na to, jak připojit USB u bez "dračího ocasu", bez dokumentace to zatím nedoporučuji, mohlo by dojít k nevratným poškozením celého přijímače, neboť USB obsluhuje samotný procesor.

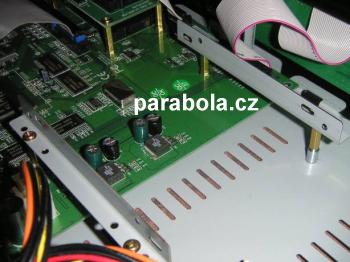

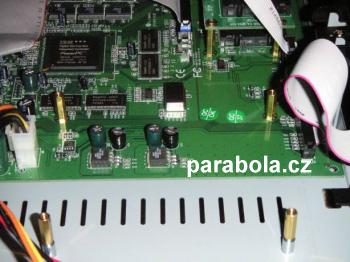

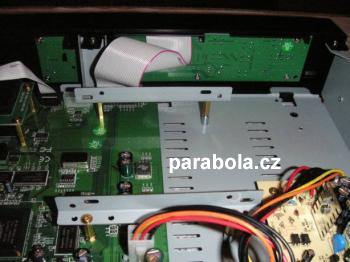

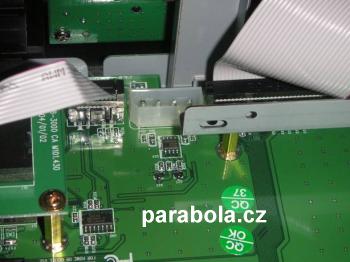

Odšroubujeme z distančních sloupků kolejničky pro uchycení HDD

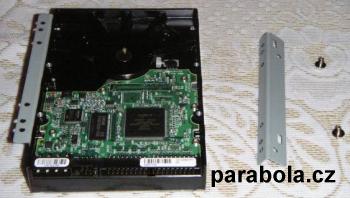

Pomocí přiložených šroubků připevníme kolejničky na disk (HDD nastavte jumperem na MASTER) a ten připevníme do přijímače zpět na distanční sloupky,

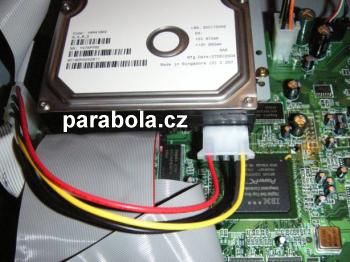

připojíme zpět datový kabel (modrý konec do základní desky!!!) a použijeme přiložený napájecí kabel, kterým přijedeme do HDD napájení. Vše se provádí normovanými konektory, u kterých je výstupky znemožněna obrácený montáž - to usnadní činnost i méně zkušeným montérům - já však doporučuji tento postup nechat na prodejci - tím neztratíte záruku a máte jistotu funkčnosti kompletu, neboť výrobce (a potažmo servis a prodejci) testují všechny části ještě před prodejem nebo přímo při něm.

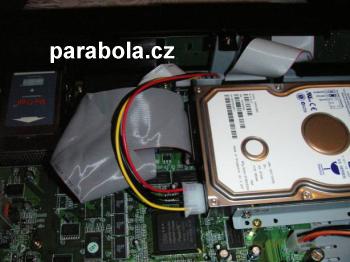

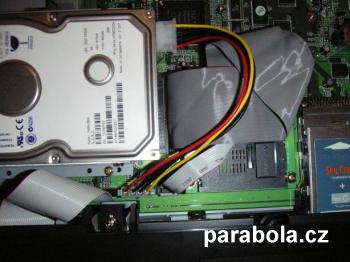

Konečná montáž může vypadat nějak následovně (vlevo je vidět můj funkční Sky Crypt CAM modul), můj testovaný HDD pracoval bez problémů a po první inicializaci nebyl problém s jeho kapacitou a přijímač mi nabídnul více jak 70 hodin záznamu (což se pochopitelně může výrazně lišit podle toho, jakou stanici - v závislosti na jejím datovém toku - budu nahrávat).

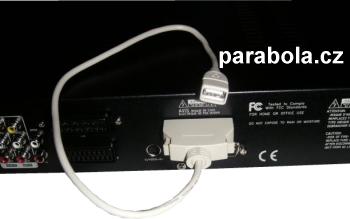

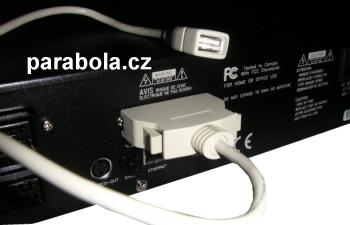

Přijímač jsem již mohl zakrytovat (4 šroubky na boku a snadné odejmutí víka se také počítá v dobru přijímače) a zapojit k němu všechny požadované vstupy a výstupy a zasunout do věže ostatních komponent, pak zapadnul jako ulitý. Připojení "dračího ocasu" je primitivní.

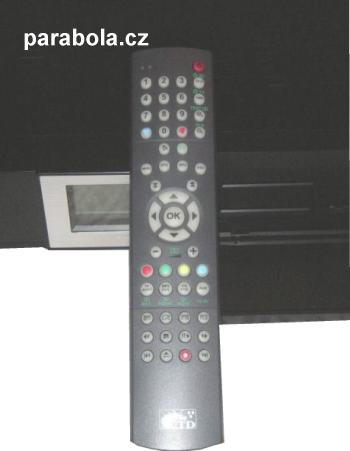

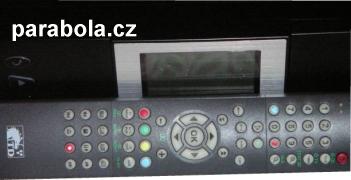

Stačilo už jen vzít do ruku příjemný dálkový ovladač a poprvé zapnout......



Co se stane při připojení 230V, jak postupovat při oživení a hlavně jak dodat železu aktivní život správným firmwarem, to je náplň dalších kapitol.

Ty budou brzy následovat, abych vám mohl popsat zkušenosti i praktické postupy. Jak si mnozí z vás jistě všimli, součástí balení není žádné CD ani tištěný manuál, příručka či návod. Tuto slabinu se budu snažit překonat, neboť jsem dostal od oficiálního zástupce výrobce exkluzivní práva na překlad příručky (120 stran) do českého jazyka – tak prosím o trpělivost, to také nějakou chvíli trvá. Všechny novinky se jistě dozvíte na Web stránkách Paraboly.cz, pro kterou EXKLUZIVNĚ připravuji všechny články. Na mých stránkách pak najdete ucelené a souhrnné informace a budu se snažit zapojit se i do významných česko-slovenských fór, uploadů a diskusí.

K.S. Ječný
