Tradiční výrobce hobby měřících přístrojů TRIMAX uvedl před nedávnem nový model pro nastavovaní satelitních antén.




Jedná se o model 6600+, který je vybaven tunerem DVB-S/S2 a jedním CI slotem.
Lze měřit signály v Ku a C pásmu. Přístroj s akumulátorem váží 0,6 kilogramu.




TRIMAX 6600 je napájen LI-ION akumulátorem s kapacitou1800mAh.




Přístroj má v příbalu textilní brašnu s průhlednými, či prodyšnými otvory, externí napájecí a dobíjecí adapter ze sítě 230V, adapter pro připojení k palubní síti automobilu 12V a kabel pro připojení analogových AV signálů a CD nosič s uživatelským manuálem a PC editorem a SW nástrojem pro provoz měřícího přístroje.

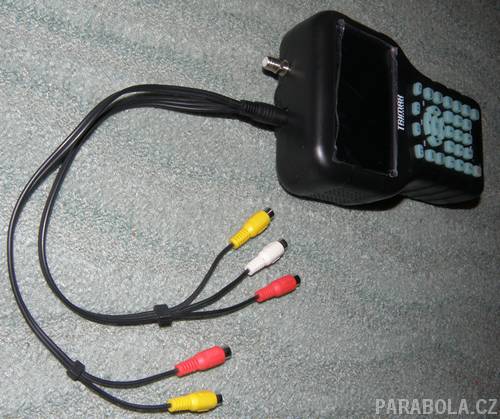

Kabel pro obousměrné propojení analogového videa CVBS a analogového audia.




Měřící vstup pro připojení LNB a analogového AV. Uprostřed je místo pro konektor BNC, který u vyššího modelu nabízí výstup dat ASI.

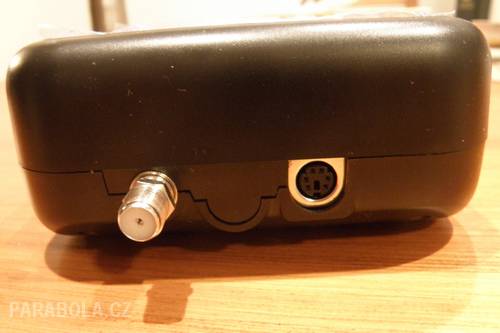

Vstupní měřící konektor je tradičně vybaven výměnnou F spojkou /mamka-mamka/.

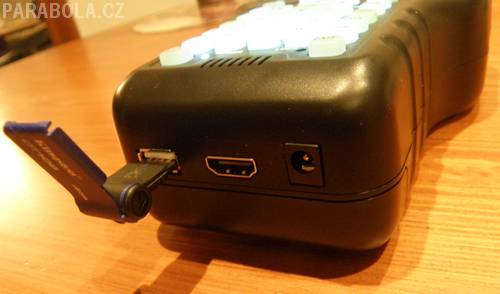

K propojení s externím zobrazovačem lze využít i HDMI konektor. Přístroj se dobíjí do plného nabití kolem třech hodin, proces dobíjení a plného nabití lze sladovat na vícebarevné LED diodě. USB konektor pro loading FW, settingu a multimediální funkce.




V případě kolapsu baterie na montáži lze práci dodělat s připojeným externím napáječem. Výdrž akumulátoru jsem vyzkoušel při práci s Quad LNB, který byl připojen přes programovatelné relátko, celkový odběr v horizontální polarizaci byl 250mA, s tímto odběrem pracoval testovaný Trimax nepřetržitě 24 minut, poté přístroj zahlásil stav vybité baterie, poté ještě pracoval 6 minut, pak se vypnul. Tento test byl prováděn po prvním nabíjecím cyklu tohoto aku-packu, lze tedy očekávat, že se časem jeho výdrž ještě o něco zvýší.
Veškeré měření lze sledovat na TFT displeji o úhlopříčce 11cm s poměrem stran 16:9.

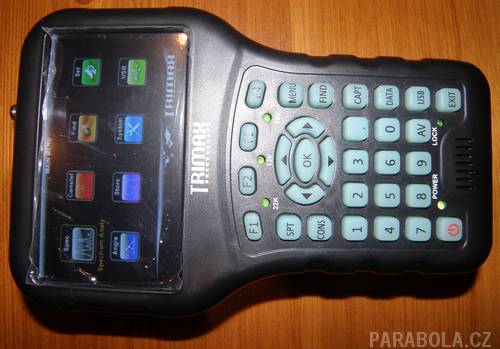

Přístroj je v plastové skříni tvaru T, je vybaven klávesnicí s masivními tlačítky, které mají poměrně vysoký zdvih a i při ovládání přes průhledný obal je přepínání poměrně pohodlné a přesné.

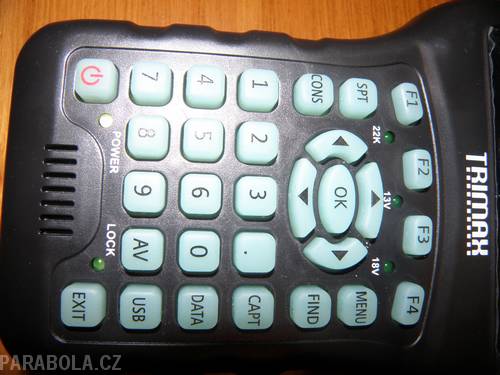

Klávesnice s masivními tlačítky a indikačními LED diodami.

Velmi šikovná jsou čtyři funkční tlačítka hned pod displejem, které mají v každém měřícím procesu jiný význam. Chod displeje za ostrého slunce jsem vyzkoušet v době testování nemohl, ale pro tento případ je připraven ochranný obal přístroje, ochranný kryt lze zafixovat tak, že tvoří jakýsi štít před slunečními paprsky.

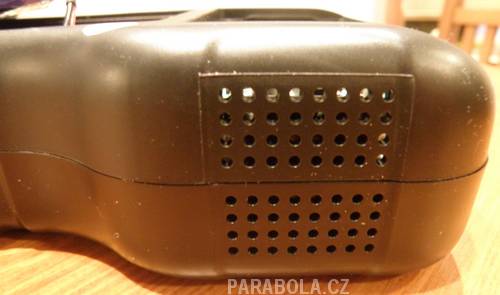

Větráček na boku přístroje je regulován na základě vnitřní teploty.

Přístroj má aktivní chlazení pomocí bočním větráčkem. Spínání větráčku je automatické v závislosti na vnitřní teplotě, chod větrání je poměrně hlučné, v případě potřeby je možné v základním MENU funkčním tlačítkem F3 větráček na chvilku zastavit.




U přístrojů této cenové kategorie /9 200 Kč/ se vlastně jedná o klasický stolní receiver v mobilním provedení. Stejné to je i v tomto případě, přesto si myslím, že některé funkce stojí za zmínku.




DVB-S2 transpondér Skylinku z Astry 3B

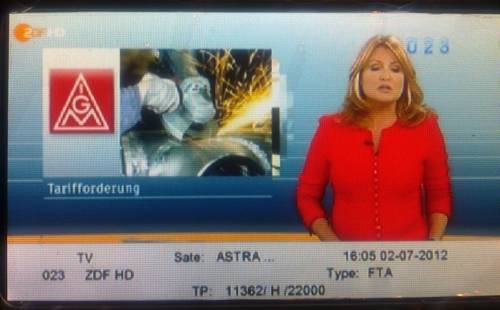

Už skutečnost, že tento strojek umí měřit DVB-S2 transpondéry je velmi chvályhodné. K dispozici je možnost náhledového okna MPEG2 i MPEG4, což znamená, že si
můžeme na obrazovce měřícího přístroje prohlédnout programy, které vysílají ve vysokém rozlišení.

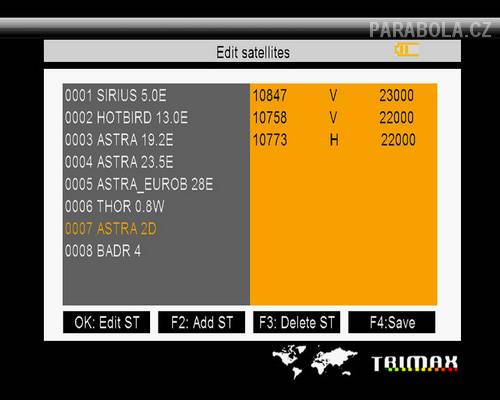

Seznam satelitů a transpondérů podle požadavků montéra není problém.

Přístroj má přednastaven v defaultním modu obsáhlý seznam družic s příslušnými transpondéry, já osobně jsem okamžitě všechny vymazal a vytvořil jsem si svůj stručný seznam družic a k nim paletu známých transpondérů.




Nastavení parametrů přijímací sestavy, jak je známe z klasického receiveru.

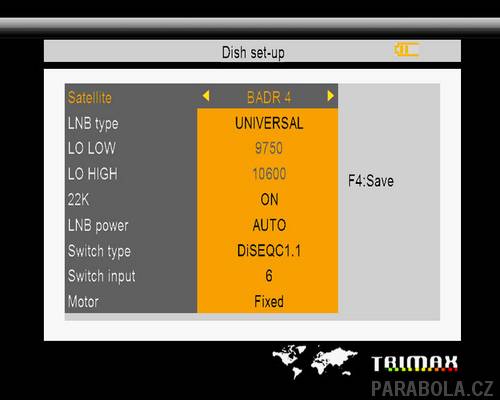

Přístroj generuje DiseqC povely v protokolech 1.0/4 porty/,nebo 1.1/16 portů/, vzájemná kombinace není možná. DiseqC lze ke každé družici uložit, stejně jako je tomu v receiveru, takže tím je práce o to rychlejší a pohodlnější. Otestoval jsem i přepínání v režimu DiseqC 1.1 na relátku EMP, přepínání je rychlé a spolehlivé. Přístroj podporuje i protokol DiseqC 1.2 pro ovládání motoru, včetně nastavení pomocí USALS.




Zachycený signál z Metropolitní Opery New York /Intelsat 10-02/

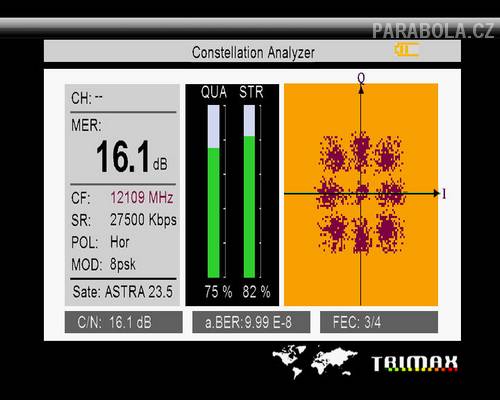

Další zajímavostí v této kategorii měřících přístrojů je zobrazování konstelačního diagramu použité modulace, či měření úrovně VF signálu v dB nad mikrovoltem.




Měřícím oknům dominují především mezi amatéry oblíbené bargrafy „teploměry“.

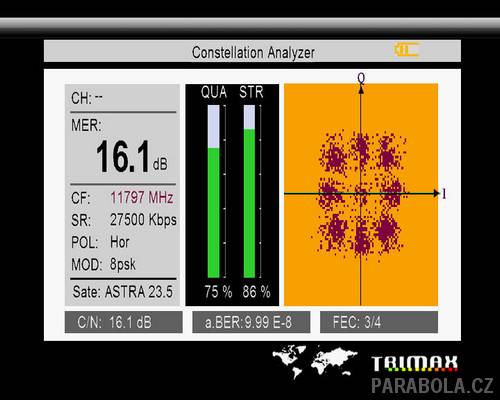

Konstelační diagram má menší nedostatek v grafice, v SW je nastavena pouze mřížka pro modulaci QPSK, takže zobrazení koncových bodů modulace 8PSK je stále s obyčejným křížem pro QPSK. To jistě lze napravit v dalším SW.

Montér má k dispozici hodnoty chybového poměru za opravnými obvody, diagnostiku nastavené dopředné ochrany signálu na vysílací straně. Přístroj uvádí i parametry C/N a MER, zde jsem si všiml, že oba údaje jsou v jakýkoliv okamžik shodné…I zde platí, že nastavujeme přijímací řetězec na maximální hodnoty.

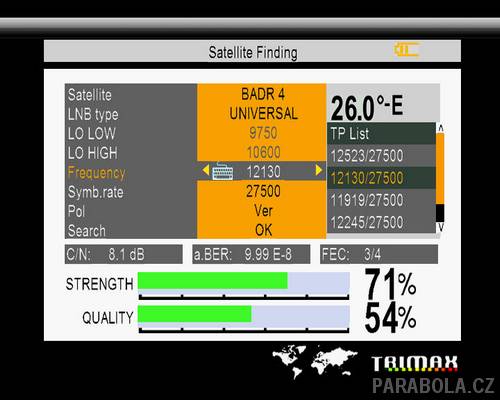

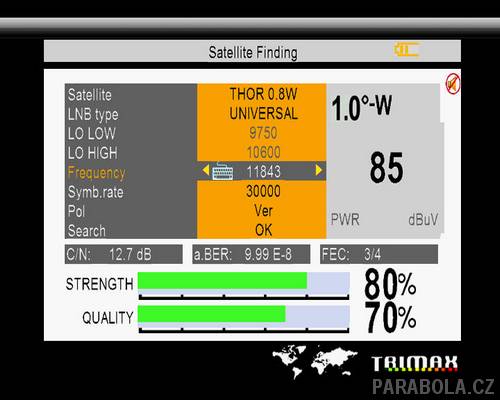

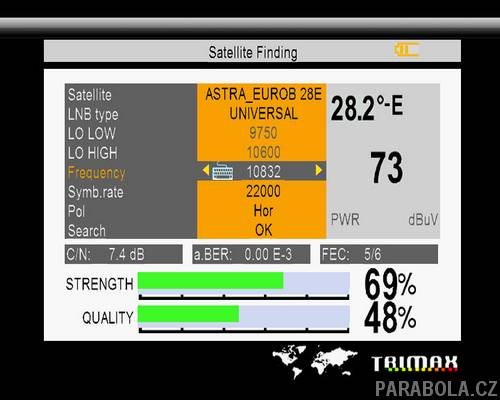

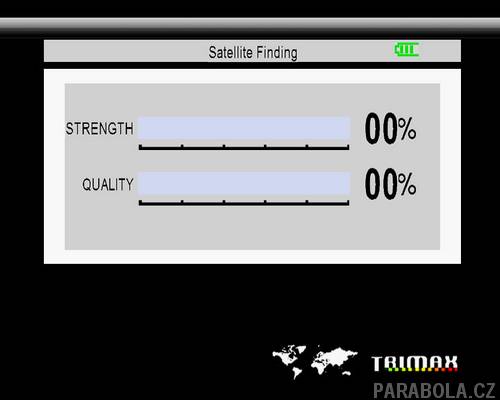

Základní okno pro vyhledávání požadované pozice s indikací NIT /viz 1,0°W/

Velmi šikovnou pomůckou při vyhledávání žádané družice je generování NIT tabulky z detekovaného signálu. Takže při nalezení jakéhokoliv signálu dostaneme na displeji informaci, z jaké družice právě přijímáme signál resp. kam musíme anténu ještě natočit atd. Podmínkou je pochopitelně skutečnost, že jsou NIT informace vysílány.




Na standardních pozicích 23, 19, 28, 13, 26, 9E, 1, 4W jsou vysílány NIT data spolehlivě.

Myslím si, že poskytované údaje a parametry poslouží k přesnému nastavení parabolické antény pro příjem TV vysílání v DVB. Především pro začínající montéry je to celkem přívětivé zařízení.

Jakýkoliv měřící průběh lze jednoduše uložit pomocí otisku obrazovky a uložením na připojené USB medium ve formátu JPEG. Všech snímky měření v tomto článku jsou prováděl právě touto technikou. Do interní paměti přístroje lze uložit 20 výsledků měření signálu ve formátu statistických údajů. Posléze je možné si tyto údaje vyvolat na obrazovku přístroje a opět vyfotit, nebo vyexportovat v souboru *.bin na USB medium.
V tomto souboru lze exportovat a zálohovat kompletní setting přístroje.

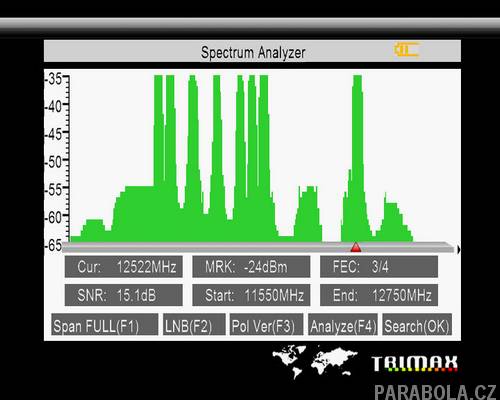

Přístroj je vybaven i spektrálním analyzérem, lze přepínat SPAN v několika rozsazích, z tohoto prostředí lze nastavovat pomocí čtyřech funkčních tlačítek nastavení LNB, polarizaci, lokální kmitočet oscilátoru v LNB, DiseqC porty atd. Trochu nešikovné je to s měřeným kmitočtem, ten máte uprostřed grafu jen v případě největšího SPANu, při jemnějším nastavení je měřený transpondér zobrazen úplně na levé straně a je vlastně rozpůlen vertikální rovinou grafu. Zkoušel jsem podle analyzéru vyhledat pozici 23,5E a při pohledu na průběh v pásmu vertikal/high a do místa, kde se objevuje průběh TP 12525 se tato pozice poměrně dobře pozná. I elevaci můžete nahrubo nastavit. Co na druhou stranu co chtít od spektrální analýzy měřícího přístroje pod 10000 Kč?

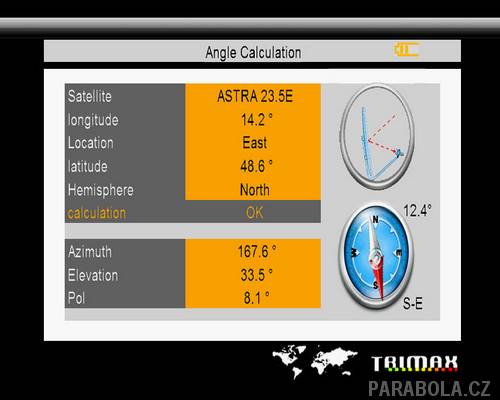

TRIMAX 6600+ poskytuje montérovi i utilitku pro výpočet elevačního a azimutového úhlu antény pro konkrétní družici z jakékoliv geografické polohy.








Trimax 6600+ rovněž disponuje jedním rozhraním CI pro vložení CAM modulu a posléze použití dekódovací karty.

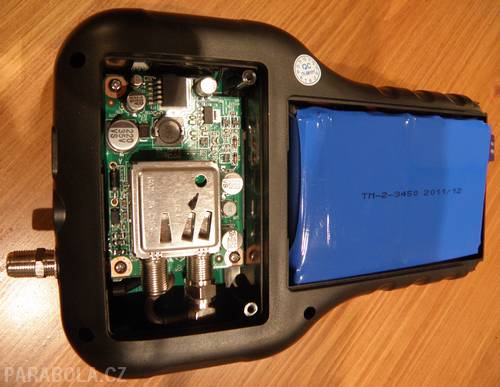

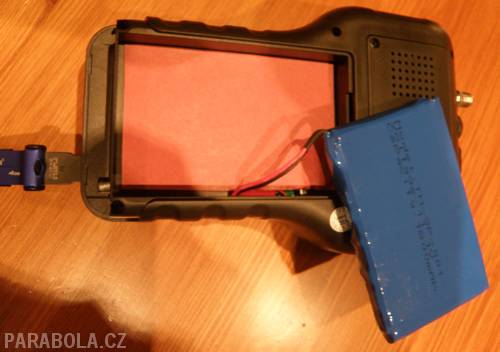

Vestavěný LI-ION aku-pack s kapacitou 1800mAh

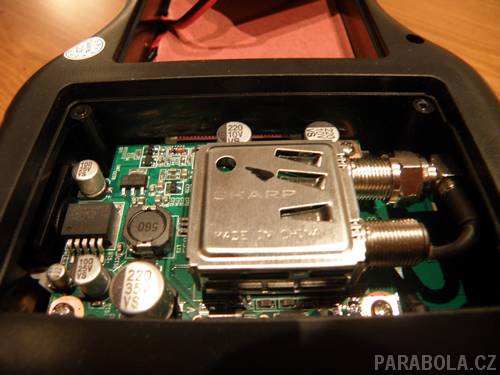

DVB-S/S2 tuner SHARP v měřícím přístroji TRIMAX 6600+

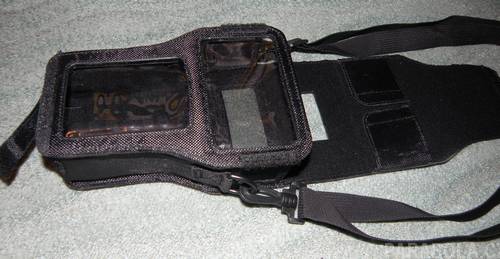

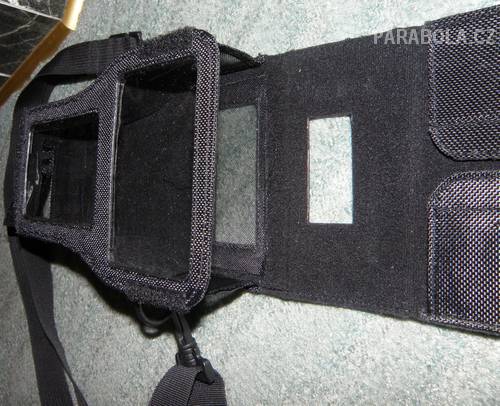

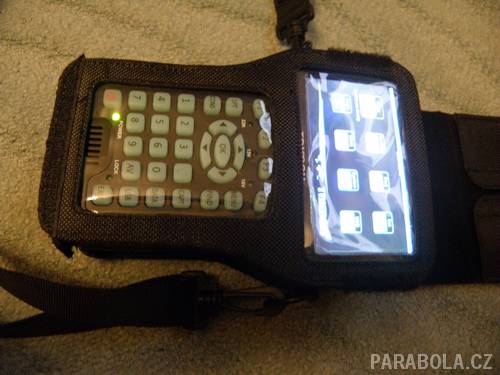

Ještě bych se zastavil u ochranného obalu. Jeho konstrukce je poměrně nepromyšlená, při práci u antény je logicky nutné odklopit horní kryt, ale v tom okamžiku není přístroj ve futrálu nijak fixován a klidně by vám mohl vypadnout, v lepším případě zůstane zavěšený na měřící šňůře za konvertor! Lze to vyřešit jistící šňůrou, kterou ukotvíme za oka popruhu.

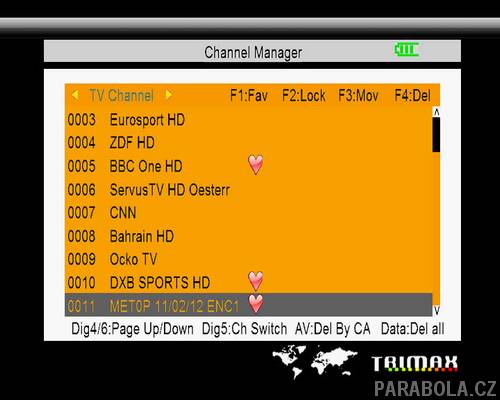

Editační okno pro práci s programy.

Poslední část recenze chci věnovat řekněme „multimediálním“ vlastnostem přístroje.

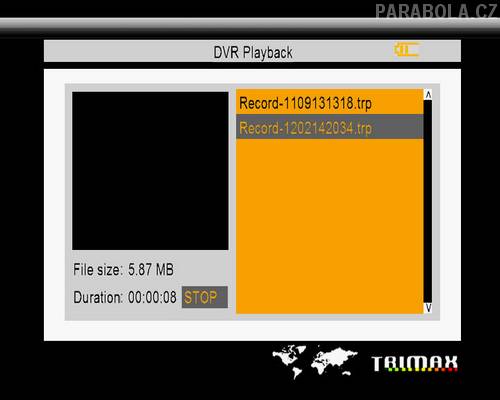

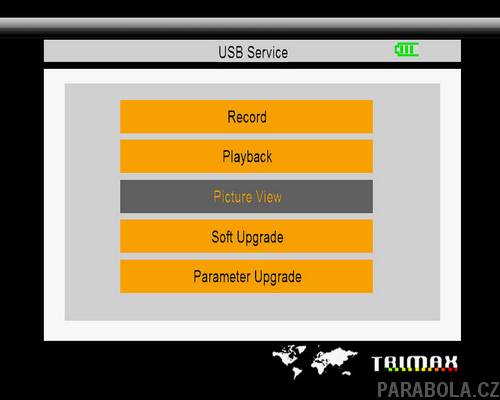

Přístroj umí z USB media přehrávat fotografie ve formátu JPEG, nabízí záznam a posléze přehrávání TV vysílání do souboru s příponou *.trp.







Někdy se hodí, si pro zajímavost uložit na montáži výsledek měření, či nějaký zajímavý
„úlovek“.

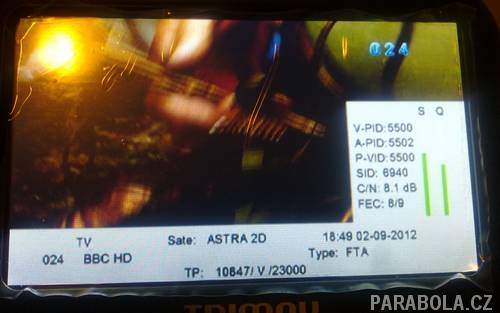

Příjem BBC HD z Astry 2D/28,2E/






Transpondér s programem ITV1 HD na Astře 1N, který se přesunul 14.2 z Astry 2D
Chybovost za Viterbim pod prahem QEF, měřeno na 60 cm anténě na Budějovicku.

Přístroj je určen pro běžné nastavení satelitní antény, své zájemce jistě najde v řadách začínajících montérů, nebo jako záložní měřák k dražším a unifikovanějším přístrojům.

K jeho kladu jistě patří možnost měřit DVB-S2 transpondéry. TRIMAX 6600+ k recenzi zapůjčila brněnská firma Olmisat, která má přístroj ve své nabídce.
