V roce 2010 jsem uveřejnil na serveru parabola.cz několik článků o měření antén a dvb-t signálu v Jihomoravském kraji. V té době digitalizace vrcholila a přinášela sebou i mnohá úskalí – např. sousední kanály DVB-T a analog, spouštění 2 multiplexu s často více než ročním odstupem od muxu 1, problémy v SFN sítích apod.... Již několikrát jsem se chystal na obdobné měření po vypnutí analogu. Času bylo málo a tak zůstávalo jen u plánu.

Teprve nedávno po jedné jednoduché montáži za obcí Letovice jsem s kolegou neodolal a vyrazil na kótu o nadm. výšce 527m na kopec u obce Vítějeves. Lákalo mě hlavně zkusit příjem polské TV z vysílače Klodzko Czarna Góra, jejichž signál jsem před časem naměřil i v Boskovicích při rozšiřování STA o MUX3 z Pradědu.

Při měření jsem použil širokopásmovou anténu BU119, jejíž parametry jsou dostatečně známé a byla i nezávisle změřená u pana Šťourače, přičemž se potvrdily parametry, udávané výrobcem. Jako měřicí přístroj jsem použil svůj Unaohm AP201T, který se mě při práci s DVB-T osvědčil více jak Televés H45. Omluvte kvalitu fotografií, je to focené jen mobilem.

Z českých vysílačů jsem předpokládal příjem Kojálu, Javořice, Krásné, samozřejmě Pradědu, očekával jsem i Trutnov a byl jsem zvědav, co dalšího půjde zachytit.

Ze zahraničí jsem čekal samozřejmě rakouské vysílače na kanálech 21/31 nebo 24/34, jejichž příjem je u nás poměrně běžný. Dále jsem byl zvědavý na výše zmíněný polský vysílač a samozřejmě jsem byl zvědavý na slovenský multiplex.

Předpoklad příjmu českých vysílačů byl správný. Praděd se všemi multiplexy ve výborných hodnotách v celém pásmu. Díky anténě BU119 jsem měl pěkně srovnané úrovně signálu na K36,51 i 53, vše kolem 56dBuV při cBER v řádu E-5.

Javořice byla o něco slabší – kanály 30, 33, 35 s úrovní kolem 46dBuV a cBER v řádu E-4, kanál 33 s o něco horšími parametry na kanále 33 – při stejné úrovni byla chybovost jen v řádu E-3. S tímto úkazem se setkávám i na Blanensku, ale tady jsem to přikládal rušení ze Zlína. Zde ovšem nevím, proč je kanál 33 s veřejnoprávním multiplexem také znatelně horší.

Příjem z Kojálu byl při úrovních kolem 50-55dBuV a chybovosti v řádu E-3 také relativně bezproblémový. Poměrně vysokou chybovost přisuzuji SFN síti (výskyt více vysílačů byl měřitelný). Kanál 40 ovšem měl propady v cBER až pod 4E-2 a důvod byl jasný – Trutnov Černá Hora na stejném kanále s jiným multiplexem. Prostě starý známý problém v této ale i jiné lokalitě.

Z vysílače Pardubice Krásné jsme naměřili jen signál na kanále 39 s parametry - úroveň 46dBuV a cBER 3,7E-3, na kanále 32 a 34 (MUX 1 a 3) jsme neměli ani náznak signálu. U Kanálu 34 jsem to víceméně očekával (výkon je „jen“ 10kW) ale nenaměření signálu n K32 mě překvapilo.

Přijímatelný byl i signál z Ostravy na kanále 54 s parametry cBER 8E-3 a úrovní 38dBuV.

Při měření českých vysílačů jsme narazili na dva signály, které jsme neočekávali. Jedním z nich byl signál na kanále 48 – ovšem jen velmi slabý náznak signálu s úrovní pod 27dBuV. Anténa byla směrovaná pro nejsilnější signál přibližně na Žďár nad Sázavou. Nenašel jsem, o co by mohlo jít, vzhledem k velmi slabému signálu se nedařil obsah muxu naskenovat.

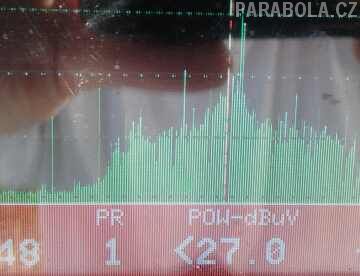

Spektrum na kanále 48:

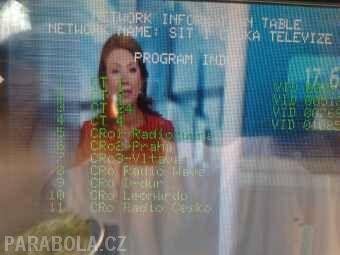

Další překvapení byl signál na kanále 43. Úroveň byla jen kolem 33dBuV a obsah muxu se podařilo naskenovat – jednalo se o veřejnoprávní multiplex ČT.




Při odkládání antény jsme ji pootočili a úroveň se začala zvyšovat. Otočili jsme ji do vertikální polarizace a objevil se krásný OFDM signál s vynikajícími parametry DVB-T signálu. To bylo docela překvapení, zcela evidentně jde o nějaký dokrývač.

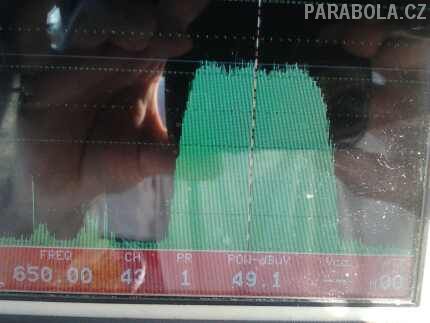

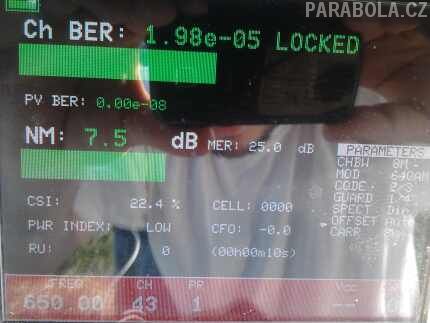

Parametry signálu na kanále 43 po otočení antény do vertikální polarizace:

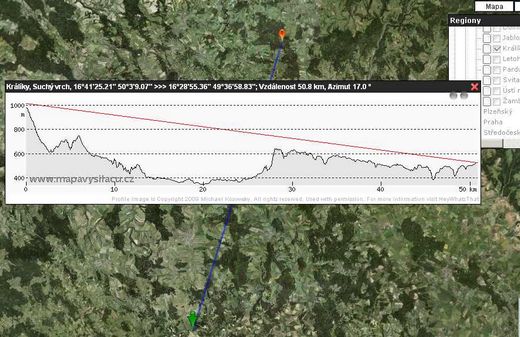

Dle serveru mapavysilacu.cz by mohlo jit o vysílač Králíky, Suchý vrch s výkonem pouhých 50W. Jde o vzdálenost 50km a i při minimálním výkonu vysílače je příjem exceletní. Nadm.výška vysílače a příhodný terénní profil dělá své:




Příjem Kojálu, resp. jeho muxu 2 opět úspěšně likvidoval Trutnov, zkusili jsme proto i příjem tohoto vysílače. Kanály 40,60 a 61 hrály velmi slušně, dokonce navzdory vzdálenosti byl příjem MUXu 1 na kanále 40 stabilní a méně problémový jak příjem z Kojálu!

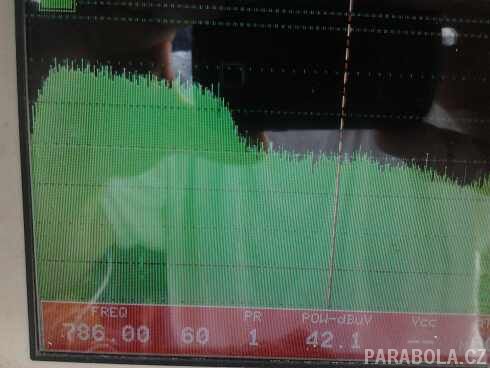

Pohled na spektrum kolem kanálu 60:




Nejedná se o šum zesilovače, ale o OFDM signály na 3 sousedních kanálech – Kanál 59 patří Kojálu, kanál 60 a 61 vysílači Trutnov. Anténa je namířená na Kojál – všimněte si, jak silný je signál Trutnova na anténu namířenou na druhou stranu.

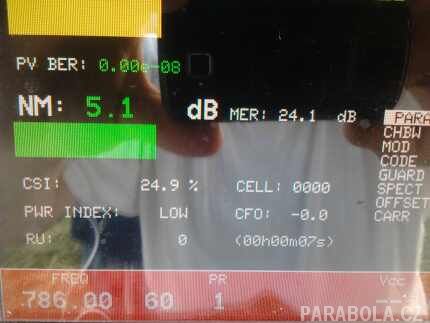

Digitální parametry kanálu 60 (obdobně i na kanále 61):




Parametry kanálu 40 byly horší – cBER jen 4,7E-3. Důvodem je samozřejmě Kojál na stejném kanále. Porovnejte úrovně Kojálu a Trutnova při výrazně odlišné vzdálenosti obou vysílačů.

Pojďme na zahraniční stanice:

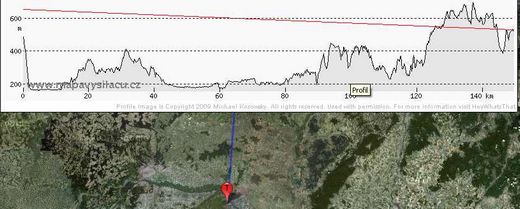

Překvapením byla nulová možnost příjmu rakouských vysílačů na všech kanálech. Důvodem je nepříznivý terénní profil těsně před místem příjmu, zjištěný následně z mapy vysílačů:

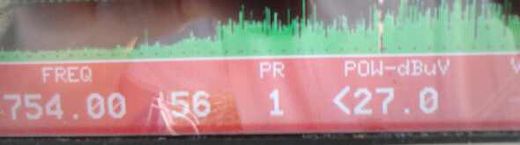

Samozřejmě jsme zkusili slovenské vysílače, jediný slabý naznak signálu byl na kanále 56 z vysílače Velká Javorina. Signál byl velmi slabý, v podstatě jen slabý naznak signálu:

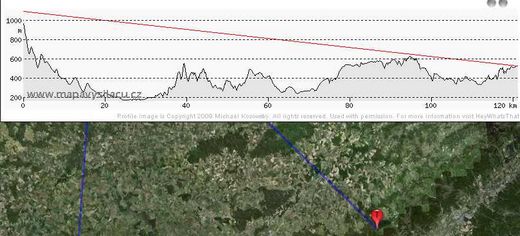

Terénní profil celkem vychází:




Myslím že s lepší anténou, doplněnou odpovídajícím předzesilovačem by se dal signál i zpracovávat. Příjem by byl ovšem na hraně použitelnosti – typický dálkový příjem.

Zatím to tedy vypadá, že v této lokalitě je přeshraniční příjem DVB-T nemožný. Poslední z našich sousedů – Polsko je ovšem výjimka. Dle nedávného naměřeného signálu v jiné lokalitě jsem zkusil příjem na kanálu 55 a 58. Signál tohoto polského vysílače byl velmi slušný.

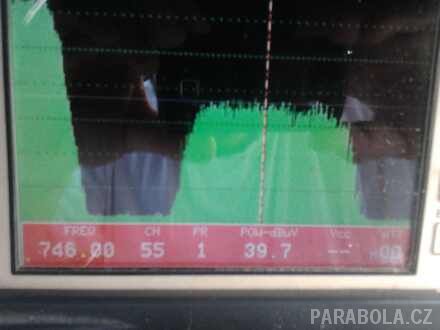

Kanál 55:




Celkem slušná úroveň vysílače dává naději na příjem:

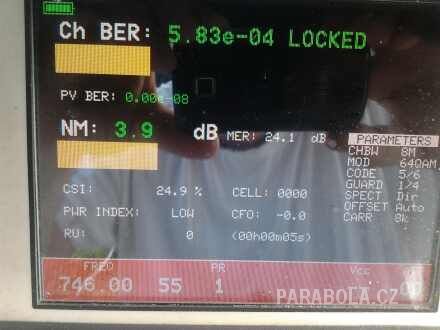

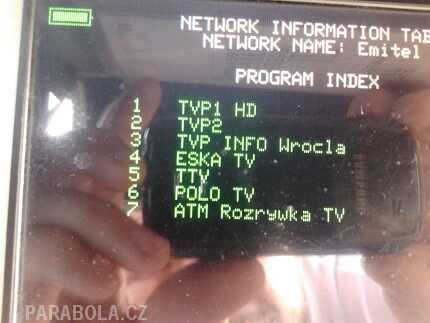

I naměřené parametry DVB-T signálu jsou velice slušné, naskenování multiplexu bylo snadné. Obsah muxu na kanále 55 je následující:

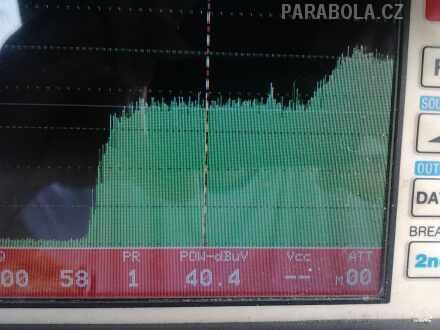

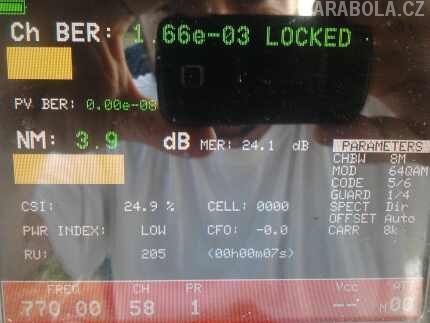

Druhý multiplex na kanále 58 je na tom podobně:

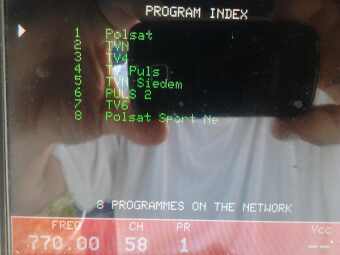

A pro úplnost i obsah tohoto multiplexu:






Po doplnění antény vhodným předzesilovačem, případně navíc použití vhodnější antény by příjem těchto multiplexů byl zcela bezproblémový a stabilní.

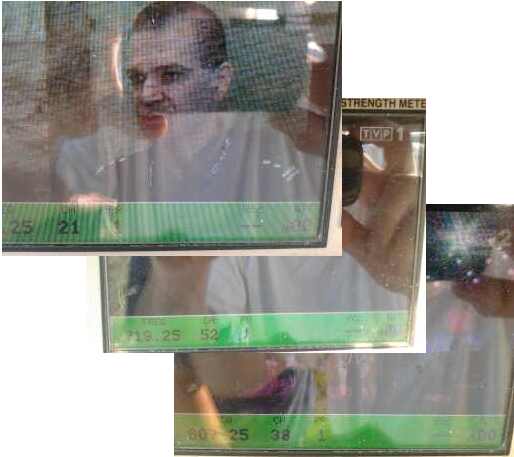

Při měření digitálního signálu jsem na třech kanálech naměřil i náznaky analogu. Šlo o poměrně slabé signály s nízkou úrovní a vše vesměs polské vysílače.




Takže tohle jsou poslední analogové signály z pozemních vysílačů – polská TVP1 na K52, TVP2 na kanále 38 a slabý signál na K21, název stanice se vzhledem v velmi nízké kvalitě nepodařilo identifikovat.

Tolik z mého posledního měření v terénu. Poslední dobou sleduji zvýšený zájem o DVB-T, zejména o slovenské a polské stanice. Uvidíme, nakolik rozšíření pozemního příjmu pomůže plánované zavádění servisního poplatku Skylinku. Myslím, že v mém regionu, s možností přijmu slovenských muxů dojde k úbytku zájemců o satelitní příjem.

Radomír Kovář
