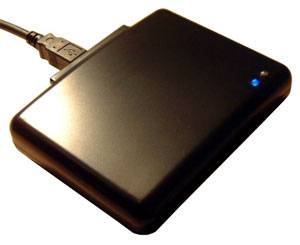

Programátor je již v originální slušivé krabičce a nepotřebuje další napájení, vše potřebné si bere z USB portu. Pokud je připojen, ale nepoužíván, spotřebuje pouze 0.06W (t.j. cca 500W za rok). Je kompatibilní se všemi USB standardy : 1.1, 1.2 i 2.0. Automaticky rozpozná a dokáže naprogramovat následující karty :

PIC karty	ATMEL karty
- Wafercard (16C84, 16F84, 16F84A)	+ Funcard/Funcard2 (AT90S8515 + 24C64)
+ Goldcard (16F84/16F84A + 24C16)	+ PrussianCard/Funcard3 (AT90S8515 + 24C128)
+Silvercard (16F876/16F877 + 24C64)	+ PrussianCard2/Funcard4 (AT90S8515 + 24C256)
- Greencard (16F876/16F877 + 24C128)	+ PrussianCard3/Funcard5 (AT90S8515 + 24C512)
+ Greencard2 (16F876/16F877 + 24C256)	+ PrussianCard4/Funcard6 (AT90S8515 + 24C1024)
- Bluecard (16F84A + 24C64)	- JupiterCard (AT90S2343 + 24C16)
- CanaryCard (16F628 + 24C16)	- JupiterCard2 (AT90S8535 + 24C64)
- EmeraldCard (16F628 + 24C64)	- FunCard ATmega161 (ATmega161 + 24C64)
- Singlepic (16F876, 16F627, 16F628)	+ FunCard ATmega163 (ATmega163 + 24C256)

U karet označených symbolem "+" jsem správnou funkci zkoušel osobně.

Pokud se v budoucnu objeví další typy karet, buď je SW rozpozná sám, nebo výrobce nové popisy implementuje do programovacího SW tak, aby tyto nové karty byly správně rozpoznány a naprogramovány.

Programátor je založen na 24 MHz RISC procesoru, který umožňuje rychlé a přesné programování. Vnitřní provedení je velmi kvalitní :

Pro srovnání uvádím rychlosti programování několika typu karet, rychlosti jsou pro plně obsazené paměti a procesory. V praxi se tak plně paměti nevyužívají a proto jsou časy ještě kratší :

Goldcard	12 sekund
Silvercard	58 sekund
JupiterCard	14 sekund
Funcard	48 sekund
FunCard ATmega161	50 sekund

SW se dá stáhnout zde : http://www.wbe.dk/files/infdisk.zip

Software pracuje pod Windows 98, Windows 2000, Windows ME a Windows XP.
Je vyvinut tak, aby sám automaticky poznal typ vložené karty. Tento algoritmus je navržen tak, aby program mohl detekovat v budoucnu i nové typy karet.

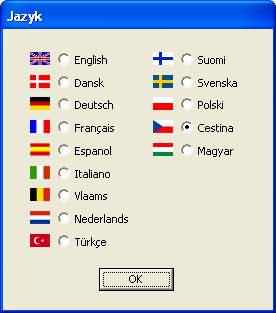

Jak postupovat při instalaci : stáhnete si výše uvedený ZIP soubor se vším potřebným SW a rozbalíte jej. Programátor připojíte přes USB kabel k počítači. Operační systém rozpozná, že bylo připojeno nové zařízení a zeptá se na umístění ovladačů. Zadáte složku, kde máte rozbalený výše zmíněný soubor. Operační systém sám nainstaluje zařízení a připraví jej k použití. Pak jen stačí spustit INFUSB.EXE. Při prvním spuštění se Vás zeptá, jakou jazykovou verzi chcete používat - je zde i čeština!!!

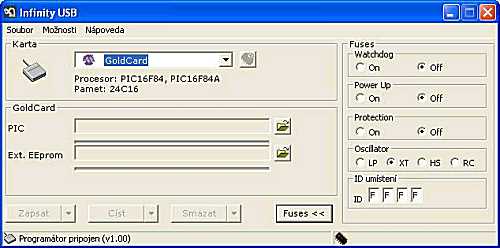

Pak se již otevře hlavní okno programu, které přehledně obslouží všechny potřebné funkce:

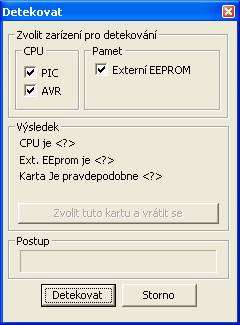

Vložíte Vaši kartu a máte několik možností : buď víte, jakou máte kartu a její typ se Vám objeví v popisu KARTA, pak můžete přikročit přímo k programování. Pokud se Vám správný typ karty nezobrazí, můžete si vybrat ze seznamu (pomocí rozbalení seznamu karet po kliknutí na šipku vedle názvu kartu) NEBO si typ karty nechat detekovat kliknutím na tlačítko s obvodem a otazníkem vpravo od názvu karty a objeví se dialog automatického rozpoznávání karet :

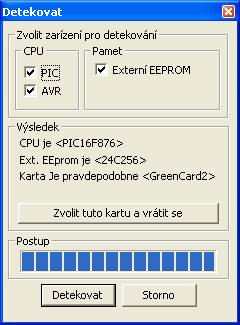

Stačí stisknout tlačítko "Detekovat" a programátor zjistí z karty všechny potřebné údaje, které vypíše v časti Výsledek. Pochopitelně, že musíme potvrdit, že při detekci může dojít ke ztrátě dat na kartě. Ještě se mi nestalo, aby se zmýlil. Pak stačí kliknout na tlačítko "Zvolit tuto kartu ..." a vrátíme se do hlavního okna se správně zvolenou kartou.

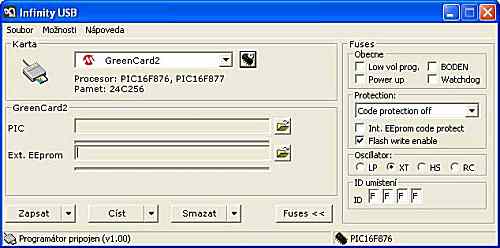

Nyní pomocí známé ikony otevřeme dialog na hledání příslušných souborů, které chceme do karty nahrát jako náplň procesoru a paměti. Spodní bar ukazuje zaplnění celkové volné kapacity příslušného prostoru. Další ikony, které se objeví po zvolení náplně, nabízí, že obsah můžeme buď uložit (hlavně u vyčtených obsahů), nebo upravovat. Pak stačí stisknout tlačítko "Zapsat" a zvolené náplně se zapíší do karty. Můžeme si ještě zvolit (pomocí šipky a nabídky pod příslušným tlačítkem), se kterou částí karty manipulovat. Příjemně mě překvapila volba smazat, kdy se nejen vymaže obsah paměti procesoru, ale i obsah celé externí paměti. Mazání doporučuji vždy před prvním použití nově pořízené karty. Některé zbytky informací mohou způsobit potíže při programování nebo následné funkčnosti.

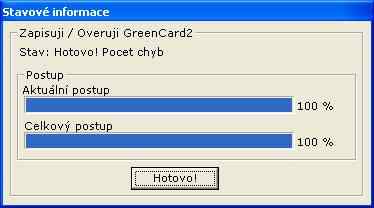

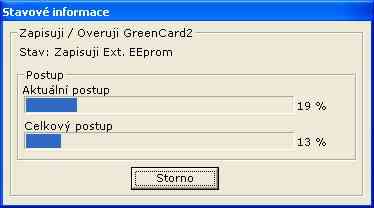

Program po sobě ihned kontroluje, co je v kartě zapsáno (verifikace) a k omylům prakticky nedochází. Veškerý průběh událostí se zobrazují v přehledném okně a výsledek je podpořen zvukovým signálem :




Celé ovládání je přehledné, intuitivní a jeho zvládnutí je otázkou pár minut. Také české prostředí včetně bublinkové nápovědy je velkým přínosem.

Programátor doporučuji všem, kdo velmi často programují větší množství karet. Časová úspora a komfort obsluhy je zde znát a vynaložené prostředky na pořízení tohoto programátoru se rychle vrátí. Kdo ale jednou za den až dva si přeprogramuje svoji FUN kartu, tomu stačí FUN programátor za zlomek ceny se stejnou funkcí.
Vhodný kabel pro připojení programátoru k USB portu je stejný jako při připojování USB tiskárny.

K.S.Ječný (www.jecny.cz), ekluzivně pro www.parabola.cz
