Nové transpondéry Skylinku z pohledu měření signálu
| Tisk
Na satelitu Astra 3B jsou v provozu nové transpondéry, které bude využívat společnost Canal+ Luxembourg (M7 Group), provozovatel česko-slovenské satelitní platformy Skylink. Nové kapacity zatím slouží k technickým testům před uvedením do komerčního provozu.
Ještě předtím, než budou pro DTH příjem na nových transpondérech poskytovány nové programy, můžeme na některých transpondérech naladit testovací pozice, které nejsou divákům zatím dostupné a také porovnat signál na měřícím přístroji.
Majitel Skylinku postupně uvedl do provozu tři transpondéry, z toho na dvou z nich se již vysílají testovací programové pozice. Třetí transpondér zatím žádné programové služby nešíří - divák na takovém transpondéru může jen detekovat signál.
První z nových transpondérů operátora Skylinku je na satelitu Astra 3B (23,5°E) frekvence 12,110 GHz, kterou již provozovatel využíval dříve.

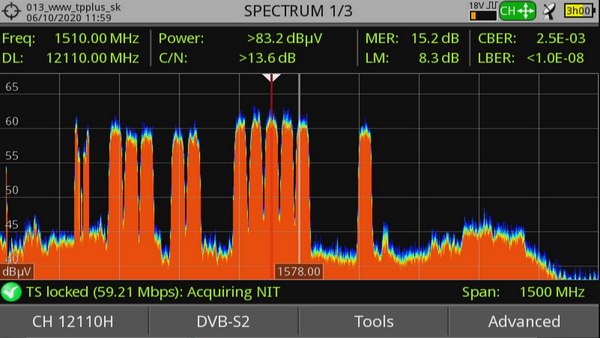

▲ Obr č. 1 - Skylink, frekvence 12,110 GHz, stav v pásmu 1500 MHz
Na obrázku č. 1 jsou signály v šířce pásma 1500 MHz v horizontální polarizaci kolem kmitočtu 12,110 GHz. Vertikální vínová linka označuje frekvenci 12,110 GHz, na které dosahuje MER hodnoty 15,2 dB a C/N přes 13,6 dB.

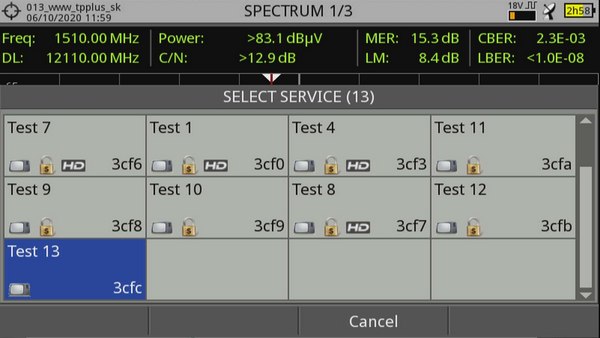

▲ Obr č. 2 - Skylink, frekvence 12,110 GHz, obsah multiplexu
Na druhém obrázku jsou znázorněny programové pozice, které se aktuálně v multiplexu na kmitočtu 12,110 GHz vysílají.

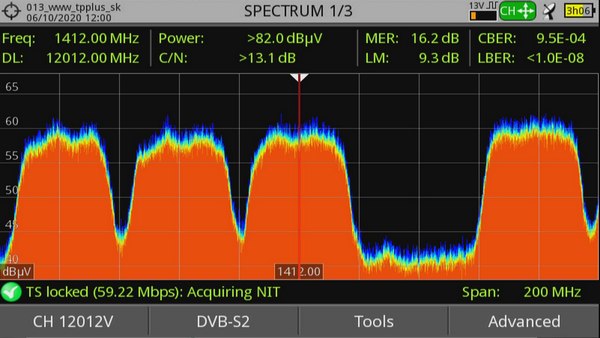

▲ Obr č. 3 - Skylink, frekvence 12,012 GHz, stav v pásmu 200 MHz
Podobně na třetím snímku je znázorněn stav kolem transpondéru s kmitočtem 12,012 GHz v šířce pásma 200 MHz. MER zde dosahuje lepší hodnoty 16,2 dB a C/N přes 13,1 dB.

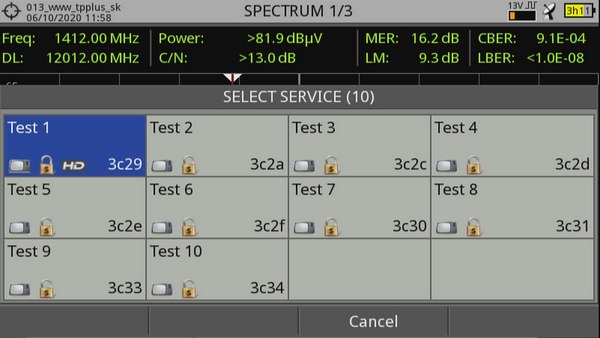

▲ Obr č. 4 - Skylink, frekvence 12,012 GHz, obsahu multiplexu
Čtvrtý snímek znázorňuje programové pozice na kmitočtu 12,012 GHz.

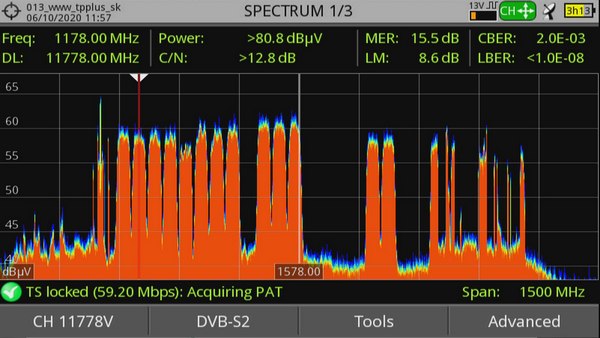

▲ Obr č. 5 - Skylink, frekvence 11,778 GHz, stav v pásmu 1500 MHz
Na pátém snímku je zobrazena frekvence 11,778 GHz v šířce pásma 1500 MHz. MER na této frekvenci je 15,5 dB a C/N je přes 12,8 dB.
Měření bylo provedeno v úterý 6. října 2020 v lokalitě Nové Zámky na parabole značky Mascom FE80 s monoblokem Silversky a koaxiálním kabelem s délkou 15 metrů. Na jiné parabole a LNB mohou být dosaženy odlišné výsledky. Výsledky měření webu parabola.cz poskytla společnost TPplus.sk. Děkujeme.
Měření ukazuje, že bezproblémový příjem nových transpondérů bude možný na parabolách malých rozměrů.
frekvence: 12,110 GHz
polarizace: horizontální
SR: 29900 ksymb/s
FEC: 2/3
norma: DVB-S2
modulace: 8PSK
satelit: Astra 3B (23,5°E)
frekvence: 12,012 GHz
polarizace: vertikální
SR: 29900 ksymb/s
FEC: 2/3
norma: DVB-S2
modulace: 8PSK
satelit: Astra 3B (23,5°E)
frekvence: 11,778 GHz
polarizace: vertikální
SR: 29900 ksymb/s
FEC: 2/3
norma: DVB-S2
modulace: 8PSK
redakce
