Při jednom servisu mikrovlnného spoje jsem provedl měření dostupných signálu na netypickém místě – 100m vysokém komíně. Když už jsem byl nucen vytáhnout tam spektrák, vzal jsem současně i malou anténu Alcad BU119 a protože se jednalo o poměrně krátký čas, neodolal jsem a provedl několik měření.
Některé výsledky byly docela zajímavé nebo si zaslouží podrobnější komentář. Takže jestli chcete, čtěte dále. Omlouvám se za kvalitu fotografií, byla to rychlá akce a nepočítal jsem s publikací.

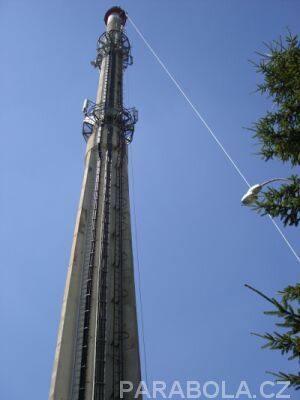

Měřicí místo – Dolní Rožínka, komín vysoký 100m, měřeno úplně nahoře na posledním ochoze:

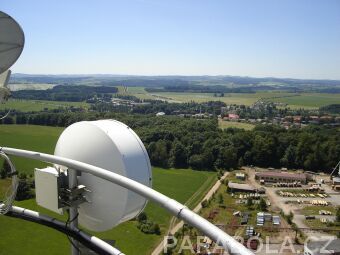

Poslední ochoz komínu – výhled do okolí z místa měření:




Signály, které připadají v úvahu – Brno - Kojál, Hády a Barvičova – vzdálenost cca 42 km. Brno Jihlavská – multiplex 02, vzdálenost cca 42 km. Jihlava Javořice – vzdálenost 68 km, Pálava – 70 km, Černá Hora - Trutnov – 135 km, Bratislava Kamzík 157 km, Rakousko St. Poelten 147 km a Viden Kahlenberg 130 km.

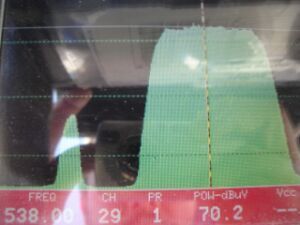

Jako obvykle jsem začal svým oblíbeným – místním vysílačem a to Kojálem. Kanál 29 měl na spektru krásný obdélník a úroven přes 70 dBuV. Čekal bych BER v řádu E-5 a lepší před Viterbi.

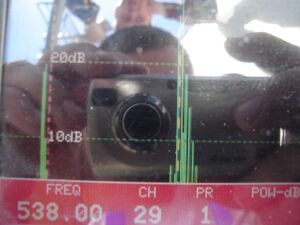

Jak vidno, hodnoty chybovosti jsou docela bídné na takto silný signál. Více napoví měření impulsní odezvy – echa, a je to hned jasné. Rozdíl mezi signály je necelých 10 dB. Naprostá většina přijímačů by měla značný problém se zpracováním.




Jdeme dál – kanál 40. Při nasměrování antény na Brno dosahuje signál ChBER v řádu 3E-4 při úrovni 55dBuV. Jde o signál, kde se ještě neprojevuje SFN s Kojálem, který zatím tento multiplex nevysílá. Obdobné hodnoty dává i Pálava, BER je v řádu E-4. Vysílač rozliším jen díky znatelné změně směru antény.

Kanál 59 z Hádů je slabý – jen kolem 46dBuv, ale BER je rovněž v řádu 6E-4. Je vidět, že tento vysílač není v SFN s žádným dalším vysílačem kromě Brno-Barvičova, která zde ale (navíc v opačné polarizaci) nehraje.

Je tu pěkně vidět, jak SFN při 64QAM degraduje digitální parametry signálu a absolutně to není o výkonu vysílačů – jak vidno, i při extra silném signálu 70 dBuV jsou digitální parametry bídné.

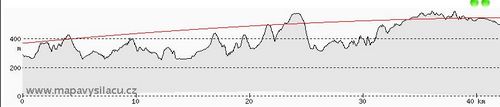

Čekal jsem i alespoň slabý signál na kanále 64 multiplexu O2. Nicméně na spektru nebyl ani náznak signálu. Asi za to může nízký výkon vysílače, jeho umístění a terénní profil:

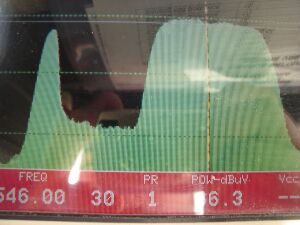

Zajímavější parametry dává vzdálenější Javořice. Fungují zde již všechny tři multiplexy, kanály jsou pěkně vedle sebe, pro příjem stačí jedna pásmová anténa. Vzdálenost od vysílače je více než 68 km a signály vypadají takto:





Úrovně jsou 66 dBuV na kanále 30 a 60-64 dBuV na kanálech 35 a 33. Nižší úroveň odpovídá větší vzdálenosti a vyšší frekvenci. Protože se však tady nepoužívá SFN, vypadají parametry signálu o hodně lépe:





Další české vysílače v dosahu – Trutnov Černá Hora – nečekaně slabý signál, zvláště když hraje na místech, ještě vzdálenějších. Měřitelný signál s úrovní 40 dBuV pokud jsem umístil anténu na druhou stranu komínu a odstínil částečně brněnský vysílač. BER byl velmi vysoký – 4E-2, ale multiplex ČT se podařilo naskenovat. Příjem byl s občasnými výpadky.

Škoda, že tenkrát ještě nevysílala Lysá Hora a Trutnov MUX2 a 3. Lysá Hora hraje i na některých místech na Blanensku, takže občas naskenuji i ČT1 SM.

Jiné kanály, kde lze teoreticky naladit vysílání českých muxu byly zarušené analogem. Většinou místní dokrývače.

Zkusil jsem i analogový příjem, ale zde se ukázala výška stanoviště spíš na škodu – jediný zahraniční analogový vysílač v kvalitě 1-2 byla Velká Javorina s programem STV2 na kanále 39. Zcela nepoužitelný byl kanál 56 s programem STV1, kde se míchalo několik českých ČT2. Nepoužitelné byly i bratislavské kanály 27 a 44 – opět rušeno našimi analogovými vysílači. Krížava DVB-T ani analog (JOJ k52 nebo STV k35) bez náznaku signálu. Vzdálenost více než 190 km a terénní profil tomu odpovídá.

Zahraniční muxy

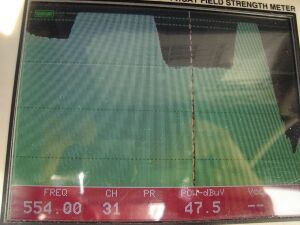

Zcela bez problémů byly přijímatelné obvyklé rakouské vysílače – St. Poelten a Videň Kahlenberg. Vzdálenost kolem 140 km, příznivý terénní profil a 16QAM modulace se příznivě podepsala na signálech:







Všiměte si, jak krásně vyrovnané jsou úrovně signálu a jakých hodnot dosahují hodnoty BER a MER těchto multiplexů.

Bezproblémů byl přijímatelný i regionální mux na kanále 56.

Zcela bezproblémový byl i příjem kanálu 38, kdy především díky modulaci QPSK jsou digitální parametry vynikající i při úrovni pod 40dBuV:

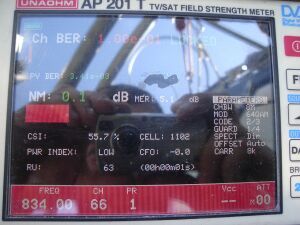

Samozřejmě jsem zkusil i slovenské vysílače. Krížavu jsem zkusil, i když vzhledem ke vzdálenosti jsem nečekal nic. Z Kamzíku byl slabý náznak signálu na kanále 66, parametry byly nepoužitelné pro příjem. Multiplex se nepodařilo naskenovat. Zajímalo by mě, jak by se parametry tohoto hraničního signálu změnily, kdyby byla použita modulace 16QAM (čemuž při 4 programech v muxu přece nic nebrání):

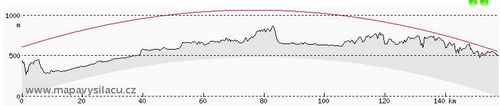

Pravděpodobně se jedná o vysílač Kamzík, vzhledem k příznivějšímu terénnímu profilu:




Terénní profil z vysílače Borský Mikuláš je výrazně horší. Terénní profily jsou vytvářeny online na adrese v přiložených obrázcích, výsledky jsou docela zajímavé a zájemci si mohou vyzkoušet, jaké terénní překážky brání cestě signálu z libovolného vysílače k jejich příjmovému místu.



Závěrem
Opět se ukázalo, jak může mít použitá modulace vliv na příjem signálu. Stejně tak se ukázalo, že ani úžasná výška 100 metrů nad zemí není všelék a pro příjem ideální.

Zajímavost
Při pohledu do okolí jsem viděl nedaleký převaděč Čra a zaujal mě nějaký žlutý předmět na stožáru. Při zpáteční cestě jsem ten převadeč zkusil najít a omrknout, co to žluté bylo.

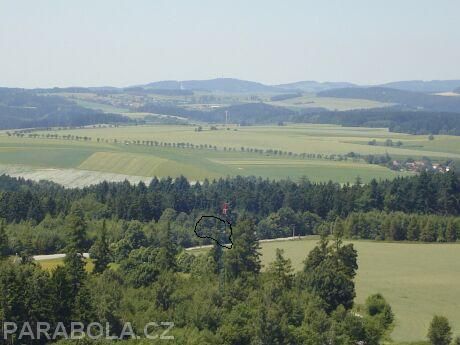

Na fotce z komínu to není moc vidět, ale jaké bylo moje překvapení, když jsem na stožáru uviděl žlutou anténu – takže asi nějaký Televés.

Radomír Kovář
