Dnešní příspěvek je aktuálním doplněním článku ze září loňského roku. Z přehledu je patrno, že se především okotilo na českém DVB-T poli – konečně!

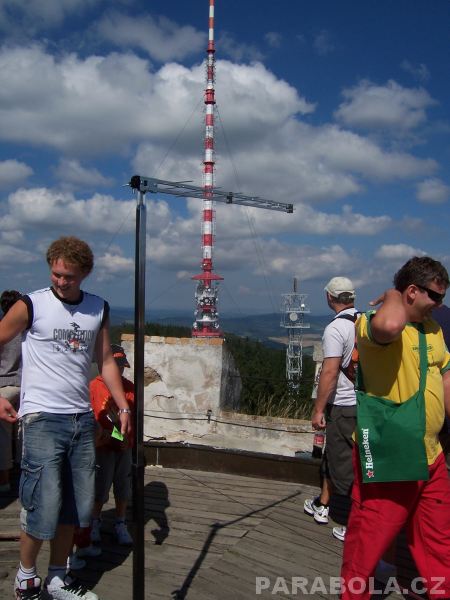

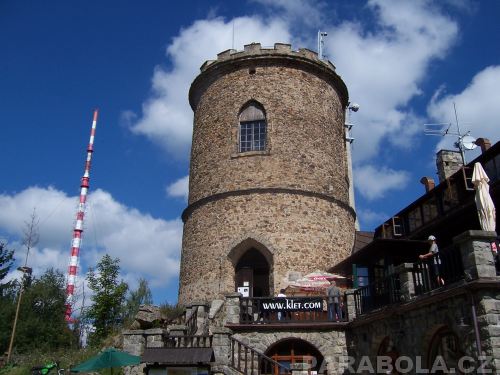

Měření probíhalo v neděli ráno 10.5.2009 na místní rozhledně.

Oproti minulému článku byl použit měřící přístroj Prodig5, komerční přijímače pozemního vysílání byli tentokrát vynechány.

Přijímací anténa byla použita stejná – logaritmicko/periodická LP 45 Fracarro /ITA/.



Zásadní rozdíl v podmínkách měření byl v aktivním provozu vysílače Kleť.
Loňské měření probíhalo za kompletní výluky hlavního jihočeského vysílače.

V provozu byly tyto komerční vysílače:

VHF 2. kanál – TV NOVA
UHF 39. kanál – CT1
UHF 49.kanál – DVB-T MUX Česká Televize

VKV 91,1 MHz – CRO 1 Radiožurnál
VKV 94,1 MHz – Frekvence 1
VKV 102,9 MHz – Radio Impuls
VKV 106,4 MHz – CRO České Budějovice
VKV 104,3 MHz – Hitradio Faktor /Rozhledna/

Nyní už přehled naměřených signálů a jejich parametrů:

DVB vysílání zachycené na rozhledně Kleť - 10.5.2009
LP 45 Prodig5 2m Cavel 703N 1094 m.n.m.

Kanál	NIT	Polarizace	Země/Lokalita	Poznámka	Výkon kanálu
41	CRA MUX 2	Horizontal	CR - Mezivrata	Votice	64,2 dBuV
34	Ceska Televize	Horizontal	CR - Krašov	Bezvěrov	76,0 dBuV
48	CRA MUX 2	Horizontal	CR - Krašov	Bezvěrov	69,0 dBuV
52	CRA MUX 3	Horizontal	CR – Krašov	Bezvěrov	68,2 dBuV
53	Ceska Televize	Horizontal	CR - Cukrák	Jíloviště	57,3 dBuV
59	CRA MUX 3	Horizontal	CR - Cukrák	Jíloviště	53,9 dBuV
62	0	Horizontal	CR - ?	směr - 10° na pravo od Krašova	51,0 dBuV
49	Ceska Televize	Horizontal	CR - Kleť	200m od vysílače	97,7 dBuV
.
24	ORS DVB-T WN	Horizontal	AUT - Kahlenberg	Vídeň	37,4 dBuV
34	ORS DVB-T X2	Horizontal	AUT - Kahlenberg	Vídeň	35,8 dBuV
21	ORS DVB-T X2	Horizontal	AUT - Jauerling	Sankt Polten	63,2 dBuV
31	ORS DVB-T WN	Horizontal	AUT - Jauerling	Sankt Polten	63,9 dBuV
68	ORS 19,2W	Horizontal	AUT - Jauerling	Sankt Polten	38,8 dBuV
37	ORS DVB-T X2	Horizontal	AUT - Lichtenberg	Linec	51,6 dBuV
43	ORS DVB-T SO	Horizontal	AUT - Lichtenberg	Linec	59,1 dBuV
45	ORS DVB-H	Horizontal	AUT - Lichtenberg	Linec - DVB-H	32,5 dBuV
29	ORS DVB-T X2	Horizontal	AUT - Gaisberg	Salzburg	67,1 dBuV
32	ORS DVB-T SO	Horizontal	AUT - Gaisberg	Salzburg	66,8 dBuV
36	ORS DVB-T SO	Horizontal	AUT - Gmunden	Grunberg	54,4 dBuV
.
27	BR	Vertikal	DE - Brotjackriegel	Deggendorf	48,2 dBuV
33	ZDF Mobil	Vertikal	DE - Brotjackriegel	Deggendorf	51,0 dBuV
34	Media Broadcast	Vertikal	DE - Wendelstein	Bayrischzell	51,4 dBuV
35	ZDF Mobil	Vertikal	DE - Wendelstein	Bayrischzell	48,8 dBuV
56	BR	Vertikal	DE - Wendelstein	Bayrischzell	49,5dBuV
66	BR Munchen	Vertikal	DE - Wendelstein	Bayrischzell	46,7dBuV

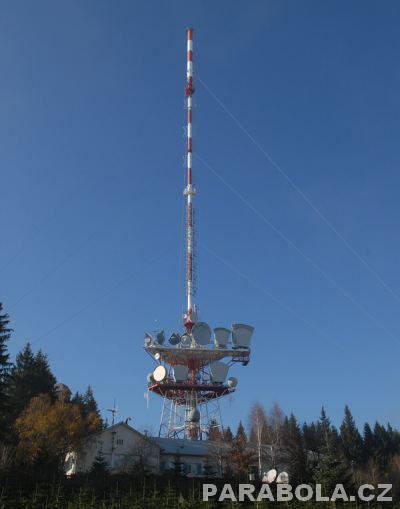

Vysílač Lichtenberg /Linec – Rakousko/

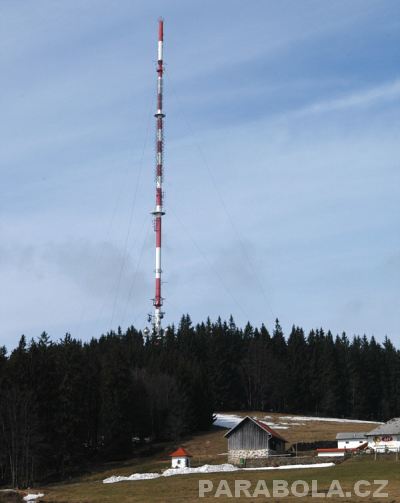

Vysílač Jauerling /Sankt Polten – Rakousko/

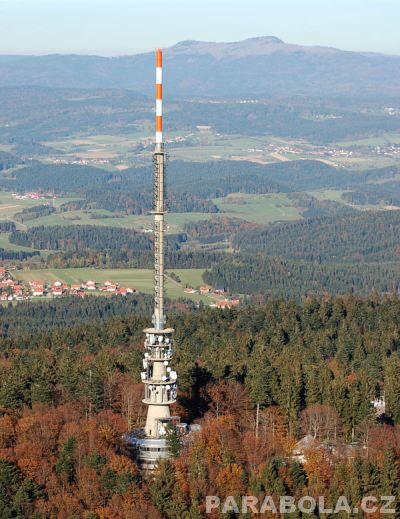

Vysílač Brotjacklriegel /Deggendorf – SRN/

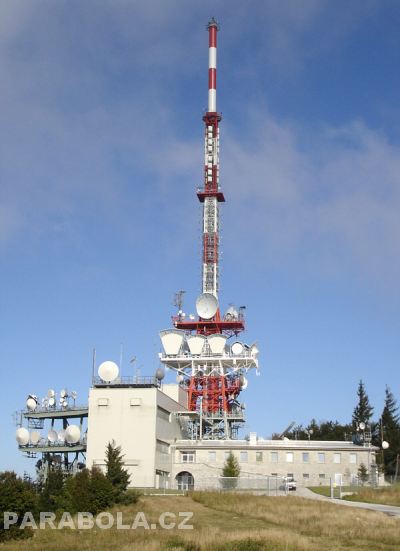

Vysílač Gaisberg /Salzburg – Rakousko/

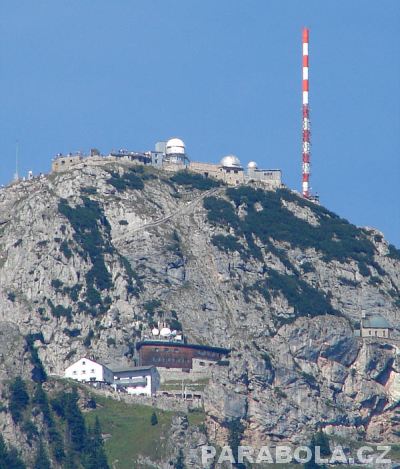

Vysílač Wendelstein /Bayrirschzell - SRN/

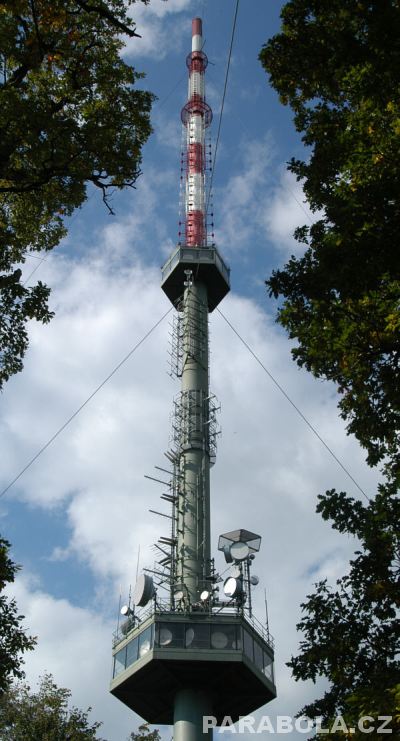

Vysílač Kahlenberg /Rakousko/

Jako zajímavost bych vyzdvihl příjem DVB-H signálu z lineckého vysílače.Signál je vysílán v horizontální polarizaci s výkonem 63KW ERP.Příjem na mobilním telefonu jsem bohužel vyzkoušet nemohl, jelikož model s DVB-H podporou nevlastním.

Další zajímavostí a v podstatě i tajemstvím pro mě zůstal DVB signál na 62 kanále. Jednalo se o klasický 8 MHz široký kanál s OFDM modulací, ale v době měření nebyl Prodig5 nadetekovat žádnou informaci o přenášeném streamu. Signál přicházel ze směru Plzeň-město.
Mohl pochopitelně vysílat i odkudkoliv na ose směru.

Saxon
