Ofsetová parabola Fuba DAA 110

| Tisk

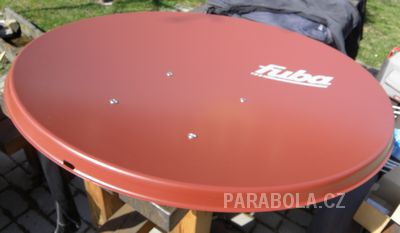

Nedávno se na trhu objevila nová kvalitní ofsetová parabola DAA 110 známé italské značky FUBA.


obrázek

Parabolické antény FUBA jsou známy svým kvalitním zpracováním, tak si myslím, že představení novinky z této stáje bude zajímat i čtenáře stránek Parabola.cz

FUBA DAA 110 jistě osloví ty čtenáře, kteří z nejrůznějších důvodů chtějí použít kvalitní parabolu s větším průměrem reflektoru, než běžných 85 cm.


obrázek

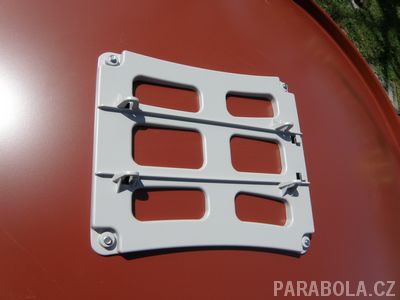

Povrchová úprava je tradičně na vysoké úrovni. Na zadní straně reflektoru jsou nainstalována
hliníková záda, která plní funkci mechanické výztuhy direktoru a především se jimi upíná direktor ke korpusu.


obrázek


obrázek


obrázek

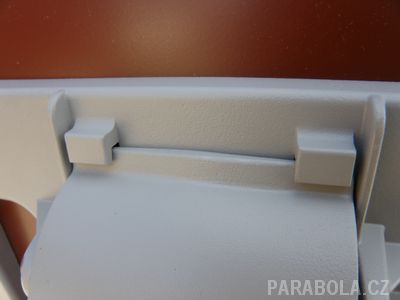

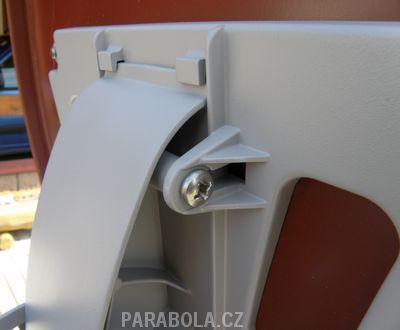

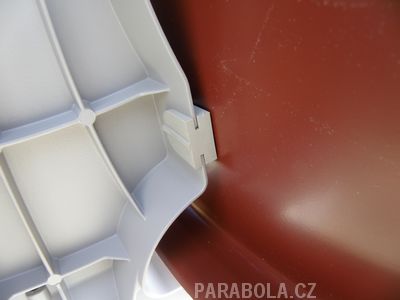

Samotné upnutí ke korpusu je realizováno čtyřmi šrouby M6 a před chycením závitů šroubů si můžete direktor krátkodobě zavěsit pomocí dvou háčků na zádech direktoru.


obrázek


obrázek

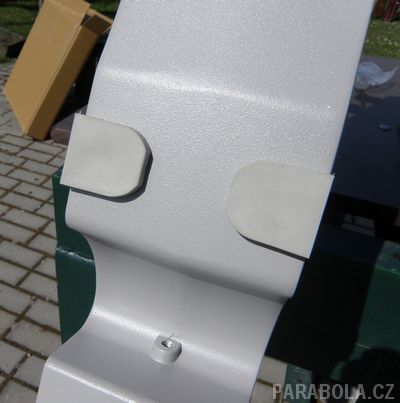

Pro stabilnější uchycení direktoru ke korpusu jsou na korpusu připraveny dvě pryžové distanční podložky, na které direktor po utažení šroubů přesně dosedne.


obrázek

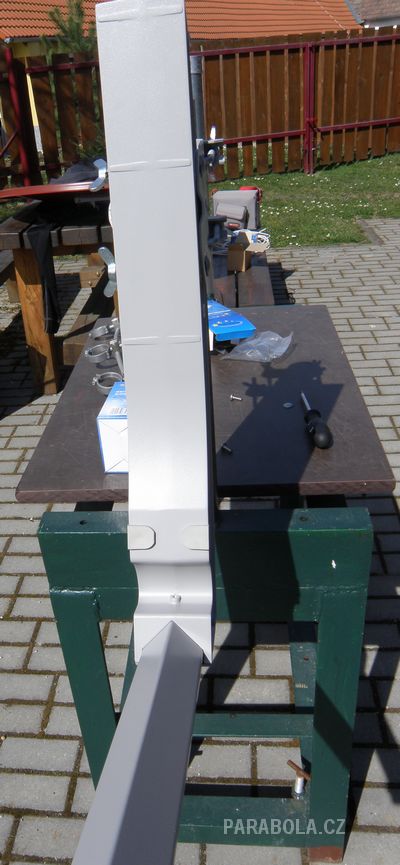

Korpus antény je rovněž hliníkový, je poměrně vysoký, ale jeho šířka je naopak malá.
Výrobce pravděpodobně počítá s tím, že případný tlak na reflektor se dostatečně roznese
na výše popisovaná hliníková záda a posléze na korpus. Jestli to tak opravdu ve skutečnosti funguje je otázka, kterou zodpoví až následná praxe s touto anténou. Osobně bych z tohoto důvodu čekal záda direktoru či celý korpus ještě rozměrnější.


obrázek

Pro srovnání - korpus oblíbené antény FUBA DAA-DC850


obrázek

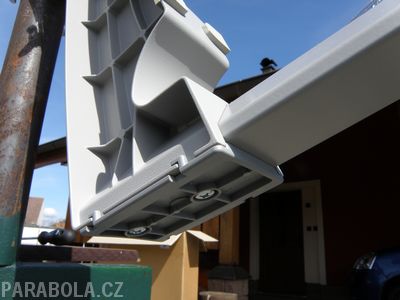

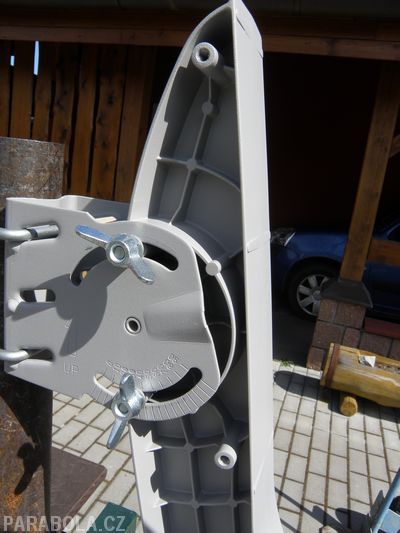

Z bočního pohledu jsou vidět četné výztuhy, které zvyšují tuhost konstrukce celého korpusu.

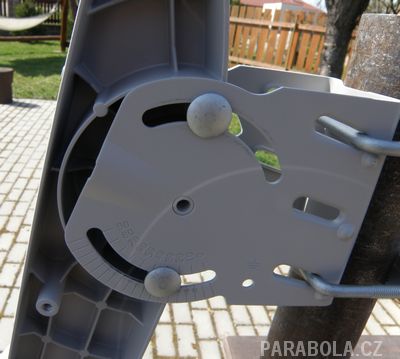

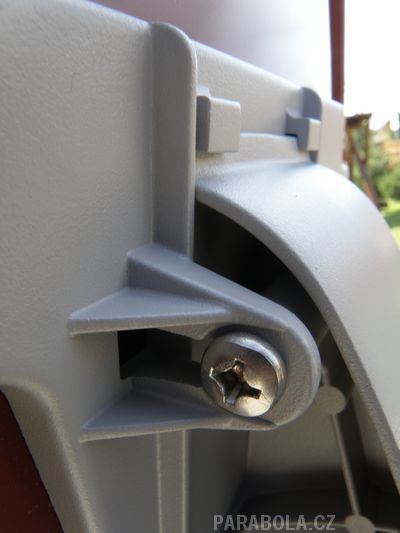

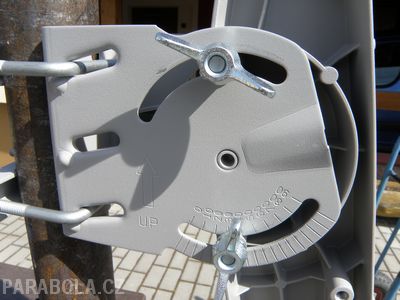

Mechanismus pro nastavování elevačního úhlu je jištěn středovými čepy, které nejsou moc stabilní a pevné zajištění elevační pozice je řešeno dvěma samostatnými vratovými šrouby M8.


obrázek

Toto řešení mi nepřijde moc „fubácké“, spíš mi to připomíná antény z průměrné kvalitativní třídy, i samotné nastavování elevace není moc pohodlné, což se samozřejmě výrazněji projeví při osazení krku větším počtem LNB, například v provedení Quad.


obrázek

Rovněž odečítání hodnoty elevačního úhlu ze stupnice je díky absenci jakékoliv značky/šipky pouze orientační. Barva podél vodících otvorů pro šrouby bude možná po instalaci trochu odřená, ale vzhledem k tomu, že tato mechanická část je z ušlechtilé nerezové oceli, tak případná koroze nehrozí.


obrázek

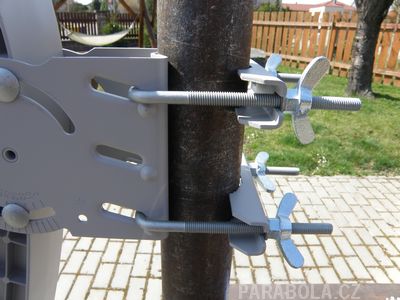

Uchycení antény ke stožáru či konzole je tradičně pevné a stabilní, jak ho známe od menších antén FUBA.


obrázek

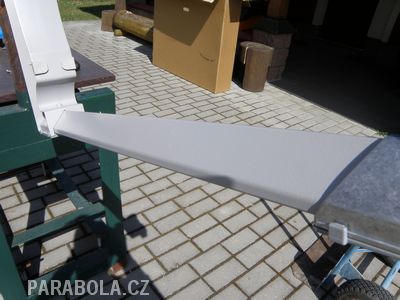

Provedení krku antény je rovněž vynikající.
Krk DAA 110 je z masivního hliníkového trojúhelníkového profilu/ tloušťka stěny 1,7mm/.


obrázek

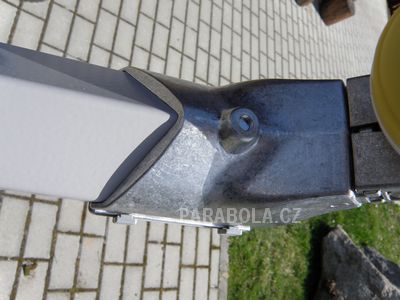

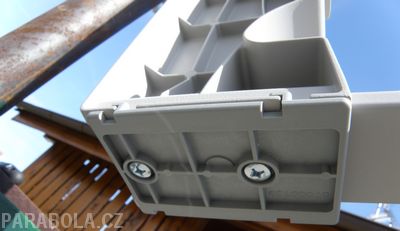

Uchycení krku ke korpusu je precizní.


obrázek


obrázek

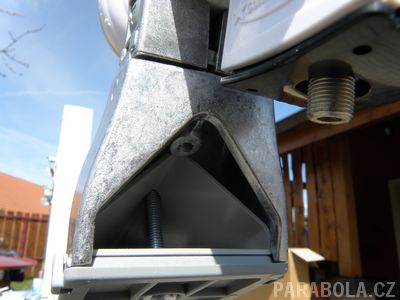

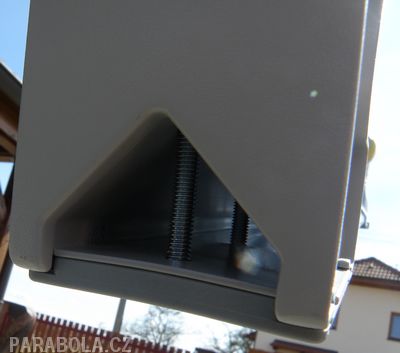

Vnitřkem krku je možné protáhnout omezené množství koaxiálních kabelů od LNB.
Podařilo se mi krkem protáhnout 12 koaxiálů CAVEL SAT 703 /6,6mm/.


obrázek

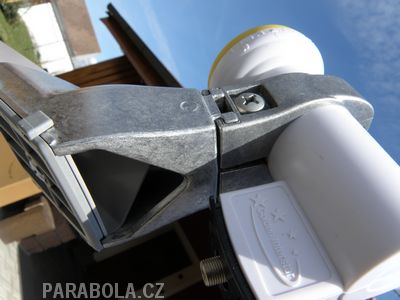

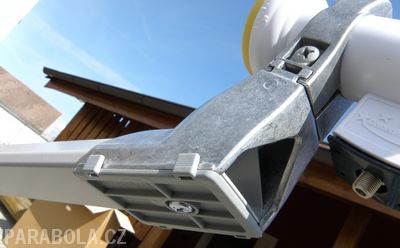

Stejně precizní je i uchycení hliníkového držáku LNB ke krku.


obrázek


obrázek


obrázek

Držák LNB vypadá velmi robustně, samotný třmen je totožný, jako je dodáván k menším Fubám.

Zde je tabulka parametrů, jak ji zveřejnil výrobce na svém webu:

DAA 110
Rozměr direktoru 110 x 99 cm
Kmitočtový rozsah 10,75 - 12,75 GHz
Zisk dB 39,8...40,9 dB
FWHM < 1,8°
Maximální zatížení při větru. 20 m/s (kg) 30
Maximální zatížení při větru. 40 m/s (kg) 119
Maximální zatížení při větru. 60 m/s (kg) 268
Elevační úhel 5 bis 70°
Rozsah průměrů k upnutí 32 až 76 mm
Materiál direktoru Hliník
Materiál korpusu a krku Hliník
Upínací materiál Ušlechtilá ocel /nerez
Barvy reflektoru Anthrazit (RAL 7012)/Šedá (RAL 7004)/Červená(RAL 8012)
Barva ostatního materiálu Šedá, bez ohledu na barvu direktoru

Zde uvádím další tabulku hodnot, které jsem naměřil při testování:

Naměřené hodnoty antény FUBA DAA 110

výška reflektoru 105,5cm
šířka reflektoru 95,5cm
tloušťka materiálu reflektoru 1,5mm
rozměr zad reflektoru 27x30cm
délka krku 58cm
rozměr krku /vnitřní profil/ 60mm x 40mm x 40mm
tloušťka materiálu krku 1,7mm
maximální průměr upnutí 79mm
celková váha antény bez LNB 7,3kg

Pro demonstraci příjmových vlastností jsem provedl několik následujících měření.


obrázek


obrázek

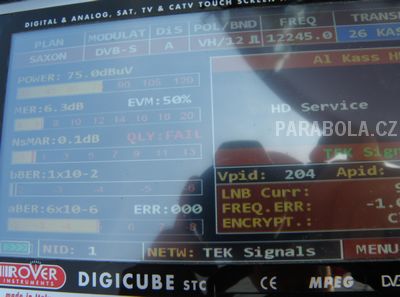

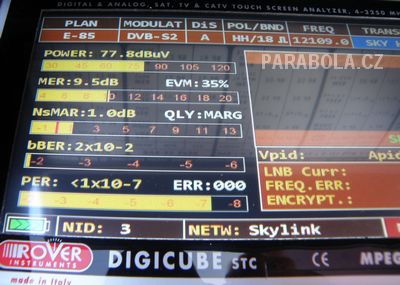

Nejdřív jsem provedl obyčejné nasměrovaní pomocí LNB v ohnisku na DVB-S2 transpondér
Skylinku 12109H a poté na transpondér s HD programem z družice Badr 4 /26,0E/.


obrázek

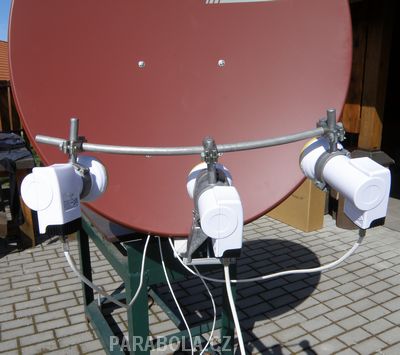

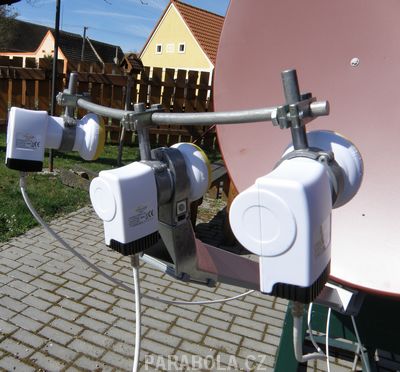

Pro další měření jsem zkonstruoval pomocí držáku Vantage multifokus s rozsahem 23,5E a 1W.

Provedl jsem měření s důrazem na příjem SD programů SKY/CS Link a UPC Direct/Digi TV a poté rovněž na příjem HD programů Skylink a UPC Direct.


obrázek

Multifokus jsem se snažil nastavit tak, aby byly programy z obou pozic vyrovnané po stránce digitálních parametrů.


obrázek


obrázek


obrázek

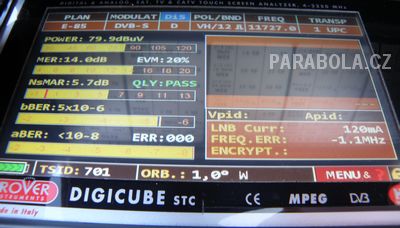

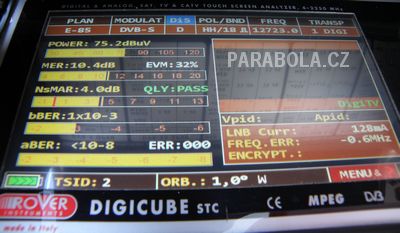

Na nastavení jsem neměl moc času, ale i tak je myslím patrné, že pro příjem SD programů s modulací QPSK je anténa DAA110 vhodná i s dostatečnou rezervou.


obrázek


obrázek


obrázek

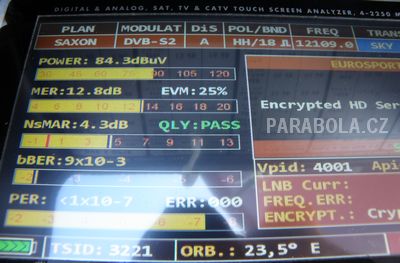

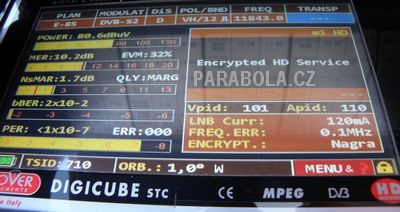

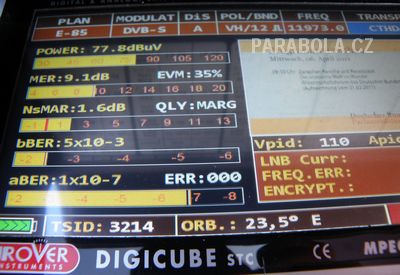

Pro příjem HD programů z transpondérů DVB-S2 a navíc s modulací 8PSK je to s rezervou bohužel už o něco horší, což ale není žádné překvapení. Z hodnot NoiseMargin je dobře patrné, že rezerva u těchto transpondérů není nijak velká.
Porovnat hodnoty můžete právě s naměřenými údaji z ohniska.




obrázek

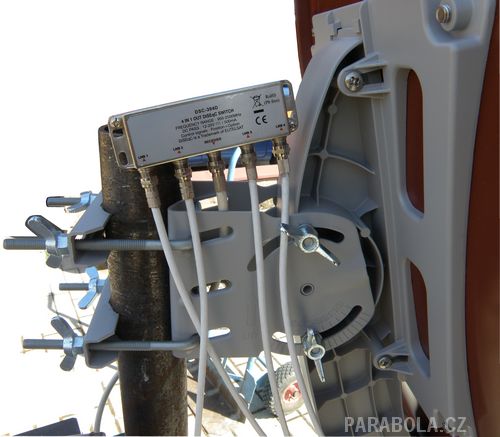

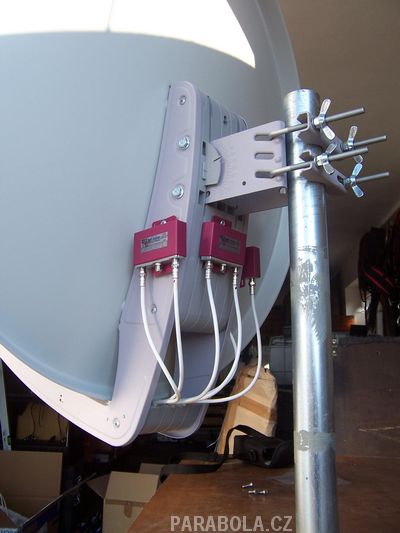

K naměřeným údajům dodávám, že signál na ohnisku byl měřen přímo na LNB, naopak hodnoty signálu na multifokusu byli měřeny až za relátkem DSC, které mi zprostředkovalo rychlé přepínání LNB, při nastavování na obou krajích multifokusu.


obrázek

Závěr
Pokud se někdo rozhoduje před koupí antény o průměru 100cm na motor, tak je DAA 110 velmi dobrou volbou.

Pro tvorbu multifokusu na rozsah 23,5E až 1W je také použitelná, ale je třeba počítat s tím, že pro příjem HD programů z obou pozic je nezbytné velice přesné nastavení, je nezbytné používat kvalitní koaxiální kabely a je nutné počítat s tím, že v kombinovaném rozvodu s terestrickým signálem může hodnota MER cestou k přijímači klesnout na ještě nižší úroveň, která by mohla zapříčinit výpadky signálu při sledování HD programů z DVB-S2/8PSK transpondérů.

Saxon
