Letošní letní prázdniny odstartovaly poměrně slušnou dávkou nových programů v tuzemských DVB-T sítích. Nejdříve to byl oživený projekt multiplexu 4 společností Digital Broadcasting a poté postupné zaplňování kapacity několik měsíců poloprázdného celoplošného multiplexu 3 společnosti CDG, který technicky realizují České Radiokomunikace.

Obě aktualizace byly doprovázeny několika technickými problémy, které ale nebudou předmětem tohoto článku. V dnešním přehledu si představíme jednak aktuální programovou skladbu jednotlivých multiplexů a technické parametry, se kterými pracují vysílací stanice jednotlivých sítí 3 a 4.

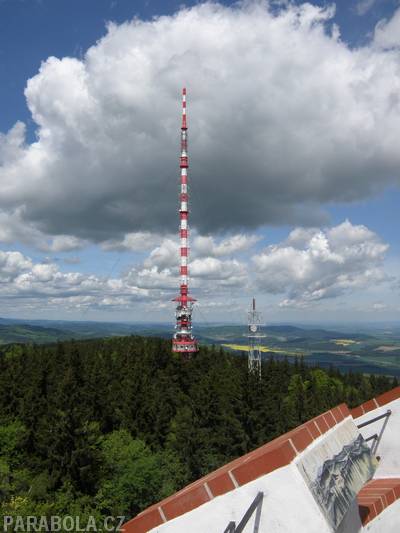

Popisováno bude vysílání z kóty Kleť v jižních Čechách, kde Multiplex3 CDG/ČRa vysílá ze všesměrového UHF systému Kathrein hlavního stožáru Českých Radiokomunikací výkonem 100kW ERP na kanále K22/482MHz/.

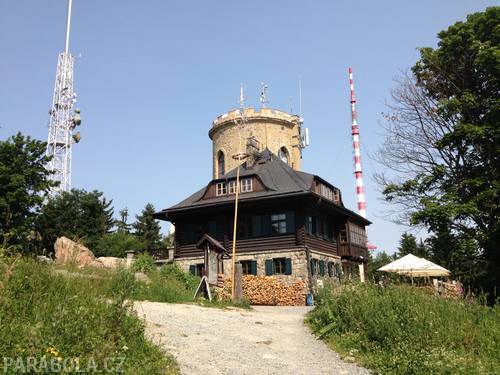

Multiplex 4 společnosti Digital Broadcasting zatím vysílá ze dvou UHF rakviček SIRA, které jsou instalovány na stěně historické rozhledny na Kleti, vysílání má zatím výkon cca 22kW ERP.

Vysílání je směrové, dané vyzařovací charakteristikou systému antén SIRA s azimutem cca 50stupnů. Osa vyzařování je tedy ve směru Kleť- Pelhřimov a od této osy 30 stupňů na každou stranu vykazuje anténní systém pokles 3dB, tedy poloviční výkon.

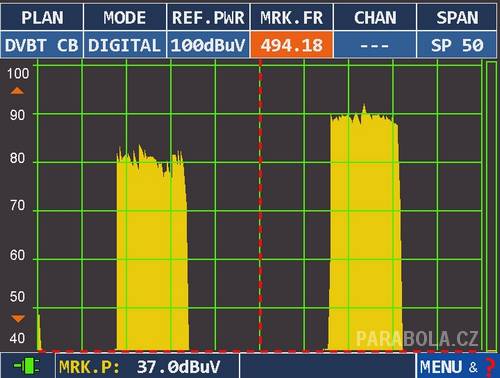

Pohled na spektrum signálů OFDM obou multiplexů z kóty Kleť. Signál změřen na anténě BU547 cca 15km od vysílačů. Vlevo K22/MUX3, vpravo K25/MUX4. Přímá viditelnost na vysílače, žádné překážky, žádné riziko nežádoucích odrazů.

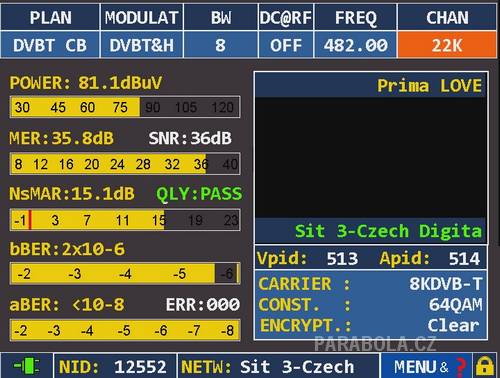

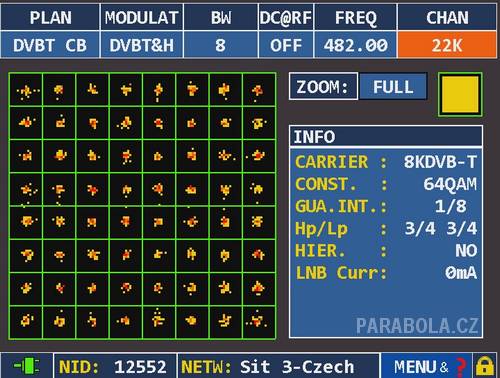

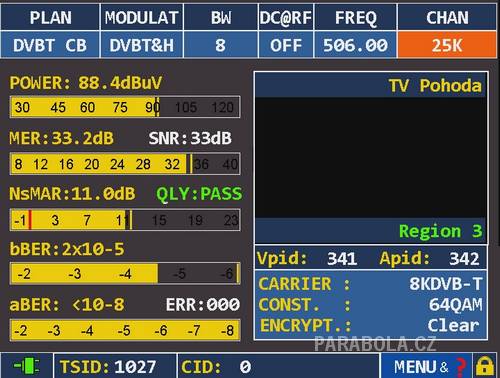

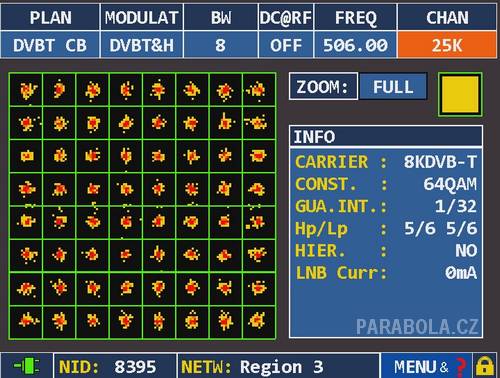

Oba multiplexy využívají shodně kvadraturní amplitudovou modulaci
QAM 64 a stejný modulační mod 8k, který umožňuje využívat celkem 6048 nosných frekvencí pro přenos dat v 8HMz kanále/přesněji 7,6MHz/. Rozdíl už ale existuje v hodnotách poměrů vnitřního konvolučního kódování /FEC/.

Mux3 má nastaven tento poměr na hodnotě 3/4, kdežto MUX4 na hodnotě pouze 5/6.

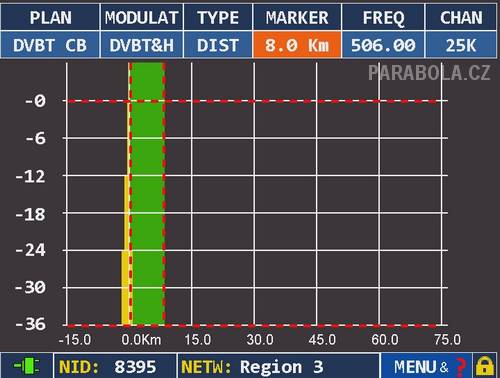

Odolnost digitálního signálu MUXu 4 před nejrůznějšími degradacemi v éteru je tím pádem menší, než je tomu u MUXu 3. Stejně tak zjišťujeme rozdíl v nastaveném ochranném intervalu, tedy jakémusi časovému úseku, který zaručuje nerušený příjem signálu. Tento parametr má význam především při tvorbě SFN sítě, což v těchto dvou případech v jižních Čechách sice nehrozí, ale přesto ochranný interval 1/32 u multiplexu4 je velmi krátký a příjem tohoto signálu může fatálním způsobem degradovat i odražený signál, který přijde na anténu se zpožděním více jak 28 mikrosekund/8km/, což může udělat například odraz od kopce, který je vzdálen něco málo přes 4 kilometry za místem příjmu. Což se v praxi může stát úplně běžně.




Ochranný interval 1/32 je vhodný možná pro vysílání v desítkách wattů, kde takto vzdálené odrazy nemohou být uskutečnitelné, nebo do kabelových rozvodů/ např. transmodulátory/, ale nikoliv pro vysílání v desítkách kilowattů z takovéto nadmořské výšky.

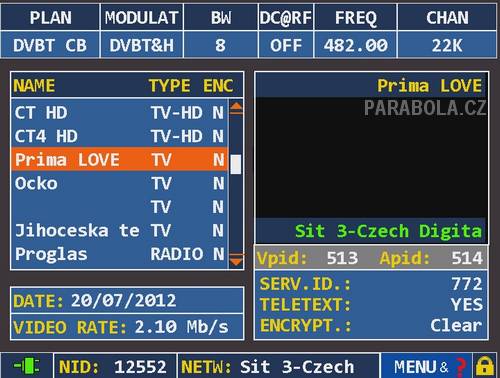

Programová skladba MUXu3 z vysílače Kleť. Na jihu Čech je obsažena exkluzivně programová pozice regionální Jihočeské televize/bývalá TV Gimi/.

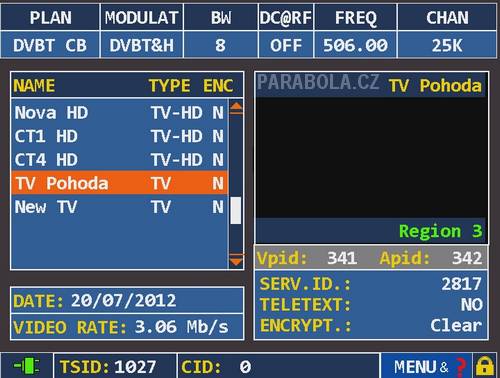

Programová skladba MUXu4 coby „Region3“ z rozhledny Kleť.

Ještě před několika týdny to vypadalo, že letní olympiáda nebude v HD rozlišení z terestrických vysílačů vůbec, nyní si ji můžeme užívat hned ze dvou multiplexů DVB-T.
A stačilo k tomu jedno jediné prohlášení ČT :-)

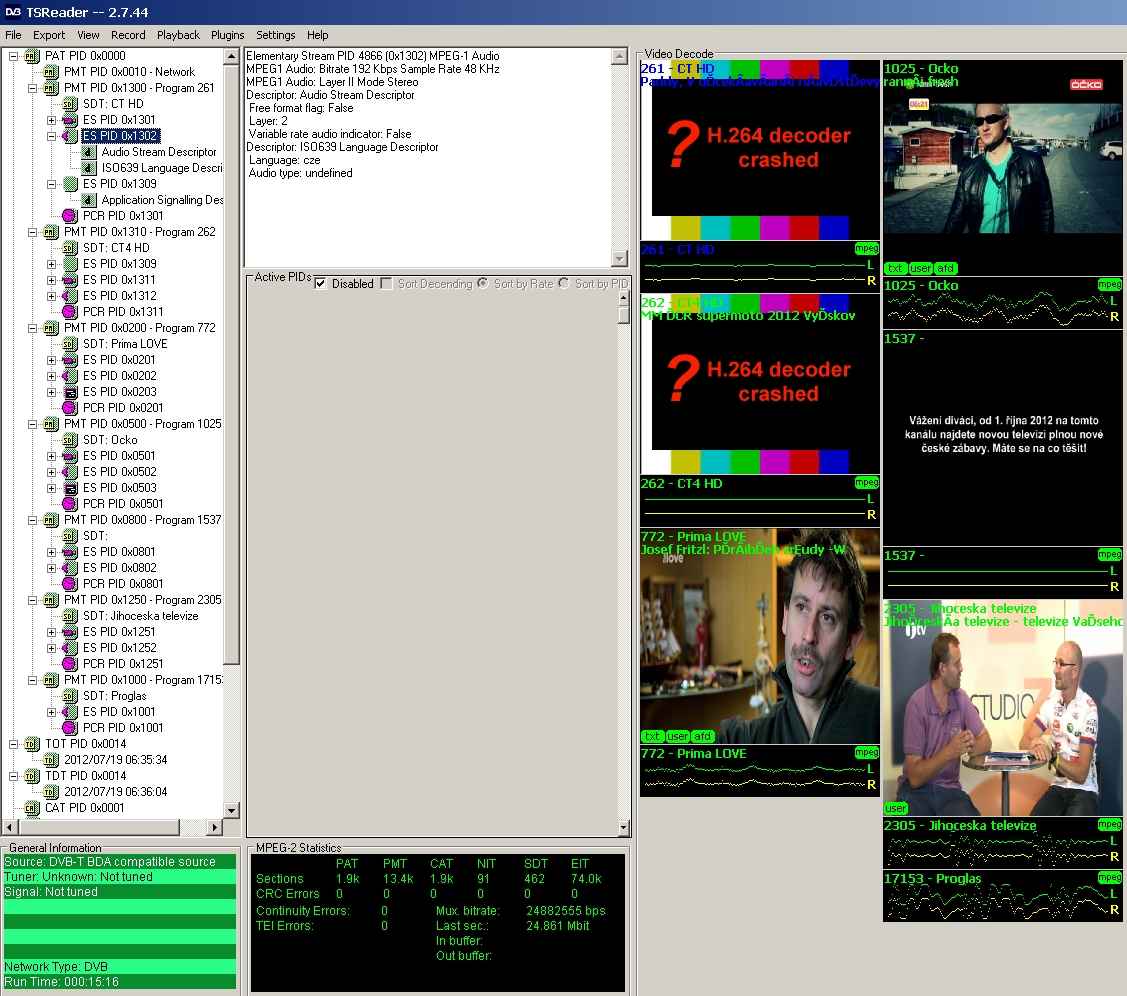

Pohled na rozbor transportního streamu MUXu3 K22 CDG/CRa.
Průběh přidělování datové kapacity jednotlivým stanicím v TS na základě aktuální potřeby.
Celková kapacita streamu je necelých 25Mbit.

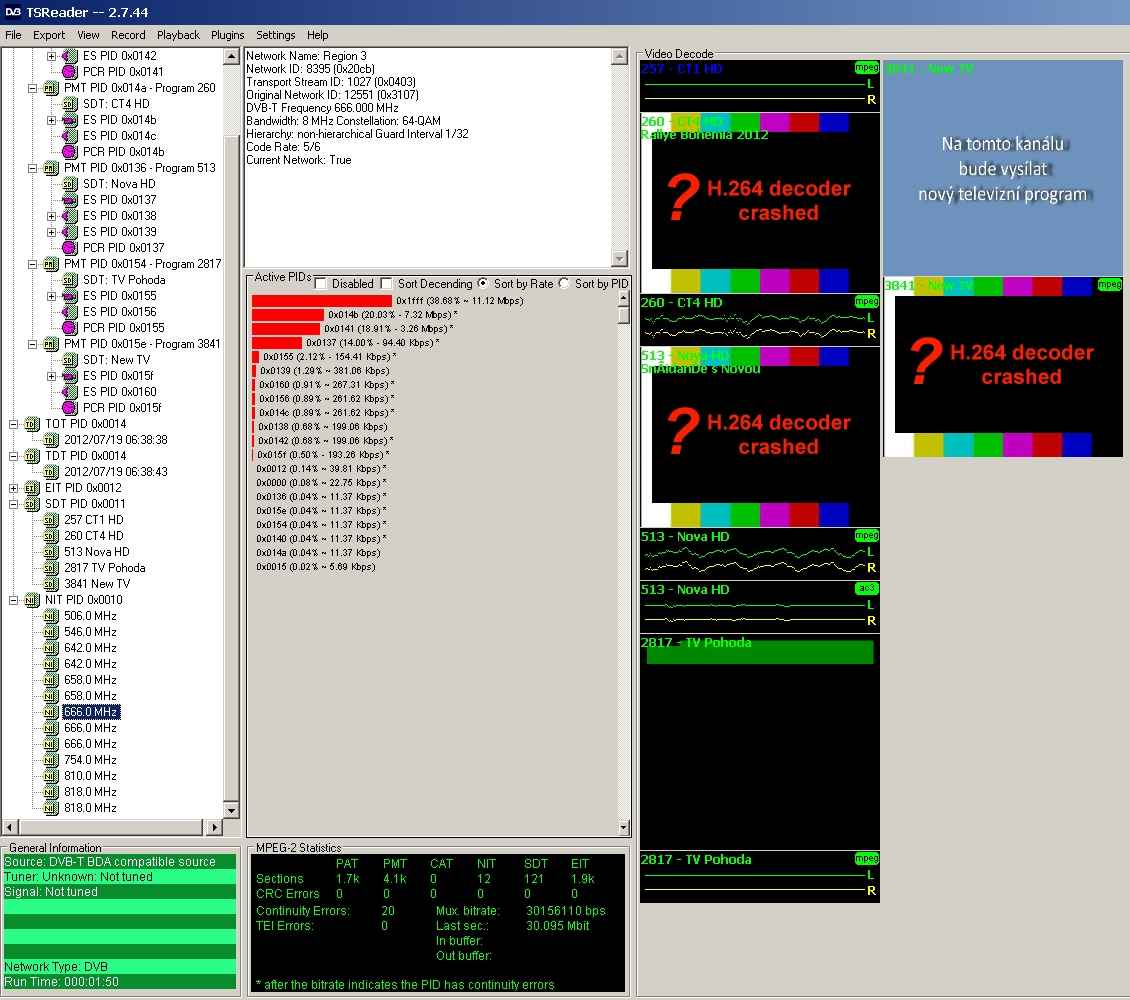

Pohled na rozbor transportního streamu MUXu4 K25 Digital Broadcasting.
Průběh přidělování datové kapacity jednotlivým stanicím v TS na základě aktuální potřeby.
Celková kapacita streamu je něco málo přes 30Mbit.

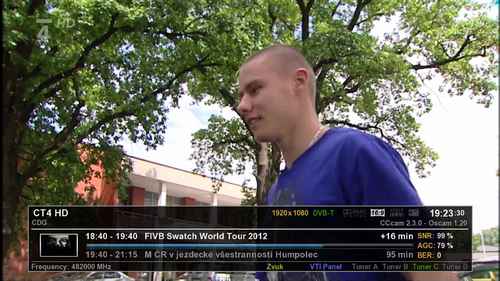

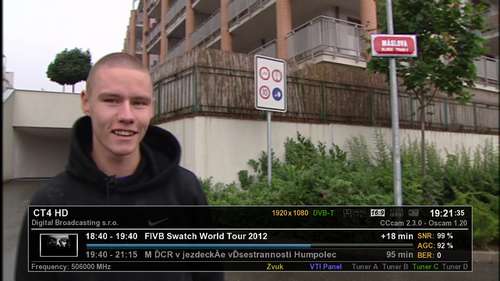

Na závěr ještě porovnání průměrného datového toku programu CT4HD v obou multiplexech.
Porovnání bylo provedeno na zobrazovači bitrate v image od VTI na linuxovém receiveru VU+ Ultimo. V multiplexu3 je sice audiu poskytnuto pouze 192kbps na rozdíl od multiplexu4, kde má CT4HD k dispozici 256kbps. Bitrate obrazové složky má ale vyšší CT4HD právě ve třetím multiplexu CDG/CRa. Ve třetím multiplexu to bylo v tomto případě přes 6,6mbps, což je o téměř 25% více než má CT4HD k dispozici ve čtvrtém multiplexu.

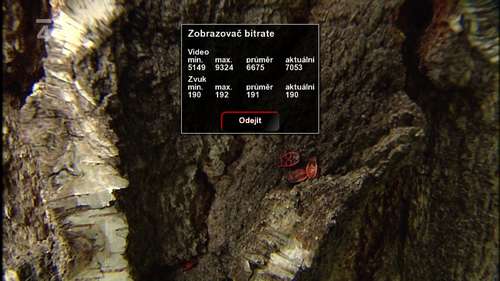

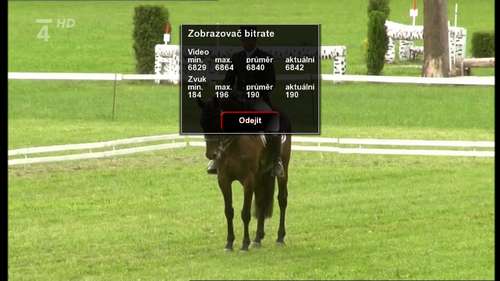

Bitrate CT4HD v multiplexu3

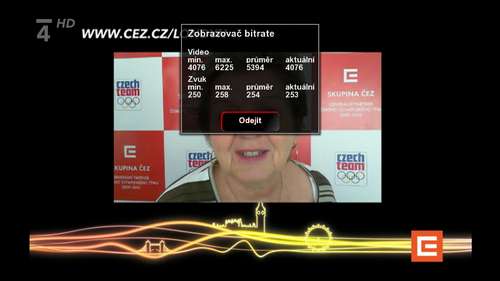

Bitrate CT4HD v multiplexu4

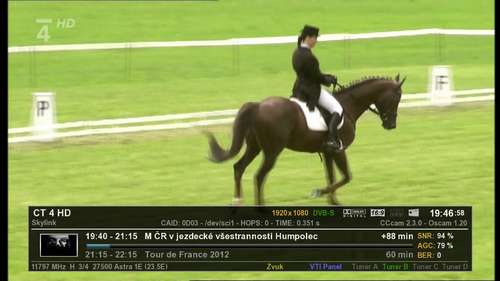

Ještě o něco málo lépe je na tom CT4HD ve transpondéru 11797H z Astry3B/Skylink/.
Tam dosahuje průměrný datový tok přes 6,8mbps.
Průměrné měření datového toku každého streamu probíhalo na receiveru VU+ po dobu pěti minut.

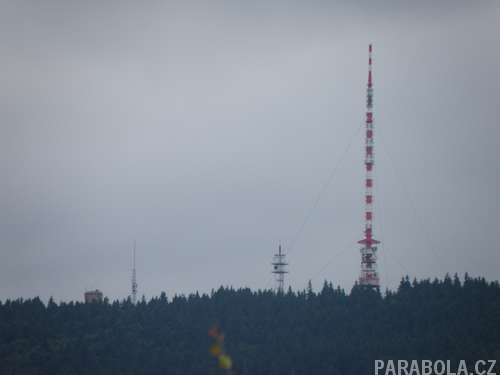

Pohled na vrchol Kletě z Chlumu u Křemže. Zleva: Rozhledna/MUX4 a VKV Radio Faktor/, stožár AČR, menší stožár ČRa/kdysi analogová Prima K33/ a hlavní stožár/MUX1,2 a 3 a VKV/.

Tolik pohled na aktuální situaci ve dvou DVB-T sítích v České republice, konkrétně na signály šířené z vrcholu Blanského lesa v jižních Čechách na Kleti.
