Nosná raketa Proton M se startovacím blokem Breeze M vynesla na orbitální dráhu nový ruský komunikační satelitní aparát Jamal 402 (Yamal 402). Start proběhl podle plánů v sobotu 8.12.2012 ve 14:13 hodin našeho času. Jamal 402 je určen pro poskytování různých typů služeb v Rusku, západní a střední Evropě, na Středním Východě a v severní Africe.

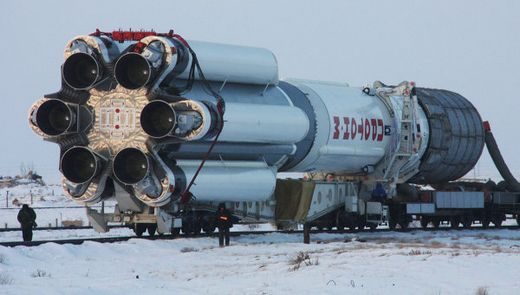

obr: Nosná ruská raketa Proton, foto: Ria.ru


Jamal 402 byl zhotoven a dodán společností Thales Alenia Space na bázi platformy Spacebus 4000C3 pro ruského satelitního operátora Gazprom Space Systems. Satelit bude pracovat na pozici 55°E.

Očekávaná životnost družice je 15 let.

Satelit Jamal 402 je vybaven 46 fyzickými transpondéry v Ku pásmu - 12 transpondérů má šířku pásma 72 MHz, 18 po 36 MHz a 16 po šířce 54 MHz. V ekvivalentu 36 MHz pásma družice poskytne 66 transpondérů.

Jamal 402 bude mít 4 fixní svazky a jeden řiditelný (směrovatelný) na vybrané území - ruský, severní, evropský, jižní a zmíněný směrovatelný.

Ruský svazek bude ohraničeno hranicemi území Ruské federace. Pro tento svazek bude k dispozici 18 transpondérů po 36 MHz a čtyři po 54 MHz. Maximální EIRP dosáhne 52 dBW.

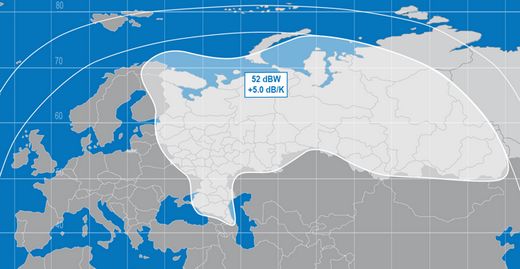

▲ mapa č. 1 - Footprint satelitu Jamal 402, ruský svazek

Severní svazek pokryje viditelnou část Ruska, SNS, většinu území Evropy a část Středního Východu. Pro tento svazek může pracovat 9 až 12 transpondérů po šířce 72 MHz. Maximální EIRP bude vyšší než 52 dBW, což umožní příjem vysílání s parabolami malých rozměrů (kolem 60 cm).

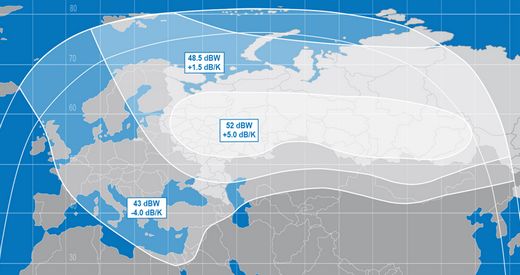

▲ mapa č. 2 - Footprint satelitu Jamal 402, severní svazek

Evropský svazek bude mít vyčleněno 4 transpondéry po šířce 54 MHz a budou pokrývat území západní a střední Evropy, Střední Východ a severní Afriku. Maximální EIRP v tomto svazku dosáhne více než 49 dBW (parabola od průměru cca 80 cm).

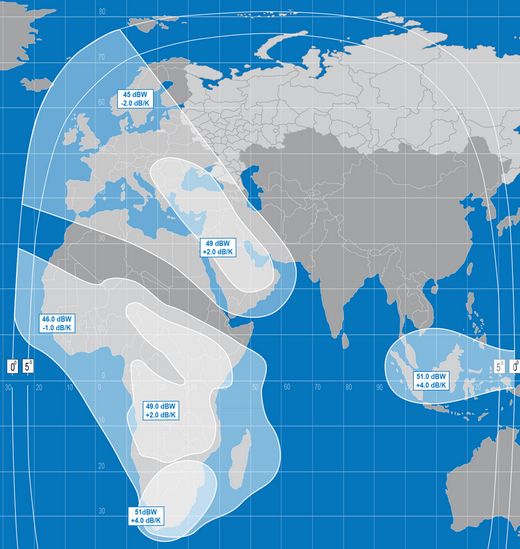

▲ mapa č. 3 - Footprint satelitu Jamal 402, evropský, jižní a řiditelný svazek v jedné mapě

Jižní svazek bude pracovat s osmi transpondéry se šířkou 54 MHz a pokryjí oblasti střední a jižní Afriky. Maximální EIRP v tomto svazku bude vyšší než 51 dBW.



Řiditelný svazek může používat až tři 72 MHz transpondéry. EIRP bude až 51 dBW.

Vybrané parametry Yamal 402

výrobce satelitu: Thales Alenia Space
nosná raketa: Proton M/Breeze
cílová pozice: 55°E
počet transpondérů v Ku pásmu: 46
pokrytí: Rusko, SNS, Evropa, Střední Východ, Afrika
očekávaná životnost družice: 15 let

redakce
