Na našem trhu se objevila zajímavá novinka a to satelitní přijímač Openbox S2 Mini HD. Jedná se o následovníka satelitního přijímače Openbox S2 HD. Jistě si mnozí čtenáři vzpomenou na legendární SD přijímače Openbox řady X-800, 810, 820 a později X-540. Tyto přístroje jsou mnohde ještě i dnes v provozu.

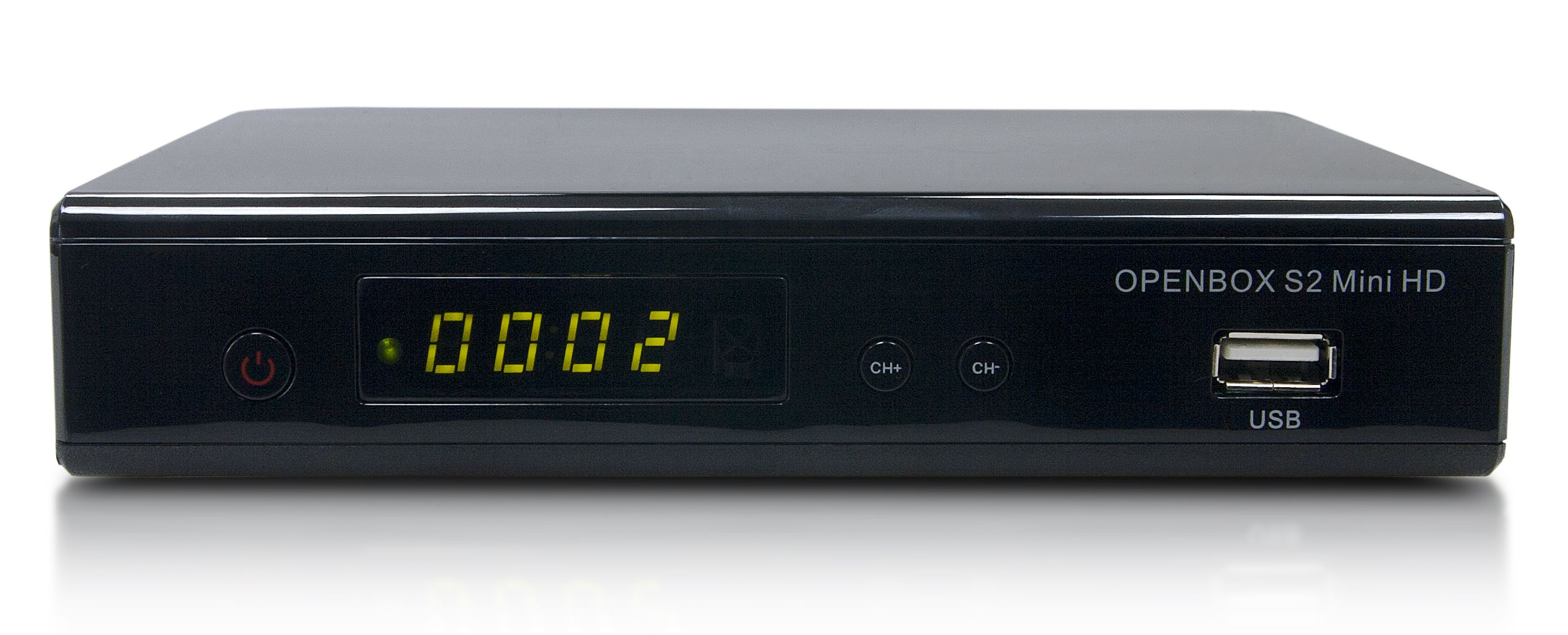

▲ Obr č. 1: Openbox S2 Mini HD, přední panel

Stále častěji se hovoří o přechodu programů do komprese MPEG-4 či rovnou z SD do HD vysílání. Řada uživatelů starších SD přijímačů je tedy postavena před problém, jaký přijímač si má dnes zakoupit. Ne každý uživatel potřebuje investovat do náročných linuxových přijímačů, ale spokojili by se s podobným přijímačem, který již mají, ale aby uměl přijímat nově vysílané programy. Takovýmto přístrojem by mohl být právě dnes prezentovaný Openbox S2 Mini HD.

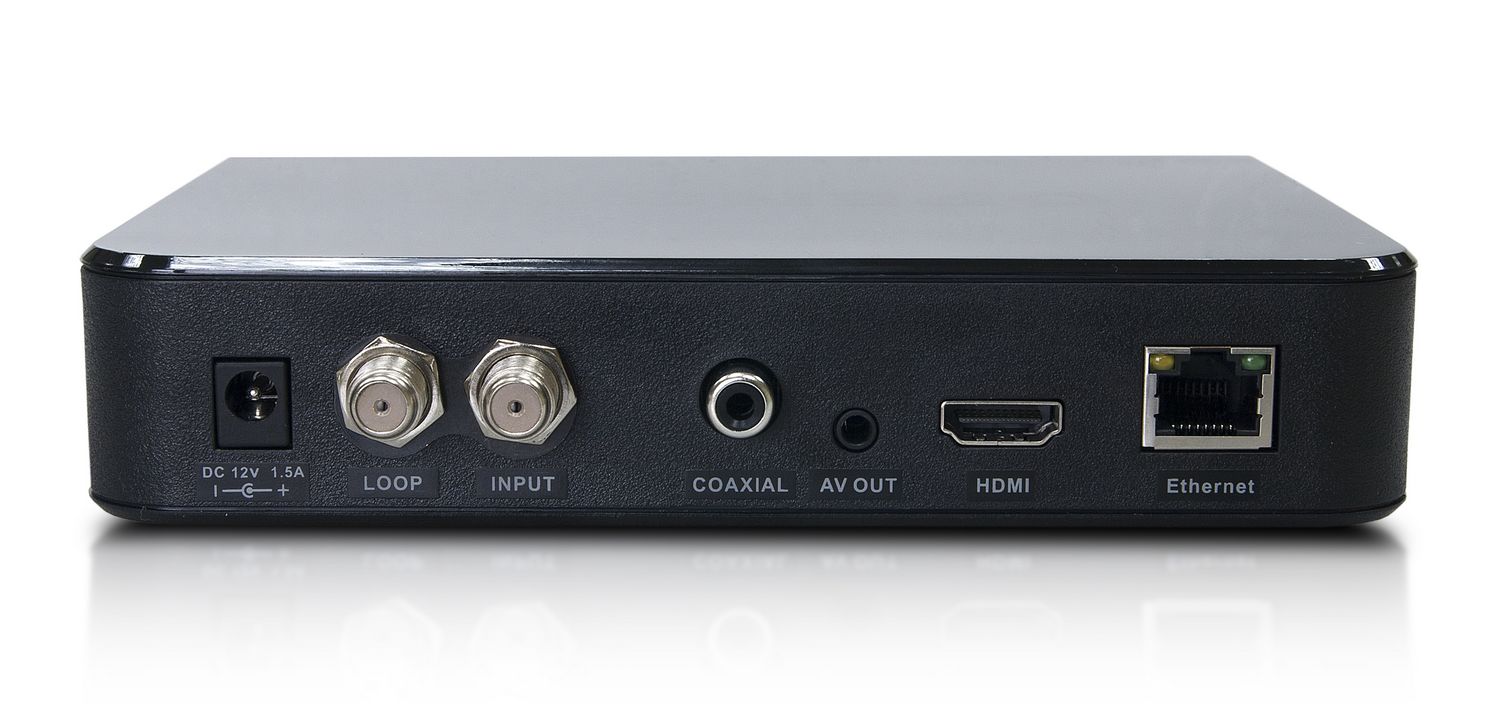

▲ Obr č. 2: Openbox S2 Mini HD, zadní panel

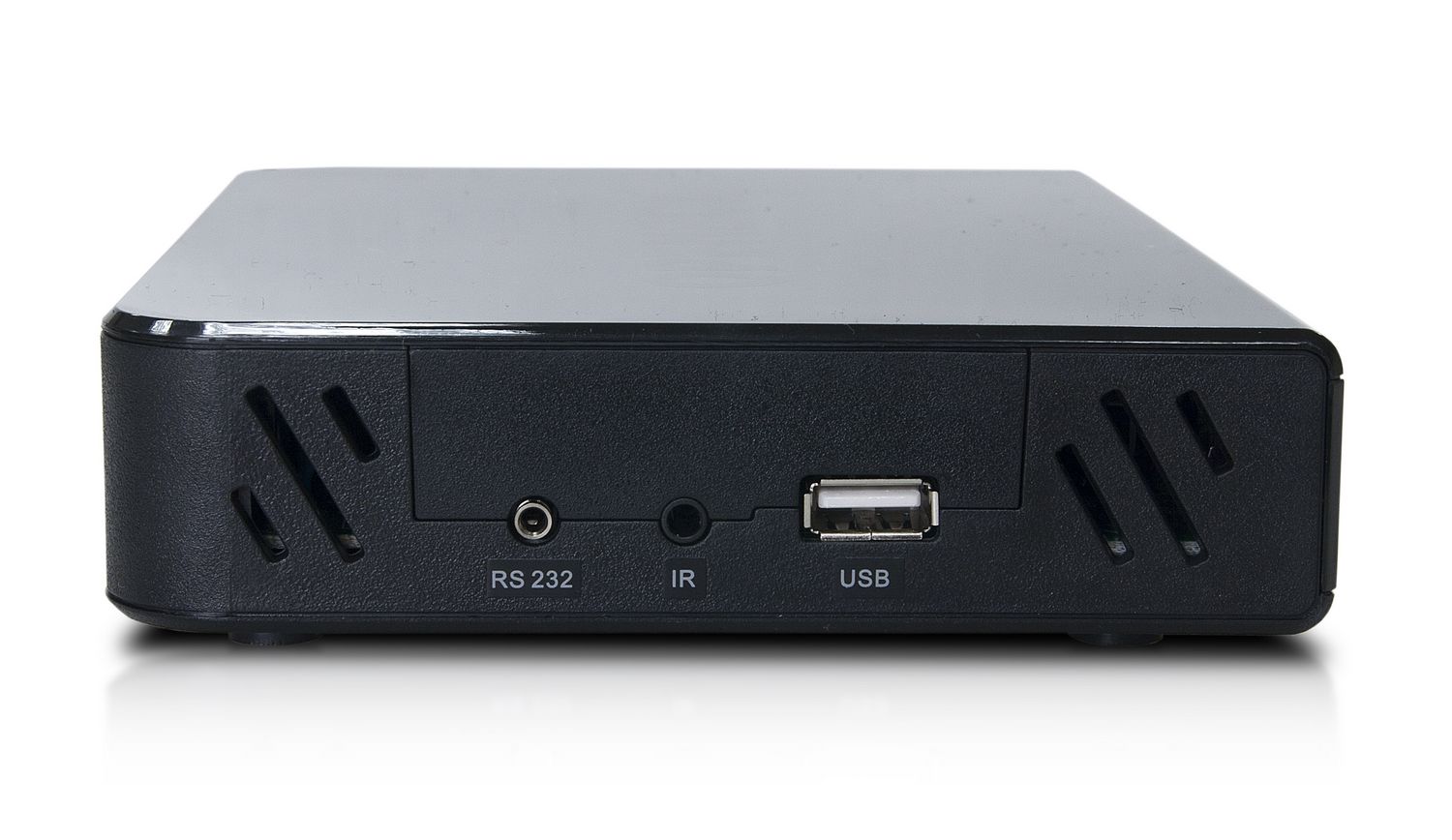

▲ Obr č. 3: Openbox S2 Mini HD, boční panel

Openbox S2 Mini HD je jednotunerový satelitní přijímač, který je schopen přijímat SD a HD signály jak v kompresi MPEG-2, tak i v kompresi MPEG-4/H.264 s možností příjmu obou norem DVB-S i DVB-S2. Srdcem přijímače je dvoujádrový procesor s taktovací frekvencí 400 MHz.

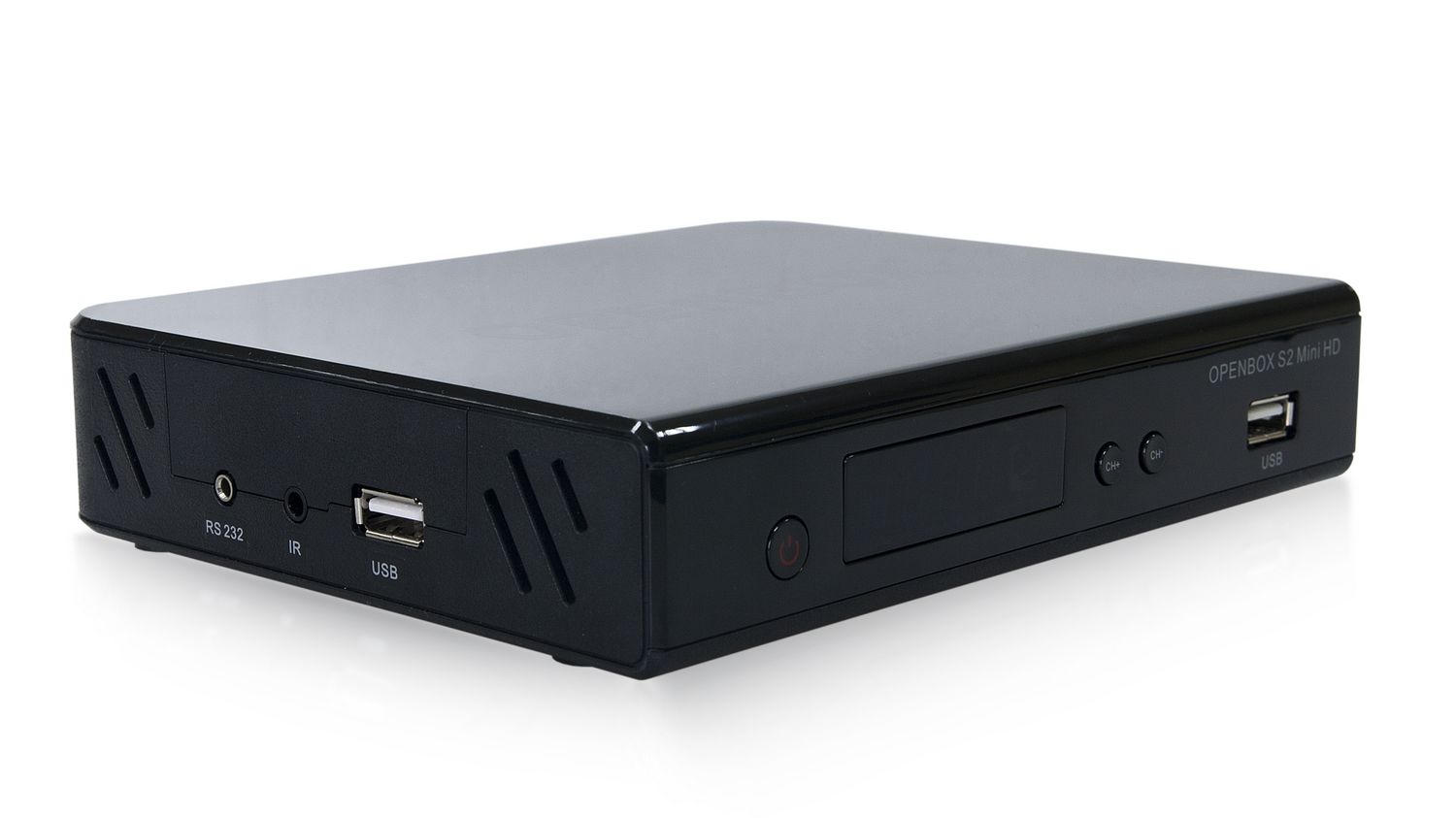

▲ Obr č. 4: Openbox S2 Mini HD, pohled z boku

Jednám se o FULL HD satelitní přijímač, je tedy schopen pracovat ve video rozlišení až 1080p. Přijímač zaujme svými malými rozměry. Přesto má všechny nezbytné konektory. Přijímač je vybaven velmi povedeným univerzálním dekodérem.

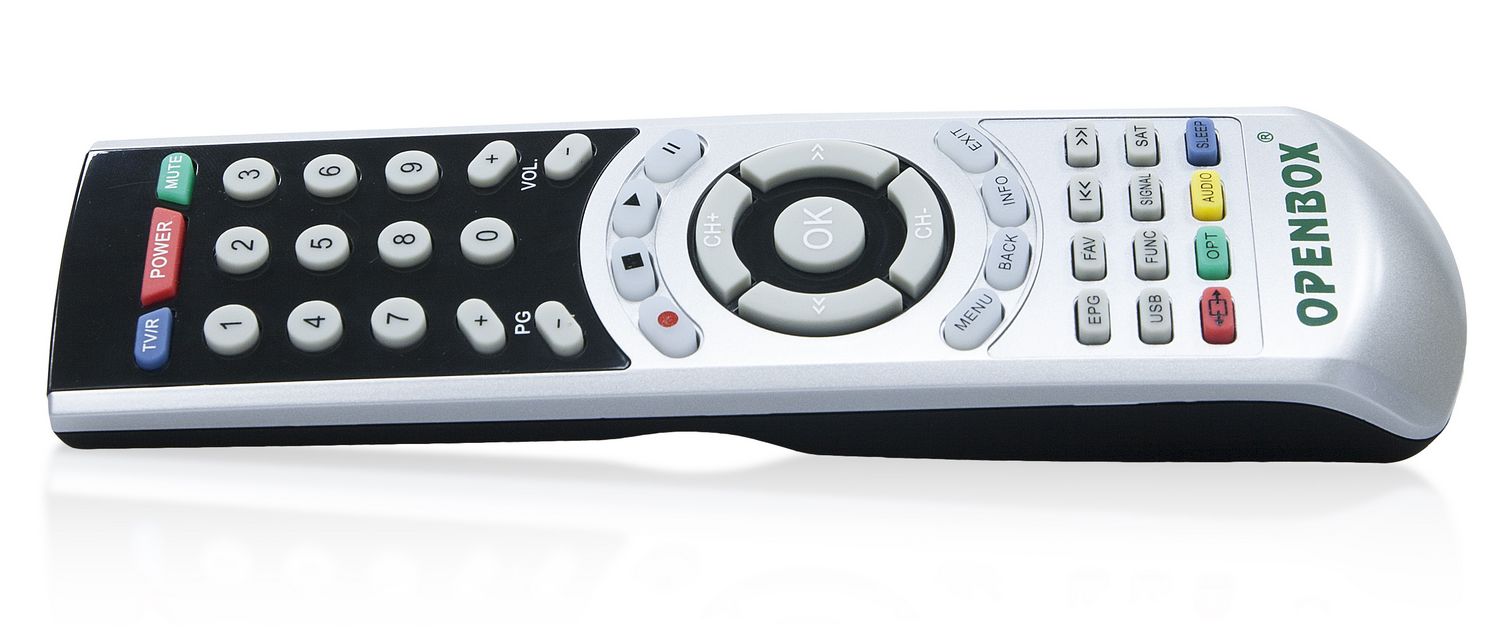

▲ Obr č. 5: Openbox S2 Mini HD, dálkové ovládání

Záznam programů je možný na připojený flash disk nebo externí pevný disk připojený přes rozhraní USB 2.0.

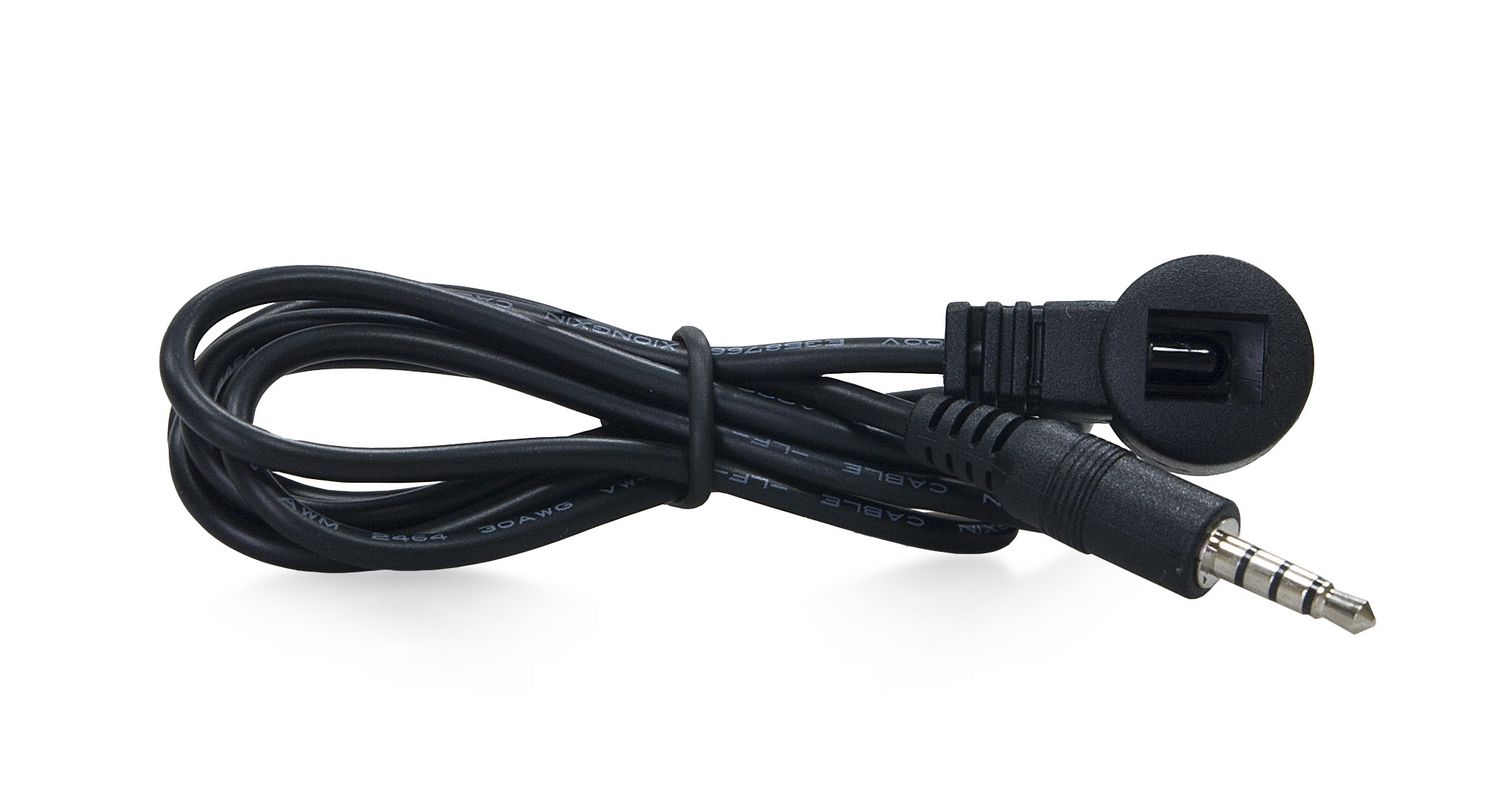

▲ Obr č. 6: Openbox S2 Mini HD, externí IR čidlo

Openbox je vybavený režimem „Dual Display“, můžete sledovat obraz (v rozlišení 576i) na vašem starším CRT televizoru přes analogový A/V výstup přijímače a současně sledovat obraz (v rozlišení 1080p) na vašem moderním LCD nebo plazma televizoru přes HDMI výstup.

Přijímač je také vhodný i pro mobilní použití (camping apod.), protože je napájen pomocí externího adaptéru 12V/1,5A.

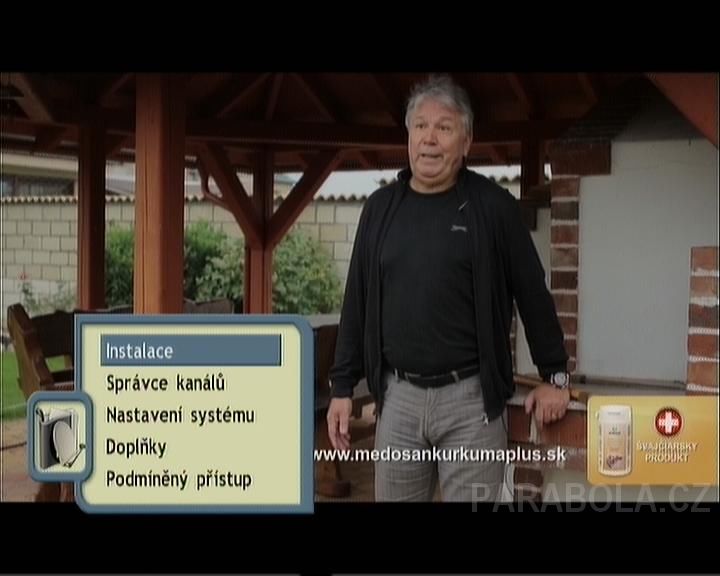

▲ Obr č. 7: Openbox S2 Mini HD: Hlavní menu

Popis přijímače

Přijímač se dodává v černém provedení s rozměry pouhých 170 x 35 x 135 mm (Š x V x H). Na předním panelu se nachází čtyřmístný displej, tlačítko pro vypnutí/zapnutí přístroje a tlačítka pro přepínání programů nahoru a dolů. Ještě zde najdeme jeden USB 2.0 konektor.

Přijímač je možné umístit za televizor, protože součástí balení je externí IR čidlo pro příjem povelů z dálkového ovládání.

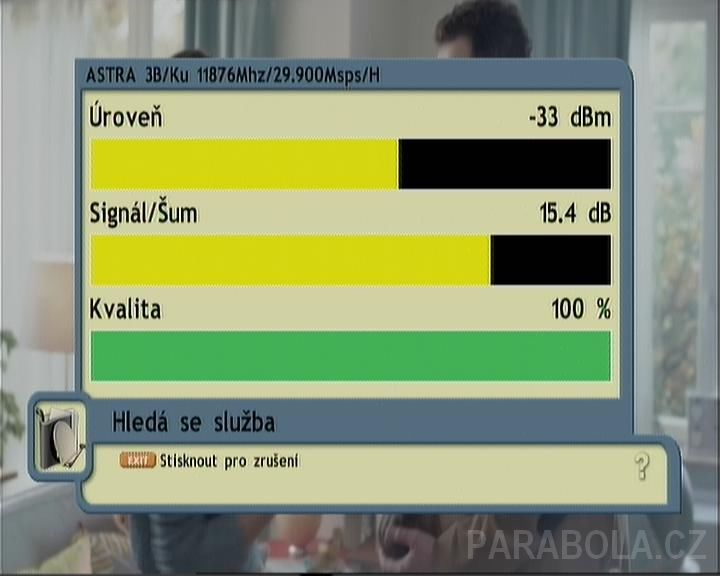

▲ Obr č. 8: Openbox S2 Mini HD: Úroveň signálu

Čtečka vestavěného univerzálního dekodéru je umístěna na pravém boku přijímače. Na levém boku přijímače najdeme další USB 2.0 konektor, konektor pro připojení externího IR čidla a RS 232 konektor v nezvyklé formě jack konektoru.

Na zadním panelu nacházíme vstup a výstup satelitního tuneru, analogový A/V výstup je v podobě jack konektoru (příslušná redukce na cinch konektory je součástí balení), koaxiální audio S/PDIF konektor a port pro připojení externího napájecího adaptéru.

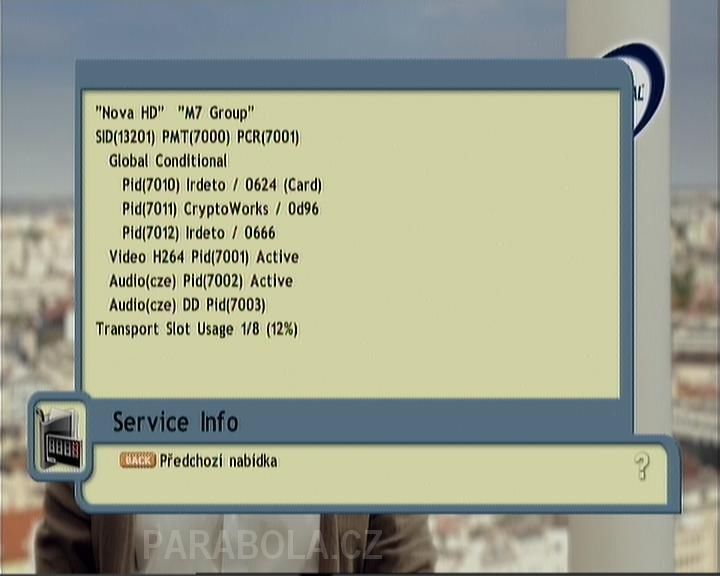

▲ Obr č. 9: Openbox S2 Mini HD: Servisní informace

Pro připojení k vaší LCD nebo Plazma TV je zde HDMI konektor a samozřejmostí je také síťové rozhraní Ethernet 10/100 Mbit/s.

Součástí balení je návod k obsluze, napájecí zdroj 12V/1,5A, redukce pro analogový A/V výstup, HDMI kabel a externí IR čidlo.

Popis menu

Menu je k dispozici v 11 jazycích včetně češtiny. První položka se zabývá instalací. Vyhledání programů je automatické nebo manuální, včetně volby PIDů. K dispozici je DiseqC 1.0, 1.1, 1.2 a 1.3 (USALS). Samozřejmostí je kompletní správa transpondérů.

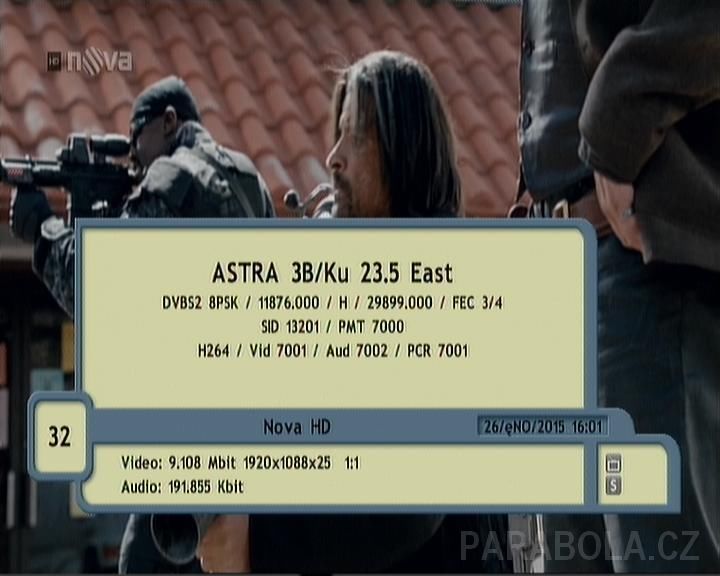

▲ Obr č. 10: Openbox S2 Mini HD: Bitrate

Druhá položka v menu se věnuje editaci programů. Programy lze mazat, přesouvat, měnit název nebo uzamknout. Velmi příjemné je, že lze označit bloky programů, dokonce i nesouvisle a s nimi pak manipulovat. Programy lze přidávat do dvanácti favoritních skupin.

Třetí položka je „nastavení systému“. Zde si určujeme jazyk menu, zvukového doprovodu, titulků a nastavujeme základní chování přijímače. Čtvrtá položka v menu je zasvěcena „doplňkům“. Zde nalezneme kalendář a technické informace o sledovaném kanále a použitém transpondéru.

Poslední položka v menu je věnována vestavěnému univerzálnímu dekodéru. Nalezneme zde možnost přepínat režim dekodéru mezi různými kódovacími systémy a v neposlední řadě zde jsou informace o vložené kartě.

Příjem programů a chování přijímače

Do přijímače jsem nainstaloval alternativní software verze 75. Alternativní software je úplně shodný jako tovární software, má navíc jen funkci emulace kódovaných programů a také funkci sdílení dekódovací karty, z přijímače umožňuje vytvořit server nebo plnohodnotný klient pomocí protokolu newcamd.

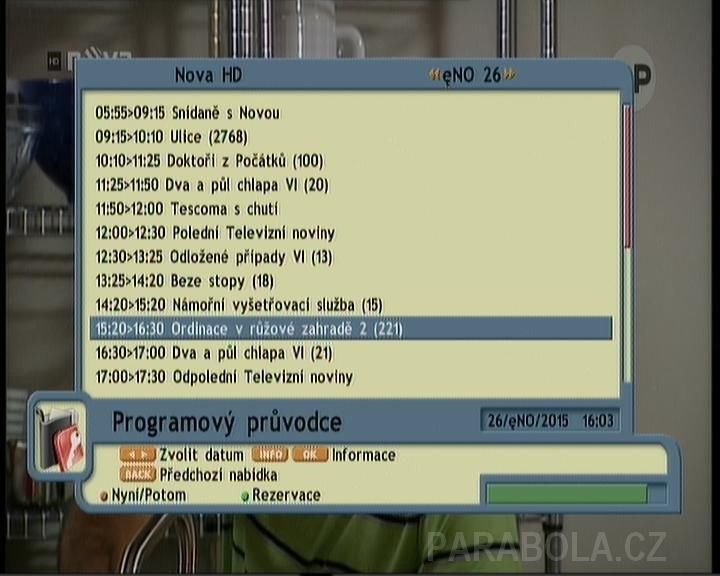

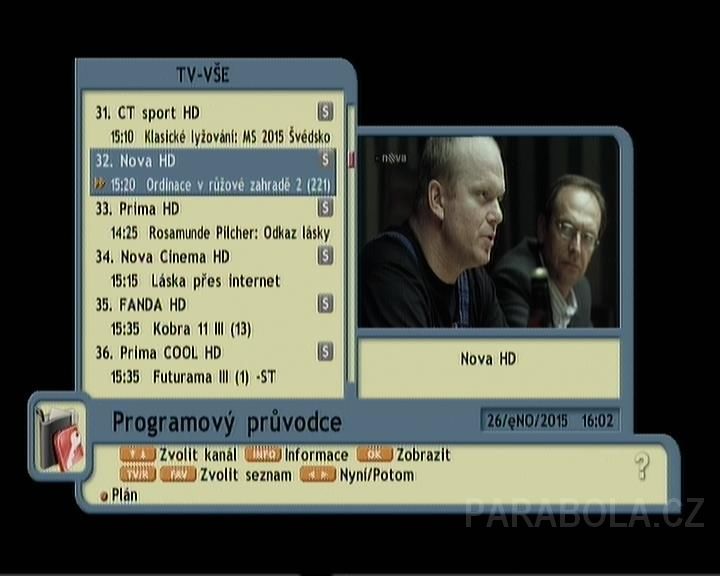

▲ Obr č. 11: Openbox S2 Mini HD: Programový průvodce

Tyto funkce jsou umístěny ve skrytém menu. Komunikace je možná přes sériový port RS232 mezi přijímači Openbox nebo přes síť LAN. Na tomto místě vás, ale musím upozornit, že sledování placené televize bez řádného placení poplatků je trestné.

Přijímač umožňuje uložit do paměti 7000 televizních a 2000 radiových programů. Umožňuje uložit 4000 transpondérů a 96 družic. Vyhledávání programů přijímači nečinilo žádné potíže a to v celém pásmu symbolových rychlostí SR 1-45 Msym/s a to v obou normách DVB-S i DVB-S2 (8PSK/QPSK). Tímto se nemohou často pochlubit i několikanásobně dražší přijímače!

Openbox si tak hravě poradí s příjmem extrémně vysokých SR jako např. programy BBC na Intelsatu 907 (27,5° západně) nebo paket MTS na satelitu ABS-2 na pozici 75° východně.




▲ Obr č. 12: Openbox S2 Mini HD: EPG programu

Rovněž příjem SCPC kanálů je bezproblémový. Citlivost/selektivita tuneru je velmi dobrá. Kontrola byla provedena na programu Fox Movies na družici Badr 6 na pozici 26° východně, kde je již signál velmi slabý a vyžaduje perfektní odladění celého přijímacího řetězce.

Dálkové ovládání se používá obdobný typ jako u modelu Openbox X-540. Toto dálkové ovládání je výborné, tlačítka se dobře mačkají a má široký úhel rozsahu použití. Vyhledávání kanálů je velmi rychlé a i přepínání mezi programy bylo svižné (cca 2 sec). Obrazová kvalita byla na HD i SD programech velmi dobrá.

Přijímač se choval po celou dobu testování stabilně. Síla a kvalita signálu je zobrazována proužkovým ukazovatelem a také v decibelech a v procentech. Firmware umí zobrazit i detailní technické informace o kanále, včetně používaného video rozlišení, bitrate apod.

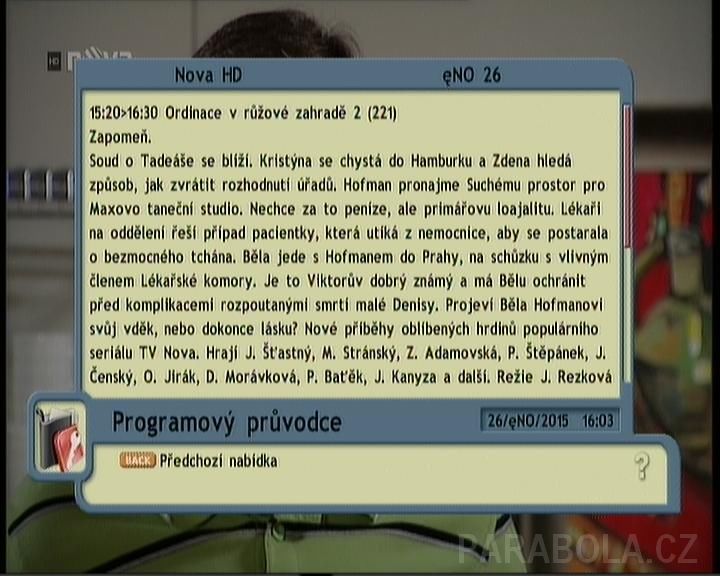

▲ Obr č. 13: Openbox S2 Mini HD: Podrobné informace o pořadu z EPG

Samozřejmě, že byste zde marně hledali funkci FastScan, kanály si musíte naladit pěkně ručně a taky si je poskládáte hned podle svého. Kdo chce levný přijímač s funkcí FastScan, tak pro toho jsou určeny Skylink Ready přijímače, zde má však uživatel určitá omezení daná licencí firmy Irdeto.

Zvuková stopa se ukládá na danou předvolbu a samozřejmostí je i uložení levého nebo pravého audio kanálu na předvolbu. Přijímač má i vestavěný OSD teletext. České a slovenské znaky se zobrazují v pořádku. Protože Openbox je populární ukrajinský výrobce, tak jsem ihned zkontroloval, zda se teletext také zobrazuje správně v azbuce na ruském federálním programu Pervij kanal (bývalé ORT). Azbuka jako víno.

Přijímač rovněž umí zobrazit fotografie ve formátu JPEG nebo BMP a přehrát hudbu ve formátu MP3. Chtít po takovémto levném přijímači třeba funkci HbbTV je samozřejmě nesmysl.

Openbox umožňuje přehrávat soubory typu avi, divx, xvid, mov, mkv a m2ts. Nezvládá video soubory typu wmv nebo flv. Samozřejmě záleží na jakém video a audio kodeku je soubor vytvořen. Tedy ne všechny soubory přehrajete úspěšně.

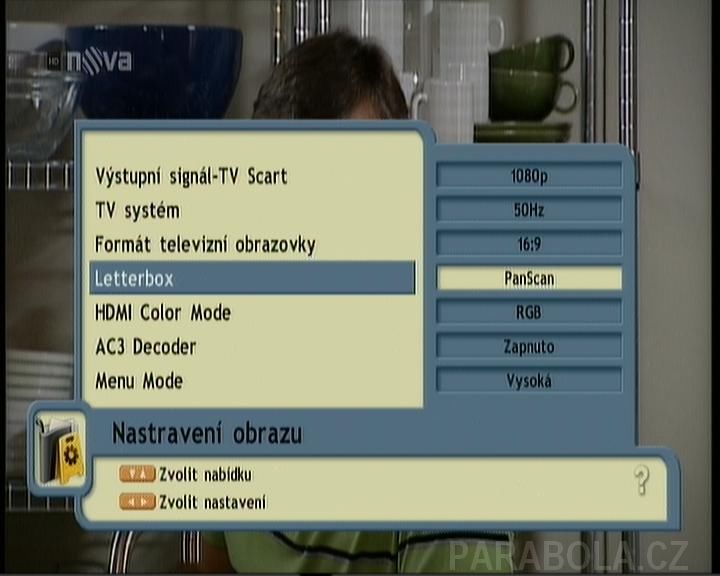

▲ Obr č. 14: Openbox S2 Mini HD: Nastavení obrazu

DTS audio neumí přehrát, zpracování AAC audio stop je bez problémů. Nahrávání je možné na externí pevný disk nebo flash disk připojený do některého ze dvou USB2.0 portů. Přijímač dokonce podporuje rozšíření až na 4 USB porty pomoci USB hubu. Podporovaný formát nahrávacího média je FAT32 nebo NTFS. Přijímač umožňuje disk přímo formátovat z menu přístroje.

Nahrávat je možné až 2 HD kódované programy současně s omezením na jednu frekvenci (přijímač má jeden tuner). Pozor, funkce nahrávání se musí, po prvním připojení disku k přijímači, povolit v menu přijímače. To je trochu neobvyklé, nicméně se to udělá jen jednou, obdobně povolení vyžaduje i funkce timeshift, kterou přístroj také disponuje.

Nahrávky jsou v dekódovaném tvaru a je možné je přenášet do PC, kde jsou také přehratelné. Pro přehrávání jsem použil program Media Player Classic, program VLC media player nahrávky nepřehrál. Střih nahrávek jsem úspěšně otestoval známým programem VideoRedo.

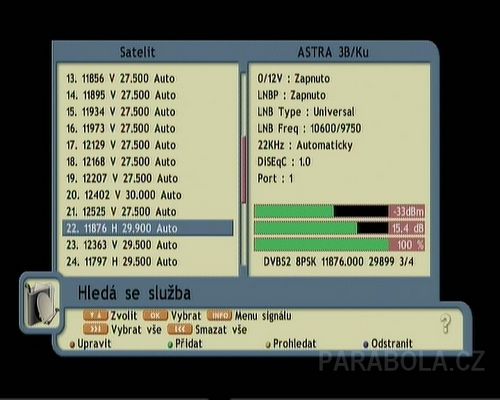

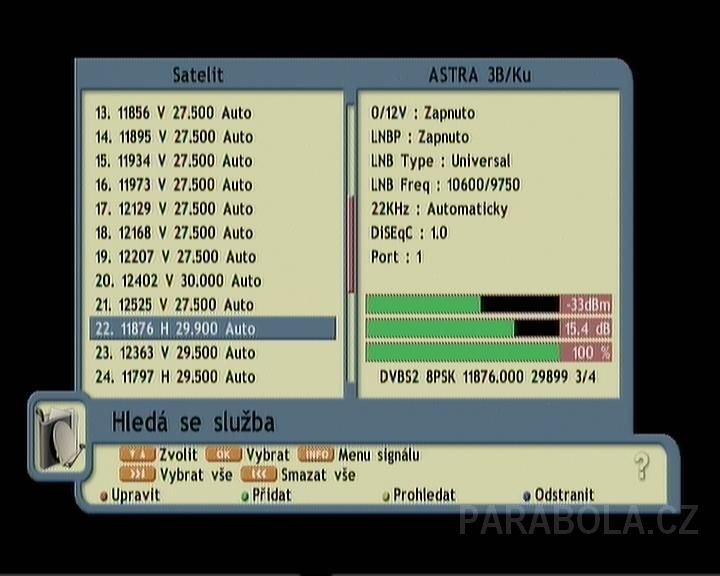

▲ Obr č. 15: Openbox S2 Mini HD: Vyhledávání programů

Přijímač má k dispozici síťové rozhraní ethernet 100 Mbps a je možné používat i WI-Fi dongle (není součástí balení). Jako doporučený WI-Fi dongle se požívá model Openbox AIR

Plně funkční je také komunikace po sériové lince RS232 se staršími přijímači Openbox řady S1,S2, X-800, X-810, X-820 a X-540. Komunikační kabel není součástí balení. Jeho podrobný popis zapojení je uveden v návodu k obsluze. Vůbec návod k obsluze je skutečně velmi pěkně napsaný, to musím opravdu pochválit.

Přijímač se mírně zahřívá, napájení je řešeno externě pomocí adaptéru, škoda že výrobce neudělal ventilační otvory také na vrchním krytu přijímače, tím by se určitě teplota ještě více snížila. Ventilační otvory jsou pouze z boku a ze spodu přijímače.

Upgrade přijímače se provádí pomocí USB flash disku. Přijímač umožňuje přímo z menu vytvářet zálohy všech programů včetně nastavení menu. Pomocí menu můžete z takovéto zálohy programy obnovit. Pro editaci programů je nejlepší použít PC a program PolarEditOpenbox.

EPG

Elektronický programový průvodce je docela slušně zpracovaný. Informační lišta obsahuje informace o běžícím a následném programu. Podrobné informace nejsou nikterak oříznuty.

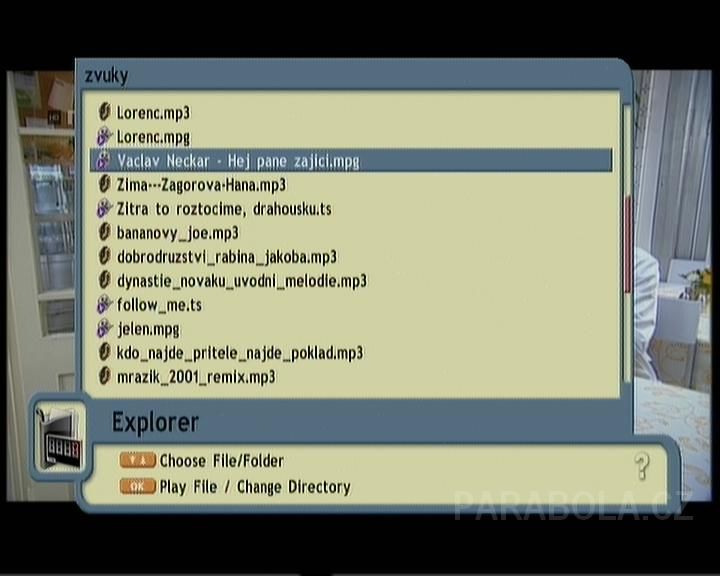

▲ Obr č. 16: Openbox S2 Mini HD: Prohlížeč souborů

České a slovenské znaky se na programech Skylink a freeSAT zobrazovaly v pořádku. Azbuka se na kanálech paketů NTV plus a Trikolor TV zobrazovala také korektně. Přijímač umí zobrazit EPG až na 7 dní dopředu, pokud je provider vysílá.

Spolupráce s vestavěným univerzálním dekodérem

Princip funkce univerzálního dekodéru je jiný, než na jaký jsme běžně zvyklý u přijímačů s univerzálním dekodérem. V menu přijímače si nejprve zvolíme, pro jaký kódovací systém máme dekódovací kartu, kterou chceme vložit do tohoto dekodéru. Poté je vhodné přijímač restartovat a vložit dekódovací kartu.

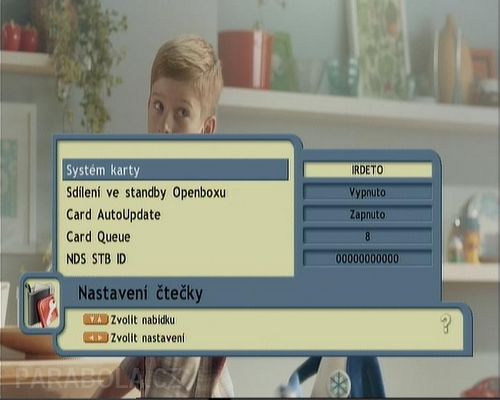

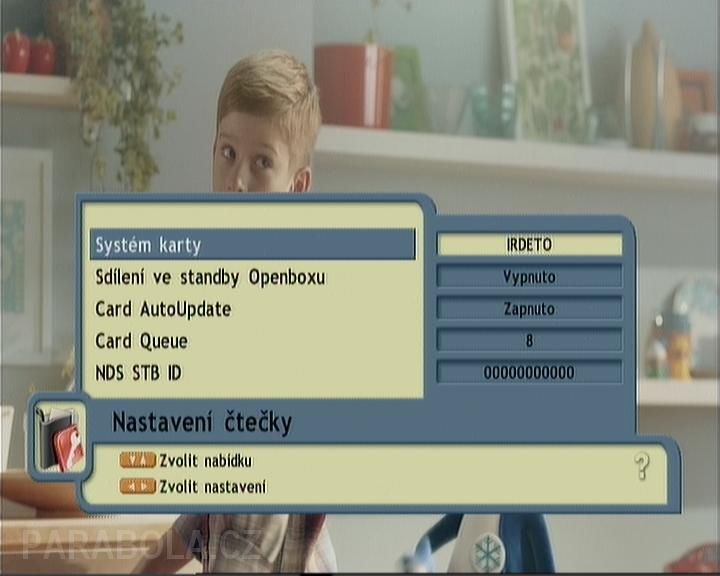

▲ Obr č. 17: Openbox S2 Mini HD: Nastavení čtečky

Přijímač podporuje řadu kódovacích systému jako Irdeto, Betacrypt, Seca, Viaccess, Firecrypt, Nagravision, Conax, Cryptoworks a Videoguard.

V případě použití karet ICE IRDETO Skylink, freeSAT by UPC Direct nebo ORF nastavíte v menu přijímače režim Cryptoworks nebo Irdeto. V obou režimech karta funguje bezvadně včetně zápisů oprávnění na kartu.

V režimu Cryptoworks si můžeme i přečíst zápisy oprávnění na kartě. Přijímač pracuje i s čistými kartami IRDETO Skylink série nižší než 4288xxx, zde zvolíme v menu přijímače režim Irdeto.

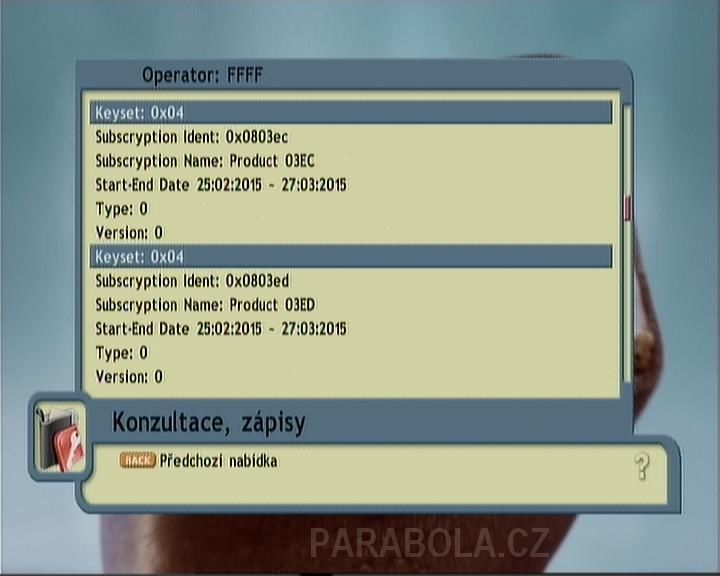

▲ Obr č. 18: Openbox S2 Mini HD: Zápisy oprávnění na kartě

Karty M7 Irdeto Skylink nelze použít v interním dekodéru z důvodu aplikovaného vyššího zabezpečení na kartě. Pro takovéto karty operátor Skylink doporučuje používat výhradně satelitní přijímače nebo dekódovací moduly s certifikací Skylink Ready. Škoda, že nemá přijímač jeden CI slot, bohužel ale vzhledem k rozměrům přijímače to není technicky možné.

Závěr

Openbox S2 Mini HD je FULL HD satelitní přijímač s uživatelsky příjemnou obsluhou. Je vhodný pro nenáročné zákazníky, kteří chtějí stabilní přijímač s pěkným obrazem pro sledování programů a jejich nahrávání. Přijímač disponuje vestavěným univerzálním dekodérem a je možné ho připojit současně ke staršímu CRT televizoru a k modernímu LCD nebo Plazma televizoru.

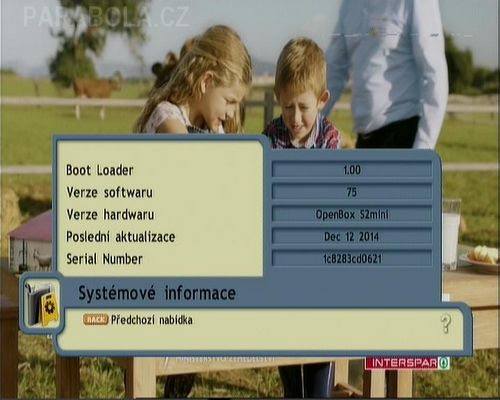

▲ Obr č. 19: Openbox S2 Mini HD: Systémové informace

Za zapůjčení přijímače děkuji společnosti AB-COM, s.r.o.

Doporučená maloobchodní cena: 1699,- CZK s DPH

Výrobek je možné si zakoupit na e-shopu prodejce zde .

Ing. Martin Švehlík
